电力电子技术计算题.doc

一、如图所示，试画出负载R d上的电压波形(不考虑管子的导通压降)。

（题一图）解：由上述电路图和U2，Ug的波形图可知，因T是一个半控型器件——晶闸管，当Ug是高电平时晶闸管T导通，一直到U2变为负电平时晶闸管截止，与二极管类似，Rd电压波形图如下：二、GTO和普通晶闸管同为PNPN结构，为什么GTO能够自关断，而普通晶闸管不能？答：GTO能够自动关断，而普通晶闸管不能自动关断的原因是：GTO的导通过程与普通的晶闸管是一样的，有同样的正反馈过程，只不过导通时饱和程度不深。

其中不同的是，在关断时，给门极加负脉冲，即从门极抽出电流，则晶体管V2的济济电流Ib2减小，使Ik和IC2减小，IC2减小又使IA和IC1减小，又进一步减小V2的基极电流，如此形成强烈的正反馈。

当两个晶体管发射极电流IA和IK的减小使a1+a2<1时，器件退出饱和而关断。

三、与GTR相比功率MOS管有何优缺点?答：与GTR相比功率MOS管的优缺点有是：功率MOS的显著特点第一个是驱动电路简单，需要的驱动功率小。

第二个显著特点是开关速度快，工作频率高，它的热稳定性优于GTR。

其缺点有：电流容量小，耐压低，一般只适用于功率不超过10KV的电力装置。

四、电力电子器件的缓冲电路的作用是什么？关断缓冲与开通缓冲在电路形式上有何区别，各自的功能是什么？答：电力电子器件的缓冲电路的作用是抑制电力电子器件的内因过电压，du/dt或者古流和di/dt,减小器器件的开关损耗。

关断缓冲与开通缓冲在电路上的形式区别有：关断缓冲电路是由电阻和二极管并联再和电容串联所构成，开通缓冲电路是由电阻和二极管串联再和电感并联所构成。

其各自的功能是：关断缓冲电路又称为du/dt抑制电路，用于吸收器件的关断过电压和换相过电压，抑制du/dt,减小关断损耗。

开通缓冲电路又称为di/dt抑制电路，用于抑制器件开通时的电流过冲和di/dt,减小器件的开通损耗。

五、有一开关频率为50kHz的库克变换电路，假设输出端电容足够大，使输出电压保持恒定，并且元件的功率损耗可忽略，若输入电压U d=10V，输出电压U0调节为5V不变。

一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L _________ I H。

2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________________________________。

3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM ________ U BO。

4、电阻负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于_____，设U2为相电压有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差___________________________。

6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______________________。

7、晶闸管串联时，给每只管子并联相同阻值的电阻R是______________________________________措施。

8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有______________二种方式。

9、抑制过电压的方法之一是用_____________________吸收可能产生过电压的能量，并用电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下二个开关元件之间进行。

11、改变SPWM逆变器中的调制比，可以改变_____________________________________________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是___________________________________________。

13、恒流驱动电路中抗饱和电路的主要作用是__________________________________________________。

14、功率晶体管缓冲保护电路中二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。

电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。

A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。

A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。

A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。

答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。

答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。

答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。

答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。

答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。

答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

电力电子技术考试试卷一、选择题（每题2分，共20分）1. 电力电子技术是研究什么的学科？A. 电力系统的运行与控制B. 电力设备的设计与制造C. 电力电子器件的工作原理和应用D. 电力系统的经济性分析2. 以下哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 变压器D. 功率模块（PM）3. 电力电子变换器中的整流器主要功能是什么？A. 将交流电转换为直流电B. 将直流电转换为交流电C. 将高压电转换为低压电D. 将交流电的频率进行调节4. PWM控制技术在电力电子技术中主要应用在哪些方面？A. 电机速度控制B. 照明调光C. 电网频率调节D. 所有以上选项5. 电力电子系统中的开关损耗主要由什么引起？A. 电流的变化率B. 电压的变化率C. 电流和电压的乘积D. 器件的热阻6. 以下哪个是电力电子技术中常见的软开关技术？A. 零电压开关（ZVS）B. 零电流开关（ZCS）C. 零电压零电流开关（ZVZCS）D. 所有以上选项7. 电力电子系统中的谐波产生的主要原因是什么？A. 电源的不稳定B. 负载的非线性特性C. 电网的干扰D. 电力电子器件的老化8. 电力电子技术中，同步整流技术的主要优点是什么？A. 提高系统的功率因数B. 减少系统的体积和重量C. 降低系统的电磁干扰D. 减少开关损耗，提高效率9. 电力电子技术中，为什么需要进行电磁兼容性（EMC）设计？A. 为了提高系统的可靠性B. 为了满足安全标准C. 为了减少对其他设备的干扰D. 所有以上选项10. 以下哪个不是电力电子技术中的控制策略？A. 线性控制B. 非线性控制C. 模糊控制D. 遗传算法控制二、简答题（每题10分，共20分）1. 请简述电力电子技术在新能源领域的应用。

2. 简述电力电子技术中软开关技术的优点及其实现方式。

三、计算题（每题15分，共30分）1. 假设一个单相桥式整流电路，负载为纯电阻性，输入电压为220V交流电，求整流后的直流电压值。

电力电子技术》试题(G)一、填空题 (每空 1 分，34分)1、实现有源逆变的条件为和2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。

3、在有环流反并联可逆系统中，环流指的是只流经而不流经的电流。

为了减小环流，一般采用α β 状态。

4、有源逆变指的是把能量转变成能量后送给装置。

5、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够的电流，晶闸管才能导通。

6、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时与电路会出现失控现象。

7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为H Z ；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为H Z ；这说明电路的纹波系数比电路要小。

8、造成逆变失败的原因有、、、等几种。

9、提高可控整流电路的功率因数的措施有、、、等四种。

10 、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉脉冲，晶闸管又会关断。

、判断题：（每题 2 分,20 分）对√，错×。

1、有源逆变指的是把直流能量转变成交流能量送给用电器。

（）2、给晶闸管加上正向门极电压它就会导通。

（）3、在半控桥整流带大电感负载，不加续流二极管电路中，电路不正常时可能会出现失控现象。

（）4、三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置，则 120o。

α的移相范围只有5、设置补偿电容可以提高变流装置的功率因数。

（）6、三相半波可控整流电路也要采用双窄脉冲触发。

（）7、KP2—5表示的是额定电压 200V，额定电流 500A 的普通型晶闸管。

（）8、在单结晶体管触发电路中，稳压管削波的作用是为了扩大脉冲移相范围。

（）9、在单相全控桥整流电路中，晶闸管的额定工作电压应取电源相电压U2。

（）10、在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。

电力电子技术》课程习题集、单选题1. 晶闸管内部有（）PN结。

A 、一个B、二个C 、三个D、四个2.A电力二极管内部有（）个PN结。

一个B、二个C 、三个D、四个3. 双向晶闸管是用于交流电路中的，其外部有（）电极。

A 、一个B、两个C 、三个D、四个4. 比较而言，下列半导体器件中开关速度最快的是（）。

A 、GTO B、GTRC 、MOSFET D、SR5. 下列半导体器件中属于电流型控制器件的是（）A 、GTR B、MOSFETC 、IGBT D、SR6. 比较而言，下列半导体器件中开关速度最慢的是（）。

A 、GTO B、GTRC 、MOSFET D、IGBT7. 下列半导体器件中属于电压型控制器件的是（）。

A 、GTO B、GTRC 、MOSFET D、SR8. 压敏电阻在晶闸管整流电路中主要是用来作（）。

A 、分流B、降压C 、过电压保护D、过电流保护9. 晶闸管两端并联一个RC电路的作用是（）。

A 、分流B、降压C 、过电压保护D、过电流保护10 . 普通晶闸管的通态电流（额定电流）是用电流的（）A 、有效值B、最大值C平均值D最小值11. 晶闸管在电路中的门极正向偏压（）愈好。

来表示的。

A 、愈大B 、愈小C 、不变D 、为零12. 快速熔断器在晶闸管整流电路中主要是用来作（ A 、分流B 、降压C 、过电压保护D 、过电流保护13. 当晶闸管的额定电压小于实际要求时，可以用两个以上同型号的器件相 A 、串联 B 、并联C 、串并联14. 当晶闸管承受反向阳极电压时，不论门极加何种极性触发电压，管子都将工作在 （ ） 。

A 、导通状态B 、关断状态C 、饱和状态D 、不定15. 当晶闸管的额定电流小于实际要求时，可以用两个以上同型号的器件相 A 、串联 B 、并联C 、串并联A 、电阻性B 、电感性C 、反电动势D 、不定 17. 晶闸管可控整流电路中的控制角 α 减小，则输出的电压平均值会（ A 、不变B 、增大C 、减小D 、不定 18. 三相可控整流与单相可控整流相比较，输出直流电压的纹波系数（A 、三相的大B 、单相的大C 、一样大D 、不定 19. 单相半波可控整流电路输出直流电压的平均值最大等于整流前交流电压有效值的 倍。

电力电子技术习题集习题一1. 试说明什么是电导调制效应及其作用。

2. 晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管由导通变为关断的条件是什么，如何实现？3. 有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？4.图1-30中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m ，试计算各波形的电流平均值、有效值。

如不考虑安全裕量，额定电流100A 的晶闸管，流过上述电流波形时，允许流过的电流平均值I d 各位多少？(f)图1-30 习题1-4附图5. 在图1-31所示电路中，若使用一次脉冲触发，试问为保证晶闸管充分导通，触发脉冲宽度至少要多宽？图中，E =50V ；L =0.5H ；R =0.5Ω; I L =50mA （擎住电流）。

图1-31习题1-5附图 图1-32习题1-9附图6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流，而GTO 却可以？7. GTO 与GTR 同为电流控制器件，前者的触发信号与后者的驱动信号有哪些异同？ 8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间的差异和各自的优缺点及主要应用领域。

9. 请将VDMOS （或IGBT ）管栅极电流波形画于图1-32中，并说明电流峰值和栅极电阻有何关系以及栅极电阻的作用。

10. 全控型器件的缓冲吸收电路的主要作用是什么？试分析RCD 缓冲电路中各元件的作用。

11. 限制功率MOSFET 应用的主要原因是什么？实际使用时如何提高MOSFET 的功率容量？习题二1．具有续流二极管的单相半波可控整流电路，带阻感性负载，电阻为5Ω，电感为0.2H，电源电压的有效值为220V，直流平均电流为10A，试计算晶闸管和续流二极管的电流有效值，并指出晶闸管的电压定额（考虑电压2-3倍裕度）。

2．单相桥式全控整流电路接电阻性负载，要求输出电压在0～100V连续可调，输出电压平均值为30 V时，负载电流平均值达到20A。

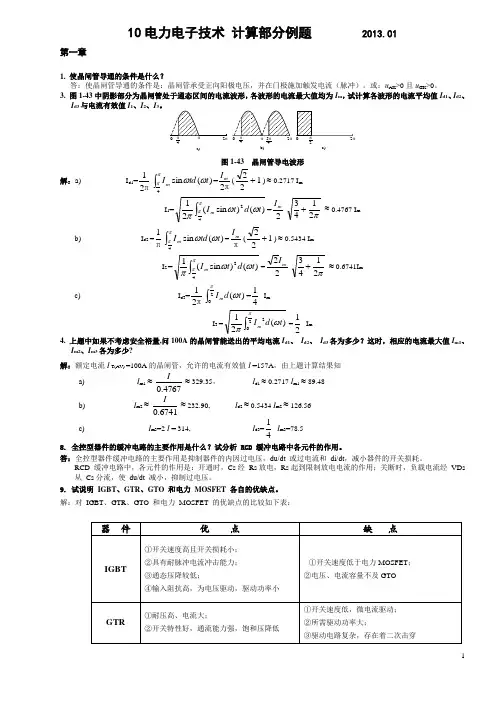

10电力电子技术 计算部分例题 2013.01第一章1. 使晶闸管导通的条件是什么？答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。

或：u AK >0且u GK >0。

3. 图1-43中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I 1、I 2、I 3。

π4π4π25π4a)b)c)图1-43图1-43 晶闸管导电波形解：a) I d1=π21⎰ππωω4)(sin t td I m =π2m I (122+)≈0.2717 I mI 1=⎰ππωωπ42)()sin (21t d t I m =2m I π2143+≈0.4767 I mb) I d2 =π1⎰ππωω4)(sin t td Im=πm I (122+)≈0.5434 I m I 2 =⎰ππωωπ42)()sin (1t d t I m =22m I π2143+≈0.6741I mc) I d3=π21⎰2)(πωt d I m =41 I mI 3 =⎰22)(21πωπt d I m =21I m4. 上题中如果不考虑安全裕量,问100A 的晶闸管能送出的平均电流I d1、 I d2、 I d3各为多少？这时，相应的电流最大值I m1、I m2、I m3各为多少?解：额定电流I T(AV) =100A 的晶闸管，允许的电流有效值I =157A ，由上题计算结果知a) I m1≈4767.0I≈329.35，I d1≈0.2717 I m1≈89.48 b) I m2≈6741.0I≈232.90,I d2≈0.5434 I m2≈126.56 c) I m3=2 I = 314,I d3=41I m3=78.5 8. 全控型器件的缓冲电路的主要作用是什么？试分析 RCD 缓冲电路中各元件的作用。

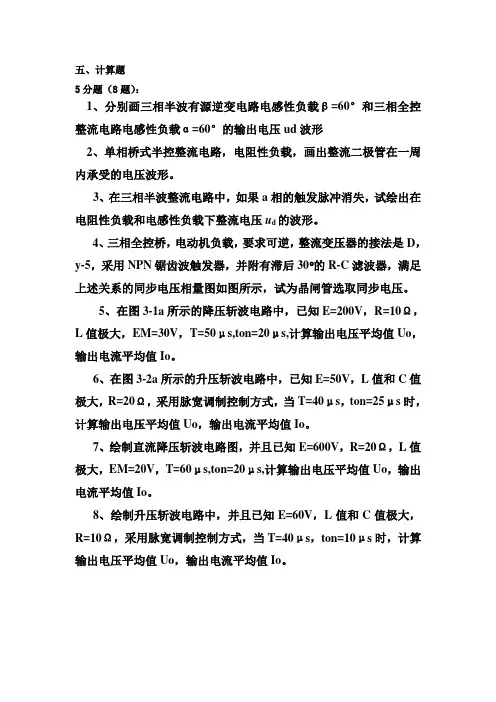

五、计算题5分题（8题）：1、分别画三相半波有源逆变电路电感性负载β=60°和三相全控整流电路电感性负载α=60°的输出电压ud波形2、单相桥式半控整流电路，电阻性负载，画出整流二极管在一周内承受的电压波形。

3、在三相半波整流电路中，如果a相的触发脉冲消失，试绘出在电阻性负载和电感性负载下整流电压u d的波形。

4、三相全控桥，电动机负载，要求可逆，整流变压器的接法是D，y-5，采用NPN锯齿波触发器，并附有滞后30 的R-C滤波器，满足上述关系的同步电压相量图如图所示，试为晶闸管选取同步电压。

5、在图3-1a所示的降压斩波电路中，已知E=200V，R=10Ω，L值极大，EM=30V，T=50μs,ton=20μs,计算输出电压平均值Uo，输出电流平均值Io。

6、在图3-2a所示的升压斩波电路中，已知E=50V，L值和C值极大，R=20Ω，采用脉宽调制控制方式，当T=40μs，ton=25μs时，计算输出电压平均值Uo，输出电流平均值Io。

7、绘制直流降压斩波电路图，并且已知E=600V，R=20Ω，L值极大，EM=20V，T=60μs,ton=20μs,计算输出电压平均值Uo，输出电流平均值Io。

8、绘制升压斩波电路中，并且已知E=60V，L值和C值极大，R=10Ω，采用脉宽调制控制方式，当T=40μs，ton=10μs时，计算输出电压平均值Uo，输出电流平均值Io。

10分题：（11题）1．单相桥式全控整流电路，U2＝100V，负载中R＝2Ω，L值极大，当α＝30°时，要求：①作出u d、i d、和i2的波形；②求整流输出平均电压U d、电流I d，变压器二次电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

2．单相桥式全控整流电路，U2=100V，负载中R=2Ω，L值极大，反电势E=60V，当a =30︒时，要求：①作出ud、id和i2的波形；②求整流输出平均电压Ud、电流Id，变压器二次侧电流有效值I2；③考虑安全裕量，确定晶闸管的额定电压和额定电流。

电力电子试题及答案一、单项选择题（每题2分，共10分）1. 电力电子技术中，用于将交流电转换为直流电的设备是：A. 变压器B. 整流器C. 逆变器D. 稳压器答案：B2. 下列哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 功率MOSFET答案：C3. 电力电子技术中，PWM调制的全称是：A. 脉冲宽度调制B. 脉冲频率调制C. 脉冲密度调制D. 脉冲相位调制答案：A4. 电力电子变换器中，升压变换器的输出电压与输入电压的关系是：A. 输出电压低于输入电压B. 输出电压等于输入电压C. 输出电压高于输入电压D. 输出电压与输入电压无关答案：C5. 在电力电子应用中，软开关技术的主要作用是：A. 提高系统的功率因数B. 减少开关损耗C. 提高系统的稳定性D. 降低系统的噪声答案：B二、填空题（每题2分，共10分）1. 电力电子技术中，_________器件是实现交流到直流转换的关键。

答案：整流器2. 电力电子变换器的效率可以通过_________来提高。

答案：软开关技术3. 电力电子技术在_________和_________领域有着广泛的应用。

答案：能源转换；电机控制4. 电力电子技术中，_________调制是一种常用的控制策略。

答案：PWM5. 电力电子变换器中的_________变换器可以将直流电转换为交流电。

答案：逆变器三、简答题（每题5分，共20分）1. 简述电力电子技术在现代电力系统中的作用。

答案：电力电子技术在现代电力系统中起着至关重要的作用，包括提高电能的传输效率、实现电能的高效转换、优化电力系统的稳定性和可靠性、以及支持可再生能源的接入和利用。

2. 描述PWM调制在电力电子变换器中的应用。

答案：PWM调制在电力电子变换器中应用广泛，主要用于控制逆变器的输出电压和频率。

通过调整脉冲的宽度，可以控制输出电压的大小，同时通过改变脉冲的频率，可以控制输出电压的频率。

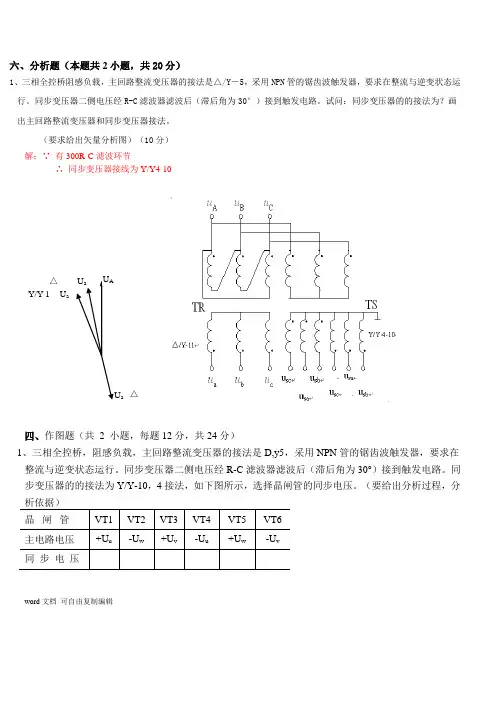

word 文档可自由复制编辑六、分析题（本题共2小题，共20分）1、三相全控桥阻感负载，主回路整流变压器的接法是△/Y －5，采用NPN 管的锯齿波触发器，要求在整流与逆变状态运行。

同步变压器二侧电压经R-C 滤波器滤波后（滞后角为30°）接到触发电路。

试问：同步变压器的的接法为？画出主回路整流变压器和同步变压器接法。

（要求给出矢量分析图）（10分） 解：∵有300R-C 滤波环节 ∴同步变压器接线为Y/Y4-10四、作图题（共 2 小题，每题12分，共24分）1、三相全控桥，阻感负载，主回路整流变压器的接法是D,y5，采用NPN 管的锯齿波触发器，要求在整流与逆变状态运行。

同步变压器二侧电压经R-C 滤波器滤波后（滞后角为30°）接到触发电路。

同步变压器的的接法为Y/Y-10，4接法，如下图所示，选择晶闸管的同步电压。

（要给出分析过程，分U AU a U a △△Y/Y-1U a2、电路与波形如图所示。

（1）若在t1时刻合上K，在t2时刻断开K，画出负载电阻R上的电压波形；（2）若在t1时刻合上K，在t3时刻断开K，画出负载电R上的电压波形（ug）宽度大于360度。

（a）电路图（b）输入电压u2的波形word文档可自由复制编辑word 文档可自由复制编辑五、计算题（共 1 小题，共20分）1、电路如图所示，单相全控桥式整流电路接大电感负载，R=4Ω，U 2=220V 。

（1）触发角为60°时，(a) 试求U d 、I d 、晶闸管电流平均值I dVT 、晶闸管电流有效值I VT 、变压器副边电流有效值I 2；（b ）作出u d 、i d 、i VT2、i 2的波形图（图标清楚，比例适当）。

1、(1) (a)Ud=0.9U2cosα=0.9×220×cos600=99V （1分） Id=Ud/R=99/4=24.75A （1分） I2=Id=24.75A （1分） IdVT=1800/3600×Id=24.75/2=13.38A （1分） IVT=（2分）（b ）波形如图1所示（3分）（2）当负载两端接有续流二极管时，（a ）试求U d 、I d 、I dVT 、I VT 、I VD 、I dVD 、I 2；（b ）作出u d 、i d 、i VT2、i VD 、i 2的波形图（图标清楚，比例适当）。

《电力电子技术》试题(G)一、填空题?（每空1分，34分）1、实现有源逆变的条件为????????????????????????????????????????????????????????????????????????????????????????????和??????????????????????????????? ????????????????????????????????????????????????????????????????????。

2、??在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组?????????状态、?????????状态、反组????????状态、??????状态。

3、在有环流反并联可逆系统中，环流指的是只流经??????????????而不流经??????? ????????的电流。

为了减小环流，一般采用α????β状态。

4、有源逆变指的是把????????能量转变成??????????能量后送给???????????装置。

5、给晶闸管阳极加上一定的???????电压；在门极加上????????电压，并形成足够的????????????电流，晶闸管才能导通。

6、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时???????????? ?????与?????????????????电路会出现失控现象。

7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为??????H Z；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为?????????H Z；这说明?????????????????????????????电路的纹波系数比?????????????????电路要小。

8、造成逆变失败的原因有??????????????、??????????????、????????????????、?????????????????等几种。

电力电子计算题1、一台工业炉原由额定电压为单相交流220∨供电，额定功率为10千瓦。

现改用双向晶闸管组成的单相交流调压电源供电，如果正常工作时负载只需要5千瓦。

试问双向晶闸管的触发角α应为多少度？试求此时的电流有效值，以及电源侧的功率因数值。

2、已知自耦变压器基本绕组为1-0，调整绕组1-3与1-2之间的匝数是1-0的10％。

试分析图示两组反并联晶闸管组成的电路，是如何实现在输入电压波动时，使输出电压∪0保持稳定？3、在图示交流调压电路中，已知U2＝220V负载电阻R L＝10Ω，当触发角α＝90°时，计算R L吸收的交流电功率是多少？并画出R L上的电压波形图。

导通区用阴影线表示。

4、在图示升压斩波电路中，已知E=50V，负载电阻R=20Ω，L值和C值极大，采用脉宽调制控制方式，当T=40µs，t on=25µs时，计算输出电压平均值U0，输出电流平均值I0。

5、三相桥式全控整流电路，U2=100V，带电阻电感性负载，R=5Ω，L值极大。

当控制角α=60º时，求：A、画出u d、i d、i VT1、的波形。

B、计算负载平均电压U d、平均电流I d、流过晶闸管平均电流I dVT和有效电流I VT的值。

6、指出下图中①～⑦各保护元件及VD、Ld的名称和作用。

7、三相桥式全控整流电路，L d极大，R d=4Ω，要求U d从0—220V之间变化。

试求：（1）不考虑控制角裕量时，整流变压器二次相电压。

（2）计算晶闸管电压、电流平均值，如电压、电流裕量取2倍，请选择晶闸管型号。

（3）变压器二次电流有效值I2。

（4）计算整流变压器二次侧容量S28．在图示升压斩波电路中，已知E=50V，负载电阻R=20Ω，L值和C值极大，采用脉宽调制控制方式，当T=40µs，t on=25µs时，计算输出电压平均值U0，输出电流平均值I0。

9、三相半波整流电路，如图所示：将变压器二次侧绕组等分为二段，接成曲折接法，每段绕组电压为100V。

电力电子技术 试题（A ）注：卷面85分，平时成绩15分一、 回答下列问题1、下列器件的分类表中，将符合每一类别的全部选项添入表中。

（8分）选项：（根据选项填空时，只需写选项的代号，如：A,B,….） A. SCRF.电力二极管 。

2、判断下列各题的正确性，正确的打“√”，不正确的打“×”。

（6分）（1）某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压700V，则该晶闸管的额定电压是700V。

（）第 1 页（共 8 页）试题：电力电子技术班号：姓名：（2）对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。

（）（3）单相全控桥式变流电路，“阻感——反电势”负载，已知60β=o，2100U V=，50E V=,电路处于可逆变状态。

（）3、画出全控型器件RCD关断缓冲电路，并分析缓冲电路中各元件作用。

（6分）第 2 页 （共 8 页）试 题： 电力电子技术 班号： 姓名：二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下，回答下列问题。

1、画出该电路带“阻感——反电势” 负载，并工作于整流方式时的电路图（要标明反电势极性）。

（5分）u uu 2、当该电路工作于整流状态时，设触发角60α=o 且负载电流连续，请在图中画出此时整流器 输出电压u d 和晶闸管电流1VT i 在一个周期内的波形。

（5分） i VT103、设该电路为大电感负载且工作于整流状态，V U 1002=，负载中E=47V ，Ω=5R ,当60α=o 时，试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流 平均值dVT I 。

（5分）第 3 页 （共 8 页）试 题：电力电子技术 班号： 姓名：三、H 型单极同频模式PWM 的功率转换电路如下图（a ）所示。

它由四个大功率IGBT 和四个续流二极管组成。

当控制指令0i u >时，1V 和2V 工作在交替开关状态，3V 截止关断 ，4V 饱和导通。

一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L _________ I H。

2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________________________________。

3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM ________ U BO。

4、电阻负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于_____，设U2为相电压有效值。

5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差___________________________。

6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______________________。

7、晶闸管串联时，给每只管子并联相同阻值的电阻R是______________________________________措施。

8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有______________二种方式。

9、抑制过电压的方法之一是用_____________________吸收可能产生过电压的能量，并用电阻将其消耗。

10、180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下二个开关元件之间进行。

11、改变SPWM逆变器中的调制比，可以改变_____________________________________________的幅值。

12、为了利于功率晶体管的关断，驱动电流后沿应是___________________________________________。

13、恒流驱动电路中抗饱和电路的主要作用是__________________________________________________。

14、功率晶体管缓冲保护电路中二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。

单相桥式全控1、单相桥式全控整流电路，V U 1002=，负载Ω=2R ，L 值极大，反电势V E 60=，当︒=30α时，要求： ① 作出d u 、d i 和2i 的波形；② 求整流输出平均电压d U 、电流d I ，变压器二次电流有效值2I ； ③ 考虑安全裕量2倍，确定晶闸管的额定电压和额定电流。

解：① d u 、d i 和2i 的波形如下图：②整流输出平均电压d U 、电流d I ，变压器二次测电流有效值2I 分别为： )(92)6097.77()(A R E U I d d =-=-=)(92A I I d ==③晶闸管承受的最大反向电压为：)(4.141100222V U=⨯=流过每个晶闸管的电流的有效值为： )(36.62A I I dVT ==故晶闸管的额定电压为：)(2834.1412V U N =⨯= 晶闸管的额定电流为 )(857.136.62A I N =⨯=晶闸管额定电压和电流的具体敢值可按晶闸管产品系列参数选取。

三相半波4、三相半波可控整流电路，V U 1002=，带电阻电感负载，Ω=5R ，L 值极大，当︒=60α时，要求：①画出d u 、d i 、和1VT i 的波形② 计算d U 、d I 、dVT I 和VT I 。

解： ① d u 、d i 和1VT i 的波形如下图 ② d U 、d I 、dVT I 和VT I 分别如下:)(5.5860cos 10017.1cos 17.12V U U d =︒⨯⨯==α )(7.1155.58A R U I dd ===)(9.337.113A I I ddVT ===)(755.637.113A I I dVT ===三相全控桥 2、三相桥式全控整流电路，V U 1002=，带电阻电感负载，Ω=5R ，L 值极大，当︒=60α时，要求：① 画出d u 、d i 、和1VT i 的波形； ② 计算d U 、d I 、dVT I 和VT I 。

注：卷面85分，平时成绩15分1、下列器件的分类表中，将符合每一类别的全部选项添入表中。

（8分）选项：（根据选项填空时，只需写选项的代号，如：A,B,….）A.SCRF.电力二极管。

2、判断下列各题的正确性，正确的打“√”，不正确的打“×”。

（6分）（1）某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压700V，则该晶闸管的额定电压是700V。

（）第 1 页（共 8 页）试题：电力电子技术班号：姓名：（2）对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。

（）（3）单相全控桥式变流电路，“阻感——反电势”负载，已知60β=，2100U V=，50E V=,电路处于可逆变状态。

（）3、画出全控型器件RCD关断缓冲电路，并分析缓冲电路中各元件作用。

（6分）第 2 页（共 8 页）试题：电力电子技术班号：姓名：二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下，回答下列问题。

1、画出该电路带“阻感——反电势” 负载，并工作于整流方式时的电路图（要标明反电势极性）。

（5分）3、设该电路为大电感负载且工作于整流状态，V U 1002=，负载中E=47V ， Ω=5R ,当60α=时，试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流u u u 2、当该电路工作于整流状态时，设触发角60α=且负载电流连续，请在图中画出此时整流器平均值dVTI。

（5分）第 3 页（共 8 页）试题：电力电子技术班号：姓名：三、H型单极同频模式PWM的功率转换电路如下图（a）所示。

它由四个大功率IGBT和四个续流二极管组成。

当控制指令iu>时，1V和2V工作在交替开关状态，3V截止关断，4V饱和导通。

设该电路工作在轻载情况下（a MU E≈），1V、2V、3V和4V的栅极激励电压如图（b）所示。

1、试画出电机电枢电压au和电枢电流a i波形图（可直接画在图(b) 上）。

《电力电子技术》试题5一、填空题（20﹪每空1分）1. 晶闸管全称，俗称。

2. 电力电子变流技术的应用主要有以下几方面：、、、、和。

3. 晶闸管的导通条件是和。

4. 单相半波可控整流，阻性负载。

α移相范围为，U d计算式为。

5. 单相全控桥可控整流，大电感负载。

触发间隔为，α移相范围为。

6. 三相半控桥可控整流，阻性负载。

α移相范围为，其中输出连续；输出断续。

7. 三相全控桥可控整流，触发间隔为，需采用或触发方式。

二、判断题（10% 每题1分）1. KP2—5表示的是额定电压200V，额定电流500A的普通型晶闸管。

（）2. 在单结晶体管触发电路中，稳压管削波的作用是为了扩大脉冲移相范围。

（）3. 三相全控桥整流电路，采用双窄脉冲触发时，电源相序要满足触发电路相序要求，才能正常工作。

（）4. 双向晶闸管与普通晶闸管一样，额定电流也用通态电流平均值表示。

（）5. 双向晶闸管的结构与普通晶闸管一样，也是由四层半导体（P1N1P2N2）材料构成的。

（）6. 电流型并联谐振逆变电路负载两端电压波形是很好的正弦波。

（）7. 变频器总是把直流电能变换成50Hz交流电能。

（）8. 只要采用双窄脉冲触发三相桥式全控整流电路的晶闸管，电路就能正常工作。

（）9. KP10—5表示的是额定电压1000V，额定电流500A的普通型晶闸管。

（）10. 双向晶闸管的额定电流与普通晶闸管不一样，其额定电流是用电流有效值来表示的。

（）三、选择题（10% 每题1分）1. 如某晶闸管的正向阻断重复峰值电压为745V，反向重复峰值电压为825V，则该晶闸管的额定电压应为（）A、700VB、750VC、800VD、850V2. 可实现有源逆变的电路为（）。

A、单相全控桥可控整流电路B、三相半控桥可控整流电路C、单相全控桥接续流二极管电路D、单相半控桥整流电路3. 由晶闸管构成的可逆调速系统中，逆变角βmin选（）时系统工作才可靠。

A、300~350B、100~150C、00~100D、004. α=（）度时，三相全控桥式整流电路带电阻负载电路，输出负载电压波形处于连续和断续的临界状态。

《电力电子技术》试题(G)一、填空题（每空1分，34分）1、实现有源逆变的条件为和。

2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。

3、在有环流反并联可逆系统中，环流指的是只流经而不流经的电流。

为了减小环流，一般采用αβ状态。

4、有源逆变指的是把能量转变成能量后送给装置。

5、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够的电流，晶闸管才能导通。

6、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时与电路会出现失控现象。

7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为H Z；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为H Z；这说明电路的纹波系数比电路要小。

8、造成逆变失败的原因有、、、等几种。

9、提高可控整流电路的功率因数的措施有、、、等四种。

10、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉脉冲，晶闸管又会关断。

二、判断题：(每题2分,20分) 对√，错×。

1、有源逆变指的是把直流能量转变成交流能量送给用电器。

（）2、给晶闸管加上正向门极电压它就会导通。

（）3、在半控桥整流带大电感负载，不加续流二极管电路中，电路不正常时可能会出现失控现象。

（）4、三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置，则α的移相范围只有120o。

（）5、设置补偿电容可以提高变流装置的功率因数。

（）6、三相半波可控整流电路也要采用双窄脉冲触发。

（）7、KP2—5表示的是额定电压200V，额定电流500A的普通型晶闸管。

（）8、在单结晶体管触发电路中，稳压管削波的作用是为了扩大脉冲移相范围。

（）9、在单相全控桥整流电路中，晶闸管的额定工作电压应取电源相电压U2。

（）10、在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。

（）三、选择题（10分）1、在单相全控桥整流电路中，两对晶闸管的触发脉冲，应依次相差度。
