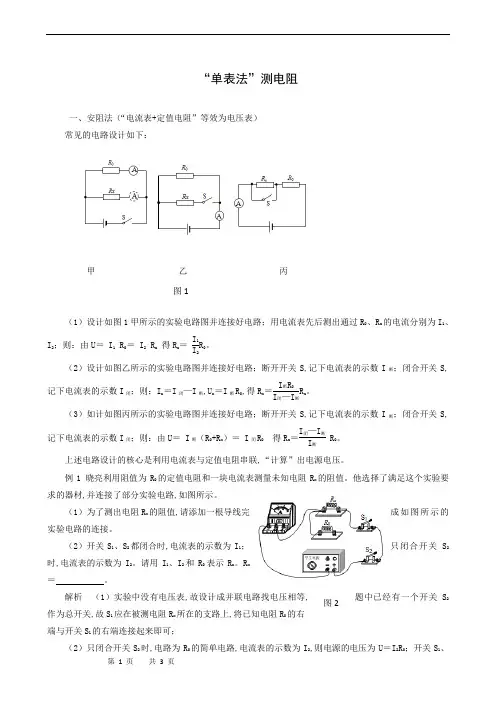

“单表法”测电阻一、安阻法（“电流表+定值电阻”等效为电压表）常见的电路设计如下：甲乙丙（1）设计如图1甲所示的实验电路图并连接好电路；用电流表先后测出通过R0、R x的电流分别为I1、I2；则：由U＝ I1 R0＝ I2 R x得R x＝I1I2R0。
（2）设计如图乙所示的实验电路图并连接好电路；断开开关S,记下电流表的示数I断；闭合开关S,记下电流表的示数I闭；则：I x＝I闭—I断,U x＝I断R0,得R x＝I断R0I闭—I断R x。
（3）如计如图丙所示的实验电路图并连接好电路；断开开关S,记下电流表的示数I断；闭合开关S,记下电流表的示数I闭；则：由U＝ I断（R0+R x）＝ I闭R0得R x＝I闭—I断I断R0。
上述电路设计的核心是利用电流表与定值电阻串联,“计算”出电源电压。
例1 晓亮利用阻值为R0的定值电阻和一块电流表测量未知电阻R x的阻值。
他选择了满足这个实验要求的器材,并连接了部分实验电路,如图所示。
（1）为了测出电阻R x的阻值,请添加一根导线完成如图所示的实验电路的连接。
（2）开关S1、S2都闭合时,电流表的示数为I1；只闭合开关S2时,电流表的示数为I2。
请用I1、I2和R0表示R x。
R x＝。
解析（1）实验中没有电压表,故设计成并联电路找电压相等,题中已经有一个开关S2作为总开关,故S1应在被测电阻R x所在的支路上,将已知电阻R0的右端与开关S1的右端连接起来即可；（2）只闭合开关S2时,电路为R0的简单电路,电流表的示数为I2,则电源的电压为U＝I2R0；开关S1、图1图2S2都闭合时,电路为R0、R x并联,电流表的示数为I1；因电源的电压不变,所以并联时通过R0的电流不变,所以通过R x的电流为I x＝I1-I2,R x的阻值可以表示为R x＝I2R0I1－I2。
如图3所示。
（2）I2R0I1－I2答案（1）二、伏阻法（“电压表+定值电阻”等效为电流表）常见的电路设计如下：甲乙（1）设计如图4甲所示的实验电路图并连接好电路；用电压表先后测出R0、R x两端的电压分别为U0、U；则I＝U0R0＝U xR x,得R x＝U xU0R0。
沪粤版九年级物理上册第十四章探究欧姆定律同步练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、在图所示的电路中，电阻R1的阻值为10Ω，滑动变阻器滑片位于中点。
用一阻值为20Ω的电阻替换R1，可能使电压表示数与替换R1前相等的方法是（）A．电源电压不变，不移动滑片P B．电源电压不变，向左移动滑片PC．减小电源电压，不移动滑片P D．增大电源电压，向左移动滑片P2、如图所示的电路中，电阻R1=6Ω，与规格为“12Ω 0.5A”的滑动变阻器R2串联在电源电压为4.5V的电路中，其中电流表的量程为0～0.6A，电压表的量程为0～3V，为了保证电路中各元件的安全使用，则下列说法正确的是（）A．电流表的示数变化范围为0.25～0.6AB．滑动变阻器的取值范围为3～12ΩC．电阻R1的最小功率与最大功率之比为9∶25D．滑动变阻器R2的最小功率与最大功率之比为25∶273、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在（）。
A．P1放在最右端，P2放在最右端B．P1放在最左端，P2放在最左端C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端4、如图的所示的四个电路中，电源电压U相同，R1＜R2，电路的总电阻最小的是（）A．B．C．D．5、如图所示，定值电阻R1=5Ω，R2=10Ω，开关S闭合时，R1∶R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是（）A．I1∶I2=1∶1B．I1∶I2=1∶2C．U1∶U2=1∶1D．U1∶U2=2∶16、如图所示的电路，电源电压和灯泡L的电阻不变，闭合开关S，将滑片P向右移动时（）A．电压表示数变小，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变大，电流表示数变小7、以下为某同学在“伏安法测导体电阻”实验过程中的部分操作，其中正确的是（）A．连接电路时，应先闭合开关B．连接电表时，应先选小量程C．闭合开关时，应先将变阻器滑片移到阻值最大处D．计算电阻时，应先计算电压平均值与电流平均值8、如图所示的电路中，电源电压保持不变，R为定值电阻。

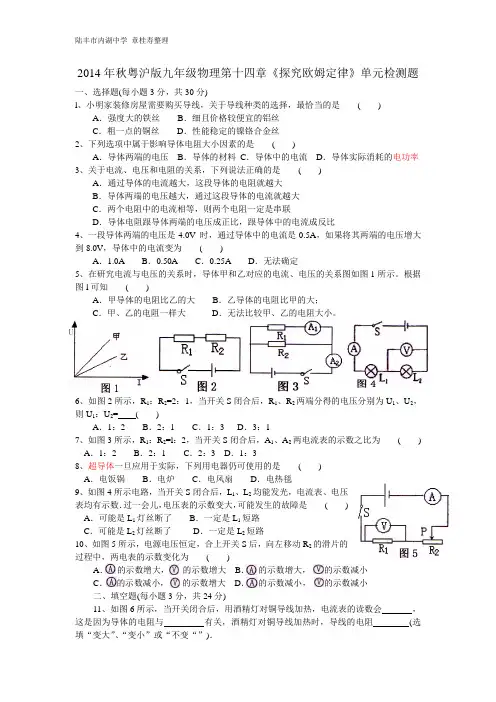

2014年秋粤沪版九年级物理第十四章《探究欧姆定律》单元检测题一、选择题(每小题3分，共30分)l、小明家装修房屋需要购买导线，关于导线种类的选择，最恰当的是( ) A．强度大的铁丝B．细且价格较便宜的铝丝C．粗一点的铜丝D．性能稳定的镍铬合金丝2、下列选项中属于影响导体电阻大小因素的是( )A．导体两端的电压B．导体的材料C．导体中的电流D．导体实际消耗的电功率3、关于电流、电压和电阻的关系，下列说法正确的是( )A．通过导体的电流越大，这段导体的电阻就越大B．导体两端的电压越大，通过这段导体的电流就越大C．两个电阻中的电流相等，则两个电阻一定是串联D．导体电阻跟导体两端的电压成正比，跟导体中的电流成反比4、一段导体两端的电压是4.0V 时，通过导体中的电流是0.5A，如果将其两端的电压增大到8.0V，导体中的电流变为( )A．1.0A B．0.50A C．0.25A D．无法确定5、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如图1所示。
根据图l可知( )A．甲导体的电阻比乙的大B．乙导体的电阻比甲的大；C．甲、乙的电阻一样大D．无法比较甲、乙的电阻大小。
6、如图2所示，R1：R2=2：1，当开关S闭合后，R1、R2两端分得的电压分别为U1、U2，则U1：U2= ( )A．1：2 B．2：1 C．1：3 D．3：17、如图3所示，R1：R2=l：2，当开关S闭合后，A1、A2两电流表的示数之比为( ) A．1：2 B．2：1 C．2：3 D．1：38、超导体一旦应用于实际，下列用电器仍可使用的是( )A．电饭锅B．电炉C．电风扇D．电热毯9、如图4所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会儿，电压表的示数变大，可能发生的故障是( )A．可能是L1灯丝断了B．一定是L1短路C．可能是L2灯丝断了D．一定是L2短路10、如图5所示，电源电压恒定，合上开关S后，向左移动R2的滑片的过程中，两电表的示数变化为( )A．的示数增大，的示数增大B．的示数增大，的示数减小C．的示数减小，的示数增大D．的示数减小，的示数减小二、填空题(每小题3分，共24分)11、如图6所示，当开关闭合后，用酒精灯对铜导线加热，电流表的读数会，这是因为导体的电阻与有关，酒精灯对铜导线加热时，导线的电阻(选填“变大”、“变小”或“不变“”)．12、某滑动变阻器标有“100Ω5A”字样。
