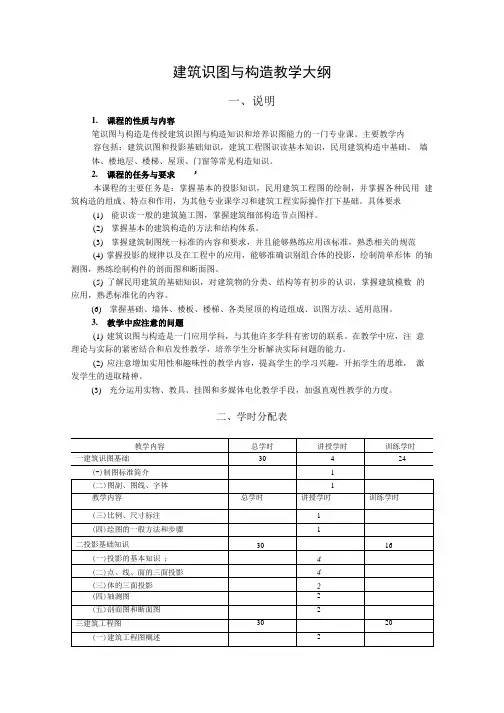

建筑识图与构造教学大纲一、说明1.课程的性质与内容笔识图与构造是传授建筑识图与构造知识和培养识图能力的一门专业课。
主要教学内容包括：建筑识图和投影基础知识，建筑工程图识读基本知识，民用建筑构造中基础、墙体、楼地层、楼梯、屋顶、门窗等常见构造知识。
2.课程的任务与要求’本课程的主要任务是：掌握基本的投影知识，民用建筑工程图的绘制，并掌握各种民用建筑构造的组成、特点和作用，为其他专业课学习和建筑工程实际操作打下基础。
具体要求(1)能识读一般的建筑施工图，掌握建筑细部构造节点图样。
(2)掌握基本的建筑构造的方法和结构体系。
(3)掌握建筑制图统一标准的内容和要求，并且能够熟练应用该标准，熟悉相关的规范(4)掌握投影的规律以及在工程中的应用，能够准确识别组合体的投影，绘制简单形体的轴测图，熟练绘制构件的剖面图和断面图。
(5)了解民用建筑的基础知识，对建筑物的分类、结构等有初步的认识，掌握建筑模数的应用，熟悉标准化的内容。
(6)掌握基础、墙体、楼板、楼梯、各类屋顶的构造组成、识图方法、适用范围。
3.教学中应注意的问题(1)建筑识图与构造是一门应用学科，与其他许多学科有密切的联系。
在教学中应，注意理论与实际的紧密结合和启发性教学，培养学生分析解决实际问题的能力。
(2)应注意增加实用性和趣味性的教学内容，提高学生的学习兴趣，开拓学生的思维，激发学生的进取精神。
(3)充分运用实物、教具、挂图和多媒体电化教学手段，加强直观性教学的力度。
二、学时分配表课程内容及教学要求一建筑识图基础教学要求1.掌握建筑制图统一标准的内容和要求。
2.熟悉建筑制图其他规范要求。
教学内容（一）制图标准简介1.制图标准2.CAD的发展和应用3.制图工具（二）图幅、图线、字体1.图纸幅面和标题栏2.图线3.字体（三）比例、尺寸标注1比例2.尺寸标注（四）绘图的一般方法和步骤1.绘图前的准备工作2.画底稿线3.加深二投影基础知识教学要求1.掌握投影的规律及其在工程中的应用。
建筑识图与构造试题与参考答案一、单选题（共100题，每题1分，共100分）1.假想用一个平行于某投影面的剖切平面在形体的适当部位将形体剖开，移去观察者和剖切平面之间的形体，对余下形体所作的投影图称为。
（）A、示意图B、剖面图C、详图D、断面图正确答案：B2.用来限定被标注的尺寸范围的是（）。
A、尺寸数字B、尺寸线C、尺寸起止符号D、尺寸界线正确答案：D3.下列的楼地面做法中，是块状材料的是（）。
A、预制水磨石B、细石砼C、水泥砂浆D、现浇水磨石正确答案：A4.基础埋深不得过小，一般不小于（）。
A、300mmB、500mmC、200mmD、400mm正确答案：B5.下列的楼地面做法中，是块状材料的是 ( ) 。
A、水泥砂浆B、细石砼C、预制水磨石D、现浇水磨石正确答案：C6.钢筋砖过梁两端的砖应伸进墙内的搭接长度不小于（）mm。
A、20B、240C、120D、60正确答案：B7.半砖墙的实际厚度是 ( ) 。
A、125mmB、115mmC、120mmD、110mm正确答案：B8.墙体按施工方法分为（）。
A、块材墙和板筑墙等B、纵墙和横墙C、承重墙和非承重墙D、空体墙和实体墙等正确答案：A9.室内标高为-0.3m，条形基础基底标高为-1.8m，则基础埋深为（）。
A、1.8mB、0.3mC、2.1mD、1.5m正确答案：D10.在抗震设计中，确定箍筋肢数时要满足对柱纵筋（）。
A、隔一拉一B、隔二拉二C、隔二拉一D、隔一拉二正确答案：A11.装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。
（）A、25mmB、40mmC、30mmD、20mm正确答案：D12.平面与曲面立体的截交线，一般情况下是一条（B）A、不封闭的平面曲线B、封闭的平面曲线C、不封闭的平面折线D、封闭的平面折线正确答案：B13.从基础开始到屋顶全部断开的变形缝是（）。
A、伸缩缝B、温度缝C、抗震缝D、沉降缝正确答案：D14.三个投影均为斜直线的空间直线是（）。
