建筑识图与构造基本知识

建筑识图与构造整本知识点复习第一章制图基本知识1.常用绘图工具:图板、丁字尺、三角板、比例尺、曲线板；常用绘图仪器: 圆规、分规、绘图笔；常用绘图用品: 图纸、绘图铅笔、墨水、橡皮、模板、软毛刷等。

2.一副三角板有两个: 一副由45°、45°、90°构成, 一副由30°、60°、90°构成。

3.比例尺又称三棱尺, 一般刻有六种不一样旳刻度。

4.最常使用旳绘图笔是绘图墨水笔, 又称为针管笔。

5.图纸有绘图纸和描图纸两种, 后者又称为硫酸纸, 是作为复制蓝图旳底图旳图纸。

6.绘图铅笔中“B”表达软铅芯, “H”表达硬铅芯。

7、图纸图幅及图框尺寸: A0: 841mm×1189 mm（宽×长）；A1: 594 mm×841 mm （宽×长）；A2: 420 mm×594 mm（宽×长）；A3: 297 mm×420 mm（宽×长）；A4: 210 mm×297 mm（宽×长）。

8、图线旳画法:1）在同一张图纸内, 相似比例旳图样选用相似旳线宽组。

2）互相平行旳图线, 其间隙不不不小于其中旳粗线宽度, 且不不不小于0.7mm。

3）虚线、点画线旳线段长度和间隔, 应各自相等, 在较小旳图形中, 点画线可以用实线替代。

4）点画线旳两端不应是点, 而是线段；点画线与点画线或其他线交接处也应是线段。

5）虚线与虚线或者其他线交接时, 应是线段交接而不是空白处交接；虚线为实线旳延长线时, 不得与实线连接。

6）图线不得与文字、数字或者符号重叠混淆, 不可防止时应保证文字等旳清晰。

9、中文旳书写才采用长仿宋体。

10、书写长仿宋体时, 应注意: “横平竖直, 起落分明, 笔锋满格, 布局均匀”。

11.数字和字母旳书写有斜体和直体两种, 当与中文混写时, 应为直体。

建筑识图与构造复习一、投影法的分类中心投影法平行投影法斜投影法正投影法二、正投影的基本特征：真实性、积聚性、类似性。

三、三个投影图之间存在的投影关系长对正高平齐宽相等四、直线对H面的倾角用α表示，对V面的倾角用β表示，对W 面的倾角用γ表示。

五、剖面图的形成定义：假想用剖切平面剖开物体，将处在观察者和剖切平面之间的部分移去，将剩余的部分像投影面进行投影，所成的图形为剖面图。

六、断面图的形成假想用一个剖切平面将物体剖开，只绘出剖切平面到部分的图形称为断面图。

七、建筑的概念建筑物=建筑物＋构造物建筑物的构成要素：建筑功能（主导）、建筑技术（先提条件）、建筑形象（艺术性）。

建筑的使用功能是建筑的目的，是主导因素。

技术和物质条件是实现建筑使用功能的手段，而建筑的艺术形象是建筑功能、技术、艺术内容的综合体现。

八、建筑按照使用性质分为：民用建筑（非生产性建筑）、工业建筑、农业建筑。

九、建筑按照结构所用的材料分类：木结构，混合结构，钢筋混凝土结构，钢结构，钢、钢筋混凝土结构。

十、按照建筑的层数或总高度分类：1·单多层建筑〖27m以下的住宅建筑，建筑高度不超过24m（或超过24m的单层）的公共建筑和工业建筑。

〗2·高层建筑〖建筑高度大于27m的住宅建筑和其他建筑高度大于24m非单层建筑〗。

3·超高层建筑〖建筑总高度超过100m时，为超高层建筑〗。

十一、建筑的耐火等级耐火等级：非燃烧体、难燃烧体、燃烧体、易燃烧体。

耐火极限是指：对任一建筑结构件按时间－温度标准曲线进行耐火试验，构件从受到火的作用时起到失去支持能力或完整性破坏或失去隔火作用时止的这一段时间，以小时为单位。

十二、建筑的组成构件与作用1·基础：是墙或柱下面的承重构件。

承受建筑物的全部荷载并将这些荷载传给地基。

2·墙（柱）：承受楼板和屋顶传给它的荷载。

墙既是承重构件，又是维护构件，柱是承重构件。

3·楼板和楼地面：楼板是水平承重构件，搭在墙上或者梁上，也起着水平支撑作用，增强建筑的刚性和整体性，并用来分隔楼层之间的空间。

建筑识图与房屋构造建筑是人类文明的重要体现，而建筑识图是建筑设计的基础。

建筑识图是指通过对平面图、剖面图、立面图等建筑图纸的分析和解读，能够准确地理解和判断建筑的结构、布局、功能以及相关的技术要求和规范。

一、建筑平面图的识图与分析建筑平面图是建筑设计的基础图纸之一，它展示了建筑物的总体布局和空间组织。

通过对平面图的识图与分析，可以了解到建筑物的功能分区、交通流线、使用面积以及各空间之间的关系等信息。

平面图中的图例和符号是理解图纸的关键，如墙体、柱子、门窗、梯子等都有不同的图例表示。

此外，使用规模标尺能够准确地测量建筑物的尺寸，比例尺的选择也十分重要。

二、建筑立面图的识图与分析建筑立面图是对建筑物外立面的展示，它展示了建筑的垂直结构、外观和空间分布。

通过对立面图的识图与分析，可以了解到建筑物的建筑风格、立面构造、窗户位置和开启方式、阳台位置等信息。

立面图中的线型、图例和颜色等都有特定的含义，需要仔细阅读和分析。

建筑立面图的标高线提示了每个楼层的高度，以及墙体、梁柱等结构的分布情况。

三、建筑剖面图的识图与分析建筑剖面图是建筑物纵断面的展示，它展示了建筑物内部空间的结构和组织。

通过对剖面图的识图与分析，可以了解到建筑物的空间布置、层高、楼梯位置、结构构造和屋顶形式等信息。

剖面图中的线型、图例和标注等都有特定的含义，需要认真研读和理解。

一般来说，剖面图往往会有多张，从不同位置和方向展示建筑物的结构细节和变化。

四、房屋构造的理解与建筑识图的应用了解房屋的构造是建筑识图的重要一环。

不同的房屋结构形式，如钢结构、混凝土结构、木结构等，都有不同的特点和应用范围。

通过建筑识图，可以了解到房屋结构的承重原理、梁柱的布置、楼板的铺设方式以及墙体的承重功能等。

通过对房屋构造的理解，可以更好地理解和分析建筑图纸中的结构元素和细节，从而指导和影响建筑设计和施工过程。

同时，在建筑规划和改造中，也能够更加合理地利用空间和结构，提高建筑物的使用效果和寿命。

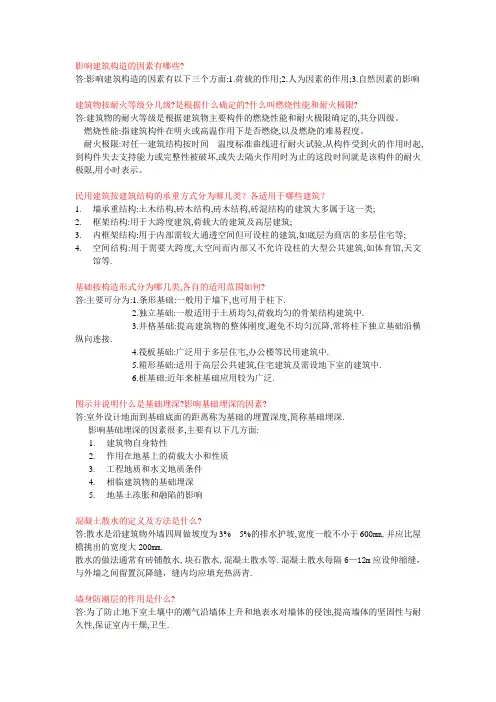

影响建筑构造的因素有哪些?答:影响建筑构造的因素有以下三个方面:1.荷载的作用;2.人为因素的作用;3.自然因素的影响建筑物按耐火等级分几级?是根据什么确定的?什么叫燃烧性能和耐火极限?答:建筑物的耐火等级是根据建筑物主要构件的燃烧性能和耐火极限确定的,共分四级。

燃烧性能:指建筑构件在明火或高温作用下是否燃烧,以及燃烧的难易程度。

耐火极限:对任一建筑结构按时间---温度标准曲线进行耐火试验,从构件受到火的作用时起, 到构件失去支持能力或完整性被破坏,或失去隔火作用时为止的这段时间就是该构件的耐火极限,用小时表示。

民用建筑按建筑结构的承重方式分为哪几类？各适用于哪些建筑？1.墙承重结构:土木结构,砖木结构,砖木结构,砖混结构的建筑大多属于这一类;2.框架结构:用于大跨度建筑,荷载大的建筑及高层建筑;3.内框架结构:用于内部需较大通透空间但可设柱的建筑,如底层为商店的多层住宅等;4.空间结构:用于需要大跨度,大空间而内部又不允许设柱的大型公共建筑,如体育馆,天文馆等.基础按构造形式分为哪几类,各自的适用范围如何?答:主要可分为:1.条形基础:一般用于墙下,也可用于柱下.2.独立基础:一般适用于土质均匀,荷载均匀的骨架结构建筑中.3.井格基础:提高建筑物的整体刚度,避免不均匀沉降,常将柱下独立基础沿横纵向连接.4.筏板基础:广泛用于多层住宅,办公楼等民用建筑中.5.箱形基础:适用于高层公共建筑,住宅建筑及需设地下室的建筑中.6.桩基础:近年来桩基础应用较为广泛.图示并说明什么是基础埋深?影响基础埋深的因素?答:室外设计地面到基础底面的距离称为基础的埋置深度,简称基础埋深.影响基础埋深的因素很多,主要有以下几方面:1.建筑物自身特性2.作用在地基上的荷载大小和性质3.工程地质和水文地质条件4.相临建筑物的基础埋深5.地基土冻胀和融陷的影响混凝土散水的定义及方法是什么?答:散水是沿建筑物外墙四周做坡度为3%---5%的排水护坡,宽度一般不小于600mm,并应比屋檐挑出的宽度大200mm.散水的做法通常有砖铺散水,块石散水,混凝土散水等.混凝土散水每隔6—12m应设伸缩缝，与外墙之间留置沉降缝，缝内均应填充热沥青.墙身防潮层的作用是什么?答:为了防止地下室土壤中的潮气沿墙体上升和地表水对墙体的侵蚀,提高墙体的坚固性与耐久性,保证室内干燥,卫生.试述什么是圈梁和构造柱的作用?答:圈梁是沿建筑物外墙,内纵墙和部分横墙设置的连续封闭的梁.其作用是加强房屋的空间刚度和整体性,防止由于基础不均匀沉降,振动荷载等引起的墙体开裂.构造柱是从构造角度考虑设置的,一般设在建筑物的四角,外墙的交接处,楼梯间,电梯间的四角以及某些较厂墙体的中部.其作用是从竖向加强层间墙体的连接,与圈梁一起构成空间骨架,加强建筑物的整体刚度,提高墙体抗变形的能力,约束墙体裂缝的开展.隔墙和隔断有什么区别?各有哪些类型?答:隔墙与隔断是用来分隔建筑空间,并起一定装饰作用的非承重构件.它们的主要区别有两个方面,一室隔墙较固定,而隔断的拆装灵活性较强.二是隔墙一般到顶,能在较大程度上限定空间,还能在一定程度上满足隔声,遮挡视线等要求,而隔断限定空间的程度比较小,高度不做到顶,甚至有有一定的空透性,可以产生一种似隔非隔的空间效果.隔墙按其构造方式分为块材隔墙,立筋隔墙,板材隔墙.按隔断的外部形式一般将其分为花格式,屏风式,移动式,帷幕式和家具式.抹灰为什么要分层进行,各层的作用是什么?答:为保证抹灰层牢固,平整,防止开裂及脱落,故需进行分层抹灰.底层抹灰主要起黏结和初步找平的作用,面层抹灰的主要作用是使表面光洁美观,以达到装修效果.什么是现浇钢筋混凝土楼板?有哪些类型?答:现浇式钢筋混凝土楼板是施工现场通过支模,绑扎钢筋,浇筑混凝土及养护等工序所形成的楼板.现浇式钢筋混凝土楼板根据受力和传力情况分为板式,板梁式,无梁式和压型钢板组合楼板.预制板的特点是什么?有哪些类型?答:预制板可节约模板,减少现场工序,缩短工期,提高施工工业化的水平;但由于其整体性能差,所以近年来在实际工程中的应用逐渐减少.预制板按构造形式分为实心平板,槽形板,空心板三种.阳台的结构类型有哪些?答:阳台的构造类型有墙承式,挑板式,挑梁式三种.楼梯由哪机部分组成？答:楼梯一般由楼梯段,楼梯平台,栏杆(栏板)和扶手三部分组成.楼梯的适宜坡度是多少?如何确定踏步尺寸?答:楼梯的适宜坡度是30度.楼梯的踏步尺寸包括踏面宽和踢面高,踏面是人脚踩的部分,其宽度不应小于成年人的脚长,一般为250—320mm.踢面高与踏面宽有关,根据人上一级踏步相当于平地上的平均步距的经验,踏步尺寸可按下面的经验公式来确定:2r+g=600—620,式中r—踢面高度，g---踏面宽度;600—620mm是人的平均步距.如何解决一层平台下供人通行问题?1.增加底层第一梯段的踏步数量,达到提高底层中间平台标高的目的;2.降低底层中间平台下地坪的标高;3.既增加底层第一梯段的踏步又降低底层中间平台标高的目的;4.建筑物的底层楼梯采用直跑楼梯.踏步的防滑措施有哪些?1.在距踏步面层前缘40mm处设2—3道防滑凹槽;2.在距踏步面层前缘40—50mm处设防滑条,防滑条的材料可用金刚砂,金属条,陶瓷锦砖,橡胶条;3.设防滑包口,缸包口,金属包口等.屋顶由哪几部分组成?各组成部分的作用是什么?答:屋顶一般由屋面,承重结构,顶棚三个基本部分组成,当对屋顶有保温隔热要求时需在屋顶设置保温隔热层.屋面是屋顶构造中最大面的表面层次,要承受屋面传来的各种荷载以及自然风吹,日晒,雨淋,大气腐蚀等的长期作用.承重结构承受屋面传来的各种荷载和屋顶自重.顶棚位于屋顶的底部,用来满足室内对顶部的平整度和美观要求.当对屋顶有保温隔热要求时,需要在屋顶中设置相应的保温隔热层,防止外界温度变化对建筑物室内空间带来的影响.影响屋顶排水坡度的因素有哪些?什么是泛水?答:泛水是指屋面防水层与突出构件之间的防水构造.简述平屋顶保温层的设置方式及各自特点?答:保温层位于结构层与防水层之间,这种做法符合热工学原理,保温层位于低温一侧,也符合保温层搁置在结构层上的力学要求,同时上面的防水层避免了雨水向保温层渗透,有利于维持保温层的保温效果.保温层位于防水层之上,倒铺保温层屋顶的防水层不受外界影响,保证了防水层的耐久性,但保温材料受限制.保温层与结构层结合的做法有三种:一种是保温层设在槽板的下面,这种做法,室内的水汽会进去保温层中降低保温效果;一种是保温层放在槽形板朝上的槽口内,另一种是将保温层与结构层融为一体,如配筋的加气混凝土面板,这种构件既能承重,又有保温效果,简化了屋顶构造层次,施工方便,但屋面的强度低,耐久性简述顶棚的类型及悬吊顶棚的基本组成.答:按照顶棚的构造形式不同,顶棚分为直接式顶棚和悬吊式顶棚.悬吊式顶棚一般由吊筋,骨架和面层组成.变形缝包括哪几种?各自的宽度和设置要求是什么?各自的定义?答:变形缝按其使用性质分三种类型:伸缩缝,沉降缝和防震缝.建筑物受温度变化影响时,会产生胀缩变形,建筑物的体积越大,变形就越大,当建筑物的长度超过一定限制时,会因变形过大而开裂.为避免这种情况发生,通常沿建筑物高度方向设置缝隙,将建筑物断开,使建筑物分隔成几个独立部分,各部分可自由胀缩,这种构造缝称为伸缩缝.伸缩缝的宽度一般为20—30mm,其位置和间距与建筑物的结构类型,材料,施工条件及当地温度变化情况有关.为防止建筑物因其高度,荷载,结构及地基承载力的不同,而出现不均匀沉降,以至发生错动开裂,沿建筑物高度设置竖向缝隙,将建筑物划分为若干个可以自由沉降的单元,这种垂直缝称为沉降缝.符合下列条件之一者应设置沉降缝:1.当建筑物相邻两部分有高度差2.相邻两部分荷载相差较大3.建筑体型复杂,连接部位较为薄弱4.结构形式不同5.基础埋置深度相差悬殊6.地基土的地耐力相差较大设沉降缝时,要求从基础到屋顶所有构件均设缝断开,其宽度与地基的性质和建筑物的高度有关,地基越软弱,建筑的高度越大,沉降缝的宽度也越大.在地震区建造房屋,应力求体型简单,重量,刚度对称并均匀分布,建筑物的形心和重心尽可能接近,避免在平面和立面上突然变化.在地震设防烈度为7—9度的地区,当建筑体型复杂或各部分的结构刚度,高度,重量相差较大时,应在变形敏感部位设缝,将建筑物分为若干个体形规整,结构单一的单元,防止在地震波的作用下互相挤压,拉伸,造成变形破坏,这种缝隙叫防震缝.地震设防烈度为8度,9度地区的多层砌体建筑物,有下列情况之一时应设防震缝:1.建筑物立面高差在6m以上2.建筑物有错层,且楼板错层高度差较大3.建筑物各部分结构,刚度,质量截然不同防震缝的宽度,在多层砖混结构中按设防烈度的不同取50—100mm;在多层钢筋混凝土框架结构建筑中,建筑物的高度不超过15m时为70mm.定位轴线的定义.答:定位轴线是确定建筑物主要结构或构件的位置及其标志尺寸的基准线.它是施工中定位,放线的重要依据.平层顶的隔热措施有哪些?答:平层顶隔热的构造做法有通风隔热,蓄水隔热,植被隔热,反射降温等.塑钢门窗的特点是什么?答:导热系数低,耐弱酸碱,无需油漆,并有良好的气密型,水密性,隔声性等优点.顶棚要求答:表面光洁,美观,能反射光线,改善内照明度,提高室内装饰效果电梯的组成1.井道2.机房------设置在顶部3.井坑-------不小于1.4m 相当于一层地坪井道构造要求防火，隔震，隔声，通风。

建筑构造与识图大一知识点建筑构造是建筑学的重要基础学科之一，它研究建筑物的各种构造形式、构造材料的性能以及构造技术等内容。

对于大一学生来说，了解一些建筑构造的基本知识点是非常有必要的。

下面将介绍一些大一学生需要了解的建筑构造与识图的知识点。

一、建筑构造的基本概念建筑构造是指建筑物的结构系统，包括框架结构、壳体结构、悬索结构等。

建筑构造是建筑物的骨架，承受各种荷载，并将其传导到地基上。

二、结构体系的分类建筑结构体系根据构造形式的不同可以分为平面结构和立体结构。

平面结构包括桁架结构、板壳结构等，立体结构包括框架结构、壳体结构等。

不同的结构体系适用于不同的建筑类型和需求。

三、构造材料的选择常见的建筑构造材料包括混凝土、钢结构、木材等。

不同的材料具有不同的特点和适用范围，因此在选择构造材料时需要考虑建筑的功能需求、经济性和可持续性等因素。

四、构造荷载的计算构造荷载是指作用在建筑结构上的各种力和力矩。

常见的构造荷载有永久荷载和可变荷载。

永久荷载包括自重、室内装修、设备等，可变荷载包括人员活动、风荷载等。

计算构造荷载对于结构的安全性和稳定性非常重要。

五、结构连接与固定建筑结构需要进行连接和固定，以保证结构的整体稳定性。

常见的结构连接方式有焊接、螺栓连接等。

固定构件时需要考虑力的传递和承载能力等因素。

六、建筑图纸与识图建筑图纸是建筑设计师用来传达设计意图的重要工具。

大一学生需要学会阅读和理解建筑图纸，包括平面图、立面图、剖面图等。

通过学习和识图，大一学生可以更好地了解建筑的构造和设计。

综上所述，建筑构造与识图是大一学生需要了解的重要知识点。

通过学习这些知识，可以帮助学生更好地理解建筑的结构与构造，为日后的学习和实践打下坚实的基础。

可编辑修改精选全文完整版建筑识图与构造一、名词解释1、建筑技术:是建造建筑物的手段，包括建筑材料技术、建筑施工技术和建筑设备技术等内容。

2、建筑形象：是建筑体型、立面形式、建筑色彩、材料质感和细部装饰等的综合反映。

3、比例：是图形与实物相对应的线形尺寸之比。

4、投影法：投射线通过物体，向选定的面投射，并在该面上得到图形的方法。

5、铅垂面：投影垂直面中垂直于H面，倾斜于V面、W面的平面，又称H面垂直面。

6、同坡屋面：屋面由若干个与水平面倾角相等的平面组成时，称为同坡屋面。

7、正轴测图：是投射线垂直于轴测投影面而得到的轴测投影。

8、建筑物：供人们生活、学习、工作、居住以及从事生产和各种文化活动的房屋称为建筑物。

9、钢结构建筑：主要承重构件全部采用钢材制作的建筑。

10、建筑构件的耐火极限：是指从建筑构件受到火的作用时起，到建筑物失去支持能力或完整性被破坏或失去隔火作用时为止的这段时间，用小时表示。

11、基础：是建筑物最下面的部分，是地下的承重构件，它承受建筑物的全部荷载，并把荷载传给下面的土层—地基。

12、定位轴线：是确定建筑物结构或构件的位置及其标志尺寸的基线。

13、墙脚：通常是指室外地坪以上至室内地坪的那部分墙体。

14、圈梁：是沿外墙四周及内墙（或部分内墙）在同一水平面上设置的连续封闭的梁。

15、无组织排水：是指屋面雨水直接从檐口滴落至地面的一种排水方式。

16、柔性防水屋顶：又称卷材防水屋顶，是利用防水卷材与粘合剂结合，形成连续的大面积的构造层来防水的屋顶。

17、相对标高：凡标高的基准面是根据工程需要而各自选定的标高称为相对标高。

18、建筑平面图：是假设用一个水平剖切平面，沿着房屋各层门窗洞口的位置，将房屋切开，移去剖切平面以上的部分，向下投射而得到的水平剖视图。

19、建筑剖面图：是假设用一个垂直的剖切平面剖切房屋，移去剖面前面的部分，向其余部分作投射所得的投影图。

20、结构施工图：按结构设计的结果绘制成的图样就叫做结构施工图。

建筑工程识图与构造建筑工程识图与构造是建筑学领域中一项重要的技术，它涉及到建筑设计、施工和实施过程中所需的图纸和构造技术。

本文将探讨建筑工程识图与构造的基本概念、图纸种类以及构造技术的应用。

一、建筑工程识图建筑工程识图是指通过图纸的方式来表达建筑设计的工程细节和要求，使建筑师、工程师和施工人员能够理解并按照设计意图完成建筑工程。

在建筑识图中，常用的绘图方法包括平面图、立面图、剖面图和细部图等。

1. 平面图平面图是建筑设计中最基本的图纸之一，它以俯视的方式展示建筑物在水平方向上的布局和分布。

平面图通常包括建筑的地面平面、楼层平面和屋顶平面等，通过平面图可以清楚地看到建筑的整体布局和各个功能区域的位置。

2. 立面图立面图是建筑设计中展示建筑物外立面的图纸，它以垂直视角来表达建筑物的形态和外观特征。

立面图能够展示建筑物的立面构造、窗户和门的位置以及建筑物的整体风格与风格元素。

3. 剖面图剖面图是通过沿着建筑物的某一垂直线切割并展示建筑物内部结构的图纸。

剖面图提供了建筑物内部构造、各个楼层之间的关系以及管线、电线等设施的位置。

它对于了解建筑物的垂直结构和内部布局非常重要。

4. 细部图细部图是对建筑物中特定细节进行放大和详细展示的图纸。

比如门窗细部图、楼梯细部图等。

细部图通常包括尺寸标注和材料说明，它能够提供建筑物细节部分的施工要求和技术细节。

二、建筑工程构造建筑工程构造是指建筑物结构、材料和组织形式的安排和组合。

它直接关系到建筑物的稳定性、强度和实用性。

在建筑工程构造中，需要考虑屋面结构、墙体结构、结构连接等。

1. 屋面结构屋面结构是建筑物顶部的覆盖层，它起到了保护建筑物和排水的作用。

常见的屋面结构包括平屋面、坡屋面和拱顶等。

在屋面结构的设计中，需要考虑到材料的耐候性、重量和安装方法等因素。

2. 墙体结构墙体结构是建筑物的支撑结构，它承受着外部荷载和内部荷载的力作用。

墙体结构可以分为承重墙和非承重墙。

承重墙是建筑物的主要支撑结构，它需要具备足够的抗压和抗震能力。

建筑识图与构造引言建筑识图与构造是建筑设计和建筑施工过程中非常重要的一部分。

建筑识图指的是通过图纸等媒介来传达建筑设计师的意图，以便施工人员能够理解并按照设计师的意图进行施工。

而建筑构造则是指建筑物在力学和结构上的组织和构筑方式。

本文将介绍建筑识图与构造的基本概念、常用方法和注意事项。

一、建筑识图1.1 建筑图纸种类建筑图纸是建筑识图的基本工具，它包括平面图、立面图、剖面图和细部图等。

平面图用来表达建筑物的平面布局和空间结构，立面图用来表达建筑物的外立面和立面构造，剖面图用来表达建筑物的纵向构造和内部空间布局，细部图用来表达建筑物的细节构造和连接方法。

1.2 图纸标注与符号为了更好地传达设计师的意图，建筑图纸中使用了丰富的标注和符号。

常见的标注和符号包括尺寸标注、符号代号、阴影、箭头、剖面线等。

这些标注和符号都有着明确的含义和用途，施工人员需要详细了解它们的意义和使用方法。

1.3 工程量的计算与控制在建筑施工过程中，需要对各种材料和施工工艺进行合理的计算和控制。

建筑图纸中通常会给出相关的工程量计算方法和控制要求，施工人员需要准确地进行工程量的计算和控制，以确保施工进度和质量的符合设计要求。

二、建筑构造2.1 结构体系建筑物的结构体系是指建筑物各构件之间的相互关系和组织方式。

常见的结构体系有框架结构、剪力墙结构、桁架结构等。

不同的结构体系适用于不同的建筑类型和功能要求，设计师需要根据具体情况选择合适的结构体系。

2.2 结构构件结构构件是指构成建筑物结构的各个部件，如柱子、梁、墙体等。

结构构件需要具备足够的强度和刚度，以承受和传递加载作用。

设计师需要合理地选择和安排结构构件，以确保建筑物具有足够的稳定性和安全性。

2.3 结构连接方式结构连接方式是指结构构件之间的连接方法和技术。

常见的结构连接方式有焊接、螺栓连接、榫卯连接等。

不同的连接方式适用于不同的结构构件和施工要求，施工人员需要掌握各种连接方式的操作技巧和注意事项。
