《建筑识图与构造》试题

一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

建筑识图与构造考试试题与答案1、下面既属承重构件，又是围护构件的是（）。

A、墙、屋顶B、基础、楼板C、屋顶、基础D、门窗、墙答案：A2、建筑物设计年限为50年，适用于（）。

A、临时建筑B、普通住房C、纪念性建筑D、易于替换的结构构件答案：B3、下列铅笔中，硬度最大的是（）。

A、HB、2HC、BD、2B答案：B4、建筑物中楼梯常用的坡度是（）。

A、20oB、30oC、40oD、45o答案：B5、民用建筑窗洞口的宽度和高度均应采用（）模数。

A、30mmB、300mmC、60mmD、600mm答案：B6、不属于结构设计总说明主要内容的是（）。

A、图纸目录B、工程概况C、主要结构材料D、结构要点和施工要求答案：D7、对于砌块长度方向的错缝搭接有一定要求，中型空心砌块上下皮的搭接长度应不小于（）mm。

A、90B、150C、100D、60答案：B8、在曲面按一定约束条件运动形成过程中，母线运动到曲面上的任一位置时，称为曲面的（）A、线B、素线C、母线D、子线答案：B9、残疾人通行坡道的坡度不应大于（）。

A、1：12B、1：10C、1：8D、1：6答案：A10、建筑物最下面的部分是（）。

A、首层地面B、首层墙或柱C、基础D、地基答案：C11、长仿宋体的字高与字宽比值为（）。

A、1B、1.4C、1.5D、√2答案：D12、哪个不属于变形缝的类型有（）A、伸缩缝B、沉降缝C、抗震缝D、弹性缝答案：D13、装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。

（）A、20mmB、25mmC、30mmD、40mm答案：A14、全地下室是指埋置深度为地下室净高的（）以上。

A、1/3B、1/2C、1/4D、1/5答案：B15、肋梁式楼盖荷载的传递途径为（）。

A、板一次梁一主梁一墙B、次梁一主梁一板一墙C、板一主梁一次梁一墙 D:、主梁一次梁一板一墙答案：A16、普通粘土砖的重量为（）。

A、1斤B、5斤C、10斤D、20斤答案：B17、阳台是由（）组成。

建筑识图与构造模拟习题+参考答案一、单选题（共100题，每题1分，共100分）1.下列的楼地面做法中，是块状材料的是（）。

A、现浇水磨石B、预制水磨石C、细石砼D、水泥砂浆正确答案：B2.砖窗台挑出长度取 ( ) 。

A、60mmB、20mmC、30mmD、120mm正确答案：A3.建筑施工的主要图样是（）。

A、轴测投影B、标高投影C、透视投影D、多面正投影正确答案：D4.关于图纸标题栏说法不正确的是（）。

A、标题栏应设在图框线的外侧B、标题栏的长边有200mm或240mm两种尺寸C、标题栏设在图样的右下角或下部D、标题栏可分为五个区正确答案：A5.平行排列的尺寸线的间距，宜为 mm，一幅图内就保持一致。

A、8B、5C、7~10D、10正确答案：C6.砖属于。

（）A、燃烧体B、易燃烧体C、非燃烧体D、难燃烧体正确答案：C7.框架梁上有架立钢筋时，架立钢筋与非贯通钢筋的搭接长度是（）。

A、300mmB、250mmC、150mmD、200mm正确答案：C8.某抗震柱，底层柱净高为4800mm，基础顶面以上不能进行钢筋连接的高度是（）。

A、柱的截面长边尺寸B、1600mmC、500mmD、柱的截面短边尺寸正确答案：B9.模数6M相应的尺寸为（）。

A、6000mmB、60000mmC、60mmD、600mm正确答案：D10.梁平法中的集中标注里（）是选注项。

A、箍筋B、梁的编号C、梁顶面标高高差D、梁的截面尺寸正确答案：C11.水平遮阳板能遮挡的太阳高度角较（），适于（）的窗口。

A、小、南向B、小、东西向C、大、东西向D、大、南向正确答案：D12.在住宅及公共建筑中，楼梯形式应用最广的是（）A、直跑楼梯B、扇形楼梯C、双跑平行楼梯D、双跑直角楼梯13.以下说法错误的是（）。

A、泛水应有足够的高度，一般不小于250mmB、女儿墙与刚性防水层间留分格缝，可有效地防止其开裂C、泛水应嵌入立墙上的凹槽内并用水泥钉固定D、刚性防水层内的钢筋在分格缝处不应断开正确答案：D14.图幅就是（）的大小。

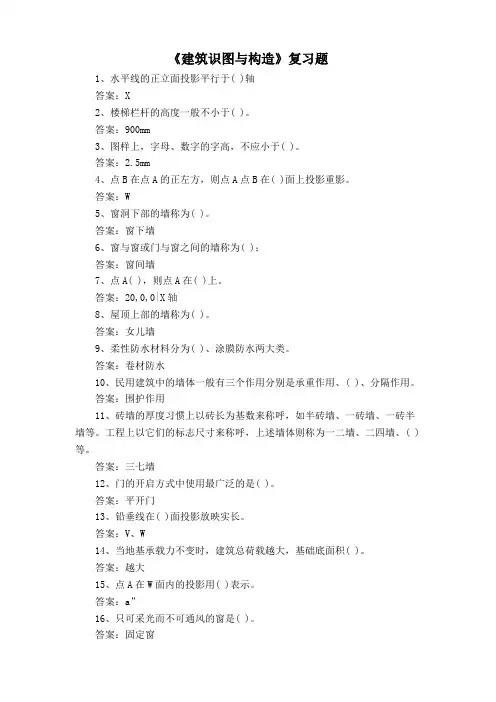

《建筑识图与构造》复习题1、水平线的正立面投影平行于( )轴答案：X2、楼梯栏杆的高度一般不小于( )。

答案：900mm3、图样上，字母、数字的字高，不应小于( )。

答案：2.5mm4、点B在点A的正左方，则点A点B在( )面上投影重影。

答案：W5、窗洞下部的墙称为( )。

答案：窗下墙6、窗与窗或门与窗之间的墙称为( )；答案：窗间墙7、点A( )，则点A在( )上。

答案：20,0,0|X轴8、屋顶上部的墙称为( )。

答案：女儿墙9、柔性防水材料分为( )、涂膜防水两大类。

答案：卷材防水10、民用建筑中的墙体一般有三个作用分别是承重作用、( )、分隔作用。

答案：围护作用11、砖墙的厚度习惯上以砖长为基数来称呼，如半砖墙、一砖墙、一砖半墙等。

工程上以它们的标志尺寸来称呼，上述墙体则称为一二墙、二四墙、( )等。

答案：三七墙12、门的开启方式中使用最广泛的是( )。

答案：平开门13、铅垂线在( )面投影放映实长。

答案：V、W14、当地基承载力不变时，建筑总荷载越大，基础底面积( )。

答案：越大15、点A在W面内的投影用( )表示。

答案：a”16、只可采光而不可通风的窗是( )。

答案：固定窗17、《建筑模数协调统一标准》中规定，模数分为基本模数、模数数列和( )。

答案：导出模数18、建筑物的基础应埋置在冰冻层以下不小于( )处。

答案：200mm19、常用门的高度一般不小于( )，宽度是单扇700~1000mm，双扇1200~1800mm。

答案：2100mm20、一个工程设计中，每个专业所使用的图纸，不宜多于( )种幅面，不含目录及表格所采用的A4幅面。

答案：两21、常用的实心砖规格( )为( )。

(答案：长×宽×厚|240mm×115mm×53mm22、空间直线或平面垂直于投影面，其平面的投影积聚为( )。

答案：点或直线23、建筑物的耐火等级取决于建筑物主要构件的燃烧性能和( )。

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.建筑构造试卷一、填空题（每空1分，共36 分）1、楼板按其所用的材料不同，可分为、、、等。

2、预制钢筋混凝土楼板的支承方式有和两种。

3、门窗洞口的尺寸应以为基本模数4、楼梯平台深度不应小于的宽度。

5、中间平台的主要作用是和。

6、房间为了满足、以及等特殊要求，常需设置双层窗。

7、坡道按其用途分为和两类。

8、基础沉降缝处的处理有3种方法，分别是、和三种。

9电梯由、和组成。

10、一般外墙抹灰的厚度为、内墙抹灰厚度为。

11、单层工业厂房按其主要承重结构的形式分为和。

12、单层厂房中为了避免影响开门和防潮要求，基础梁顶面标高至少应低于室内地坪标高，比室外地坪标高至少应高。

13、单层工业厂房中支撑分为和。

14、房屋建筑工程图按照工种可分为、、。

15、建筑平面图一般包括、和。

二、单项选择题（只有一个正确答案，每题1分，共10 分）1、吊顶的吊筋是连接的承重构件。

A 搁栅和屋面板或楼板等B 主搁栅与次搁栅C 搁栅与面层D 面层与面层2、水磨石地面面层材料应为水泥石子浆。

A 1：1.5B 1：2C 1：3D ①或②3、混凝土刚性防水屋面中，为减少结构变形对防水层的不利影响，常在防水层与结构层之间设置。

A 隔蒸汽层B 隔离层C 隔热层D 隔声层4、楼梯形式中，不宜用于疏散楼梯的是（）。

A、直跑楼梯B、两跑楼梯C、剪刀楼梯D、螺旋形楼梯5、预制板侧缝间需灌注细石混凝土，当缝宽大于时，须在缝内配纵向钢筋。

A 30mmB 50mmC 60mmD 65mm6、现浇水磨石地面常嵌固分格条(玻璃条、铜条等)，其目的是。

A 防止面层开裂B 便于磨光C 面层不起灰D 增添美观7、平坡屋顶的坡度分界线是（）A．5% B．8% C．10% D．15%8、棉纺车间宜选择的天窗( )a井式天窗 b矩形天窗 c锯齿形天窗d平天窗9、屋顶的坡度形成中材料找坡是指来形成。

A 利用预制板的搁置B 选用轻质材料找坡C 利用油毡的厚度 D利用结构层10、建筑物的六大组成部分中，属于非承重构件。

一.单选题(每小题2分,共24分)1．除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。

A、16m，20层B、16m，40层C、24m，100层D、24m，100m2．结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。

A、砌体结构B、框架结构C、板墙结构D、空间结构3．一般建筑跨度30m以上的大跨度建筑采用（）结构。

A、砌体B、框架C、板墙D、空间4．建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。

A、50~100B、80~150C、25~50D、15~255．建筑物的设计使用年限为50年，适用（）。

A、临时性结构B、易于替换的结构构件C、普通房屋和构筑物D、纪念性建筑和特别重要的建筑结构6．耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。

A、0.5小时，难燃烧体B、1小时，难燃烧体C、0.5小时，非燃烧体D、1小时，非燃烧体7．大型门诊楼属于（）工程等级。

A、特级B、一级C、二级D、三级8．模数60M的数值是（），经常用于（）。

A、60mm，构件截面或缝隙B、600mm，门窗洞口C、6000mm，柱距或开间D、60000mm，建筑总尺寸9．如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。

A、建筑平面图B、建筑立面图C、建筑剖面图D、建筑详图10．建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。

A、房屋的开间、进深B、房屋内墙的厚度和内部门窗洞口尺寸C、房屋水平方向的总长、总宽D、房屋外墙的墙段及门窗洞口尺寸11．下列选项中，不是建筑剖面图所表达的内容的是（）。

A、各层梁板、楼梯、屋面的结构形式、位置B、楼面、阳台、楼梯平台的标高C、外墙表面装修的做法D、门窗洞口、窗间墙等的高度尺寸12．基础埋深不得过小，一般不小于（）。

A、300mmB、200mmC、500mmD、400mm二.多选题(每小题3分,共12 分)1、建筑物材料使用效果主要可从( )方面来评价。

建筑构造与识图考试试题答案一、选择题（每题2分，共20分）1. 建筑物按使用性质分类，以下哪项属于工业建筑？A. 住宅B. 办公楼C. 工厂D. 学校答案：C2. 以下哪种材料属于有机材料？A. 混凝土B. 砖C. 木材D. 钢筋答案：C3. 建筑构造中，下列哪项属于承重结构？A. 楼板B. 柱C. 墙D. 屋面答案：B4. 以下哪个属于建筑构造的基本要素？A. 基础B. 门窗C. 楼梯D. 墙答案：D5. 建筑物的防潮层一般设置在以下哪个位置？A. 基础B. 地面C. 墙体D. 屋面答案：C二、填空题（每题2分，共20分）1. 建筑物按层数分类，一般可分为______层建筑、多层建筑和高层建筑。

答案：一层2. 建筑物的耐久性是指建筑物在正常使用条件下，能够保持其______和______的能力。

答案：使用功能，结构安全3. 建筑构造中的墙分为______墙和______墙。

答案：承重墙，非承重墙4. 建筑物的防火等级分为______级。

答案：四级5. 建筑物的防潮层主要作用是防止______和______。

答案：地下水，毛细水三、判断题（每题2分，共20分）1. 建筑物的耐久性主要取决于建筑材料的耐久性。

（）答案：正确2. 建筑物的防火等级越高，其防火性能越好。

（）答案：正确3. 建筑物的防潮层可以防止地下水上升。

（）答案：正确4. 建筑物的屋面排水方式有内排水和外排水两种。

（）答案：正确5. 建筑物的楼梯可以分为直跑楼梯、转角楼梯和螺旋楼梯等。

（）答案：正确四、识图题（每题10分，共30分）1. 请指出下列图纸中的基础、柱、梁、板、楼梯等建筑构造部位。

答案：略2. 请指出下列图纸中的屋面防水层、隔热层、保温层等建筑构造部位。

答案：略3. 请指出下列图纸中的门窗、楼梯、阳台等建筑构造部位。

答案：略五、论述题（每题15分，共30分）1. 请论述建筑构造中，墙体的作用及分类。

答案：建筑构造中，墙体是建筑物的主要承重构件之一，其主要作用有：承重、分隔、围护、保温、隔热等。

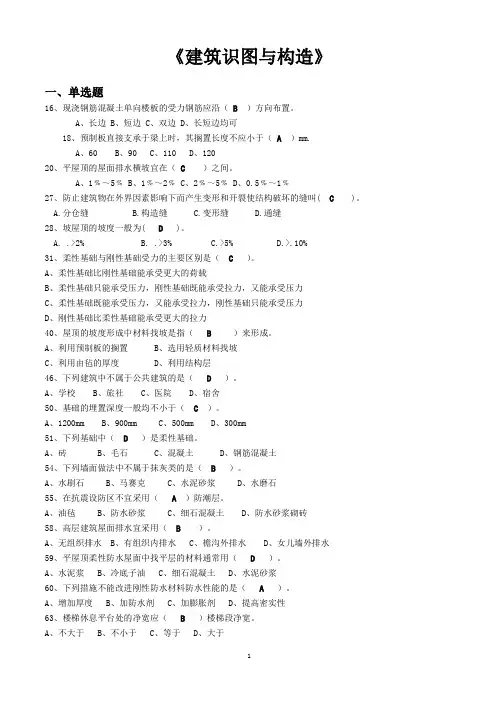

《建筑识图与构造》一、单选题16、现浇钢筋混凝土单向楼板的受力钢筋应沿（ B ）方向布置。

A、长边B、短边C、双边D、长短边均可18、预制板直接支承于梁上时，其搁置长度不应小于（A）mm.A、60B、90C、110D、12020、平屋顶的屋面排水横坡宜在（ C ）之间。

A、1﹪～5﹪B、1﹪～2﹪C、2﹪～5﹪D、0.5﹪～1﹪27、防止建筑物在外界因素影响下而产生变形和开裂使结构破坏的缝叫( C )。

A.分仓缝B.构造缝C.变形缝D.通缝28、坡屋顶的坡度一般为( D )。

A. .>2%B. .>3%C.>5%D.>.10%31、柔性基础与刚性基础受力的主要区别是（ C）。

A、柔性基础比刚性基础能承受更大的荷载B、柔性基础只能承受压力，刚性基础既能承受拉力，又能承受压力C、柔性基础既能承受压力，又能承受拉力，刚性基础只能承受压力D、刚性基础比柔性基础能承受更大的拉力40、屋顶的坡度形成中材料找坡是指（ B ）来形成。

A、利用预制板的搁置B、选用轻质材料找坡C、利用由毡的厚度D、利用结构层46、下列建筑中不属于公共建筑的是（ D）。

A、学校B、旅社C、医院D、宿舍50、基础的埋置深度一般均不小于（ C ）。

A、1200mmB、900mmC、500mmD、300mm51、下列基础中（ D ）是柔性基础。

A、砖B、毛石C、混凝土D、钢筋混凝土54、下列墙面做法中不属于抹灰类的是（ B）。

A、水刷石B、马赛克C、水泥砂浆D、水磨石55、在抗震设防区不宜采用（ A ）防潮层。

A、油毡B、防水砂浆C、细石混凝土D、防水砂浆砌砖58、高层建筑屋面排水宜采用（ B ）。

A、无组织排水B、有组织内排水C、檐沟外排水D、女儿墙外排水59、平屋顶柔性防水屋面中找平层的材料通常用（ D ）。

A、水泥浆B、冷底子油C、细石混凝土D、水泥砂浆60、下列措施不能改进刚性防水材料防水性能的是（ A）。

建筑识图与构造试题与参考答案一、单选题（共100题，每题1分，共100分）1.假想用一个平行于某投影面的剖切平面在形体的适当部位将形体剖开，移去观察者和剖切平面之间的形体，对余下形体所作的投影图称为。

（）A、示意图B、剖面图C、详图D、断面图正确答案：B2.用来限定被标注的尺寸范围的是（）。

A、尺寸数字B、尺寸线C、尺寸起止符号D、尺寸界线正确答案：D3.下列的楼地面做法中，是块状材料的是（）。

A、预制水磨石B、细石砼C、水泥砂浆D、现浇水磨石正确答案：A4.基础埋深不得过小，一般不小于（）。

A、300mmB、500mmC、200mmD、400mm正确答案：B5.下列的楼地面做法中，是块状材料的是 ( ) 。

A、水泥砂浆B、细石砼C、预制水磨石D、现浇水磨石正确答案：C6.钢筋砖过梁两端的砖应伸进墙内的搭接长度不小于（）mm。

A、20B、240C、120D、60正确答案：B7.半砖墙的实际厚度是 ( ) 。

A、125mmB、115mmC、120mmD、110mm正确答案：B8.墙体按施工方法分为（）。

A、块材墙和板筑墙等B、纵墙和横墙C、承重墙和非承重墙D、空体墙和实体墙等正确答案：A9.室内标高为-0.3m，条形基础基底标高为-1.8m，则基础埋深为（）。

A、1.8mB、0.3mC、2.1mD、1.5m正确答案：D10.在抗震设计中，确定箍筋肢数时要满足对柱纵筋（）。

A、隔一拉一B、隔二拉二C、隔二拉一D、隔一拉二正确答案：A11.装配式钢筋混凝土楼板的板缝宽度一般要求不小于 mm。

（）A、25mmB、40mmC、30mmD、20mm正确答案：D12.平面与曲面立体的截交线，一般情况下是一条（B）A、不封闭的平面曲线B、封闭的平面曲线C、不封闭的平面折线D、封闭的平面折线正确答案：B13.从基础开始到屋顶全部断开的变形缝是（）。

A、伸缩缝B、温度缝C、抗震缝D、沉降缝正确答案：D14.三个投影均为斜直线的空间直线是（）。

《建筑识图与构造》习题库（含参考答案）1、关于楼梯平台宽度的问题，下列说法错误的是( )A、平台宽度≥楼梯段宽度；B、一般楼梯平台宽度≥1.1m；C、医院主楼梯的梯段宽度不应小于1.65m，平台深度不应小于2m；D、楼梯平台净宽≤楼梯段宽度。

答案：D2、屋面分格缝处常用的密封材料为( )。

A、水泥砂浆；B、油膏；C、细石混凝土；D、防水砂浆。

答案：B3、垂直面的三面投影，有( )投影为原图形的相似形。

A、1个B、2个C、3个D、0个答案：B4、屋顶设计最核心的要求是( )。

A、美观B、承重C、防水D、保温、答案：C5、用直角三角形法求线段实长及对V面的倾角β时，应以该线段的V面投影为一直角边，以( )为另一直角边。

A、直线两端点的X坐标差B、直线两端点的Y坐标差C、直线的实长D、直线两端点的Z坐标差答案：B6、称为建筑物的是( )A、水塔B、蓄水池C、体育馆D、烟囱答案：C7、已知M点在N点正前方，则M和N两点的( )坐标值不相等A、X方向B、Y方向C、Z方向D、所有方向答案：B8、下列哪种建筑的楼梯坡度可以略大些？( )A、教学楼；B、医院；C、住宅楼；D、影剧院。

答案：C9、下列平屋顶的各构造层次中，那一项不是主要构造层。

( )A、承重结构层；B、防水构造层；C、找平（找坡）层；D、保温隔热层。

答案：C10、民用建筑包括居住建筑和公共建筑，下面属于居住建筑的是( )A、旅馆B、宿舍C、疗养院D、幼儿园答案：B11、梯段改变方向时，扶手转向端处的平台最小宽度不应小于梯段宽度，并不得小于( )。

A、900mmB、1000mmC、1100mmD、1200mm答案：C12、下面哪些楼梯不可以作为疏散楼梯( )。

A、直跑楼梯B、剪刀楼梯C、螺旋楼梯D、多跑楼梯答案：C13、建筑立面图不可以用( )命名。

A、朝向B、外貌特征C、结构类型D、首尾轴线答案：C14、引出线应以( )绘制。

A、点画线B、中实线C、细实线D、粗实线答案：C15、在下列基础类型中，可不受刚性角限制的是( )A、砖基础B、毛石基础C、砼基础D、钢筋砼基础答案：D16、安装窗框时，若采用塞口的施工方法，预留的洞口比窗框的外廓尺寸要大，最少大( )mmA、20B、30C、40D、50答案：A17、地下室防潮构造做法中，在做好外墙防潮层后，需在外侧回填低渗透性的土壤，并逐层夯实，其宽度为( )mm。
