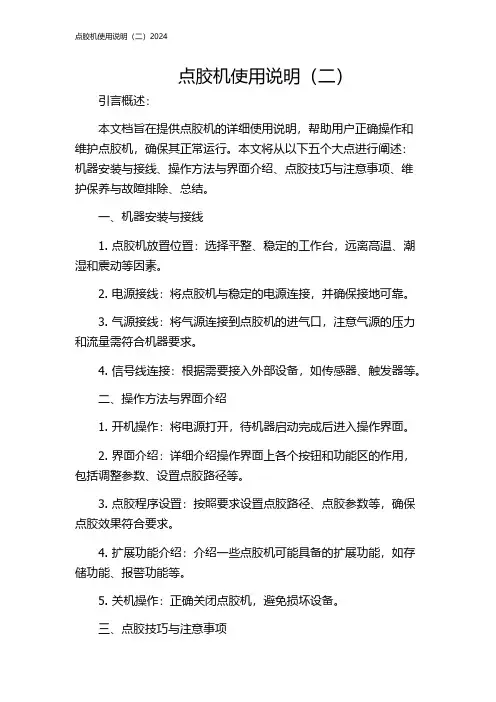

点胶机使用说明（二）引言概述：本文档旨在提供点胶机的详细使用说明，帮助用户正确操作和维护点胶机，确保其正常运行。
本文将从以下五个大点进行阐述：机器安装与接线、操作方法与界面介绍、点胶技巧与注意事项、维护保养与故障排除、总结。
一、机器安装与接线1. 点胶机放置位置：选择平整、稳定的工作台，远离高温、潮湿和震动等因素。
2. 电源接线：将点胶机与稳定的电源连接，并确保接地可靠。
3. 气源接线：将气源连接到点胶机的进气口，注意气源的压力和流量需符合机器要求。
4. 信号线连接：根据需要接入外部设备，如传感器、触发器等。
二、操作方法与界面介绍1. 开机操作：将电源打开，待机器启动完成后进入操作界面。
2. 界面介绍：详细介绍操作界面上各个按钮和功能区的作用，包括调整参数、设置点胶路径等。
3. 点胶程序设置：按照要求设置点胶路径、点胶参数等，确保点胶效果符合要求。
4. 扩展功能介绍：介绍一些点胶机可能具备的扩展功能，如存储功能、报警功能等。
5. 关机操作：正确关闭点胶机，避免损坏设备。
三、点胶技巧与注意事项1. 点胶材料选择：根据不同的工件和要求选择适合的点胶材料。
2. 点胶路径设计：根据工件的形状和点胶要求设计合理的点胶路径。
3. 温度控制：注意点胶材料的温度范围，避免因温度过高或过低导致点胶效果不理想。
4. 点胶压力控制：调整点胶机的压力，保证点胶均匀稳定。
5. 清洗与保养：详细介绍点胶机的清洗和保养方法，延长使用寿命。
四、维护保养与故障排除1. 日常保养：定期检查点胶机的机械结构、气路和电路等部件，保持清洁和润滑。
2. 液体材料更换：根据使用情况及时更换点胶材料，避免老化或者堵塞。
3. 常见故障与排除：列举常见故障现象和原因，给出相应的排除方法和建议。
4. 注意事项：列出一些特殊情况下的注意事项，例如断电保护、系统重启等。
总结：本文档从机器的安装与接线、操作方法与界面介绍、点胶技巧与注意事项、维护保养与故障排除等方面提供了详细的点胶机使用说明。

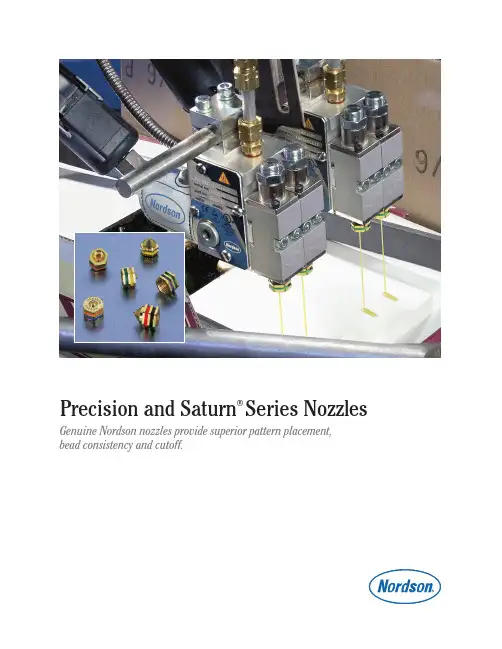

Precision and Saturn®Series Nozzles Genuine Nordson nozzles provide superior pattern placement,bead consistency and cutoff.Genuine Nordson precision nozzles deliver superior control of adhesive placement and bead width, and provide the most consistent patterns available today.Nozzles are available in single-orifice, multi-orifice, right-angle and specialty designs.Saturn nozzles feature easy-to-identify, color-coded rings to simplify nozzle replacement and trouble-shooting.Inconsistent bead deposition, poor cutoff and improper bead placement due to mismatched or incorrect nozzle sizes are significant problems for hot melt equipment users.Determining the optimum nozzle orifice diameter, engagementlength and nozzle angle requires time.Unfortunately, these set-up parameters are often lost when replacement nozzles are installed.Nordson Saturn precision nozzles use color-coded rings to visually identify orifice and engagement or orifice and angle. Color-coding allows you to select the correct replacement nozzle every time. Using the right nozzles provides consistency and helps you maintain product quality and smooth line operation while eliminatingdowntime caused by incorrect or inferior nozzles.Why are nozzle dimensions so important?Adhesive bond strength depends on consistent bead size and bead placement. A bead that is too small or misplaced can result in bond failure,while too large a bead can lead to adhesive waste and poor cutoff.The proper combination of nozzle orifice diameter and engagement length gives you controlled flow for consistent bead size and improved cutoff. For right-angle nozzles, the tip angle is critical for proper bead placement.Choose Saturn right-angle nozzles for low-profile guns.Nordson’s superior right-angle precision nozzles for low-profile packaging applications also use color-coded rings to identify the nozzle's orifice engagement and the angle of the nozzle tip. Right-angle nozzles are available in single-orifice and dual-orifice 15°or 30°styles.Right-angle nozzles have been re-designed to improve durability:■Entire nozzle assembly is made of brass, assuring heat transfer to the nozzle tip.■A clamping nut securely holds the nozzle in position, even in the most demanding applications.■Over tightening of the clamping nut will not harm the nozzle assembly.■Internal o-ring seal has been eliminated, allowing the use of more aggressive cleaning methods and solvents.Single- and dual-orifice Saturn right-angle nozzlesRings are a trademark of Nordson CorporationOrifice Diameter 0.20 mm Purple (0.008 in.)0.25 mm Blue (0.010 in.)The two colored rings of the Saturn right-angle nozzlerepresent the angle of the nozzle tip and the orifice diameter.Orifice DiameterNozzle Orifice Diameter 3Engagement 3Saturn 322 XXX 10.008 - 0.024 in.0.050 - 0.150 in.(0.20 - 0.61 mm)(1.27 - 3.81 mm)Saturn 322 4XX 10.012 - 0.028 in.0.300 in. only (0.30 - 0.71 mm)(7.62 mm)Saturn Rt. Angle 0.008 - 0.040 in.0.075 in. inserts 101 XXXX (0.20 - 1.02 mm)(1.9 mm)238 OXX 10.012 - 0.040 in.0.100 in. only (0.30 - 1.02 mm)(2.54 mm)238 XXX 20.008 - 0.030 in.N/A(0.20 - 0.76 mm)232 XXX 10.008 - 0.024 in.0.050 - 0.150 in.(0.20 - 0.61 mm)(1.27 - 3.81 mm)220 XXX 20.008 - 0.020 in.0.050 - 0.150 in.(0.20 - 0.51 mm)(1.27 - 3.81 mm)236 XXX 10.008 - 0.020 in.0.050 - 0.150 in.(0.20 - 0.51 mm)(1.27 - 3.81 mm)236 OXX 10.016 - 0.028 in.0.300 in. only (0.41 - 0.71 mm)(7.62 mm)Single and multi-orifice gun nozzles provide high flow rates and clean cutoff.Screw-in nozzles for guns and T-bar adapters deliver uniform patterns and consistent flow.Precision nozzles keep adhesive application under control.Nordson’s family of precision nozzles includes standard nozzles for electric guns, pneumatic guns and handguns. All Nordson nozzles are manufactured and controlled to strict tolerances for inside diameter and engagement to maximize your control over adhesive deposition.1. Available in single-orifice nozzle.2. Multi-orifice nozzle; requires retaining nut; steel and phosphor bronze designs available.3. Orifice diameter and engagement significantly affect the nozzle’s flow rating. Generally, the flow rate will increase exponentially with increasing orifice diameter and will decrease linearly with increasing engagement. Nordson recommends testing the flow rate using your material and equipment prior to large-scale nozzle changes. Optimal pressure range for positive cutoff is 400-700 psi.NozzleOrifice Diameter 3Engagement 3238 Male 1threaded0.020 - 0.156 in. 2.55 in.(0.51 - 3.96 mm)(64.77 mm)SpecificationsAutomatic gun nozzlesHandgun nozzles© 2006 Nordson Corporation Nordson Corporation • 11475 Lakefield Drive • Duluth, Georgia 30097-1511PKL-06-3927 All Rights Reserved.Issued 6/06Nordson reserves the right to make Printed in USAdesign changes between printings.When you expect more.®For more information, talk with your Nordson representative or contact your Nordson regional office.United States CanadaEuropeJapanAsia/Australia/Duluth, GeorgiaMarkham, OntarioLüneburg, GermanyTokyo, JapanLatin America Telephone:(800) 683-2314Telephone:(800) 463-3200Telephone:(49) 4131-894-0Telephone:(81) 3-5762-2700Amherst, OhioToll-free Facsimile:Facsimile:(905) 475-8821Facsimile:(49) 4131-894-149Facsimile:(81) 3-5762-2701Telephone:(440) 985-4797(866) 667-3329Facsimile:(440) 985-1096。

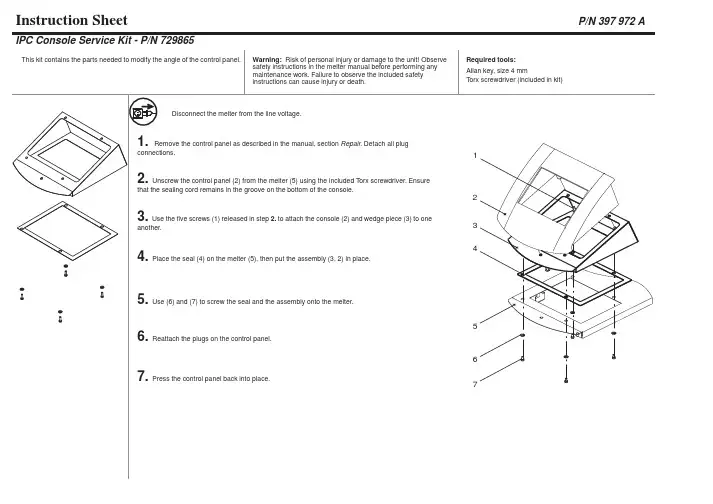

Nordson®诺信热熔胶机日常与定期维护工作内容保养安全须知*诺信热熔胶机，喉管及喷枪内含电路元件，操作不慎会造成危险。
请指定由受过专业训练的人员操作*安全眼镜，手套及长袖工作服是必备的，以免被热熔胶机，溅起的热熔胶和喷枪烫伤*拆卸管路接头前必须先释放内部胶压，以保安全*拆卸零件绝对不可用明火直接加热，应使用热风枪或浸泡在诺信专用清洗液中加热*水溶性及挥发性溶剂不可倒入密封容器中用以清洗部件，请特别留意可能带来爆炸着火的危险经常性保养程序*清洁空气过滤器杂质及积水*清洁电器箱内部灰尘*清洁胶机，喉管及喷枪外表*检查所有电器接头固定牢靠*检查所有液压部件接头是否有漏胶现象*检查所有密封件是否有漏胶现象*检查胶缸内是否有杂质日保养程序*随时保持热熔胶机清洁*保持热熔胶清洁及无污染，外来的杂质容易造成过滤网堵塞及损坏胶泵，过滤网堵塞也会造成出胶不稳定*清洁附在喷枪表面的炭化物，炭化物可能会影响喷枪的正常操作*检查密封圈，O型圈，垫片是否有破损和泄漏*将胶机内部的杂质从排污阀处排出月保养程序*清洁热熔胶机及喷枪的过滤器#将热熔胶机加热至操作温度#将胶泵压力调节气压调节至O#将适当的容器摆臵在排污阀下，打开排污阀和气压调节阀排胶，直至流出的热熔胶干净后再关闭气压调节阀#将过滤器以反时针方向旋松并取出#清洁过滤器外表及检查O型圈，正常后将过滤器送入并用手旋紧#打开气压调节阀直到干净的热熔胶流出再关闭气压调节阀并锁紧排污阀每六个月保养程序_……机械部分*将胶机加热至操作温度，排空胶箱内的热熔胶。
检查胶缸内是否有杂质，如有杂质用干净的抹布清洁胶缸*检查胶缸内壁是否有炭化层，如有炭化层请使用诺信专用清洗液清洗胶缸*清洁或更换胶机和喷枪的过滤网*清洁喷枪外表，清理喷嘴，保证喷嘴的畅通*检查喷枪是否有漏胶现象，如有漏胶现象请调节，维修，更换喷枪，喷头，喷嘴等需更换的部件每六个月保养程序……电气部分*清洁及检查胶机电器箱内部*检查所有电源连接线连接是否牢靠*检查所有电源连接线是否有破损现象，其他绝缘件是否牢靠*检查所有接线盒和接线柱是否牢固每次加胶程序*按时检查胶缸内的胶量是否在胶缸容量一半以下提示：保持胶量在胶缸容量一半以上，可防止炭化物的形成，并可避免胶泵在工作时因胶量不足而空打*再添加干净的热熔胶，直至胶缸顶端下25mm处或根据实际用胶量而定提示：确定热熔胶是干净无污的，切勿将外来的杂物带入胶缸内。
诺信EFD解决方案：用于设备和系统制造的精确流体点胶方案目录简介 (1)可靠的性能 (2)广泛的产品线 (3).....流体应用示例.. (4)整套点胶系统 (9)简化筛选过程 (10)合作制胜 (11)创新获得竞争优势 (12).....小型案例分析. (12)有用的资源 (13)获取更多信息 (14)照片由自动化厂商提供随着产品和解决方案的复杂成度越来越高，对设备制造商在设备设计、开发和安装方面的要求也越来越高，以此提高生产灵活性和生产效率，同时降低客户的综合成本。
因此，与经验丰富且具备创新性的供应商合作显得尤为重要，特别是在精确流体点胶领域。
与诺信EFD合作的优势•..可靠的解决方案，可实现一流的精确性及可重复性。
.点胶效果经过数百万次实践的检验•..作为供应商，我们可以提供多种流体点胶方案，几乎可以满足任意应用的所有需求.基于我们强大的专业背景，可以根据您客户的规格提供适合的点胶方案•..为您省去与多家供应商合作的困扰.简化筛选过程以节省时间•..我们与设备制造商有长期合作的经验.我们的技术支持团队遍布全球，可为您提供快捷服务•..我们能够提供创新方案，助您和您的客户迈向成功.通过通用的模块化点胶系统，帮助您的客户提高产能，与此同时降低成本诺信EFD可以成为您在流体点胶方面的合作伙伴，为您提供全方位的服务.-.包括设计、开发、安装，以及全球范围的售后支持。
简介可靠的性能Array当您考虑整套设备结构时，流体点胶系统可能不是最复杂的部件。
它可能不是成本最高的部件。
但是在处理流体时，不可靠的点胶系统会使整台设备的性能快速下降。
诺信EFD提供的点胶方案性能非常可靠，这是客户选择诺信EFD的重要原因。
通常我们首次与设备制造商接触，是通过客户指定EFD的设备。
诺信EFD在全球四十多个国家和地区设有办事处，在安装之前、安装过程中，以及安装之后可全程为您提供项目技术支持。
无论您身处何方，我们都是您值得信赖的合作伙伴。
