技术交底记录(沟槽开挖)

9、开槽的位置、线等需经有关人员复核。交底单位
接收单位
交底人
接收人
6、挖槽过程中，使用反铲挖掘机，配运行车运土，挖槽时有专人负责，槽底标高的测量如达到设计标高时，下面还有淤泥时，要及时通知有关人员进行复核，确认后，挖至好土层。
7、挖槽时在达到设计标高以上200mm时，停止机械挖土，在槽底转干爽后，采用人工清理槽底，保证槽底标高正确，平整，槽底土壤不受扰动。
8、设专人负责看泵、抽水，保证抽水不间断，槽底无积水。
施工技术交底记录
2020年月日
施管表5
工程名称
节能大厦
分部工程
给排水工程
分项工程名称
沟槽开挖
施工单位
交底内容:
1、不得扰动槽底土壤，如发现超挖，严禁用土回填。
2、槽底不得受水浸泡。
3、槽底高程允许偏差为（0—-20mm）。
4、排水沟平直，泄水坡度均匀，排水流畅，允许偏差为±50mm。
5、槽底两侧宽度不得小于设计规定。

6.沟槽中心线每侧的净宽度不应小于管道沟槽底部开挖宽度的一半,槽底高程的允许偏差:开挖土方时应为±20mm。
技术交底人
技术接底人
年月日

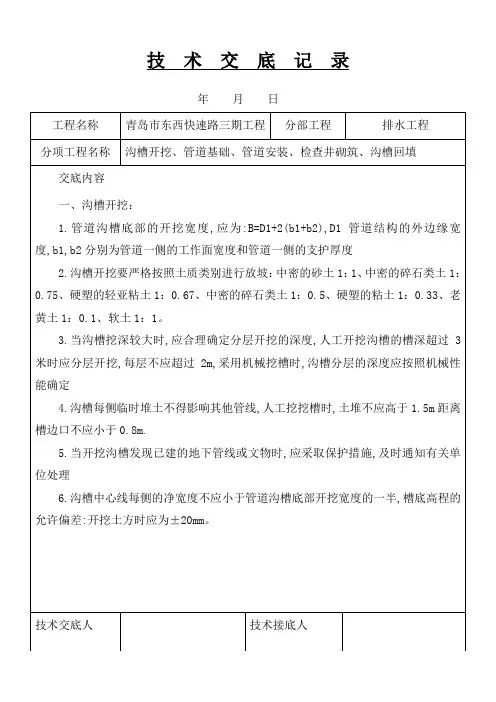

技术交底记录
工程名称
青岛市东西快速路三期工程
分部工程
排水工程
分项工程名称
沟槽开挖、管道基础、管道安装、检查井砌筑、沟槽回填
交底内容
二、管道基础
1、HDPE管道采用砂垫层基础，对一般土质，基底可铺设一层厚度为10CM的中粗砂基础。对软土地基或槽底处在地下水位以下时宜铺设厚度不小于20CM的沙砾基础。DN300、DN400管道需做1200砂垫层、DN500管道需做1800砂垫层
技术交底人
技术接底人
年月日
技术交底记录
工程名称
青岛市东西快速路三期工程
分部工程
排水工程
分项工程名称
沟槽开挖,管道安装
交底内容
2.DN200-DN600管道采用Φ1000圆形砖砌检查井、DN600-DN800采用Φ1250圆形砖砌检查井，DN800-DN1000采用矩形砖砌检查井
3.流槽：检查井内的流槽于井壁同时进行砌筑，表面应采用砂浆分层压实抹光，流槽应与上下游底部管道接顺，流槽高度为：雨水1/2管径、污水等于管径高度
3.当沟槽挖深较大时,应合理确定分层开挖的深度,人工开挖沟槽的槽深超过3米时应分层开挖,每层不应超过2m,采用机械挖槽时,沟槽分层的深度应按照机械性能确定
4.沟槽每侧临时堆土不得影响其他管线,人工挖挖槽时,土堆不应高于1.5m距离槽边口不应小于0.8m.
5.当开挖沟槽发现已建的地下管线或文物时,应采取保护措施,及时通知有关单位处理
2.管径≥DN500的地面排水管道采用承插式Ⅱ级钢筋混凝土管道，管道连接采用橡胶圈接口（雨水管道可采用水泥砂浆抹带接口）

单位工程
名称
施工单位
天气
施工部位
施工内容
沟槽开挖
安
全
技
术
交
底
内
容
1、按照施工方案的要求作业；
2、人工挖土时应由上而下，逐层挖掘，严禁偷岩或在孤石挖土，夜间应有充足的照明；
3、在沟槽（坑）操作时，应随时注意土壁的变动情况，如发现有大面积形象裂缝现象，必须暂停施工，报告项目经理进行处理；
4、在沟槽（坑）或深井下作业时，必须戴安全帽，严防上面土块及其物体下砸伤头部，雨水或地下水渗出时，应把水引到集水井加以排除；
4、人工挖土，前后操作人员间距离不应小于2m，堆土在1m以外并且高度不得超过1.5m；
5、严禁操作人员在酒后进入施工现场作业；
6、每个工人进入施工现场都必须头戴安全帽；
7、班组如果因劳力不足需要再招新工人时，应事先向项目部报告；
8、新工人进场后应先经过安全交底交底，并经安全考试合格后方可让其正式上岗；
名
沟槽开挖安全技术交底
本表一式两份，班组自存一份，安全工程师、技术负责人各归档一份。
9、开挖沟槽控制好高程，随挖随测，离槽底10cm时，由人工开挖，机械配合，防止超挖；
10、挖掘机作业：发动机起动后，铲斗内、臂杆、履带和机棚上严禁站人；工作位置必须平坦稳固，配合清坡、清底的工人，不准在机械回转半径下工作。机械、车辆必须有专人指挥。
交底人
签名
接受交底
负责人签名
交底
时间
年月日
作
业
人
员
签
5、挖土方时，如发现有不能辩认的物品或事没有预见到地电缆等，应及时停止操作，报告上级处理，严禁敲击或玩弄；
6、人工吊运泥土，应检查工具，绳索，钩子是否牢靠起吊时垂线下不得有人，用车子运土，应平整走道，清除障碍；

工程名称
亭湖区2009年农村饮水安全工程四标段（伍佑）
施工
单位
江苏中洲市政建设工程有限公司
交底单位
江苏中洲市政建设工程有限公司改水工程项目部
工序名称
水压ห้องสมุดไป่ตู้验
交底提要：
管道水压试验的标准
交底内容：
管道埋设好之后每个单元工程的都要做水压试验；
水压试验管道的设计工作压力为0.6MPa，试验压力为0.9Mpa,但≥0.8Mpa.
江苏中洲市政建设工程有限公司改水工程项目部
工序名称
沟槽回填
交底提要：
沟槽回填的标准
交底内容：
沟槽回填为素土回填，不得掺杂杂物；
不得带水回填，回填土应达到密实要求；
沟槽回填应达到设计高程，表面应平整
技术负责人
交底人
接受交底人
技术交底记录TJ1.5.4
注：本记录一式两份，一份交接受交底人，一份存档
工程名称
交底提要：
管道焊接、安装的标准和要求
交底内容：
1、焊接的管材，焊缝必须平整
2、管节的内翻应铲平
3、焊接接头的冷却时间应符合要求
4、胶接接头的材料必须将胶水涂刷均匀，不得漏涂
5、接头对接时必须将接头挤兑到位
技术负责人
交底人
接受交底人
技术交底记录TJ1.5.2
注：本记录一式两份，一份交接受交底人，一份存档
亭湖区2009年农村饮水安全工程四标段（伍佑）
施工
单位
江苏中洲市政建设工程有限公司
交底单位
江苏中洲市政建设工程有限公司改水工程项目部
工序名称
桥管施工
交底提要：
桥管施工的要求
交底内容：
桥管焊接焊缝应平整
