聚磷酸铵阻燃剂技术进展及应用
- 格式:pdf
- 大小:227.07 KB
- 文档页数:3

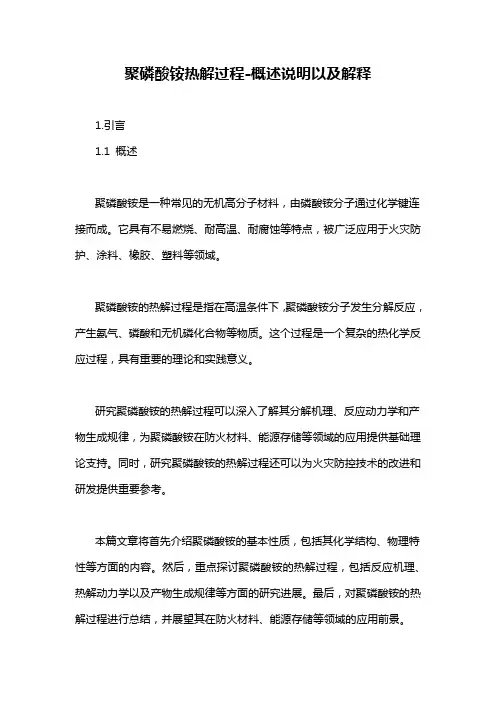

聚磷酸铵热解过程-概述说明以及解释1.引言1.1 概述聚磷酸铵是一种常见的无机高分子材料,由磷酸铵分子通过化学键连接而成。
它具有不易燃烧、耐高温、耐腐蚀等特点,被广泛应用于火灾防护、涂料、橡胶、塑料等领域。
聚磷酸铵的热解过程是指在高温条件下,聚磷酸铵分子发生分解反应,产生氨气、磷酸和无机磷化合物等物质。
这个过程是一个复杂的热化学反应过程,具有重要的理论和实践意义。
研究聚磷酸铵的热解过程可以深入了解其分解机理、反应动力学和产物生成规律,为聚磷酸铵在防火材料、能源存储等领域的应用提供基础理论支持。
同时,研究聚磷酸铵的热解过程还可以为火灾防控技术的改进和研发提供重要参考。
本篇文章将首先介绍聚磷酸铵的基本性质,包括其化学结构、物理特性等方面的内容。
然后,重点探讨聚磷酸铵的热解过程,包括反应机理、热解动力学以及产物生成规律等方面的研究进展。
最后,对聚磷酸铵的热解过程进行总结,并展望其在防火材料、能源存储等领域的应用前景。
通过深入研究聚磷酸铵的热解过程,有望为提高聚磷酸铵的防火性能、研发新型能源存储材料以及改进火灾防控技术等方面提供理论和实践指导,具有重要的科学意义和应用价值。
1.2 文章结构文章结构部分的内容可以描述为:文章将分为引言、正文和结论三个部分。
引言部分将概述聚磷酸铵热解过程的背景和重要性,介绍聚磷酸铵的基本性质,并说明文章的目的。
正文部分将包括两个小节,分别介绍聚磷酸铵的基本性质和热解过程。
在2.1小节中,将详细讨论聚磷酸铵的化学结构、物理性质以及其在工业中的应用。
在2.2小节中,将重点探讨聚磷酸铵在热解过程中的反应机制、产物生成和影响因素等内容。
结论部分将总结聚磷酸铵热解过程的关键要点,概括热解过程的主要研究进展。
并对聚磷酸铵热解过程的应用前景进行展望,指出其在能源领域、催化剂、阻燃材料等方面的潜在应用。
1.3 目的本文的主要目的是深入研究聚磷酸铵的热解过程,并总结和分析其关键要点。
通过对聚磷酸铵的基本性质和热解过程的深入探索,希望能够更好地理解其化学反应机制和热解行为。

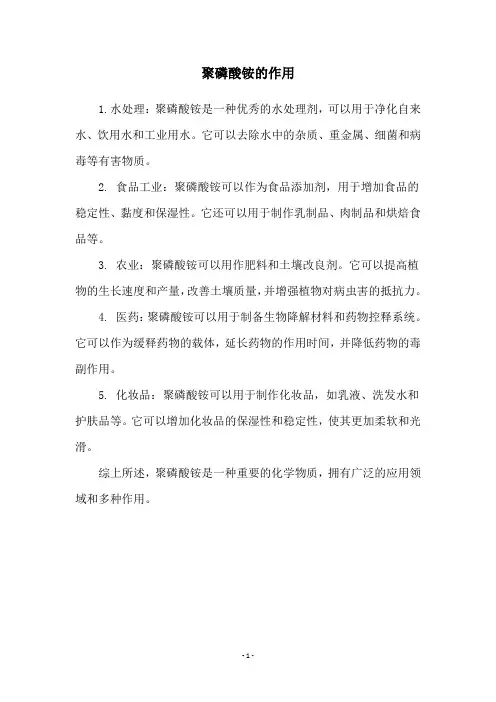

聚磷酸铵的作用
1.水处理:聚磷酸铵是一种优秀的水处理剂,可以用于净化自来水、饮用水和工业用水。
它可以去除水中的杂质、重金属、细菌和病毒等有害物质。
2. 食品工业:聚磷酸铵可以作为食品添加剂,用于增加食品的稳定性、黏度和保湿性。
它还可以用于制作乳制品、肉制品和烘焙食品等。
3. 农业:聚磷酸铵可以用作肥料和土壤改良剂。
它可以提高植物的生长速度和产量,改善土壤质量,并增强植物对病虫害的抵抗力。
4. 医药:聚磷酸铵可以用于制备生物降解材料和药物控释系统。
它可以作为缓释药物的载体,延长药物的作用时间,并降低药物的毒副作用。
5. 化妆品:聚磷酸铵可以用于制作化妆品,如乳液、洗发水和护肤品等。
它可以增加化妆品的保湿性和稳定性,使其更加柔软和光滑。
综上所述,聚磷酸铵是一种重要的化学物质,拥有广泛的应用领域和多种作用。
- 1 -。

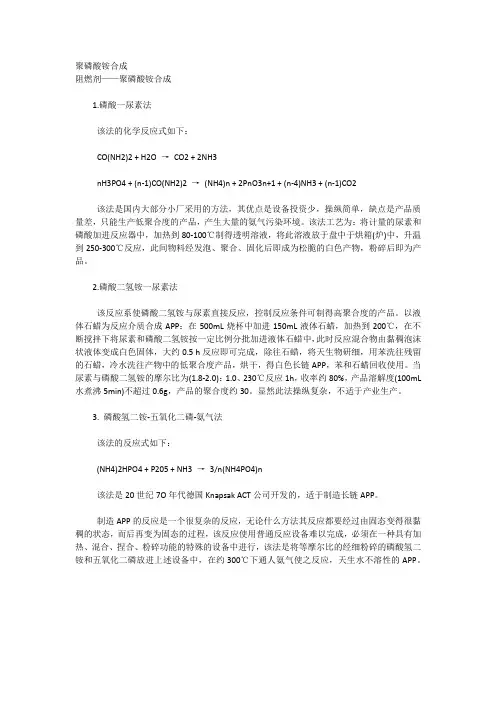

聚磷酸铵合成阻燃剂——聚磷酸铵合成1.磷酸一尿素法该法的化学反应式如下:CO(NH2)2 + H2O →CO2 + 2NH3nH3PO4 + (n-1)CO(NH2)2 →(NH4)n + 2PnO3n+1 + (n-4)NH3 + (n-1)CO2该法是国内大部分小厂采用的方法,其优点是设备投资少,操纵简单,缺点是产品质量差,只能生产低聚合度的产品,产生大量的氨气污染环境。
该法工艺为:将计量的尿素和磷酸加进反应器中,加热到80-100℃制得透明溶液,将此溶液放于盘中于烘箱(炉)中,升温到250-300℃反应,此间物料经发泡、聚合、固化后即成为松脆的白色产物,粉碎后即为产品。
2.磷酸二氢铵一尿素法该反应系使磷酸二氢铵与尿素直接反应,控制反应条件可制得高聚合度的产品。
以液体石蜡为反应介质合成APP:在500mL烧杯中加进150mL液体石蜡,加热到200℃,在不断搅拌下将尿素和磷酸二氢铵按一定比例分批加进液体石蜡中,此时反应混合物由黏稠泡沫状液体变成白色固体,大约0.5 h反应即可完成,除往石蜡,将天生物研细,用苯洗往残留的石蜡,冷水洗往产物中的低聚合度产品,烘干,得白色长链APP,苯和石蜡回收使用。
当尿素与磷酸二氢铵的摩尔比为(1.8-2.0):1.0、230℃反应1h,收率约80%,产品溶解度(100mL水煮沸5min)不超过0.6g,产品的聚合度约30。
显然此法操纵复杂,不适于产业生产。
3. 磷酸氢二铵-五氧化二磷-氨气法该法的反应式如下:(NH4)2HPO4 + P205 + NH3 →3/n(NH4PO4)n该法是20世纪7O年代德国Knapsak ACT公司开发的,适于制造长链APP。
制造APP的反应是一个很复杂的反应,无论什么方法其反应都要经过由固态变得很黏稠的状态,而后再变为固态的过程,该反应使用普通反应设备难以完成,必须在一种具有加热、混合、捏合、粉碎功能的特殊的设备中进行,该法是将等摩尔比的经细粉碎的磷酸氢二铵和五氧化二磷放进上述设备中,在约300℃下通人氨气使之反应,天生水不溶性的APP。

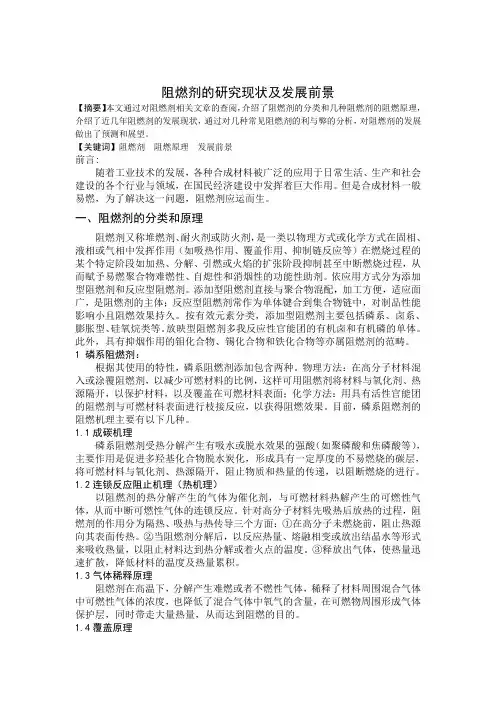

阻燃剂的研究现状及发展前景【摘要】本文通过对阻燃剂相关文章的查阅,介绍了阻燃剂的分类和几种阻燃剂的阻燃原理,介绍了近几年阻燃剂的发展现状,通过对几种常见阻燃剂的利与弊的分析,对阻燃剂的发展做出了预测和展望。
【关键词】阻燃剂阻燃原理发展前景前言:随着工业技术的发展,各种合成材料被广泛的应用于日常生活、生产和社会建设的各个行业与领域,在国民经济建设中发挥着巨大作用。
但是合成材料一般易燃,为了解决这一问题,阻燃剂应运而生。
一、阻燃剂的分类和原理阻燃剂又称堆燃剂、耐火剂或防火剂,是一类以物理方式或化学方式在固相、液相或气相中发挥作用(如吸热作用、覆盖作用、抑制链反应等)在燃烧过程的某个特定阶段如加热、分解、引燃或火焰的扩张阶段抑制甚至中断燃烧过程,从而赋予易燃聚合物难燃性、自熄性和消烟性的功能性助剂。
依应用方式分为添加型阻燃剂和反应型阻燃剂。
添加型阻燃剂直接与聚合物混配,加工方便,适应面广,是阻燃剂的主体;反应型阻燃剂常作为单体键合到集合物链中,对制品性能影响小且阻燃效果持久。
按有效元素分类,添加型阻燃剂主要包括磷系、卤系、膨胀型、硅氧烷类等。
放映型阻燃剂多我反应性官能团的有机卤和有机磷的单体。
此外,具有抑烟作用的钼化合物、锡化合物和铁化合物等亦属阻燃剂的范畴。
1 磷系阻燃剂:根据其使用的特性,磷系阻燃剂添加包含两种。
物理方法:在高分子材料混入或涂覆阻燃剂,以减少可燃材料的比例,这样可用阻燃剂将材料与氧化剂、热源隔开,以保护材料,以及覆盖在可燃材料表面;化学方法:用具有活性官能团的阻燃剂与可燃材料表面进行枝接反应,以获得阻燃效果。
目前,磷系阻燃剂的阻燃机理主要有以下几种。
1.1成碳机理磷系阻燃剂受热分解产生有吸水或脱水效果的强酸(如聚磷酸和焦磷酸等),主要作用是促进多羟基化合物脱水炭化,形成具有一定厚度的不易燃烧的碳层,将可燃材料与氧化剂、热源隔开,阻止物质和热量的传递,以阻断燃烧的进行。
1.2连锁反应阻止机理(热机理)以阻燃剂的热分解产生的气体为催化剂,与可燃材料热解产生的可燃性气体,从而中断可燃性气体的连锁反应。
第24卷㊀第3期2016年6月㊀材㊀料㊀科㊀学㊀与㊀工㊀艺MATERIALSSCIENCE&TECHNOLOGY㊀Vol 24No 3Jun.2016㊀㊀㊀㊀㊀㊀doi:10.11951/j.issn.1005-0299.20160312环状磷腈/聚磷酸铵/三聚氰胺膨胀阻燃环氧树脂研究王会娅,卢林刚,陈英辉,郭㊀楠,杨守生(中国人民武装警察部队学院,河北廊坊,065000摘㊀要:本文以DOPO衍生物六(4-DOPO羟甲基苯氧基)环三磷腈(DOPOMPC)㊁聚磷酸铵(APP)以及三聚氰胺(MEL)形成复配膨胀体系(IFR)阻燃环氧树脂.采用极限氧指数(LOI)㊁水平㊁垂直燃烧(UL-94)方法研究了IFR体系对环氧树脂体系阻燃性能影响,通过锥形量热(CONE)研究了体系燃烧特性,通过扫描电子显微镜(SEM)对体系成炭情况进行观察.结果表明,IFR膨胀阻燃体系对环氧树脂具有良好的协同阻燃作用,其中8%DOPOMPC/8%APP/4%MEL(EP3)体系LOI值较纯EP(EP0)提高37.8%;各项燃烧参数也得到了改善,热释放速率峰值(pk-HRR)㊁有效燃烧热平均值(av-EHC)㊁比消光面积平均值(av-SEA)及一氧化碳释放速率平均值(av-CO)相对于10%DOPOMPC/10%APP/EP(EP1)分别降低了53.8%㊁84.4%㊁57.7%和75.8%;拉伸强度㊁弯曲强度和冲击强度较EP1分别提高了1.3倍㊁79.4%和2.5倍;宏观拍摄和扫描电镜结果表明EP3膨胀炭层连续㊁均匀㊁致密,阻燃效果良好.关键词:三聚氰胺;膨胀阻燃;环氧树脂;协同阻燃中图分类号:TQ323.8文献标志码:A文章编号:1005-0299(2016)03-0068-06Studyofsynergisticintumescentflame⁃retardantepoxyresinbasedonMELandDOPOderivativesWANGHuiya,LULingang,CHENYinghui,GUONan,YANGShousheng(ChinesePeopleᶄsArmedPoliceForceAcademy,Langfang065000,China)Abstract:Synergisticmelamine(MEL),hexalis⁃(4⁃DOPO⁃methanolphen⁃oxy)⁃cyclotriphosphazene(DOPOMPC)andpolyphosphate(APP)wereaddedtoEpoxyresin(EP)toformanintumescentflameretardantsystem(IFR).TheflameretardancyofepoxyresinthatwasaddedwithdifferentMELadditiveamountwasmeasuredbyUL⁃94vertical/horizontalburningtestandlimitedoxygenindex(LOI)test.ThermalstabilityandmechanicalpropertiesofepoxyresinwerealsoinvestigatedbyTGAandCONE.TheflameretardantmechanismofepoxyresinwasinvestigatedbySEM.ResultsshowedthatproperadditionofMELplayedaroleofsynergis.Thelimitedoxygenindexvaluecoulddecline37.8%forthesampleEP3(8%DOPOMPC/8%APP/4%MEL).Theconeexperimentalresultsshowedthatthepeakvalueheatreleaserate,averagevalueeffectiveheatofcombustion,theaveragevaluespecificextinctionareaandtheaveragevaluecarbonmonoxideoftheEP3wererespectivelyreduced53.8%㊁84.4%㊁57.7%and75.8%comparedtothoseofEP1(10%DOPOMPC/10%APP/EP).Andthetensilestrength,flexuralstrengthandimpactstrengthwereincreasedby1.3times,79.4%and2.5timescomparedtoEP1;TheobservationofthemacroandmicromorphologyshowedthatthecarbonlayerofEP3wasconsecutive,evenanddense.Keywords:melamine(MEL);intumescentflameretardan;epoxyresin;synergisticeffect收稿日期:2016-02-22.基金项目:国家自然科学基金项目(214722241);河北省自然科学基金资助项目(E2016507027).作者简介:王会娅(1974 ),女,副教授.通信作者:卢林刚,E⁃mail:llg@iccas.ac.cn.㊀㊀磷杂菲(DOPO)和磷腈模块均是有机磷系阻燃剂中后起之秀,它们的结构组成决定了其作为阻燃剂组成单元时阻燃高效性[1-8].新近合成的P-N膨胀型阻燃剂六(4-DOPO羟甲基苯氧基)环三磷腈(DOPOMPC)是集磷杂菲(DOPO)和磷腈模块于一体的星状分子,其与聚磷酸铵(APP)复配作用于易燃高分子材料环氧树脂时表现出良好的阻燃效果,但材料力学性能大幅度下降是该新型阻燃剂推向市场㊁应用于环氧树脂材料阻燃的重大阻力[9-12].本课题将三聚氰胺(MEL)[13-15]作为膨胀体系中的气源引入DOPOMPC/APP/EP复配成新的膨胀阻燃体系(IFR),以期提高环氧树脂阻燃性能,以及改善其力学性能.O O HPC HOO HOP CO H O P OC H O HH OC HOPOO HH COPOOPC H O O HOPNNPP NOOOOO图1㊀六(4-DOPO羟甲基苯氧基)环三磷腈(DO⁃POMPC)结构式1㊀实㊀验1.1㊀主要原料依据参考文献[7]合成六(4-DOPO羟甲基苯氧基)环三磷腈(DOPOMPC);聚磷酸铵II型(APP),平均聚合度>1500,工业级,青岛海化阻燃材料有限公司;间苯二胺(m-PDA),分析纯,天津大茂化学试剂厂;E-44环氧树脂,工业级,蓝星新材料无锡树脂厂;三聚氰胺(MEL),分析纯,天津赢达稀贵化学试剂厂;其他试剂均为分析纯.1.2㊀主要设备及仪器氧指数仪HC-2CZ,南京上元分析仪器厂;水平垂直燃烧仪UL94SCZ-3,南京上元分析仪器厂;锥形量热仪S001,英国FTT公司;万能电子试验机XWW-10A,河北承德金建检测仪器有限公司;简支梁冲击试验机XJJ-5,河北承德金建检测仪器有限公司;扫描电子显微镜KYKY2800,中科科仪厂.1.3㊀性能测试按照GB/T2406 93进行氧指数测定,每组试样数10,尺寸120.0mmˑ6.5mmˑ3.0mm;按ANSI/UL94 2010进行水平垂直燃烧测定,每组样条数5,尺寸130.0mmˑ12.5mmˑ3.0mm;按ASTME 1354标准进行锥形量热实验,热辐射功率35kW㊃m-2,每组试样数2,尺寸100mmˑ100mmˑ4mm;按照GB1040 92㊁GB/T9341 2000进行拉伸强度㊁弯曲强测定,加载强度均为2mm㊃min-1;按照GB/T1043 2008进行耐冲击强度测定,冲击速度2.9m㊃s-1;将燃烧后炭层粘到样品盘上,断口表面经喷金处理,通过SEM上进行形貌分析.1.4㊀阻燃环氧树脂制备参考表1配方,设定鼓风干燥箱温度为80ħ,对模具进行预热,降低环氧树脂粘度;按照配方称取固化剂间苯二胺,置于鼓风干燥箱使其熔化为液态.于80ħ下依次将已干燥的DO⁃POMPC,APP和MEL加至EP,搅拌使混合均匀;将固化剂间苯二胺与混合阻燃剂的EP倒入已预热模具中,固化4h后自然冷却.将混合物倒入双辊塑炼机进行混炼㊁塑化㊁拉片,将片材放入模具中,经平板硫化机加热㊁加压㊁冷却,最后裁剪得到所需标准试样.表1㊀纯EP及DOPOMPC/APP/MEL/EP复合材料的配方样品EPm-PDADOPOMPCAPPMELEP090.99.1000EP172.77.310100EP272.77.3992EP372.77.3884EP472.77.37.57.55EP572.77.36.76.76.7EP672.77.35510EP772.77.33.33.313.4EP872.77.32.52.5152㊀结果与讨论2.1㊀极限氧指数(LOI)㊁UL-94燃烧分析表2为纯EP(EP0)及复合材料LOI㊁UL-94燃烧性能测试数据.经DOPOMPC/APP阻燃的环氧树脂(EP1)体系LOI值从纯EP0时的25.4%增至36.3%,较EP0提高41.8%,实现材料难燃;保持阻燃剂总添加量20%(质量分数)不变,添加不同质量分数的MEL制得EP2 EP8阻燃体系,在UL94燃烧试验中,DOPOMPC/APP/MEL/EP体系两次施焰时间均很短,小于4s,且移开火焰后迅速自熄,基本不存在有焰燃烧,均达到V-0级;但体系LOI值随MEL量增加逐渐降低,这是因为MEL加入使阻燃剂受热分解产生气源量增加,导致燃烧初期所形成的炭层破裂;其中EP3(8%DOPOMPC/8%APP/4%MEL/EP)体系LOI值为35%,虽较EP1略有下降,但相比EP0仍提高37.8%;EP3燃烧后形成炭层硬度较大,整个样条均燃烧完毕无断裂,表明适量的MEL添加至DO⁃POMPC/APP体系,能够提高炭层质量.㊃96㊃第3期王会娅,等:环状磷腈/聚磷酸铵/三聚氰胺膨胀阻燃环氧树脂研究表2㊀DOPOMPC/APP/MEL/EP复合材料的氧指数和UL94测试结果样品LOI/%UL94HBUL94VEP025.4HB-3-16.1V-2EP136.3HBV-0EP234.6HBV-0EP335.0HBV-0EP430.0HBV-0EP529.6HBV-0EP628.2HBV-0EP728.2HBV-0EP828.0HBV-0Notes:LOI⁃Limitedoxygenindex;UL94HB⁃Horizontalflametest;UL94⁃flametest.2.2㊀燃烧特性分析2.2.1㊀易燃性和释热特性分析表3㊁图2分别为复合材料锥形量热试验相关数据及热释放速率与时间关系曲线.由表3数据可知,纯EP0的HRR曲线陡峭,170s时被引燃,很快达到峰值1243.27kW㊃m-2,平均热释放速率av-HRR达286.73kW㊃m-2,热释放总量THR达104.31MJ㊃m-2;经DOPOMPC/APP阻燃的EP1引燃时间增加至200s,HRR曲线明显平缓,pk-HRR值㊁av-HRR和THR值较EP0分别降至314.37kW㊃m-2㊁74.75kW㊃m-2㊁28.19MJ㊃m-2,降幅74.7%㊁73.9%㊁73.0%,表明DOPOMPC/APP的加入延缓了环氧树脂热降解,具有良好的阻燃作用;经DOPOMPC/APP/MEL膨胀阻燃剂的引入使EP2 EP8体系HRR进一步降低,HRR曲线较EP1更加平缓,燃烧时间延长,体系引燃时间较EP1均有不同程度提前,这是由于MEL受热先于阻燃剂以及APP发生分解;随MEL添加量增加pk-HRR㊁av-HRR及THR呈现先降后增的趋势,其中EP3降幅最大,其pk-HRR㊁av-HRR及THR较EP1分别降至145.22kW㊃m-2㊁68.25kW㊃m-2㊁27.05MJ㊃m-2,降幅53.8%㊁8.7%㊁4.1%;此外,由图2可见,经添加DOPOMPC/APP/MEL复合阻燃材料体系的HRR曲线呈M峰形,为高效膨胀阻燃的典型特征,有效抑制环氧树脂的热分解性能,抑制了火灾蔓延.表3㊀DOPOMPC/APP/MEL/EP复合材料的锥形量热试验数据样品TTI/spk-HRR/(kW㊃m-2)av-HRR/(KW㊃m-2)av-EHC/(MJ㊃kg-1)av-SEA/(m2㊃kg-1)av-CO/(kg㊃kg-1)THR/(MJ㊃m-2)EP01701243.27286.7328.991115.060.18104.31EP1200314.3774.7588.993583.380.2928.19EP2100189.1177.2213.561319.500.0817.33EP3160145.2268.2513.901515.080.0727.05EP4180147.9887.4215.691472.700.0742.90EP5130179.1779.3815.75125.140.0731.24EP6195142.6892.1817.282961.190.0566.94EP7145210.36119.0016.151711.860.0555.00EP8105289.22158.9317.19569.150.0463.61Notes:TTI⁃Timetoignition;pk⁃HRR⁃Peakheatreleaserate;av⁃HRR⁃Averageheatreleaserate;av⁃EHC⁃Averageeffectiveheatofcombustion;av⁃SEA⁃Averagespecificextinctionarea;av⁃CO⁃COaveragereleaserate;THR⁃Totalheatrelease.120010008006004002000100200300400t /sH R R /(k W m -2)E P 0E P 1E P 2E P 3E P 6图2㊀纯EP及部分阻燃复合材料的热释放速率曲线由表3数据可见,EP1的平均有效燃烧热(av-EHC)相较EP0从28.99MJ㊃kg-1升高至88.99MJ㊃kg-1,气相燃烧程度大幅增加;而经DOPOMPC/APP/MEL膨胀阻燃作用的EP2 EP8试样av-EHC较EP1明显降低,且相较EP0降幅显著,最低降至13.56MJ㊃kg-1;其中MEL添加量为4%(EP3)时,较EP1㊁EP0分别下降84.4%㊁52.1%.表明MEL可以通过促进体系成炭实现固相阻燃,抑制热分解速率,而且其分解产生的不燃气体不仅可以稀释可燃气体和氧气浓度,实现气相阻燃,从而降低材料的火灾危险性.2.2.2㊀生烟特性及烟毒性分析图3中(a)㊁(b)分别为复合材料比消光面积曲线和CO释放速率曲线.比消光面积(SEA)㊁CO释放量越大,材料烟毒危险性越大.由表3数据和图3曲线可见,EP1体系av-SEA㊁av-CO相较EP0分别增幅2.21倍㊁61.1%,DOPOMPC/APP使体系烟毒性显著增加;加入MEL后,EP2 EP8体系SEA㊁CO比EP1大幅度降低,特别是CO释放量在加入MEL后得到明显抑制,使体系在燃烧中㊃07㊃材㊀料㊀科㊀学㊀与㊀工㊀艺㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第24卷㊀期才有大量烟气产生;其中EP3的av-SEA㊁av-CO比EP1分别降低57.7%,75.9%,效果最好,实现了抑烟和减少CO释放的效果.450040003500300025002000150010005000050100150200250300350S E A /(m 2k g -1)t /s E P 0E P 1E P 31.51.00.550100150200250300350C O Y /(k g k g -1)t /sE P 0E P 1E P 3(a )(b )图3㊀(a)㊁(b)分别为EP0㊁EP1和EP3样品的比消光面积以及CO释放率曲线2.2.3㊀燃烧特性指数分析表4为复合材料四项燃烧性能指数.表4㊀阻燃体系的燃烧性能指数样品FGI/(kW㊃m-2㊃s-1)THRI6min/(MJ㊃m-2)TSPI6min/(m2㊃g㊃kg-1㊃s-1)ToxPI6min/(g㊃s-1)EP07.312.013.551.19EP11.571.433.741.06EP21.891.313.250.47EP30.911.393.380.47EP40.791.503.420.57EP51.381.462.320.52EP60.731.523.700.41EP71.451.633.610.47EP82.751.763.220.56Notes:FGI⁃Firegrowthindex;THR6min⁃Totalheatreleaseindex;TSPI6min⁃Totalsmokeproduceindex;ToxPI6min⁃Toxicgasproduceindex.由表4可见,DOPOMPC/APP阻燃的试样EP1较EP0除TSPI6min略有升高外,其余三项指数分别下降78.5%㊁28.9%㊁10.9%,表明DOPOMPC/APP虽降低了材料对热反应能力,但抑烟效果并不理想;而DO⁃POMPC/APP/MEL阻燃的的EP2 EP8体系四项指数均有不同程度降低,随MEL比例增加整体呈现先增后减的趋势,FGI最低降至0.73kW㊃m-2㊃s-1,TSPI6min最低降至2.32m2㊃g㊃kg-1㊃s-1;其中EP3综合效果最佳,四项燃烧性能指数较EP0分别降幅87.6%㊁30.8%㊁4.8%㊁60.5%,较EP1分别降幅42.0%㊁2.8%㊁9.6%㊁55.7%,可见相较DOPOMPC/APP/EP阻燃体系,MEL的加入使材料火势蔓延㊁火灾中放热量㊁烟气和有毒气体生成得到进一步遏制.因此适量MEL可与DOPOMPC/APP呈现出良好协同效果,形成优质膨胀炭层,隔热㊁隔氧,降低环氧树脂火灾危险性.2.3㊀力学性能分析表6为复合材料力学性能试验结果.由于DO⁃POMPC/APP阻燃体系与基体间极性相差较大,难以相容,EP1各项力学参数严重下降,拉伸强度㊁断裂伸长率㊁弯曲强度及弯曲模量㊁冲击强度较EP0分别降幅68.4%㊁85.1%㊁68.0%㊁16.7%㊁75.4%;MEL的加入使DOPOMPC/APP/MEL阻燃的EP2 EP8试样各项力学性能均有大幅度提高,且随MEL比例增加呈现先增大后减小的趋势;其中EP3的力学性能增幅最大,与EP1相比,拉伸强度㊁断裂伸长率㊁弯曲强度㊁弯曲模量和冲击强度分别提高了1.3倍㊁3.6倍㊁79.4%㊁56.6%和2.5倍,表明MEL的引入不仅改善了阻燃环氧树脂的弹性,而且提高了体系韧性.这可能是由于三聚氰胺与共混物的分子链产生了物理缠结,当外力作用时,基体通过产生银纹而吸收部分能量,起到了增韧效果.表6㊀纯EP及DOPOMPC/APP/MEL/EP阻燃体系力学性能测试数据样品拉伸强度/MPa断裂伸长率/%弯曲强度/MPa弯曲模量/MPa冲击强度/(kJ㊃m-2)EP0140.105.45286.2846.0926.40EP144.330.8191.5538.406.49EP288.673.00156.9844.0513.07EP3102.193.75164.2360.1522.63EP457.271.67146.2545.2020.73EP543.281.37125.1040.1617.79EP650.051.43127.8652.8120.76EP754.812.15127.2858.6014.69EP857.742.04120.4654.8211.542.4㊀炭层宏观及微观形貌分析2.4.1㊀膨胀炭层宏观形貌分析图4为EP0㊁EP1㊁EP3炭层宏观形貌.膨胀阻燃材料在燃烧过程中能否生成优质㊁高效炭层,是影响其阻燃效果的关键.由图4可见,EP0炭层略有膨胀,但多处破损,无法形成有效覆盖;相比之下,DOPOMPC/APP阻燃下EP1燃烧后形成的炭层致密坚硬,体积膨胀较大,可有效隔热隔氧[6];㊃17㊃第3期王会娅,等:环状磷腈/聚磷酸铵/三聚氰胺膨胀阻燃环氧树脂研究加入DOPOMPC/APP/MEL体系的EP3炭层呈圆锥状,均匀覆盖于材料表面,体积㊁致密度较EP1进一步提高,MEL作为气源分解释放大量气体促进炭层迅速膨胀,蓬松多孔的结构使基体与炭层表面存在一定温度梯度,基体表面温度较火焰温度低得多,减缓了环氧树脂进一步降解并释放可燃性气体的可能性,同时隔绝了外界氧的进入,从而在相当长的时间发挥了良好的阻燃效应.(a)E P0(b)E P1(c)E P3图4㊀EP0、EP1和EP3的炭层宏观形貌2.4.2㊀膨胀炭层微观形貌分析图5 图7为EP0㊁EP1和EP3炭层微观形貌.由图可见,EP0炭层表面凹凸多孔,放大500倍的图片中炭层薄弱难以有效隔热隔氧;EP1炭层较EP0致密厚实,呈片层状且相互粘连,这是因为APP作为酸源分解㊁脱水形成偏磷酸或聚偏磷酸,其中一部分附着于材料表面使粘度增加,进而形成致密有效的炭层[6];EP3炭层致密㊁连续,有许多凹陷区域,这是因为MEL㊁DOPOMPC与APP组成的三元膨胀体系在受热时分解生成大量NH3㊁水蒸气及其他气体没有突破炭层阻隔,留在基体内部使得炭层内表面出现凹陷区域;与EP1炭层相比,EP3炭层表面结构更为均匀,呈现为一个整体,表明MEL与DOPOMPC/APP之间协同作用明显,能够充分发挥炭层隔热㊁隔氧㊁抑烟作用,从而提高环氧树脂的阻燃性能.(a)E P0(低倍)(b)E P0(高倍)图5㊀EP0燃烧后的SEM图片(b)E P1(高倍)(a)E P1(低倍)图6㊀EP1燃烧后的SEM图片㊃27㊃材㊀料㊀科㊀学㊀与㊀工㊀艺㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀㊀第24卷㊀(a)E P3(低倍)(b)E P3(高倍)图7㊀EP3燃烧后的SEM图片3㊀结㊀论1)制备了DOPOMPC/APP/MEL/EP阻燃复合材料,固定阻燃体系总添加量25%和DO⁃POMPC/APP为1/1,改变MEL组分,添加2%的MEL(EP3)阻燃体系的氧指数达到35.0%.2)锥形量热测试实验表明,DOPOMPC/APP/MEL/EP(PE3)火灾危险性最低,其pk-HRR㊁av-HRR㊁av-EHC㊁av-CO较纯PE0分别降低88.3%㊁76.2%㊁52.1%㊁和61.1%,呈现出良好的抑热抑毒效果.扫描电镜分析表明DOPOMPC/APP/MEL/EP燃烧形成的炭层致密,阻隔效应强.3)力学性能测试表明,DOPOMPC/APP/MEL/EP阻燃复合材料物理机械性能得到有效改善.参考文献:[1]㊀陈胜,李光斗,桂明胜等.含磷腈衍生物阻燃粘胶纤维的结构与性能[J].合成纤维工业,2006,29(2):33-36.CHENsheng,YEGuangdou,GUIMingsheng,etal.Struetureandpropertiesofflame⁃retardantviscoserayoncontainingphosphazenederivatives[J].ChinaSyntheticFiberindustry,2006,29(2):33-36.[2]㊀杨连成,陶再洲,钟晓萍等.反应型DOPO基阻燃剂在环氧树脂中的应用[J].热固性树脂,2008,23(6):38-44.YANGLiancheng,TAOZaizhou,ZHONGXiaoping,etal.Applicationsofreactive⁃typeDOPObasedflameretardantinepoxyresins[J].Thermosettingresin,2008,23(6):38-44.[3]㊀MAHaiyun,FANGZhengping.Synthesisandcarboniza⁃tionchemistryofaphosphorous⁃nitumescentflameretard⁃ant[J].ThermochimicaActa,2012,(543):130-136.[4]㊀XUJZ,HEZM,WUWH.etal.Studyofthermalpropertiesofflameretardantepoxyresintreatedwithhexakis[p⁃(hydroxymethyl)phenoxy]cyclotriphosp⁃hazene[J].Therm.Anal.Calorim.2013,114(3):1341-1350.[5]㊀WANGX,HUY,SONGL.etal.Preparation,flameretardancyandthermaldegradationofepoxythermosetsmodifiedwithphosphorous/nitrogen⁃containingglycidylderivative[J].PolymersforAdvancedTechnologies,2012,23(2):190-197.[6]㊀CHENYANGYW,LEEHF,YUANCY.Aname_retardantphosphateandcyclotriphosphazenecontainingepoxyresin:synthesisandproperties[J].JPolymSciA:PolymChem,2000,(38):972-981[7]㊀KLINKOWSKIChristoph,ZANGLin,DORINGMan⁃fred.DOPO⁃basedflameretardants:synthesisandflameretardantefficiencyinpolymers[J].MaterialsChina,2013,32(3):145-158[8]㊀王宝仁,杨连成.DOPO衍生物在阻燃环氧树脂中的应用研究进展[J].化工新型材料,2010,38(3):51-54.WANGBaorenYANGLiancheng.Theprogressintheappli⁃cationsofDOPOdirevativesinflameretarantepoxyreins[J].NewChemicalMatierials,2010,38(3):51-54.[9]㊀卢林刚,陈英辉,王舒衡等.新型磷氮膨胀性阻燃剂/OMMT协同阻燃环氧树脂的制备及阻燃性能[J].材料研究学报,2014,28(6):455.LULingang,CHENYinghui,WANGShuheng,etal.Preparationandflameretardancyofintumescentflame⁃retardantepoxyresin[J].ChineseJournalofMaterialsResearch.2014,28(6):455.[10]卢林刚,王晓,杨守生等.单组分磷-氮膨胀阻燃剂的合成及成炭性能[J].高分子材料科学与工程,2012,28(7),10-13.LULingang,WANGXiao,YANGShousheng,etal.SynthesisandcharringofarborescentmonomolecularP-Nintumescentflameretardant[J].PolymerMaterialsScienceandEngineering,2012,28(7),10-13.[11]杨守生,王学宝,陈英辉等.膨胀阻燃剂/CaCO3协效阻燃环氧树脂[J].灭火剂与阻燃材料,2013,32(2),194-196.YANGShousheng,WANGXuebao,CHENYinghuietal.Intumescentflameretardants/CaCO3synergisticflameretardantepoxyresin[J].FireExtinguishingAgentandFlameRetardantMaterial,2013,32(2),194-196.[12]杨守生.星状单分子磷氮膨胀型阻燃剂在防火涂料中的应用研究[J].涂料工业,2014,44(11),46-51.YANGShousheng.Applicationofstar⁃shapedunimolecu⁃larintumescentflameretardantinfireproofcoatings[J].PaintandCoatingIndustry,2014,44(11),46-51.[13]JAHROMIS,GABRIELSEW,BRAMA.Effectofmelaminepolyphosphateonthermaldegradationofpolyamides:acombinedX⁃raydiffractionandsolid⁃stateNMRstudy.Polymer,2003,44(l):25-37.[14]LIUMeifang,LIUYuan,WANGQi.,Flameretardedpolypropylenewithmelaminephosphateandpentaeryth⁃ritol/polyurethanecompositecharringagent.Macromo⁃lecularMaterialsandEngineering,2007,292,206-213.[15]SUZUKIK,SHISHIDOK,SHINDOM.Melaminepolymetaphosphateand.proeessforitsproduction.USPatent,6008349.1999.(编辑㊀张积宾)㊃37㊃第3期王会娅,等:环状磷腈/聚磷酸铵/三聚氰胺膨胀阻燃环氧树脂研究。
硅烷偶联剂改性聚磷酸铵的制备及其阻燃热塑性聚氨酯弹性体的性能研究王洪志;焦传梅【摘要】采用硅烷偶联剂KH550(AMEO)无水条件下改性聚磷酸铵(APP),并用于阻燃热塑性聚氨酯弹性体(TPU).通过扫描电镜-能谱分析(SEM-EDS)手段研究了APP@AMEO的结构与元素分布特点.并且通过锥形量热仪(CCT)、微型量热仪(MCC)、烟密度仪(SDT)和热重红外联用(TG-IR)等手段研究了阻燃TPU的燃烧和热降解性能.CCT结果表明:APP@AMEO能够明显降低TPU复合材料的热释放速率(HRR)、总热释放(THR),生烟速率(SPR)等,其中含有质量分数为12.5%APP@AMEO的TPU复合材料(TPU/APP-2)的HRR峰值比含相同含量APP的TPU复合材料(TPU/APP)的HRR峰值降低了8.7%.SDT结果表明:无焰条件下APP@AMEO能够使得TPU复合材料的光通量(LF)显著提高.TG-IR结果显示:APP@AMEO不仅能够显著提高TPU的热稳定性,而且能够降低有毒有害气体的生成.【期刊名称】《青岛科技大学学报(自然科学版)》【年(卷),期】2018(039)005【总页数】9页(P85-93)【关键词】硅烷偶联剂KH550;聚磷酸铵;热塑性聚氨酯弹性体;阻燃【作者】王洪志;焦传梅【作者单位】青岛科技大学环境与安全工程学院,山东青岛266042;青岛科技大学环境与安全工程学院,山东青岛266042【正文语种】中文【中图分类】TQ328近年来,热塑性聚氨酯弹性体(TPU)作为一种新型的有机高分子合成材料,因其具有优异的物理性能,如耐磨性、耐低温,高强度、高弹性、耐油、耐化学药品等,已广泛应用于医药、国防、运动、工业等行业。
然而,TPU本身属于极其易燃的材料,遇到明火会持续燃烧、发生严重的熔融滴落、产生大量烟气等,这极大地限制了其在一些行业的应用[1-3]。
提高TPU阻燃特性常用的方法有添加填料、对TPU主链进行接枝改性、改变材料组成、与其它高分子材料共混等。

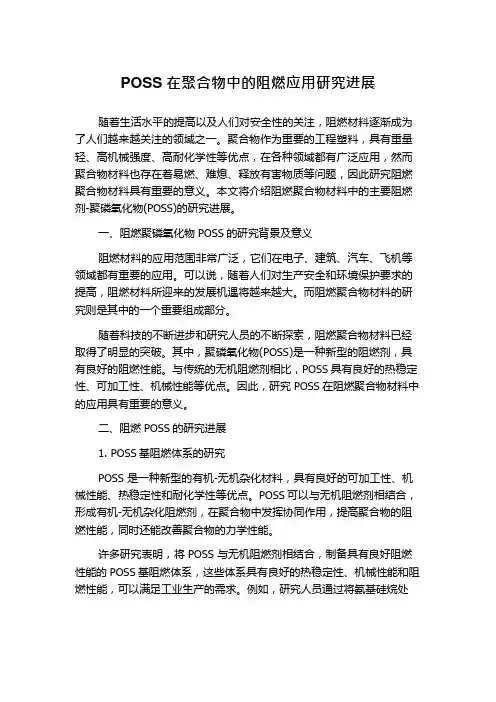

POSS 在聚合物中的阻燃应用研究进展随着生活水平的提高以及人们对安全性的关注,阻燃材料逐渐成为了人们越来越关注的领域之一。
聚合物作为重要的工程塑料,具有重量轻、高机械强度、高耐化学性等优点,在各种领域都有广泛应用,然而聚合物材料也存在着易燃、难熄、释放有害物质等问题,因此研究阻燃聚合物材料具有重要的意义。
本文将介绍阻燃聚合物材料中的主要阻燃剂-聚磷氧化物(POSS)的研究进展。
一、阻燃聚磷氧化物POSS 的研究背景及意义阻燃材料的应用范围非常广泛,它们在电子、建筑、汽车、飞机等领域都有重要的应用。
可以说,随着人们对生产安全和环境保护要求的提高,阻燃材料所迎来的发展机遇将越来越大。
而阻燃聚合物材料的研究则是其中的一个重要组成部分。
随着科技的不断进步和研究人员的不断探索,阻燃聚合物材料已经取得了明显的突破。
其中,聚磷氧化物(POSS)是一种新型的阻燃剂,具有良好的阻燃性能。
与传统的无机阻燃剂相比,POSS 具有良好的热稳定性、可加工性、机械性能等优点。
因此,研究POSS 在阻燃聚合物材料中的应用具有重要的意义。
二、阻燃POSS 的研究进展1.POSS 基阻燃体系的研究POSS 是一种新型的有机-无机杂化材料,具有良好的可加工性、机械性能、热稳定性和耐化学性等优点。
POSS 可以与无机阻燃剂相结合,形成有机-无机杂化阻燃剂,在聚合物中发挥协同作用,提高聚合物的阻燃性能,同时还能改善聚合物的力学性能。
许多研究表明,将POSS 与无机阻燃剂相结合,制备具有良好阻燃性能的POSS 基阻燃体系,这些体系具有良好的热稳定性、机械性能和阻燃性能,可以满足工业生产的需求。
例如,研究人员通过将氨基硅烷处理后的氧化聚丙烯(PP)与POSS 相结合,制备出具有良好阻燃性能的POSS 基阻燃体系,最终实现了PP 材料的高效阻燃。
2.POSS 作为阻燃剂的研究将POSS 作为阻燃剂,直接加入聚合物中,也是一种值得探索的方式。

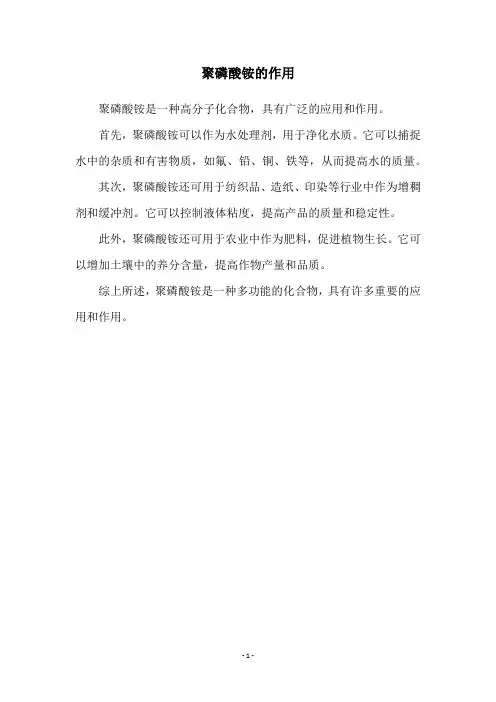

聚磷酸铵的作用
聚磷酸铵是一种高分子化合物,具有广泛的应用和作用。
首先,聚磷酸铵可以作为水处理剂,用于净化水质。
它可以捕捉水中的杂质和有害物质,如氟、铅、铜、铁等,从而提高水的质量。
其次,聚磷酸铵还可用于纺织品、造纸、印染等行业中作为增稠剂和缓冲剂。
它可以控制液体粘度,提高产品的质量和稳定性。
此外,聚磷酸铵还可用于农业中作为肥料,促进植物生长。
它可以增加土壤中的养分含量,提高作物产量和品质。
综上所述,聚磷酸铵是一种多功能的化合物,具有许多重要的应用和作用。
- 1 -。

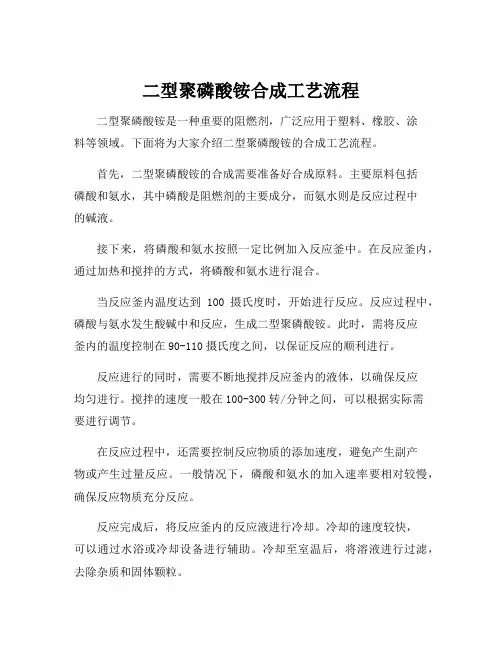

二型聚磷酸铵合成工艺流程二型聚磷酸铵是一种重要的阻燃剂,广泛应用于塑料、橡胶、涂料等领域。
下面将为大家介绍二型聚磷酸铵的合成工艺流程。
首先,二型聚磷酸铵的合成需要准备好合成原料。
主要原料包括磷酸和氨水,其中磷酸是阻燃剂的主要成分,而氨水则是反应过程中的碱液。
接下来,将磷酸和氨水按照一定比例加入反应釜中。
在反应釜内,通过加热和搅拌的方式,将磷酸和氨水进行混合。
当反应釜内温度达到100摄氏度时,开始进行反应。
反应过程中,磷酸与氨水发生酸碱中和反应,生成二型聚磷酸铵。
此时,需将反应釜内的温度控制在90-110摄氏度之间,以保证反应的顺利进行。
反应进行的同时,需要不断地搅拌反应釜内的液体,以确保反应均匀进行。
搅拌的速度一般在100-300转/分钟之间,可以根据实际需要进行调节。
在反应过程中,还需要控制反应物质的添加速度,避免产生副产物或产生过量反应。
一般情况下,磷酸和氨水的加入速率要相对较慢,确保反应物质充分反应。
反应完成后,将反应釜内的反应液进行冷却。
冷却的速度较快,可以通过水浴或冷却设备进行辅助。
冷却至室温后,将溶液进行过滤,去除杂质和固体颗粒。
最后,将过滤得到的溶液经过浓缩、干燥等步骤,得到二型聚磷酸铵的成品。
成品可以通过粉碎、分散等加工步骤,得到所需的阻燃剂产品。
通过以上工艺流程,我们可以成功合成二型聚磷酸铵。
在实际操作中,需要注意反应条件的控制、原料的配比和添加速度等关键因素,以确保合成的阻燃剂产品质量稳定。
同时,根据实际需求,还可以对合成工艺进行优化,提高产量和效率。
综上所述,二型聚磷酸铵的合成工艺流程清晰明了。
希望以上内容能够给从事阻燃剂领域的工作者提供一定的指导意义。
2012年第31卷第8期CHEMICAL INDUSTRY AND ENGINEERING PROGRESS ·1751·化工进展反应型含磷阻燃剂的应用研究进展李清英1,夏正斌1,范方强1,陈均炽2(1华南理工大学化学与化工学院,广东广州 510640;2广东嘉宝莉化工集团股份有限公司,广东江门 529085)摘要:含磷阻燃剂具有低烟无毒、阻燃效果好的特点,是典型的无卤阻燃剂。
本文阐述了含磷阻燃剂的阻燃机理,综述了将反应型含磷阻燃剂引入聚氨酯、环氧树脂和丙烯酸树脂等体系中所采用的不同改性方法,这些反应型阻燃聚合物均是主链或侧链含磷。
本文还对近几年来国内外关于含磷阻燃剂在这些体系中的应用研究进展进行了概述,提出未来应加深对阻燃剂协同机理及含磷阻燃剂水性化和光固化的研究。
关键词:含磷阻燃剂;聚氨酯;环氧树脂;丙烯酸中图分类号:TQ 021.8 文献标志码:A 文章编号:1000–6613(2012)08–1751–06 Research progress in reactive phosphorus-containing flame retardantLI Qingying,XIA Zhengbin,F AN Fangqiang,CHEN Junchi(1School of Chemistry and Chemical Engineering,South China University of Technology,Guangzhou 510640,Guangdong,China;2Guangdong Carpoly Chemical Group Co.,Ltd,Jiangmen 529085,Guangdong,China)Abstract:Phosphorus-containing flame retardant,which exhibits the characteristics of low smoke,non-toxic and good flame retardancy,is a significant type of halogen-free flame retardants. In this paper,we described the mechanism of phosphorus-containing flame retardant,and introduced the different modification methods to incorporate phosphorus into the main chain or side chain of polymer,especially in the application of polyurethane,epoxy and acrylic resin. In addition,we reviewed the development of reactive phosphorus-containing flame retardant in recent years. Finally,the suggestions for further study on the synergistic mechanism of flame retardants as well as the development of the waterborne and UV-curable flame retardant polymer were proposed.Key words:phosphorus-containing flame retardant;polyurethane;epoxy;acrylic阻燃聚合物材料已经广泛应用于建筑、电子电器和交通等领域[1],并且需求量呈现不断上升的趋势。
聚磷酸铵阻燃剂分解温度
聚磷酸铵阻燃剂是一种常见的阻燃材料,它的分解温度是指在高温环
境下,聚磷酸铵阻燃剂开始分解的温度。
这个温度是非常重要的,因
为它是决定阻燃材料是否能够保护物品不被燃烧的关键。
根据研究表明,聚磷酸铵阻燃剂的分解温度是在280℃左右。
这意味着,在300℃以下的温度下,聚磷酸铵阻燃剂不会分解,从而保护物
品免遭火灾的威胁。
当然,这个分解温度是相对的,它还会受到其他
因素的影响。
例如,阻燃材料在空气中或氧气中的分解温度会比在惰性气体中要低。
此外,温度升高的速度也会影响聚磷酸铵阻燃剂的分解温度。
如果温
度升高的速度过快,聚磷酸铵阻燃剂的分解温度就会随之下降。
除此之外,聚磷酸铵阻燃剂的分解温度还会受到其他外界因素的影响,例如物品的大小和形状、外界环境温度等因素,都有可能影响聚磷酸
铵阻燃剂的分解温度。
总之,了解聚磷酸铵阻燃剂的分解温度非常重要,它可以帮助我们选
择合适的阻燃材料,从而保护物品不受到火灾的威胁。
同时,我们还
需要注意到聚磷酸铵阻燃剂的分解温度是相对的,它还会受到其他因
素的影响。
只有全面了解聚磷酸铵阻燃剂的特性和分解温度,才能更好地选用和使用阻燃材料。
聚磷酸铵(ammonium polyphosphate),别名多聚磷酸铵、缩聚磷酸铵(简称 APP)是一种含氮、磷的聚磷酸盐,分子通式为( NH4)n+2P n O3n+1,当n为10~20时,为水溶性;当 n大于20时,为难溶性[1]。
按其结构划分可分为结晶形长链状水不溶性聚磷酸铵和无定形短链水溶性聚磷酸铵。
通过X射线衍射鉴别晶型,聚磷酸铵有有I、II、III、IV、V、VI六种结晶型,其中I、II两种晶型较为常见[2]。
按聚合度大小分类,聚磷酸铵可分为低聚聚磷酸铵、中聚聚磷酸铵和高聚聚磷酸铵3种,其聚合度越高,水溶性越小。
高聚合度聚磷酸铵是一种同时含有氮、磷两种阻燃元素的高效磷系无卤系阻燃剂,具有无毒无味、不产生腐蚀性气体、吸湿性小、密度小和热稳定性高能与其它物质复配,阻燃性能持久等优点,因而取代了卤系阻燃剂,应用于树脂、橡胶、高档防火涂料、塑料等各种高分子材料的阻燃[3~5];低聚聚磷酸铵又称为农用聚磷酸铵是一种含有农作物生长所需的氮、磷元素的高浓度肥料,产品呈中性对土壤和作物有较高的安全性和改善性;对中微量元素有螯合作用,可促进作物对中微量元素的吸收利用,促进作物增产和品质改善;水溶性好不易从水溶液中析出,能提高液体肥料中的磷含量,可显著提高农作物的产量,有研究表明聚磷酸铵对大田蔬菜如青椒、西芹、莴笋增产20%以上,对粮食作物如马铃薯、玉米增产40%左右[6]。
1 聚磷酸铵制备方法现目前国内外聚磷酸铵的合成方法主要有磷酸-尿素缩合法,磷酸铵盐脱水聚合法,聚磷酸铵化法,正磷酸铵与五氧化二磷聚合法,正聚磷酸铵与氨气高温中和法,五氧化二磷、氨、水气相反应法,五氧化二磷、乙基醚和氨气缩合法等[7]。
国内对聚磷酸铵合成方法研究较为活跃,20世纪70年代开始,浙江化工研究院、河北省肥料工程技术研究中心、成都化工研究院、天津合成材料研究所、上海无机化工所、山东省新型肥料创制与养分资源高效利用重点实验室等单位先后对水溶性和中聚合度的聚磷酸铵进行研制,并投入了批量生产。
应用化学1班沙泽 200081870磷系阻燃剂磷系阻燃剂是阻燃剂中最重要的一种。
根据组成和结构的不同,磷系阻燃剂又分为有机磷系、无机磷系阻燃剂两类。
有机磷系阻燃剂的研究主要包括磷酸酯、缩聚磷酸酯、有机磷酸盐、氧化磷和磷杂环化合物。
部分有机磷化合物虽然有一定的毒性,但致畸陛不高,其分解产物及其阻燃聚酯的燃烧产物中腐蚀性物质、有毒物也很少。
无机磷系阻燃剂主要是红磷、聚磷酸铵(APP)、磷酸二氢铵等磷酸盐,受热分解出磷酸、偏磷酸和H:0等,并促进成炭覆于基材的表面从而起到阻燃的效果。
1 磷系阻燃剂的应用进展1.1 聚碳酸酯阻燃剂及其掺合物到20世纪为止,有关聚碳酸酯(PCs)阻燃剂及其掺和物的研究很多,远远超过了其他聚合物。
目前应用于聚碳酸酯的阻燃剂有单磷酸酯和双磷酸酯2种。
单磷酸芳基磷酸酯常用于PC/ABS 合金,其中磷酸三苯酯(TPP)的性价比很高。
I甲P对PC/ABS的阻燃十分有效,添加量在12%~18%。
在仰lP.基础上改进的叔丁基磷酸三苯酯的性能比TPP更为优越。
叔丁基磷酸三苯酯为液体,在树脂中其持久性与水解稳定性更佳,且不易产生表面应力龟裂。
但叔丁基磷酸三苯酯的挥发性较高。
桥联的芳基双磷酸酯具有优良的热稳定性和水解稳定性、低粘度以及低挥发性,因此这类双磷酸酯的市场好于单磷酸酯,且应用范围日益广泛。
其中间苯二酚一双(磷酸二苯酯)和双酚A一双(磷酸二苯酯)的效果尤其好。
例如双酚A一双(磷酸二苯酯)的商品名为Fyroltlex BDP常用于PC/ABS,其中丙烯腈一丁二烯一苯乙烯共聚物(ABS)装填量≤25%,一般情况下,BDP与联合添加剂P1FE的装填量需要≥12%才能达到V—O级。
作为新型有机磷系阻燃剂,BDP在聚合物中发挥作用主要通过促使材料迅速产生炭层,以减少聚合物表面热量,抑制聚合物热裂解或燃烧,降低聚合物火灾危险性,在高分子材料中应用广泛,并取得较好的效果。
但是由于其在应用中存在耐热性差、挥发性大以及易迁移等缺点,因此在发挥阻燃作用的过程中,熔融滴落现象严重,容易引发二次火灾H J。
