midas建模常见问题Midas “模型”中的常见问题解答1. 如何进⾏⼆维平⾯分析？具体问题MIDAS/Civi 为三维空间分析程序，如何进⾏⼆维平⾯分析？相关命令模型〉结构类型...问题解答“结构类型”对话框中有多种结构类型可供选择（3-D 、X-Z 平⾯、Y -Z 平⾯、X-Y 平⾯、约束RZ ）。

建⽴模型时，直接在本对话框定义相应的平⾯结构类型（X-Z 平⾯、Y-Z 平⾯、X-Y 平⾯）即可。

相关知识三维空间模型的⼀个节点有6个⾃由度。

当结构类型定义为⼆维平⾯类型后，⼀个节点的⾃由度就变成3个。

对于⼆维平⾯类型结构的节点定义边界条件时，只对相应的3个⾃由度定义约束即可。

相关问题2. 如何修改重⼒加速度值？具体问题物理重⼒加速度为2/8.9s m ，⼯程重⼒加速度为2/10s m 。

在程序中如何查看并修改重⼒加速度值？相关命令模型〉结构类型...问题解答可以在“结构类型”对话框中查看重⼒加速度值。

程序默认的重⼒加速度是物理重⼒加速度2/806.9s m ，如需要按⼯程重⼒加速度进⾏计算，可在本对话框直接修改重⼒加速度值即可。

相关知识进⾏特征值分析时需要单元或节点的质量数据，单元的⾃重转化为质量时，程序将利⽤此重⼒加速度计算单元或节点的质量。

相关问题3. 使⽤“悬索桥建模助⼿”时，如何建⽴中跨跨中没有吊杆的情况？*具体问题使⽤“悬索桥建模助⼿”建⽴中跨为奇数跨的悬索桥模型（中跨跨中没有吊杆的情况），程序提⽰错误“遵守事项：中间距离数为偶数”。

如何建⽴中跨为奇数跨的悬索桥模型？相关命令模型〉结构建模助⼿〉悬索桥...问题解答使⽤“悬索桥建模助⼿”功能只能建⽴偶数跨的模型。

需要建⽴奇数跨度模型时，⾸先利⽤建模住⼿建⽴原奇数跨+1跨（偶数跨）的模型，然后删除中跨跨中的吊杆单元，再利⽤“悬索桥分析控制”功能重新更新节点坐标以及⼏何初始刚度即可。

相关知识使⽤“悬索桥建模助⼿”建⽴的模型，往往与⼯程师预想的模型有些差异（例如主塔与加劲梁的连接处以及边界条件等），此时就要⽤户⾃⼰调整模型⾄预想模型。

midas问题解答1.在midas中横向计算问题.在midas中横向计算时遇到下列几个问题,请教江老师.1.荷载用"用户定义的车辆荷载",DD,FD,BD均取1.3m,P1,P2为计算值,输入时为何提示最后一项的距离必须为0?2.同样在桥博中用特列荷栽作用时,计算连续盖梁中中支点的负弯距相差很大.其他位置相差不多.主要参数:两跨2X7.5m,bXh=1.4X1.2m,P1,P2取100midas结果支点活载负弯矩-264.99kn.m桥博结果支点活载负弯矩-430kn.m通过多次尝试及MIDAS公司的大力支持，现在最终的结果如下：肯定是加载精度的问题，可以通过将每个梁单元的计算的影响线点数改成6，或者，将梁单元长度改成0.1米，就能保证正好加载到这一点上。

由这个精度引起的误差应该可以接受的，如果非要消除，也是有办法的。

2.梁板模拟箱梁问题腹板用梁单元，顶底板用板单元，腹板和顶底板间用什么连接，刚性？用这个模型做顶底板验算是否合适？在《铁道标准》杂志的“铁道桥梁设计年会专辑”上有一篇文章，您可以参考一下：铁四院康小英《组合截面计算浅析》里面讨论组合截面分别用MIDAS施工阶段联合截面与梁+板来实现，最后得出结论是用梁+板的结果是会放大板的内力。

可能与您关心的问题有相似的地方。

建议您可以先按您的想法做一个，再验证一下，一定要验证！c3.midas里面讲质量转换为荷载什么意思！是否为“荷载转为质量”？在线帮助中这么写：将输入的荷载(作用于整体坐标系(-)Z方向)的垂直分量转换为质量并作为集中质量数据。

该功能主要用于计算地震分析时所需的重力荷载代表值。

直观的理解就是将已输入的荷载，转成质量数据，不必第二次输入。

一般用得比较多的是将二期恒载转成质量。

另外，这里要注意的是，自重不能在这里转换，应该在模型--结构类型中转换。

准确来讲，是算自振频率时（特征值分析）时用的，地震计算时需要各振形，所以间接需要输入质量。

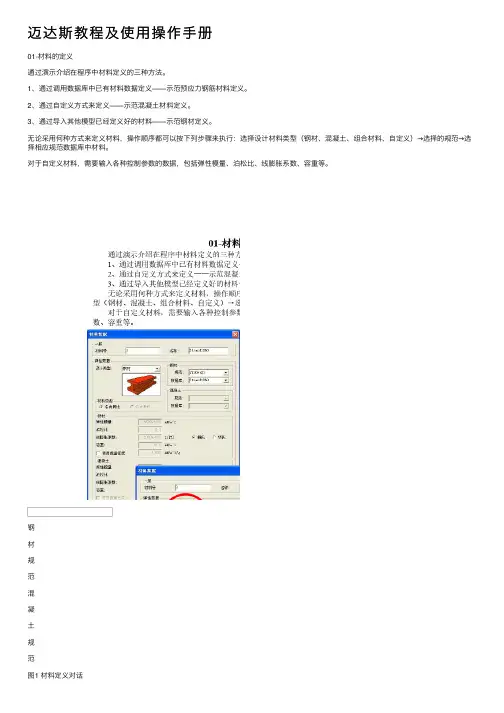

迈达斯教程及使⽤操作⼿册01-材料的定义通过演⽰介绍在程序中材料定义的三种⽅法。

1、通过调⽤数据库中已有材料数据定义——⽰范预应⼒钢筋材料定义。

2、通过⾃定义⽅式来定义——⽰范混凝⼟材料定义。

3、通过导⼊其他模型已经定义好的材料——⽰范钢材定义。

⽆论采⽤何种⽅式来定义材料，操作顺序都可以按下列步骤来执⾏：选择设计材料类型（钢材、混凝⼟、组合材料、⾃定义）→选择的规范→选择相应规范数据库中材料。

对于⾃定义材料，需要输⼊各种控制参数的数据，包括弹性模量、泊松⽐、线膨胀系数、容重等。

钢材规范混凝⼟规范图1 材料定义对话框02-时间依存材料特性定义我们通常所说的混凝⼟的收缩徐变特性、混凝⼟强度随时间变化特性在程序⾥统称为时间依存材料特性。

定义混凝⼟时间依存材料特性分三步骤操作：1、定义时间依存特性函数（包括收缩徐变函数，强度发展函数）（图1，图2）；2、将定义的时间依存特性函数与相应的材料连接（图3）；3、修改时间依存材料特性值（构件理论厚度或体积与表⾯积⽐）（图4）；图1 收缩徐变函数图2 强度发展函数定义混凝⼟时间依存材料特性时注意事项： 1）、定义时间依存特性函数时，混凝⼟的强度要输⼊混凝⼟的标号强度； 2）、在定义收缩徐变函数时构件理论厚度可以仅输⼊⼀个⾮负数，在建⽴模型后通过程序⾃动计算来计算构件的真实理论厚度；3）、混凝⼟开始收缩时的材龄在收缩徐变函数定义中指定，加载时的混凝⼟材龄在施⼯阶段定义中指定（等于单元激活时材龄+荷载施加时间）；4）、修改单元时间依存材料特性值时要对所有考虑收缩徐变特性的混凝⼟构件修改其构件理论厚度计算值。

计算公式中的a 代表在空⼼截⾯在构件理论厚度计算时，空⼼部分截⾯周长对构件与⼤⽓接触的周边长度计算的影响系数；5）、当收缩徐变系数不按规范计算取值时，可以通过⾃定义收缩徐变函数来定义混凝⼟的收缩徐变特性；6）、如果在施⼯阶段荷载中定义了施⼯阶段徐变系数，那么在施⼯阶段分析中将按施⼯阶段荷载中定义的徐变系数来计算。

PSC变截面箱梁施工阶段及PSC设计例题北京迈达斯技术有限公司2007年3月19日一、结构描述 (2)二、结构建模 (4)三、分步骤说明 (4)1、定义材料和截面特性 (4)2、建立上部梁单元并赋予单元截面属性 (7)3、定义结构组并赋予结构组单元信息 (11)4、定义边界组并定义边界条件 (12)5、定义荷载工况和荷载组 (13)6、定义施工阶段 (14)7、分阶段定义荷载信息 (14)8、分析及后处理查看 (20)9、按照JTG D62规范的要求对结构进行PSC设计 (21)PSC变截面箱梁施工阶段及PSC设计例题对于常规的PSC连续梁桥我们通常可以参考建模助手建立的模型，对于特殊的桥型或有特殊要求的结构我们需要按照一般方法建立有限元模型，施加边界和荷载进行分析。

这个例题主要说如何使用一般方法建立PSC连续梁桥并定义施工阶段进行施工阶段分析和按照JTG D62规范对结构进行设计验算。

一、结构描述这是一座50+60+50的三跨预应力混凝土连续箱梁桥，这里仅模拟其上部结构。

施工方法采用悬臂浇注，跨中截面和端部截面如图1所示。

图1-1跨中截面示意北京迈达斯技术有限公司技术资料——PSC变截面箱梁施工阶段分析及验算图1-2支座截面示意桥梁立面图如图2所示。

图2连续梁立面图图3钢束布置形状北京迈达斯技术有限公司技术资料——PSC变截面箱梁施工阶段分析及验算二、结构建模对于施工阶段分析模型，通常采用的建模方法是：1、定义材料和截面特性（包括混凝土收缩徐变函数定义）；2、建立上部梁单元并赋予单元截面属性；3、定义结构组并赋予结构组信息；4、建立边界组并定义边界条件；5、定义荷载工况和荷载组；6、定义施工阶段；7、分阶段定义荷载信息（分施工阶段荷载和成桥荷载两部分）；8、分析，分析完成后定义荷载组合进行后处理结果查看；9、定义设计验算参数按照JTG D62对结构进行长短期及承载能力验算。

下面就每个步骤分别详述如下——三、分步骤说明1、定义材料和截面特性本模型中涉及的材料包括混凝土主梁（C40）、预应力钢绞线（Strand1860）。
