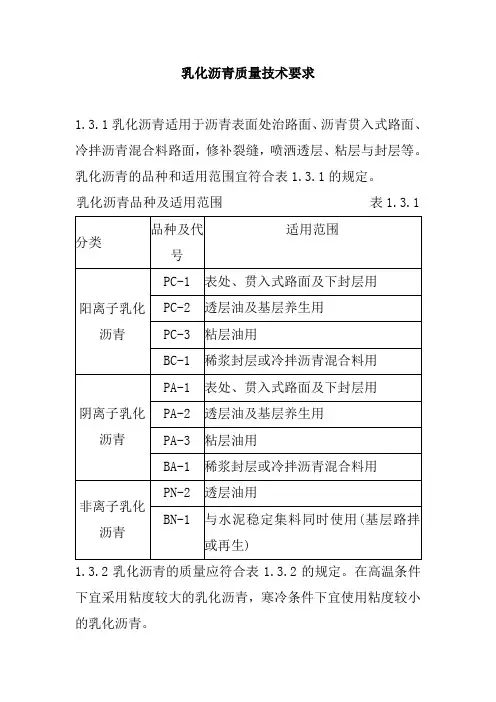

乳化沥青质量技术要求1.3.1乳化沥青适用于沥青表面处治路面、沥青贯入式路面、冷拌沥青混合料路面，修补裂缝，喷洒透层、粘层与封层等。
乳化沥青的品种和适用范围宜符合表1.3.1的规定。
乳化沥青品种及适用范围表1.3.1分类品种及代号适用范围阳离子乳化沥青PC-1 表处、贯入式路面及下封层用PC-2 透层油及基层养生用PC-3 粘层油用BC-1 稀浆封层或冷拌沥青混合料用阴离子乳化沥青PA-1 表处、贯入式路面及下封层用PA-2 透层油及基层养生用PA-3 粘层油用BA-1 稀浆封层或冷拌沥青混合料用非离子乳化沥青PN-2 透层油用BN-1 与水泥稳定集料同时使用(基层路拌或再生)1.3.2乳化沥青的质量应符合表1.3.2的规定。
在高温条件下宜采用粘度较大的乳化沥青，寒冷条件下宜使用粘度较小的乳化沥青。
道路用乳化沥青技术要求表1.3.2试验项目单位品种及代号试验 方法阳离子阴离子非离子喷洒用 拌和用喷洒用 拌和用 喷洒用 拌和用PC-1 PC -2 PC-3 BC-1 PA-1 PA -2 PA-3 BA-1 PN-2 BN-1破乳速度快裂 慢裂 快裂或中裂 慢裂或中裂快裂 慢裂 快裂或中裂 慢裂或中裂慢裂 慢裂T0658粒子电荷 阳离子(+) 阴离子(-) 非离子 T0653筛上残留物(1.18mm 筛) 不大于% 0.10.10.1 T0652粘度恩格拉粘度计E252-11-61-62-32-11-61-62-31-62-30622 道路标准粘度计C25.3s10-258-208-210-6010-258-208-2010-608-210-60T0621蒸发残留物残留分含量不小于％50 50 50 55 50 50 50 55 50 55T0651 溶解度，不小于％97.5 97.5 97.5T0607 针入度(25℃)dmm50-20050-30045-15050-20050-30045-15050-30060-300T0604 延度(15℃),不小于cm 40 40 40T0605与粗集料的粘附性，裹附面积不小于2/3 —2/3 —2/3 —T0654与粗、细粒式集料拌和试验－均匀－均匀－0659水泥拌和试验的筛上剩余不大于% －－－ 3T0657常温贮存稳定性：1d 不大于5d 不大于% 151515T0655表注：[1] P为喷洒型，B为拌和型，C、A、N分别表示阳离子、阴离子、非离子乳化沥青;[2] 粘度可选用恩格拉粘度计或沥青标准粘度计之一测定；[3] 表中的破乳速度、与集料的粘附性、拌和试验的要求与所使用的石料品种有关，质量检验时应采用工程上实际的石料进行试验，仅进行乳化沥青产品质量评定时可不要求此三项指标；[4] 贮存稳定性根据施工实际情况选用试验时间，通常采用5d，乳液生产后能在当天使用时也可用1d的稳定性；[5] 当乳化沥青需要在低温冰冻条件下贮存或使用时，尚需按T 0656进行－5℃低温贮存稳定性试验，要求没有粗颗粒、不结块；[6] 如果乳化沥青是将高浓度产品运到现场经稀释后使用时，表中的蒸发残留物等各项指标指稀释前乳化沥青的要求。
astm d244-2009乳化沥青试验方法与规程ASTM D244-2009是由美国材料和试验协会（ASTM）制定的乳化沥青试验方法与规程标准。
乳化沥青是一种将沥青与乳化剂和水混合而成的胶状物质，它在公路建设中起到重要作用。
ASTM D244-2009标准包含了乳化沥青的物理和化学性质测试、用于评价其性能和应用的试验方法，以及乳化沥青的分类和规格。
ASTM D244-2009标准的范围包括了液体乳化沥青的物理和化学性质测试、用于评价其性能和应用的试验方法，以及乳化沥青的分类和规格。
这些测试和试验方法包括了沥青含量的检测、PH值的测试、粘度的测定、泡沫稳定性的评估、残存物质的测定、以及乳化沥青与骨料的相容性检验等。
这些测试和试验方法可以帮助用户评价乳化沥青的质量和性能，选择合适的乳化沥青材料，并进行施工控制。
ASTM D244-2009标准还包括了乳化沥青的分类和规格。
乳化沥青根据其用途和成分的不同，被分为几种不同的类型。
在标准中对这些类型进行了详细的描述，并规定了它们的性能要求和质量控制标准。
这可以帮助用户选择适合特定工程要求的乳化沥青材料，并确保施工质量。
ASTM D244-2009标准的应用范围包括了乳化沥青的生产、使用和质量控制等各个环节。
这项标准适用于公路建设、机场铺装、停车场、路基稳定材料、土工布层、封层和沥青混凝土基层等工程。
它可以帮助用户确定适合特定工程要求的乳化沥青材料，进行合理的施工设计，保证工程质量。
ASTM D244-2009标准具有以下特点：1.详细而全面的测试和试验方法：标准中包括了乳化沥青的物理和化学性质测试、用于评价其性能和应用的试验方法等。
这些测试和试验方法详细、全面，可以全面评估乳化沥青的质量和性能。
2.统一的分类和规格标准：标准对乳化沥青进行了统一的分类和规格标准，包括了各种类型的性能要求和质量控制标准。
这可以帮助用户选择适合特定工程要求的乳化沥青材料，并确保施工质量。
乳化沥青检测报告共页第页委托单位报告编号施工单位样品编号工程名称规格型号工程部位代表批量生产厂家委托人检测场所地址联系电话样品名称委托日期样品数量检测日期样品状态检测类别检测依据检测环境检测设备检测内容检测项目技术要求检测结果结果判定破乳速度标准粘度(s)粒子电荷1.18mm筛筛上残留物(%)恩格拉黏度（EV）与粗集料的粘附性蒸发残留物(%)以下空白综合结论检测说明取样人：见证单位：见证人：批准：审核：主检：检测单位检测专用章（盖章）签发日期：年月日共页第页样品名称报告编号规格型号样品编号样品状态环境条件检测依据设备名称设备编号设备状态检测内容蒸发残留物含量序号容器、玻璃棒质量(g)容器、玻璃棒及乳液质量(g)容器、玻璃棒及残余物质量(g)蒸发残留物含量(%)平均值(%) 12破乳速度A组矿料拌和结果B组矿料拌和结果破乳速度代号乳化沥青与矿料粘附性试验编号粘附性测值粘附性12乳化沥青微粒离子电荷试验编号样品数量(mL)检测结果描述电荷测值电荷12乳化沥青筛上剩余量试验编号乳化沥青试样质量m（g）滤筛及金属盘质量m1(g)滤筛、金属盘及残留物合计质量m2（g）筛上残留物含量(%)pr=m2-m1/m筛上残留物含量平均值(%)12检测说明校核：主检：检测日期：共页第页样品名称报告编号规格型号样品编号样品状态环境条件检测依据设备名称设备编号设备状态检测内容标准黏度编号流孔直径（mm）保温水浴中水温度（℃）试样温度（℃）标准粘度测值（s）标准粘度（s）12恩格拉黏度试验编号沥青在温度T时流出时间tT（s）恩格拉黏度计的水值tW（s）沥青试样在温度T时的恩格拉黏度EV=tT/tW平均值12检测说明校核：主检：检测日期：。
