梁模板(扣件式)计算书

  • 格式：doc
  • 大小：185.50 KB
  • 文档页数：11

梁模板(扣件式)计算书 一、工程概况 新浇混凝土梁板特性 地库顶板梁 新浇混凝土楼板厚度(mm) 250 混凝土梁截面尺寸(mm)【宽×高】 500×1000 模板支架高度H(m) 2.75 模板支架的纵向长度La(m) 80 模板支架的横向长度Lb(m) 60 二、模板支撑体系设计

混凝土梁支撑方式 梁两侧有板，梁底次楞平行梁跨方向 立杆纵向间距la(mm)

700

立杆横向间距lb(mm) 900 模板支架步距h(mm) 1500 楼板立杆纵向间距la'(mm) 700 楼板立杆横向间距lb'(mm) 700 梁左侧立杆距梁中心线距离(mm) 450 梁底增加承重立杆根数 1 梁底增加立杆的布置方式 按混凝土梁梁宽均分 梁底增加立杆依次距梁左侧立杆的距离(mm) 450

梁底立杆支撑方式 可调托座2 每纵距内附加梁底支撑主楞根数 2 梁底支撑次楞根数 4 立杆伸出顶层横向水平钢管中心线至模板支撑点的长度a(mm) 50

设计简图如下： 模板设计立面图

模板设计平面图 三、荷载设计

模板及支架自重标准值 模板(kN/m2) 0.3 次楞(kN/m) 0.01 主楞(kN/m) 0.033 支架(kN/m) 0.15 梁侧模板自重标准值(kN/m2) 0.5 新浇筑混凝土自重标准值 (kN/m3) 24

钢筋自重标准值 (kN/m3) 梁 1.5 板 1.1 施工人员及设备荷载标准值(kN/m2) 1 振捣混凝土时产生的荷载标准值(kN/m2) 2

风荷载标准值ωk(kN/

m2)

基本风压ω0(kN/m2) 重现期 50年一遇 0.45

0.163 城市 杭州市

风荷载高度变化系数μz 地面粗糙度 D类(有密集建筑群且房屋较高的城市市0.62 区) 模板支架顶部离建筑物地面的高度(m) 1

风荷载体型系数μs 支架 模板支架状况 敞开式 0.837 风荷载作用方向 沿模板支架横向作用 与风荷载在同面内的计算单元立杆数n 70

模板 1 0.195 四、模板验算

模板类型 胶合板 模板厚度(mm) 15 模板抗弯强度设计值fm(N/mm2) 15 模板抗剪强度设计值fv(N/mm2) 1.4

模板弹性模量E(N/mm2) 6000 取1.0m单位宽度计算。计算简图如下：

W=bh2/6=1000×152/6=37500mm3，I=bh3/12=1000×153/12=281250mm4 q=γGΣqGk+1.4ΣqQk=1.35×[0.3+(24+1.5)×1]×1.0+1.4×(1+2)×1.0=39.03kN/m q`=ΣqGk+ΣqQk=[0.3+(24+1.5)×1]×1.0+(1+2)×1.0=28.8kN/m 1、抗弯验算 Mmax=0.1ql2=0.1×39.03×0.1662=0.108kN·m σmax=Mmax/W=0.108×106/37500=2.868N/mm2≤fm=15N/mm2

符合要求！ 2、抗剪验算 Qmax=0.6ql=0.6×39.03×0.166=3.887kN τmax=3Qmax/(2bh)=3×3.887×103/(2×1000×15)=0.389N/mm2≤fv=1.4N/mm2

符合要求！ 3、挠度验算 νmax=0.677q`l4/(100EI)=0.677×28.8×1664/(100×6000×281250)=0.088mm νmax=0.088mm≤[ν]=min[l/150，10]=min[166/150，10]=1.107mm 符合要求！ 4、支座反力 R1=R4=0.4ql=2.592kN，R2=R3=1.1ql=7.127kN R`1=R`4=0.4q`l=1.912kN，R`2=R`3=1.1q`l=5.259kN 五、次楞验算 次楞验算方式 三等跨连续梁 次楞材质类型 方木 次楞材料规格(mm) 50×100 次楞材料自重(kN/m) 0.01

次楞抗弯强度设计值fm(N/mm2) 13 次楞抗剪强度设计值fv(N/mm2) 1.3

次楞截面抵抗矩W(cm3) 83.333 次楞截面惯性矩I(cm4) 416.667 次楞弹性模量E(N/mm2) 9000 次楞自重荷载：q1＝γGQ=1.35×0.01=0.014kN/m 梁左侧楼板传递给次楞荷载： q2=γGΣNGk+1.4ΣNQk= [1.35×(0.3+(24+1.1)×0.25)+1.4×(1+2)]×(0.45-0.5/2)/2=1.308kN/m 梁右侧楼板传递给次楞荷载： q3=γGΣNGk+1.4ΣNQk= [1.35×(0.3+(24+1.1)×0.25)+1.4×(1+2)]×(0.9-0.45-0.5/2)/2=1.308kN/m 梁左侧模板传递给次楞的荷载：q4=γGΣNGk=1.35×0.5×(1-0.25)=0.506kN/m 梁右侧模板传递给次楞的荷载：q5=γGΣNGk=1.35×0.5×(1-0.25)=0.506kN/m q=max[2.592/1.0+0.014+1.308+0.506，7.127/1.0+0.014，2.592/1.0+0.014+1.308+0.506]=7.14kN/m q`=max[1.912/1.0+0.01+0.958+0.375，5.259/1.0+0.01，1.912/1.0+0.01+0.958+0.375]=5.269kN/m 计算简图如下：

1、强度验算 Mmax=0.1ql2=0.1×7.14×0.2332=0.039kN·m σmax=Mmax/W=0.039×106/83333=0.467N/mm2≤fm=13N/mm2

符合要求！ 2、抗剪验算 Qmax=0.6ql=0.6×7.14×0.233=1kN τmax=3Qmax/(2bh0)=3×1×1000/(2×50×100)=0.3N/mm2

τmax=0.3N/mm2≤fv=1.3N/mm2

符合要求！ 3、挠度验算 νmax=0.677q`l4/(100EI)=0.677×5.269×233.3334/(100×9000×4166670)=0.003mm νmax=0.003mm≤[ν]=min[l/150，10]=min[233.333/150，10]=1.556mm 符合要求！ 4、支座反力计算 梁底次楞依次最大支座反力为： R1=1.1×(2.592+0.014+1.308+0.506)×0.233=1.134kN R2=1.1×(7.127+0.014)×0.233=1.833kN R3=1.1×(7.127+0.014)×0.233=1.833kN R4=1.1×(2.592+0.014+1.308+0.506)×0.233=1.134kN R`1=1.1×(1.912+0.01+0.958+0.375)×0.233=0.835kN R`2=1.1×(5.259+0.01)×0.233=1.352kN R`3=1.1×(5.259+0.01)×0.233=1.352kN R`4=1.1×(1.912+0.01+0.958+0.375)×0.233=0.835kN 六、主楞验算

主楞材质类型 钢管 主楞材料规格(mm) Ф48×3 主楞材料自重(kN/m) 0.033 主楞截面面积(mm2) 424

主楞抗弯强度设计值Fm(N/mm2) 205 主楞抗剪强度设计值fv(N/mm2) 125 主楞截面抵抗矩W(cm3) 4.49 主楞截面惯性矩I(cm4) 10.78 主楞弹性模量E(N/mm2) 206000 主楞自重荷载：q1=γGq=1.35×0.033=0.045kN/m 计算简图如下：

1、强度验算 主楞弯矩图(kN·m) Mmax=0.205kN·m σmax=Mmax/W=0.205×106/4490=45.647N/mm2≤fm=205N/mm2 符合要求！ 2、抗剪验算

主楞剪力图(kN) Qmax=2.463kN τmax=2Qmax/A=2×2.463×1000/424=11.617N/mm2

τmax=11.617N/mm2≤fv=125N/mm2

符合要求！ 3、挠度验算

主楞变形图(mm) νmax=0.047mm≤[ν]=min[l/150，10]=min[450/150，10]=3mm 符合要求！ 4、支座反力 支座反力依次为R1=0.524kN,R2=4.926kN,R3=0.524kN 支座反力依次为R`1=0.386kN,R`2=3.633kN,R`3=0.386kN 七、2号主楞验算

2号主楞材质类型 钢管 2号主楞材料规格(mm) Ф48×3 2号主楞材料自重(kN/m) 0.033 2号主楞截面面积(mm2) 424

2号主楞抗弯强度设计值Fm(N/mm2) 205 2号主楞抗剪强度设计值fv(N/mm2) 125 2号主楞截面抵抗矩W(cm3) 4.49 2号主楞截面惯性矩I(cm4) 10.78 2号主楞弹性模量E(N/mm2) 206000 共同作用系数 0.6

合集下载

满堂红模板支架计算书

满堂红模板支架计算书

第二节、五II区计算书一、500*1200梁模板（扣件式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20015、《钢结构设计规范》GB 50017-2003（一）、工程属性（二）、荷载设计（三）、模板体系设计设计简图如下：平面图立面图（四）、面板验算取单位宽度1000mm，按四等跨连续梁计算，计算简图如下：W＝bh2/6=1000×18×18/6＝54000mm3，I＝bh3/12=1000×18×18×18/12＝486000mm4q1＝0.9max[1.2(G1k+ (G2k+G3k)×h)+1.4Q1k，1.35(G1k+ (G2k+G3k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.1+(24+1.5)×1.2)+1.4×2，1.35×(0.1+(24+1.5)×1.2)+1.4×0.7×2]×1＝39.06kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×1.2]×1＝37.3kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.76kN/mq2＝(G1k+ (G2k+G3k)×h)×b=[0.1+(24+1.5)×1.2]×1＝30.7kN/m1、强度验算Mmax ＝0.107q1静L2+0.121q1活L2＝0.107×37.3×0.122+0.121×1.76×0.122＝0.07kN·mσ＝Mmax/W＝0.07×106/54000＝1.22N/mm2≤[f]＝25N/mm2 满足要求！2、挠度验算νmax＝0.632qL4/(100EI)=0.632×30.7×1254/(100×8000×486000)＝0.012mm≤[ν]＝l/400＝125/400＝0.31mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R5=0.393 q1静l +0.446 q1活l=0.393×37.3×0.12+0.446×1.76×0.12＝1.93kNR2=R4=1.143 q1静l +1.223 q1活l=1.143×37.3×0.12+1.223×1.76×0.12＝5.6kNR3=0.928 q1静l +1.142 q1活l=0.928×37.3×0.12+1.142×1.76×0.12＝4.58kN标准值(正常使用极限状态)R1'=R5'=0.393 q2l=0.393×30.7×0.12＝1.51kNR2'=R4'=1.143 q2l=1.143×30.7×0.12＝4.39kNR3'=0.928 q2l=0.928×30.7×0.12＝3.56kN（五）、小梁验算为简化计算，按四等跨连续梁和悬臂梁分别计算，如下图：q1＝max{1.93+0.9×1.35×[(0.3-0.1)×0.5/4+0.5×(1.2-0.15)]+0.9max[1.2×(0.5+(24+1.1)×0.15)+1.4×1，1.35×(0.5+(24+1.1)×0.15)+1.4×0.7×1]×max[0.6-0.5/2，(1.2-0.6)-0.5/2]/2×1，5.6+0.9×1.35×(0.3-0.1)×0.5/4}=5.63kN/mq2＝max[1.51+(0.3-0.1)×0.5/4+0.5×(1.2-0.15)+(0.5+(24+1.1)×0.15)×max[0.6-0.5/2，(1.2-0.6)-0.5/2]/2×1，4.39+(0.3-0.1)×0.5/4]＝4.41kN/m1、抗弯验算Mmax ＝max[0.107q1l12，0.5q1l22]＝max[0.107×5.63×0.82，0.5×5.63×0.152]＝0.39kN·mσ＝Mmax/W＝0.39×106/83330＝4.63N/mm2≤[f]＝15.44N/mm2 满足要求！2、抗剪验算Vmax ＝max[0.607q1l1，q1l2]＝max[0.607×5.63×0.8，5.63×0.15]＝2.734kNτmax ＝3Vmax/(2bh)=3×2.734×1000/(2×50×100)＝0.82N/mm2≤[τ]＝1.78N/mm2满足要求！ν1＝0.632q2l14/(100EI)＝0.632×4.41×8004/(100×9350×4166700)＝0.29mm≤[ν]＝l/400＝800/400＝2mmν2＝q2l24/(8EI)＝4.41×1504/(8×9350×4166700)＝0.01mm≤[ν]＝l/400＝150/400＝0.38mm满足要求！4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部)承载能力极限状态Rmax ＝max[1.143q1l1，0.393q1l1+q1l2]＝max[1.143×5.63×0.8，0.393×5.63×0.8+5.63×0.15]＝5.15kN同理可得，梁底支撑小梁所受最大支座反力依次为R1＝R5＝3.35kN，R2＝R4＝5.15kN，R3＝4.21kN 正常使用极限状态R'max ＝max[1.143q2l1，0.393q2l1+q2l2]＝max[1.143×4.41×0.8，0.393×4.41×0.8+4.41×0.15]＝4.03kN同理可得，梁底支撑小梁所受最大支座反力依次为R'1＝R'5＝2.96kN，R'2＝R'4＝4.03kN，R'3＝3.28kN（六）、主梁验算主梁自重忽略不计，计算简图如下：主梁弯矩图(kN·m) σ＝Mmax/W＝0.374×106/4490＝83.28N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图(kN)Vmax＝7.735kNτmax ＝2Vmax/A=2×7.735×1000/424＝36.49N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算主梁变形图(mm) νmax＝0.21mm≤[ν]＝l/400＝516.67/400＝1.29mm 满足要求！4、扣件抗滑计算R＝max[R1,R4]＝0.76kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！同理可知，左侧立柱扣件受力R＝0.76kN≤8kN单扣件在扭矩达到40～65N·m且无质量缺陷的情况下，单扣件能满足要求！（七）、立柱验算长细比验算顶部立杆段：l01=kμ1(hd+2a)=1×1.386×(1500+2×200)=2633.4mm非顶部立杆段：l02=kμ2h =1×1.755×1800=3159mmλ=l/i=3159/15.9=198.68≤[λ]=210 长细比满足要求！1、风荷载计算Mw ＝0.92×1.4×ωk×la×h2/10＝0.92×1.4×0.26×0.8×1.82/10＝0.08kN·m2、稳定性计算根据《建筑施工模板安全技术规范》公式5.2.5-14，荷载设计值q1有所不同： 1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×1.2)+0.9×1.4×2]×1＝35.42kN/m2)小梁验算q1＝max{1.76+(0.3-0.1)×0.5/4+0.9×[1.2×(0.5+(24+1.1)×0.15)+0.9×1.4×1]×max[0.6-0.5/2，(1.2-0.6)-0.5/2]/2×1，5.08+(0.3-0.1)×0.5/4}=5.11kN/m同上四～六计算过程，可得：R1＝0.72kN，R2＝9.06kN，R3＝9.06kN，R4＝0.72kN顶部立杆段：l01=kμ1(hd+2a)=1.185×1.386×(1500+2×200)=3120.579mmλ1＝l01/i＝3120.579/15.9＝196.263，查表得，φ1＝0.188立柱最大受力Nw ＝max[R1+N边1，R2，R3，R4+N边2]+Mw/lb＝max[0.72+0.9×[1.2×(0.5+(24+1.1)×0.15)+0.9×1.4×1]×(0.8+0.6-0.5/2)/2×0.8，9.06，9.06，0.72+0.9×[1.2×(0.5+(24+1.1)×0.15)+0.9×1.4×1]×(0.8+1.2-0.6-0.5/2)/2×0.8]+0.08/1.2＝9.18kNf＝N/(φA)+Mw/W＝9184.33/(0.19×424)+0.08×106/4490＝132.24N/mm2≤[f]＝205N/mm2满足要求！非顶部立杆段：l02=kμ2h =1.185×1.755×1800=3743.415mmλ2＝l02/i＝3743.415/15.9＝235.435，查表得，φ2＝0.132立柱最大受力Nw ＝max[R1+N边1，R2，R3，R4+N边2]+Mw/lb＝max[0.72+0.9×[1.2×(0.75+(24+1.1)×0.15)+0.9×1.4×1]×(0.8+0.6-0.5/2)/2×0.8，9.06，9.06，0.72+0.9×[1.2×(0.75+(24+1.1)×0.15)+0.9×1.4×1]×(0.8+1.2-0.6-0.5/2)/2×0.8]+0.08/1.2＝9.18kNf＝N/(φA)+Mw/W＝9184.33/(0.13×424)+0.08×106/4490＝181.12N/mm2≤[f]＝205N/mm2满足要求！（八）、可调托座验算由"主梁验算"一节计算可知可调托座最大受力N＝max[R2，R3]×1＝9.84kN≤[N]＝30kN满足要求！二、600*1000梁模板（扣件式）计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《建筑施工扣件式钢管脚手架安全技术规范》JGJ 130－20113、《混凝土结构设计规范》GB50010-20104、《建筑结构荷载规范》GB 50009-20015、《钢结构设计规范》GB 50017-2003(一)、工程属性(二)、荷载设计(三)、模板体系设计设计简图如下：平面图立面图(四)、面板验算取单位宽度1000mm，按四等跨连续梁计算，计算简图如下：W＝bh2/6=1000×18×18/6＝54000mm3，I＝bh3/12=1000×18×18×18/12＝486000mm4q1＝0.9max[1.2(G1k+ (G2k+G3k)×h)+1.4Q1k，1.35(G1k+ (G2k+G3k)×h)+1.4×0.7Q1k]×b=0.9max[1.2×(0.1+(24+1.5)×1)+1.4×2，1.35×(0.1+(24+1.5)×1)+1.4×0.7×2]×1＝32.87kN/mq1静＝0.9×1.35×[G1k+(G2k+G3k)×h]×b＝0.9×1.35×[0.1+(24+1.5)×1]×1＝31.1kN/mq1活＝0.9×1.4×0.7×Q2k×b＝0.9×1.4×0.7×2×1＝1.76kN/mq2＝(G1k+ (G2k+G3k)×h)×b=[0.1+(24+1.5)×1]×1＝25.6kN/m1、强度验算Mmax ＝0.107q1静L2+0.121q1活L2＝0.107×31.1×0.152+0.121×1.76×0.152＝0.08kN·mσ＝Mmax/W＝0.08×106/54000＝1.48N/mm2≤[f]＝25N/mm2 满足要求！2、挠度验算νmax＝0.632qL4/(100EI)=0.632×25.6×1504/(100×8000×486000)＝0.021mm≤[ν]＝l/400＝150/400＝0.38mm满足要求！3、支座反力计算设计值(承载能力极限状态)R1=R5=0.393 q1静l +0.446 q1活l=0.393×31.1×0.15+0.446×1.76×0.15＝1.95kNR2=R4=1.143 q1静l +1.223 q1活l=1.143×31.1×0.15+1.223×1.76×0.15＝5.66kNR3=0.928 q1静l +1.142 q1活l=0.928×31.1×0.15+1.142×1.76×0.15＝4.63kN标准值(正常使用极限状态)R1'=R5'=0.393 q2l=0.393×25.6×0.15＝1.51kNR2'=R4'=1.143 q2l=1.143×25.6×0.15＝4.39kNR3'=0.928 q2l=0.928×25.6×0.15＝3.56kN(五)、小梁验算为简化计算，按四等跨连续梁和悬臂梁分别计算，如下图：q1＝max[1.95+0.9×1.35×((0.3-0.1)×0.6/4+0.5×1)，5.66+0.9×1.35×(0.3-0.1)×0.6/4]＝5.69kN/mq2＝max[1.51+(0.3-0.1)×0.6/4+0.5×1，4.39+(0.3-0.1)×0.6/4]＝4.42kN/m1、抗弯验算Mmax ＝max[0.107q1l12，0.5q1l22]＝max[0.107×5.69×0.82，0.5×5.69×0.382]＝0.4kN·mσ＝Mmax/W＝0.4×106/83330＝4.8N/mm2≤[f]＝15.44N/mm2 满足要求！2、抗剪验算Vmax ＝max[0.607q1l1，q1l2]＝max[0.607×5.69×0.8，5.69×0.38]＝2.764kNτmax ＝3Vmax/(2bh)=3×2.764×1000/(2×50×100)＝0.83N/mm2≤[τ]＝1.78N/mm2满足要求！3、挠度验算ν1＝0.632q2l14/(100EI)＝0.632×4.42×8004/(100×9350×4166700)＝0.29mm≤[ν]＝l/400＝800/400＝2mmν2＝q2l24/(8EI)＝4.42×3754/(8×9350×4166700)＝0.28mm≤[ν]＝l/400＝375/400＝0.94mm满足要求！4、支座反力计算梁头处(即梁底支撑小梁悬挑段根部)承载能力极限状态Rmax ＝max[1.143q1l1，0.393q1l1+q1l2]＝max[1.143×5.69×0.8，0.393×5.69×0.8+5.69×0.38]＝5.21kN同理可得，梁底支撑小梁所受最大支座反力依次为R1＝R5＝2.37kN，R2＝R4＝5.21kN，R3＝4.26kN 正常使用极限状态R'max ＝max[1.143q2l1，0.393q2l1+q2l2]＝max[1.143×4.42×0.8，0.393×4.42×0.8+4.42×0.38]＝4.04kN同理可得，梁底支撑小梁所受最大支座反力依次为R'1＝R'5＝1.97kN，R'2＝R'4＝4.04kN，R'3＝3.29kN(六)、主梁验算主梁自重忽略不计，计算简图如下：1、抗弯验算主梁弯矩图(kN·m) σ＝Mmax/W＝0.265×106/4490＝59.11N/mm2≤[f]=205N/mm2 满足要求！2、抗剪验算主梁剪力图(kN)Vmax＝6.433kNτmax ＝2Vmax/A=2×6.433×1000/424＝30.35N/mm2≤[τ]＝125N/mm2满足要求！3、挠度验算主梁变形图(mm) νmax＝0.11mm≤[ν]＝l/400＝400/400＝1mm 满足要求！(七)、立柱验算长细比验算顶部立杆段：l01=kμ1(hd+2a)=1×1.386×(1500+2×200)=2633.4mm非顶部立杆段：l02=kμ2h =1×1.755×1800=3159mmλ=l/i=3159/15.9=198.68≤[λ]=210 长细比满足要求！1、风荷载计算Mw ＝0.92×1.4×ωk×la×h2/10＝0.92×1.4×0.26×0.8×1.82/10＝0.08kN·m2、稳定性计算根据《建筑施工模板安全技术规范》公式5.2.5-14，荷载设计值q1有所不同： 1)面板验算q1＝0.9×[1.2×(0.1+(24+1.5)×1)+0.9×1.4×2]×1＝29.92kN/m2)小梁验算q1＝max{1.78+(0.3-0.1)×0.6/4，5.16+(0.3-0.1)×0.6/4}=5.19kN/m同上四～六计算过程，可得：R1＝1.07kN，R2＝7.84kN，R3＝7.84kN，R4＝1.07kN顶部立杆段：l01=kμ1(hd+2a)=1.217×1.386×(1500+2×200)=3204.848mmλ1＝l01/i＝3204.848/15.9＝201.563，查表得，φ1＝0.179立柱最大受力Nw ＝max[R1，R2，R3，R4]+Mw/lb＝max[1.07，7.84，7.84，1.07]+0.08/1＝7.92kNf＝N/(φA)+Mw/W＝7918.81/(0.18×424)+0.08×106/4490＝121.36N/mm2≤[f]＝205N/mm2满足要求！非顶部立杆段：l02=kμ2h =1.217×1.755×1800=3844.503mmλ2＝l02/i＝3844.503/15.9＝241.793，查表得，φ2＝0.126立柱最大受力Nw ＝max[R1，R2，R3，R4]+Mw/lb＝max[1.07，7.84，7.84，1.07]+0.08/1＝7.92kNf＝N/(φA)+Mw/W＝7918.81/(0.13×424)+0.08×106/4490＝165.25N/mm2≤[f]＝205N/mm2满足要求！(八)、可调托座验算由"主梁验算"一节计算可知可调托座最大受力N＝max[R1，R2，R3，R4]×1＝8.56kN≤[N]＝30kN满足要求！三、500*1200梁侧模板计算书计算依据：1、《建筑施工模板安全技术规范》JGJ162-20082、《混凝土结构设计规范》GB50010-20103、《建筑结构荷载规范》GB 50009-20014、《钢结构设计规范》GB 50017-2003(一)、工程属性(二)、荷载组合新浇混凝土对模板的侧压力标准值G4k ＝min[0.22γctβ1β2v1/2，γcH]＝min[0.22×24×4×1.2×1.15×2.51/2，24×1.2]＝min[46.08，28.8]＝28.8kN/m2承载能力极限状态设计值S承＝0.9max[1.2G4k+1.4Q2k，1.35G4k+1.4×0.7Q2k]＝0.9max[1.2×28.8+1.4×4，1.35×28.8+1.4×0.7×4]＝0.9max[40.16，42.8]＝0.9×42.8＝38.52kN/m2正常使用极限状态设计值S正＝G4k＝28.8 kN/m2（三）、支撑体系设计设计简图如下：模板设计剖面图四、面板验算梁截面宽度取单位长度，b＝1000mm。

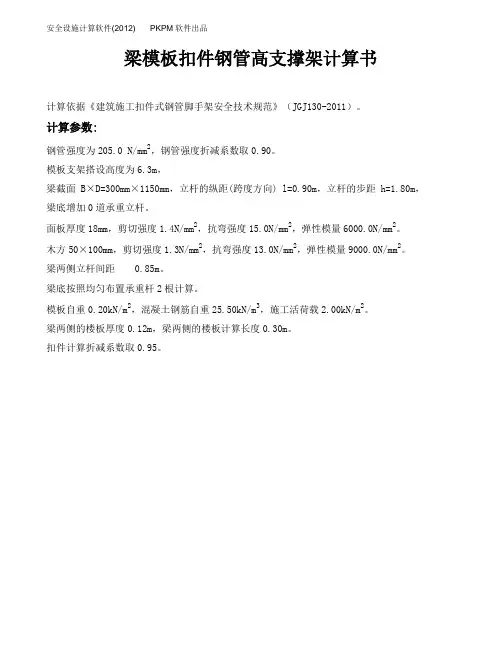

梁模板扣件钢管高支撑架计算1
