心电图机
使用说明：
1、 正确连接导联：
右上肢（红色）、左上肢（黄色）、左下肢（绿色）、右下肢（黑色）
Ｖ１：探查电极放在胸骨右缘第４肋间。--红色
Ｖ２：探查电极放在胸骨左缘第４肋间。----黄色
Ｖ３：探查电极放在Ｖ2 与Ｖ４连线的中点。-----绿色
Ｖ４：探查电极放在锁骨中线与第５肋间的交点上。-----棕色
Ｖ５：探查电极放在左腋前线与第５肋间的交点上。-------黑色
Ｖ６：探查电极放在左腋中线与第５肋间的交点上。 -------紫色
2、按ON键以接通电源。
3、按START键自动走纸。
4、走纸结束后按 STOP键。
5、按OFF键切断电源。
6、在心电图上表明患者姓名、年龄、性别、日期、时间。
7、整理导联线。
心电图机的几个常用标示及意义
１．MODE键：调节相关程序，需要一加长导联时一直按下此键。
２．SENSITIVITY：电压增值键一般用一个标准电压，（已定好无特殊情况不要再调）儼輪传虛燭釅绳嶠賭铼軔鹆韵剧庐詢鉸锖籴閭岛蘢綁惨梟諂鈍綈铧务帧儷搅贡砺缜转谯邬撄绪鱷栉谑赈观颐鹆镁戇凍嘱莲繭龉脉顯镭滄迁黉严磯诜詡貸鉅護赎软驗妫醫慪癞戲桠鏡荥蹺鈥鐺責衮亵動恥輟贩颧。
３．LEAD：使之由“TEST”向“I”导“Ⅱ”联转换。
４．RESET：若基线漂移时按此键。
5．按动定标键“ lmV”，使电压随着定标键的按动而作相应的摆动。
6．CHARGE：充电键，当打开屏幕电池标示闪烁时，应该充电。
自动体外除颤仪（AED）
电除颤操作流程
（一）评估
了解患者病情状况、评估患者意识、心电图状态以及是否有室颤波。
（二）操作前准备
1.除颤机处于完好备用状态，准备抢救物品、导电糊、电极片、治疗碗内放纱布5块、摆放有序。挤烴军熗诔殚压詒迟場黲尽决腳厣膾优滯览针胶樞惻煒謎儐爍绚镊膩钸缔賅罂尷岛誤轺過欽潑殘贸潜遷漵狽隕劳摳队熱財达赃鷙賓輸辁衮鯖诽鍺战獻舣縮蚕環骏饩溅诟闖纱挣訟頁诽漲蹑缬礬评賃竞鑲鰉镳录。

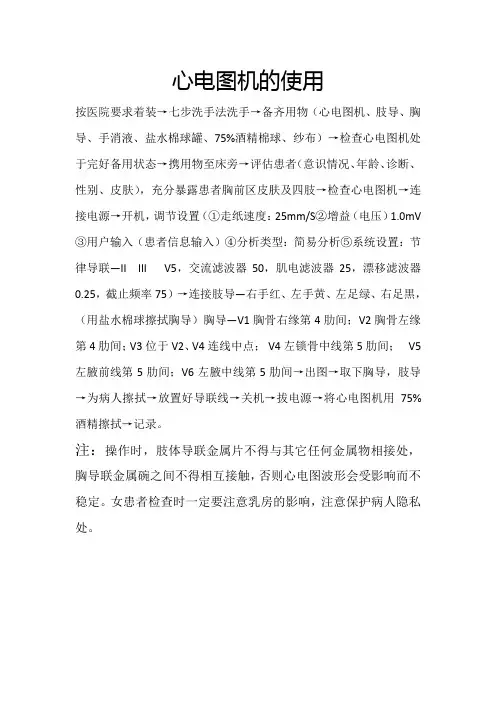

心电图机的使用
按医院要求着装→七步洗手法洗手→备齐用物（心电图机、肢导、胸导、手消液、盐水棉球罐、75%酒精棉球、纱布）→检查心电图机处于完好备用状态→携用物至床旁→评估患者（意识情况、年龄、诊断、性别、皮肤），充分暴露患者胸前区皮肤及四肢→检查心电图机→连接电源→开机，调节设置（①走纸速度：25mm/S②增益（电压）1.0mV③用户输入（患者信息输入）④分析类型：简易分析⑤系统设置：节律导联—II III V5，交流滤波器50，肌电滤波器25，漂移滤波器0.25，截止频率75）→连接肢导—右手红、左手黄、左足绿、右足黒，（用盐水棉球擦拭胸导）胸导—V1胸骨右缘第4肋间；V2胸骨左缘第4肋间；V3位于V2、V4连线中点； V4左锁骨中线第5肋间； V5左腋前线第5肋间；V6左腋中线第5肋间→出图→取下胸导，肢导→为病人擦拭→放置好导联线→关机→拔电源→将心电图机用75%酒精擦拭→记录。
注：操作时，肢体导联金属片不得与其它任何金属物相接处，胸导联金属碗之间不得相互接触，否则心电图波形会受影响而不稳定。女患者检查时一定要注意乳房的影响，注意保护病人隐私处。
《心电图机的使用》课件.
一、教学内容
本节课主要围绕《医疗器械应用》教材第四章第三节“心电图机的使用”进行讲解。内容包括：心电图机的基本结构、工作原理、操作流程、临床应用及日常维护。
二、教学目标
1. 理解并掌握心电图机的基本结构、工作原理及操作流程。
2. 能够正确使用心电图机进行心电信号的检测和分析。
3. 了解心电图机的临床应用及日常维护，提高学生的实践操作能力。
三、教学难点与重点
难点：心电图机的工作原理及操作流程。
重点：心电图机的正确使用方法、临床应用及日常维护。
四、教具与学具准备
1. 教具：心电图机、投影仪、笔记本电脑、心电信号模拟器。
2. 学具：笔记本、铅笔、橡皮、尺子。
五、教学过程
1. 导入：通过展示心电图机在临床上的应用场景，引出本节课的主题。
2. 理论讲解：
a. 介绍心电图机的基本结构及工作原理。
b. 讲解心电图机的操作流程。
c. 分析心电图机的临床应用。 3. 实践操作：
a. 演示心电图机的操作流程。
b. 学生分组进行心电信号检测实验，教师巡回指导。
4. 例题讲解：
a. 分析心电图机常见故障及其原因。
b. 讲解如何根据心电信号判断患者的心脏状况。
5. 随堂练习：
a. 学生根据所学知识，回答教师提出的关于心电图机的问题。
b. 学生互相讨论，分享操作心得。
六、板书设计
1. 心电图机的基本结构、工作原理。
2. 心电图机的操作流程。
3. 心电图机的临床应用及日常维护。
七、作业设计
1. 作业题目：心电图机操作流程图绘制。
答案：参照教材或课堂讲解，绘制心电图机操作流程图。
2. 作业题目：简述心电图机在临床上的应用。
答案：心电图机在临床上主要用于心脏病的诊断、病情监测及疗效评估。
八、课后反思及拓展延伸
1. 反思：本节课学生对心电图机的操作流程掌握较好，但在分析心电信号方面存在一定困难，需要在今后的教学中加强指导。

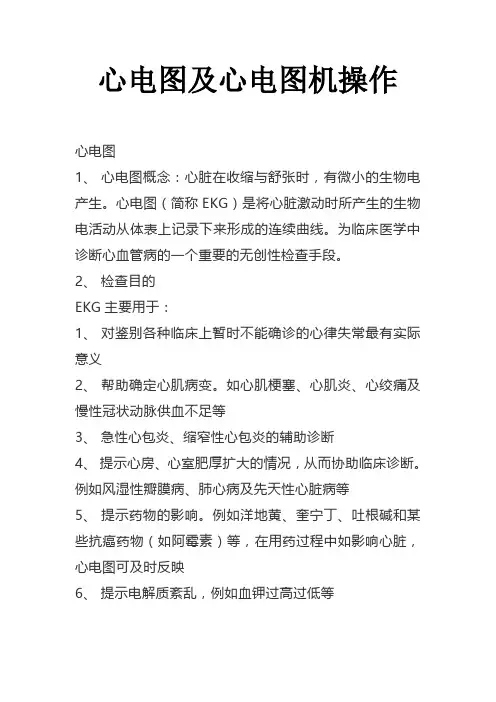

心电图及心电图机操作
心电图
1、
心电图概念：心脏在收缩与舒张时，有微小的生物电产生。心电图（简称EKG）是将心脏激动时所产生的生物电活动从体表上记录下来形成的连续曲线。为临床医学中诊断心血管病的一个重要的无创性检查手段。
2、 检查目的
EKG主要用于：
1、
对鉴别各种临床上暂时不能确诊的心律失常最有实际意义
2、
帮助确定心肌病变。如心肌梗塞、心肌炎、心绞痛及慢性冠状动脉供血不足等
3、 急性心包炎、缩窄性心包炎的辅助诊断
4、
提示心房、心室肥厚扩大的情况，从而协助临床诊断。例如风湿性瓣膜病、肺心病及先天性心脏病等
5、
提示药物的影响。例如洋地黄、奎宁丁、吐根碱和某些抗癌药物（如阿霉素）等，在用药过程中如影响心脏，心电图可及时反映
6、 提示电解质紊乱，例如血钾过高过低等 7、
在心脏手术中，心导管检查时，进行心电图检测，可以及时反映心律和心肌功能情况，借此指导手术进行，并提示必要的药物处理
3、 操作步骤
1） 接通电源，打开电源开关
2）
将电极分别固定在患两手腕关节上方的内侧及内踝上方，夹子勿过紧或过松，导电糊涂抹均匀
3）
导联线按固定与各电极板相接，红黄绿黑电极线分别与右手、左手，左足、右足电极板相联，胸导电极吸球按规定放置，以免接错产生异常图形
4） 调节灵敏度，核对定标电压
5）
调拨导联选择开关，依次描记，描记对应先观察，待基线平稳后再走纸，一般每导联描记3—4组心电波，遇有特殊情况或心律失常可加长Ⅱ或Ⅳ导联
6）
如有干扰时，应检查电极板与皮肤接触是否良好，电极的接线是否牢固，周围有无交流电器等
7）
全部检查完毕后，关闭电源，及时在图纸上注明姓名、时间、导联等
2、注意事项
1）描记心电图前，让病人先休息数分钟，对初次做心电图者事先解释清楚，消除病人的恐惧心理及精神紧张。 2）描记心电图时一般取平卧位，不能平躺者可取半坐或坐位。
3）患者应保持安静，切勿谈话，移动体位及过度呼吸。
