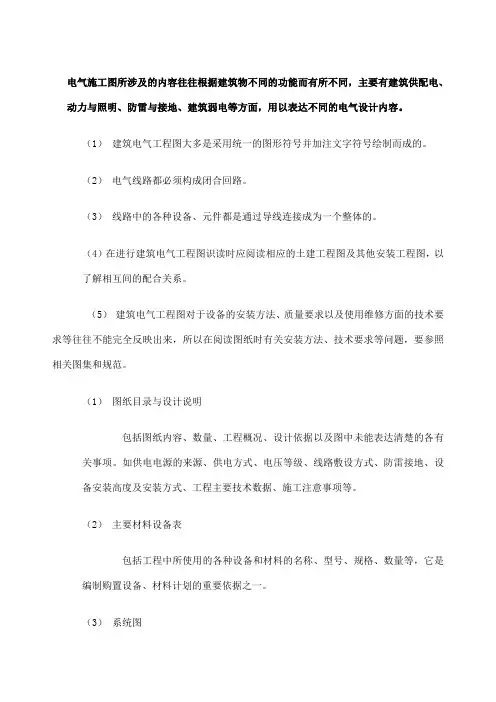

电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。
（1） 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
（2） 电气线路都必须构成闭合回路。
（3） 线路中的各种设备、元件都是通过导线连接成为一个整体的。
（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。
（5） 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
（1） 图纸目录与设计说明
包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
（2） 主要材料设备表
包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
（3） 系统图 如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
（4） 平面布置图
平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
（5） 控制原理图
包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。
建筑识图与构造知识点
一、建筑识图基础知识
1. 图纸分类
- 施工图：包括平面图、立面图、剖面图、详图等，用于指导施工。
- 结构图：展示建筑结构的布置、类型、尺寸和连接方式。
- 设备图：涉及给排水、暖通空调、电气等设备布局和连接方式。
2. 图纸符号与图例
- 通用符号：用于表示建筑元素，如墙体、门窗、楼梯等。
- 专用符号：针对特定专业，如电气元件、管道配件等。
- 图例：解释图纸中的符号和标记，帮助理解图纸内容。
3. 尺寸标注
- 线性尺寸：表示长度、宽度、高度等。
- 角度尺寸：表示转角和斜边长度。
- 半径/直径尺寸：用于圆形或弧形元素。
4. 比例尺
- 表示图纸与实际尺寸的比例关系，如1:100、1:200等。
二、建筑构造知识
1. 基础构造
- 浅基础：如条形基础、板式基础。
- 深基础：如桩基础、井基础。
2. 墙体构造 - 承重墙：承担建筑重量和传递荷载。
- 非承重墙：分隔空间，不承担重量。
- 墙体材料：砖、混凝土、石材、玻璃等。
3. 楼板与地面构造
- 楼板类型：钢筋混凝土楼板、预应力混凝土楼板等。
- 地面处理：找平层、保温层、防水层、面层。
4. 屋顶构造
- 平屋顶：通常设有防水层和保温层。
- 坡屋顶：利用屋架或桁架支撑，有利于排水。
5. 楼梯构造
- 直梯：简单直接，占地小。
- 螺旋梯：节省空间，造型美观。
- 电梯：用于高层建筑的垂直运输。
6. 门窗构造
- 门窗类型：固定窗、推拉窗、平开窗等。
- 门窗材料：木材、金属、塑料或复合材料。
7. 结构系统
- 框架结构：由梁、柱构成，适用于多层建筑。
- 剪力墙结构：墙体承重，适用于高层建筑。
- 框剪结构：框架与剪力墙结合，提高抗震性能。
室内电气工程施工的识图知识
在进行室内电气工程施工时，识图是非常重要的一项技能。只有通过对电气图纸的准确识读，才能发现施工中的问题并及时解决，确保施工质量和安全。本文将介绍室内电气工程施工中的识图知识。
电气图纸的种类及特点
室内电气设计工作的第一步是制定电气图纸，在这里介绍几种常见的电气图纸及其特点：
总平面图
总平面图是展现建筑物室内各业务区域布置的图纸，它以建筑的平面视图为基础，显示了建筑的各个房间、楼层、过道和公共区域的位置和对应的用途。电气图主要是使用图例和符号标注出电气设备的位置，以及各电器设备之间的联系。
单线图
单线图是指只绘制一条主线，并将连接到这条主线的线路和电器用符号表现出来，并在符号下注明线路数值。单线图可以将复杂的电路用简单明了的方式表现出来。
线路图
线路图是指用电路原理图方式描述整个电路板电源及控制线路的图纸。线路图在电器组件中显著标注每一部件的电性能（阻值、容量等）和符号标识，以防止误操作。
照明图
照明图是指为室内照明而准备的图纸，表示室内用电照明设备的位置分布，照明灯具的型号、数量及照明负荷等信息。
电气图纸中电气符号的解释
在室内电气工程施工中，电气图纸上面的符号是我们必须要熟记的，下面就为大家介绍一些常见的电气符号。
开关
开关是电气图纸中使用频率较高的一种电气元件，根据不同的作用和特征，开关分为单控、双控、中控、旋钮、遥控等多种类型。不同种类的开关在电气图纸上用不同的符号表示。 插座
插座是电气图纸中用于接通电源和便于电气设备移动的装置。根据插接方式和要求的功率，插座分为多种类型，常见的包括三孔插座、五孔插座、英制插座、欧洲制插座等。
电器
电气图纸中的电器指的是各种灯具、电动机、配电箱、电气控制器等设备。不同种类的电器在电气图纸上用不同的符号表示，比如灯泡、桥形整流器、电机启动器等。
电线颜色的含义
电线在电气工程中有三种颜色，分别是黑色、蓝色和绿黄色，下面介绍它们的含义：
电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。
16。1.1.1 电气工程图的特点
▪ (1) 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
▪ （2） 电气线路都必须构成闭合回路。
▪ (3） 线路中的各种设备、元件都是通过导线连接成为一个整体的。
▪ (4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。
（5） 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范.
16。1。1。2 电气施工图的组成
▪ (1） 图纸目录与设计说明
▪ 包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项.如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等.
▪ （2） 主要材料设备表
▪ 包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
▪ （3） 系统图
▪ 如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
▪ (4） 平面布置图
▪ 平面布置图是电气施工图中的重要图纸之一,如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
