施工现场临电——“三级配电”配置配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电二级漏保、一机一闸一漏一箱”配电及保护的使用要求。
配电箱（柜）、开关箱的材质选用、制作工艺、箱内电气元件的选择、配置应符合国家相关标准，产品应通过CCC认证。
配电箱（柜）的壳体采用冷轧钢板制作，防雨、防尘、户外型，采用钢板厚度符合标准要求，经久耐用。
配电箱（柜）、开关箱应分设N线、PE线端子板，进出线必须通过端子板做可靠连接。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。
进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
PE线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2个，1个为PE线进箱体的连接点，1个为重复接地的连接点。
三级配电设置示例一总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15 L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。
最好选用额定漏电动作电流75 -150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二分配电箱1 含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。
配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类按结构特征和用途分类：（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电箱内部结构解析（图文并茂）“配电箱”，也叫配电柜，是电动机控制中心的统称。
配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
1配电箱的用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
配电箱构成主要分为两部分：一是成套部件，即配电箱外壳及其相关配件。
二是电气元件及相关附件，即空气开关和其所需要的附件。
2柜内有以下各部分组成：一、断路器断路器：既开关,是配电柜的主要元器件，常用的有空气开关. 漏电开关.双电源自动转换开关。
1.空气开关：A.空气开关的概念：空气开关也就是空气断路器，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流，并能在线路和负载发生过载、短路、欠压等情况下，迅速分断电路，进行可靠的保护。
断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。
目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。
3B.空气开关的工作原理：自动空气开关也称为低压断路器，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。
它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。
自动空气开关具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

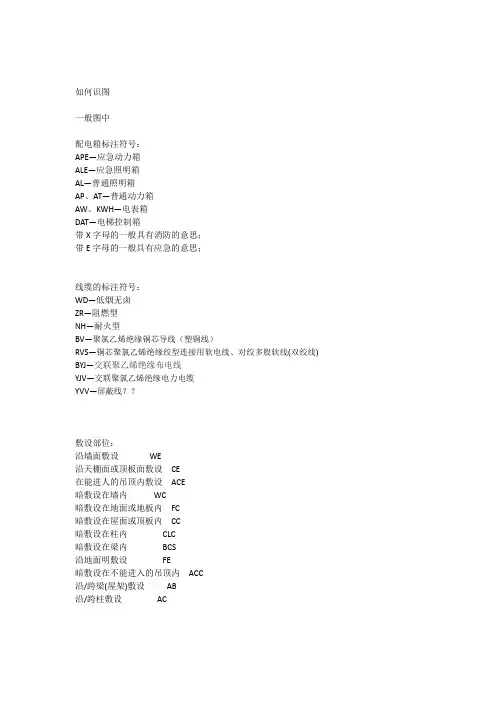

如何识图
一般图中
配电箱标注符号：
APE—应急动力箱
ALE—应急照明箱
AL—普通照明箱
AP、AT—普通动力箱
AW、KWH—电表箱
DAT—电梯控制箱
带X字母的一般具有消防的意思；
带E字母的一般具有应急的意思；
线缆的标注符号：
WD—低烟无卤
ZR—阻燃型
NH—耐火型
BV—聚氯乙烯绝缘铜芯导线（塑铜线）
RVS—铜芯聚氯乙烯绝缘绞型连接用软电线、对绞多股软线(双绞线) BYJ—交联聚乙烯绝缘布电线
YJV—交联聚氯乙烯绝缘电力电缆
YVV—屏蔽线？？
敷设部位：
沿墙面敷设WE
沿天棚面或顶板面敷设CE
在能进人的吊顶内敷设ACE
暗敷设在墙内WC
暗敷设在地面或地板内FC
暗敷设在屋面或顶板内CC
暗敷设在柱内CLC
暗敷设在梁内BCS
沿地面明敷设FE
暗敷设在不能进入的吊顶内ACC
沿/跨梁(屋架)敷设AB
沿/跨柱敷设AC
敷设方式
穿镀锌钢管敷设SC
穿阻燃硬塑料管敷设PC
电缆桥架敷设CT
穿电线管敷设MT
塑料线槽敷设PR
金属线槽敷设MR
电缆沟敷设TC
套接扣压式薄壁钢套管敷设KBG 套接紧定式薄壁钢套管敷设JDG。
一文教你学会看配电系统图每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。
因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。
一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
L火线、N零线、G地线（插座内部都有这些符号）。
配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。
电路线埋暗线，线材等。
（2）线管暗敷的符号表示ZR：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。
BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者ZR-YJV-4×25+1×16-CT-SC80-ACC或BV(2*6+E6)SC20-C。
（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。
二、配电系统图中各种参数的含义解析（1）SCB10-200010/0.4D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。

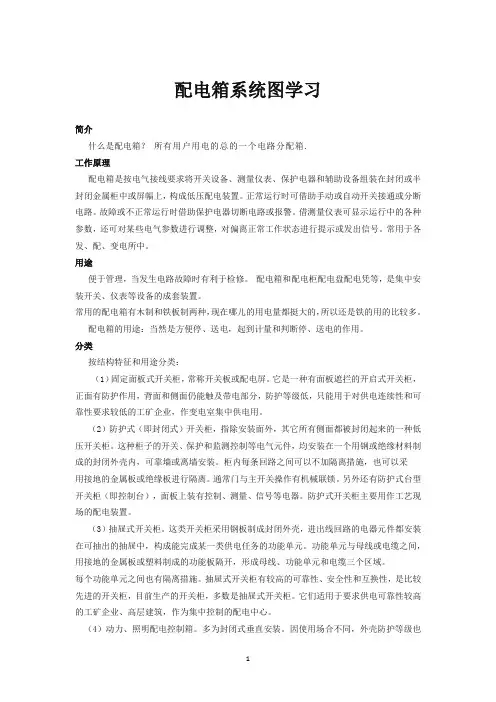

配电箱系统图学习简介什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
分类按结构特征和用途分类：（1）固定面板式，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）。
这类开关柜采用制成封闭外壳，进出线回路的电器元件装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、xx和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
教你认识配电箱系统图摘要：什么是配电箱？适用于所有用户用电的电路配电箱的工作原理：配电箱根据电气接线要求，将开关柜、测量仪表、保护电器和辅助设备组装在封闭或半封闭的金属柜或面板内，形成低压配电装置。
正常运行时，可手动或自动打开.什么是配电箱？所有用户的总电路配电箱工作原理：配电箱根据电气接线要求，将开关柜、计量器具、保护电器和辅助设备组装在封闭或半封闭的金属柜内或屏幕上，形成低压配电装置。
在正常操作期间，电路可以通过手动或自动开关接通或断开。
出现故障或异常运行时，用保护装置切断电路或报警。
通过测量仪器，可以显示运行中的各种参数，并可以调整一些电气参数，以提示或信号偏离正常工作状态。
常用于发电、配电、变电站。
用途：便于管理，有利于电路故障时的维护。
配电箱、配电柜、配电盘等。
是集中安装开关、仪表等设备的成套设备。
常用的配电箱是用木板和铁板做成的。
现在各地用电量都挺大的，所以铁用的比较多。
配电箱的用途：当然是方便停送电，起到测量判断是否停送电的作用。
分类：按结构特征和用途分类：(1)固定面板开关设备，通常称为开关板或配电板。
是带面板盖的开放式开关柜，正面有保护功能，背面和侧面仍能触及带电部分，保护等级低。
仅适用于对供电连续性和可靠性要求较低的工矿企业，可用于变电所房间集中供电。
(2)防护型(即封闭式)开关柜是指除安装面外，四面封闭的低压开关柜。
本柜的开关、保护、监控、控制等电气元件均安装在钢制或绝缘材料制成的密闭外壳内，可安装在墙上或墙上。
机柜中的每个电路都可以在没有隔离措施的情况下隔离，也可以用接地金属板或绝缘板隔离。
通常，门与主开关的操作是机械互锁的。
此外，还有一个保护台式开关柜(即控制台)，面板上安装有控制、测量、信号等电器。
保护开关设备主要用作工艺现场的配电装置。
(3)抽屉式开关设备。
这种开关柜由钢板制成，进出电路的电气元件安装在可抽出的抽屉中，构成可以完成一定供电任务的功能单元。
功能单元和总线或电缆由接地金属板或塑料制成的功能板分开，形成总线、功能单元和电缆三个区域。
