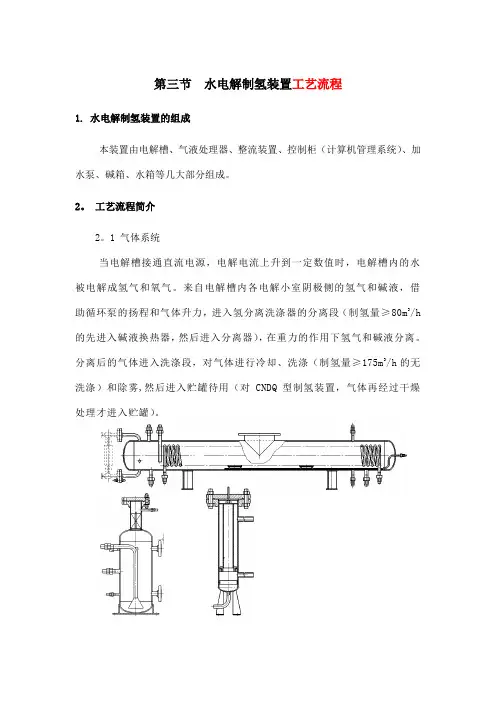

第三节水电解制氢装置工艺流程1. 水电解制氢装置的组成本装置由电解槽、气液处理器、整流装置、控制柜（计算机管理系统）、加水泵、碱箱、水箱等几大部分组成。
2。
工艺流程简介2。
1 气体系统当电解槽接通直流电源，电解电流上升到一定数值时，电解槽内的水被电解成氢气和氧气。
来自电解槽内各电解小室阴极侧的氢气和碱液，借助循环泵的扬程和气体升力，进入氢分离洗涤器的分离段（制氢量≥80m3/h 的先进入碱液换热器，然后进入分离器），在重力的作用下氢气和碱液分离。
分离后的气体进入洗涤段，对气体进行冷却、洗涤（制氢量≥175m3/h的无洗涤）和除雾,然后进入贮罐待用（对CNDQ型制氢装置，气体再经过干燥处理才进入贮罐）。
氧气分离过程基本相同。
氧气放空或进入贮罐待用。
2。
2 电解液循环系统电解液循环的目的在于向电极区域补充电解消耗的纯水,带走电解过程中产生的氢气、氧气和热量，增加电极区域电解液的搅拌,减少浓差极化电压,降低碱液中的含气度，降低小室电压,减少能耗等，以使电解槽在稳定条件下工作。
碱液循环量的大小影响槽内小室电压和气体纯度。
对于一个特定的电解槽，应有一个合适的循环量。
一般槽内电解液更换次数每小时2～4次。
在常压电解系统中，通常用自然循环,而在压力电解系统中，因电解装置体积小,管道细，气液流通阻力大，加上电流密度较大，要求电解液更换的次数比较多，采用自然循环难于达到,一般采用强制循环。
碱液在氢分离器和氧分离器中，靠重力作用与氢、氧气体分离后,通过氢氧分离器的连通管汇总，再经碱液过滤器除去机械杂质,然后由碱液循环泵把碱液送入电解槽，形成完整的电解液循环系统。
2.3 气体排空（氮气置换)系统水电解制氢装置设有充氮口，用于系统的气密检查与开机前的氮气置换。
制氢系统开车后，氢气纯度达到要求后才能被送到贮罐（或净化设备)，在未达到要求纯度以前的氢气可通过调节阀后的气体放空阀放空。
2。
4 原料水补充系统电解过程中，装置内的原料水一直不停地在消耗，因此，为保证水电解的连续进行，需定期向制氢装置内补充原料水。

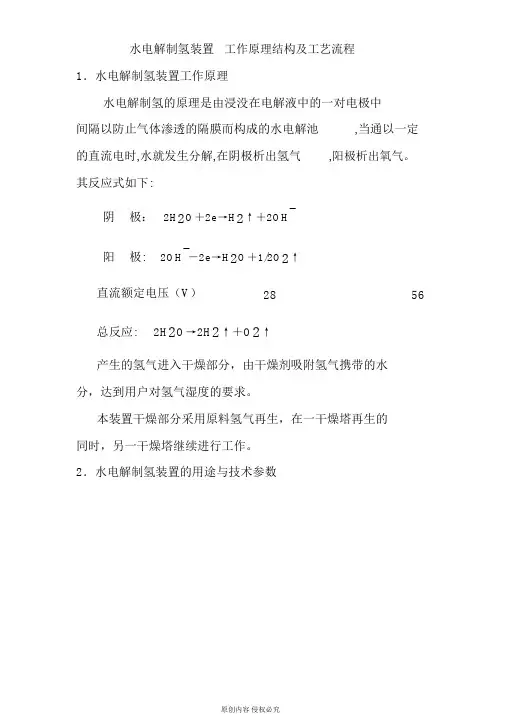

水电解制氢装置 工作原理结构及工艺流程1．水电解制氢装置工作原理水电解制氢的原理是由浸没在电解液中的一对电极中 间隔以防止气体渗透的隔膜而构成的水电解池 ,当通以一定的直流电时,水就发生分解,在阴极析出氢气 ,阳极析出氧气。
其反应式如下:阴 极： 2H 2O ＋2e →H 2↑＋2OH -阳极:2OH -－2e →H 2O ＋1/2O 2↑直流额定电压（V ） 28 56总反应:2H 2O →2H 2↑＋O 2↑产生的氢气进入干燥部分，由干燥剂吸附氢气携带的水 分，达到用户对氢气湿度的要求。
本装置干燥部分采用原料氢气再生，在一干燥塔再生的 同时，另一干燥塔继续进行工作。
2．水电解制氢装置的用途与技术参数纯水耗量（kg/h） 5 10主电源动力电源容量40 75（KVA）原料水水质要电导率≤5μs/cm 氯离子含量<2mg/l 悬浮求物<1mg/l3冷却水用量（m/h）3整流柜冷却水出口背压<0.1Mpa电解槽直流电耗≤4.8KWh/m3H2碱液浓度26～30%KOH 自控气源压力0.5～0.7Mpa气源耗量 3.5m3/h主电源动力电电压N380V50HzC相～220V50Hz整流柜电源0.5KV380 三相四线50Hz控制柜电源AC220V50Hz冷却水温度≤32℃冷却水压力0.4～0.6MPa冷却水水质≤6德国度氢气出口温度≤40℃干燥温控温度250℃～350℃干燥加热终止温度180℃干燥器再生周期24h环境温度0～45℃表1 制氢装置主要技术参数表2.1设备的用途CNDQ系列水电解制氢干燥装置是中国船舶重工集团公司第七一八研究所新研制成功并独家生产的全自动操作的制氢干燥设备,其主要技术指标达到或超过九十年代末世界先进水平,适用于化工、冶金、电子、航天等对氢气质量要求高的部门,是目前国内最先进的并可替代进口的制氢设备。
2.2主要技术参数CNDQ5～10/3.2型水电解制氢干燥装置的主要技术参数如表1本装置采用微机控制，对本装置的主要的主要参数：压力、温度、氢氧液位差可进行自动调节;对干燥器的再生时间及再生温度进行自动控制。
中压水电解制氢装置安全操作技术1)氢氧站的安全生产，首要一条就是防止氢与氧、氢与空气混合，包括在设备、管路系统和房屋内；其次是严禁烟火，包括明火、暗火。
氧气系统还要严禁油脂。
2)电解槽在试车前必须进行仔细检查，包括主机、辅助设备、电气、仪表、管路、阀门、开关及安全设施等，认真测量槽体的各部绝缘。
3)电解槽送电后，应立即测量正负极性，防止因接错线而产生相反气体。
4)电解槽在试车过程中，应定时测量极间电压，检查各电解小室的极间电压是否有异，从而及早判断各小室的进液、出气是否畅通。
5)电解槽由放空转向往储罐送气，必须慎重，在经过爆鸣试验和两次以上分析，确信氢气和氧气都合格后，方能进行。
6)电解槽以及纯化系统的气体阀门倒换，应掌握先开后关的原则，或采用连锁同步，严防因倒错阀门而造成混气、断气事故。
7)电解槽在运行中应控制好液位，严防液位过高或过低。
因为这两种情况都可能造成氢与氧混合。
8)电解液的浓度必须严格控制。
氢氧化钾和氢氧化钠不能混合使用，不然会在小室的阴极上形成结晶碱，造成槽电流波动，槽电压上升，威胁安全生产。
9)加入添加剂的量一定要适当，如果超量过多，不仅不能节电，而且有可能发生槽内爆炸。
10)•电解槽在运行中应严格控制氢、氧系统压力，防止因压力差过大而造成氢气和氧气混合。
系统必须保持正压状态，严防产生负压。
11)当需要接触运行中的电解槽、电器设备，或测量极间电压时，都必须穿上绝缘鞋。
严禁用双手触及五块以上极板。
12)电解槽及供电系统最忌讳停开频繁，因为这样既易损坏设备，热胀冷缩造成槽体渗漏，又易发生事故。
长期停运也易发生锈蚀，特别是电气系统。
建议长期稳定低负荷经济运行。
13)•运行中的电解槽不准进行任何检修，必须停槽至电压消失后(一般10min左右)再进行，因为处于电压下检修容易产生短路。
14)•如因突然事故，氢氧站出现全部停电时，首先应保证继续向用户输送氢气(可打开直通用户的阀门)，并调节各用户流量，保证重点。

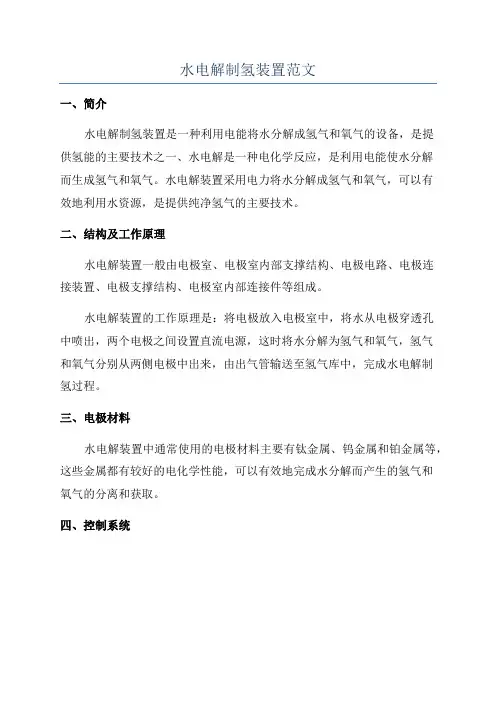

水电解制氢装置范文
一、简介
水电解制氢装置是一种利用电能将水分解成氢气和氧气的设备，是提
供氢能的主要技术之一、水电解是一种电化学反应，是利用电能使水分解
而生成氢气和氧气。
水电解装置采用电力将水分解成氢气和氧气，可以有
效地利用水资源，是提供纯净氢气的主要技术。
二、结构及工作原理
水电解装置一般由电极室、电极室内部支撑结构、电极电路、电极连
接装置、电极支撑结构、电极室内部连接件等组成。
水电解装置的工作原理是：将电极放入电极室中，将水从电极穿透孔
中喷出，两个电极之间设置直流电源，这时将水分解为氢气和氧气，氢气
和氧气分别从两侧电极中出来，由出气管输送至氢气库中，完成水电解制
氢过程。
三、电极材料
水电解装置中通常使用的电极材料主要有钛金属、钨金属和铂金属等，这些金属都有较好的电化学性能，可以有效地完成水分解而产生的氢气和
氧气的分离和获取。
四、控制系统。

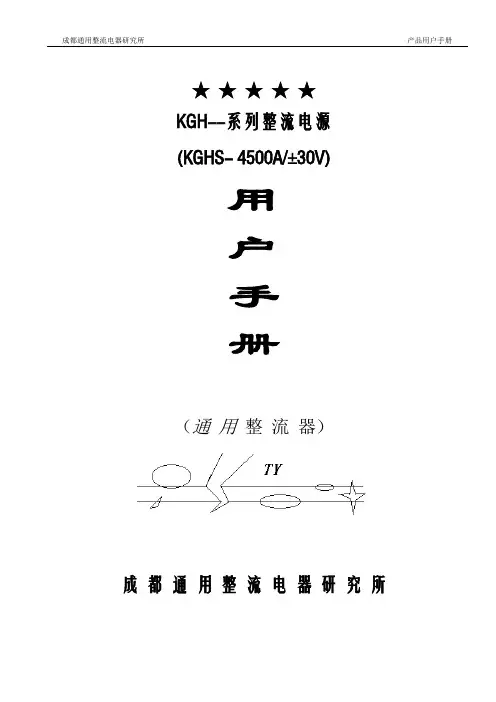

★★★★★KGH--系列整流电源(KGHS- 4500A/±30V)用户手册（通用整流器）成都通用整流电器研究所目录一、产品的用途 (2)二、产品的技术规范 (2)三、产品的使用环境条件 (2)四、主电路电气工作原理 (3)五、设备的安装与使用 (5)六、产品的保修与技术支持 (7)附录一:KG H S-4500A/±30V技术指标及性能特点 (11)一、产品的用途KGH-系列直流整流电源是一种变交流为直流的整流装置（以下简称整流器），主要用于供给各种需要直流电电解的场合；也可作为一般工业通用可调直流电源，电阻负载及其它一般电源负载使用。
二、产品的技术规范KG H S（A.F.） A / V额定输出直流电压额定输出直流电流冷却方式为水冷(A为自冷、F为风冷)电解电源可控硅整流电源三、产品的使用环境条件1、海拔高度不超过1000米；2、室内使用，通风散热良好；3、环境温度不高于+40℃，不低于-20℃；4、空气相对湿度不大于85%；5、使用场所无易燃、易爆炸气体和导电尘埃；6、没有剧烈震动和冲击的场所；7、垂直倾度不超过5°；8、电网电压波动范围不大于+10%；9、冷却水进水温度不低于+5℃，不高于+35 ℃,出水温度不高于+45℃。
10. 冷却水水压下限不能低于0.2MPa, 上限不可高于0.25MPa ，水路流量应为10立方米/小时，水质电阻不低于20KΩPH 值应保持在6 ～7 之间。
四、主电路电气工作原理1、主电路三相交流电源经熔断器，交流接触器（或自动开关）送至至变压器的初级，由整流变压器变压后经六相全波可控硅整流形成连续可调的直流电流或直流电压。
电源的输出方式具有稳流和稳压两种工作方式, 旋转输出调节电位器即可平滑调节输出电解工艺所需要的直流电压和电流。
①主回路断路保护: 主电路设置有快速熔断器或空气开关，一旦发生短路故障，快速熔断器熔断或空气开关自动断开主电路,切断供电电源，避免事故继续扩大。

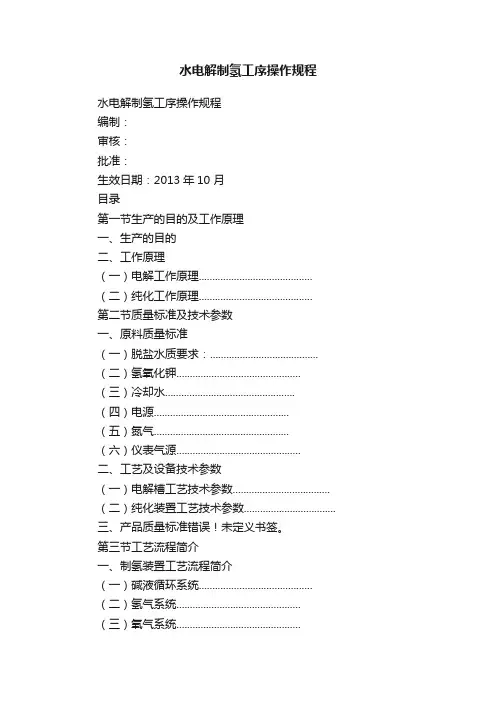

水电解制氢工序操作规程水电解制氢工序操作规程编制：审核：批准：生效日期：2013年10 月目录第一节生产的目的及工作原理一、生产的目的二、工作原理（一）电解工作原理.......................................... （二）纯化工作原理..........................................第二节质量标准及技术参数一、原料质量标准（一）脱盐水质要求：........................................ （二）氢氧化钾.............................................. （三）冷却水................................................ （四）电源..................................................（五）氮气..................................................（六）仪表气源..............................................二、工艺及设备技术参数（一）电解槽工艺技术参数.................................... （二）纯化装置工艺技术参数..................................三、产品质量标准错误！未定义书签。
第三节工艺流程简介一、制氢装置工艺流程简介（一）碱液循环系统.......................................... （二）氢气系统.............................................. （三）氧气系统..............................................（四）原料水补充系统........................................（五）冷却水系统............................................（六）充氮和氮气吹扫系统....................................（七）排污系统（八）整流系统（九）控制系统二、纯化系统工艺流程简介（一）工艺流程简图..........................................（二）工艺流程解释..........................................第四节电解液配置岗位操作法一、制氢系统的操作（一）开车前的准备（二）、电解液的配制（三）稀碱运行（1#电解槽为例，其它电解槽运行同1#电解槽）（四）浓碱运行（以1#电解槽为例，其他电解槽运行同1#）（五）自控部分的调试（六）装置正常运行工作（七）停车操作（八）应急停车操作（九）常见故障及排除方法三、纯化系统的操作（一）开车前的检查与准备（二）气密性试验（包括氢气储罐及缓冲罐）（三）、开车操作步骤（四）装置正常运行工作（五）、停车操作（六）生产中常见事故及处理第五节事故应急处置程序与处置措施一、触电急救（一）发现触电后，应迅速使触电者脱离电源。

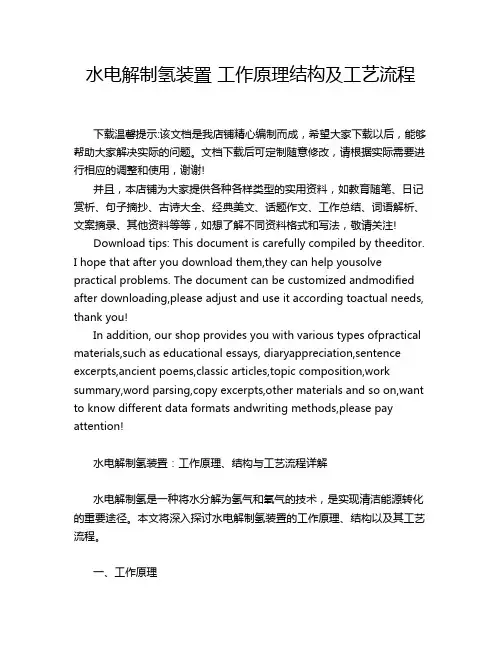

水电解制氢装置工作原理结构及工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
