水电解制氢装置培训讲义(氢气纯化装置)

第二章 水电解制氢装置
• 电解液循环的目的在于向电极区域补充电解消耗的纯水，带走电解过 程中产生的氢气、氧气和热量，增加电极区域电解液的搅拌，减少浓 差极化电压，降低碱液中的含气度，降低小室电压，减少能耗等，以 使电解槽在稳定条件下工作。碱液循环的大小影响槽内小室电压和气 体纯度。对手一个特定的电解槽，应有一个合适的循环量。一般槽内 电解液更换次数为每小时2--4次。在常压电解系统中，通常用自然循 环，而在压力电解系统中，因电解装置体积小，管道细，气液流通阻 力大，加上电流密度较大，要求电解液更换的次数比较多，采用自然 循环难于达到，因而采用碱液循环泵来强制循环。
第一章 氢气的性质和用途
• 氢气在多晶硅生产中的应用
• H2 ＋ Cl2 ＝2HCl ＋ Q（燃烧） • Si＋3HCl＝ H2 ＋ SiHCl3 ＋ Q (280-330℃) • SiHCl3＋2H2＝Si＋3HCl↑ (1050-1100℃) • SiCl4＋2H2＝SiHCl3 ＋ 3HCl↑（1200 ℃ ）
第二章 水电解制氢装置
第二章 水电解制氢装置
气液处理器（包括氢氧分离器、气体洗涤器、
工控机是控制碱部分液的核心及。 气体冷却器、碱液过滤器、屏蔽泵等）
第三章 氢气纯化装置
于是，水溶液中就产生了大量的K+和OH-。
其中的杂质主要是O2 和H2O ，还有微量的N2、CH4等。
66V，所以，在水溶液中同时存在H+和K+时，H+将在阴极上首先得到电子而变成氢气，而K+则仍将留在溶液中。
第二章 水电解制氢装置
• 电解过程中，装置内的原料水一直不停地在消耗，因此， 为保证水电解的连续进行，需要定期向装置内补充原料 水。水箱中的水通过加水泵分别打入氢氧洗涤器，然后 通过溢流管注入分离器下部的液相部分和循环碱液一并 进入电解小室进行连续电解，同时使电解液中碱的浓度 保持在最佳使用范围。补水过程中，只开启单个补水回 路，即只开氢侧或氧侧补水回路。

3 电解液循环量控制在正常值；
4 密切监视气体纯度；
5
按时测量小室电压，测电压时注意电极方向，且不能让电压
表某一极棒的触头同时接触两片极板造成短路；
制氢站培训教材------第一版
6
电解槽上一定要清理干净，不得有金属物和碱液等导电介
质，周围不能放置其它金属物品，以防不慎落在槽体上造成小室短
路；
7 定期清洗过滤器，清除滤网上的石棉绒毛和其它杂质；
制氢站培训教材------第一版
此时： 阳极反应：4 OH一—4e = 2 H2O + O2 阴极反应：4 H2O + 4e = 2 H2 ↑ + 4 OH总反应 2 H2O = 2 H2 ↑ + O2 ↑
从反应方程式得出： 1 水电解时，产生一份氧气和两份氢气。 2 加入KOH或NaOH只起导电作用，在电解过程中不被消耗。
制氢站培训教材------第一版
第二章 水电解制氢装置组成
一、电解槽分类：
1、单极性电解槽：单极电解槽是由外部并联若干个电解 槽组成的。而单元电解槽由若干个彼此交替的、彼此平行的 阳极版和阴极版组成。对于一个电极而言只能做阳极或阴极。 单极性电解槽安装、维修简便，效率低，体积大。
制氢站培训教材------第一版
9、在建筑材料和轻工业中，如玻璃和人造宝石的制造和加工， 氢气被广泛地用作燃烧气和保护气。 氢气优点：便于储存和运输，对环境无污染，被誉为“清洁”的新 能源。
制氢站培训教材------第一版
三、氢气制取方法
1、水电解：设备体积小，流程简单，纯度高，杂质少，无污染； 但能耗高，产量小。
2、氨分解：产气量大，但纯度不高。 3、甲醇、天然气裂解：能耗低，产气量大，杂质复杂，不易分 离。

3 火灾风险
4 安全管理方法
在制氢站操作过程中，由于氢气具有极高 的燃烧性，一旦发生火灾，后果将不堪设 想，因此火灾防控非常重要。
为确保制氢站的安全运行，需要采取严格 的安全管理方法，包括安全培训、检查维 护和事故应急预案等。
制氢站的技术细节
主要设备
工艺流程
常见故障及排除方法
了解制氢站的主要设备，如氢 气发生器、纯化系统和储氢罐， 以及它们的工作原理和性能。
详细介绍制氢站的工艺流程， 包括反应步骤、气体分离和净 化过程，以及储氢和供气系统。
掌握制氢站的常见故障，并了 解如何快速诊断和解决问题， 确保制氢站的稳定运行。
制氢站的维护保养
1 日常维护
2 周期性维护
了解制氢站的日常维护工作，包括设备检 查、清洁、润滑和参数监测，确保设备的 良好运行。
指导制氢站的周期性维护，如更换部件、 校准仪器和进行性能测试，保证设备的长 期稳定性。
《制氢站培训资料》PPT 课件
# 制氢站培训资料PPT课件大纲
本次课程将全面介绍制氢站的基础知识、安全问题、技术细节、维护保养以 及未来发展趋势，为您深入了解制氢站提供全方位指导。
制氢站基础知识
定义
制氢站是一种用于产生氢气的设施，可以应 用于多个领域，如能源产业和化工行业。
主要原理
制氢站利用化学反应或电解作用将水分解为 氢气和氧气，其中最常用的方法是蒸汽重整 和碱性电解。
分类
制氢站根据生产方式可分为化学法和电解法， 每种方法有不同的优缺点。
工作流程
制氢站的工作流程包括氢气产生、氢气纯化、 储存和供应，保证持续稳定的氢气供应。
制氢站的安全问题
1 爆炸风险
2 泄漏风险
制氢站因为涉及氢气的产生和储存，存在 爆炸风险，必须采取严格的安全措施来防 止事故发生。

H φ 32X3
CHWS φ 76X4
W φ 14X2
W φ14X2 QZ1103 CHWS φ38X3 J 1104
CHWR φ 76X4
CHWR φ 38X3
CHWR φ 76X4
ef V E NT VE NT CHWR φ 76X4
g
冷 却 水回
D1501
113 0C
H φ 32X3
PI
11 60A
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的气，在极低的温度下吸附氢 气中的杂质。氢气纯度可达到99.9999%以上。
▪ 钯膜扩散法 利用氢气可透过钯膜的特性，可得到纯氢
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
氢气纯化方法
● 催化脱氧—变温吸附
目前电解水制氢普遍采取的氢气纯化方法
● 变压吸附
改变系统压力提纯氢气（ 增压吸附、降压解吸）
针对杂质种类较多的氢气，可一次性提纯氢气至 99.9999％，需消耗部分氢气。
TE
1 1 01 11 0 1
TS H 11 0 1
[ AL =3 0 ]
EH 110 1
1 110
CHWR φ 38X3
[ A L= 3 0]
113 0A
H φ 32X3
1140 B
CHWS φ38X 3
H φ 32X3
1 23
QS110 1
H φ 32X3
H φ 32X3
32 QS1102 1

氧气分离过程基本相同。氧气放空或进入贮罐待用。
2015-6-16
31
2.2 碱液循环系统
16
碱液循环系统
电解液循环的目的在于向电极区域补充电解消耗的纯水， 带走电解过程中产生的氢气、氧气和热量，增加电极区域 电解液的搅拌，减少浓差极化电压，降低碱液中的含气度， 降低小室电压，减少能耗等，以使电解槽在稳定条件下工 作。 碱液循环量的大小影响槽内小室电压和气体纯度。对于一个 特定的电解槽，应有一个合适的循环量。一般槽内电解液 更换次数每小时2～4次。在常压电解系统中，通常用自然 循环，而在压力电解系统中，因电解装置体积小，管道细， 气液流通阻力大，加上电流密度较大，要求电解液更换的 次数比较多，采用自然循环难于达到，必须采用碱液循环 泵进行强制循环。
2015-6-16
16
8
一、制氢行业发展概况
4．氢能利用发展趋势预测 已在制氢技术、储氢材料和氢能利用等方面进行了开 创性的工作，拥有一批氢能领域的知识产权，其中有 些研究工作已达到国际先进水平。我国地域辽阔，能 源转换离不开氢能。我国有丰富的太阳能、风能资源， 通过电解水转换成氢气进行能量的转化和储存、运输， 有效的解决峰谷、传输和电网波动问题，可能是最佳 途径之一。我国南部和西南地区势能差大，水资源丰
2015-6-16
4
2
一、制氢行业发展概况
1．氢气的生产方法 1.5 甲醇分解制氢 1.6 水电解制氢 1.7 生物制氢 1.8 太阳能制氢
2015-6-16
5
一、制氢行业发展概况
2．水电解制氢的发展概况 自从1800年尼尔森等人成功的将水电解成氢气和
氧气以来，水电解制氢技术得到了飞速的发展。近20 年来，由于工业生产的飞速发展和能源的日渐短缺， 氢气的应用领域越来越广，对氢气的需求量也在也在 逐年的增加。据美国氢气协会分析，2007年全球年生 产氢气超过5000万吨，氢能作为低碳和零碳能源正在 脱颖而出。因此专家普遍认为，氢能的大量利用将

图例
保温 （保 冷 ）标 示 材料 用途 厚度
[ AC = 10 0 ]
阀 门标 示
J
管 件标 示
H
仪表 信号 标示 盲通 两用 连接 变 径接 头 现 场指 示 远 传信 号 D CS /P LC 软联 锁停 车 硬 联锁 停车 法兰 连接 电加 热器 介质 标示 CH WS 低温 冷却 水给 水 CH WR 低 温冷 却水 回水 H 氢气 I A 仪表 气 W 污水 N 氮气 A E F H I L P Q R T V Y 自 控字 母标 示 首位 分析 流量 电流 液位 压力 质量 温度 电压 高限 指示 低限 次位 报警 元件
J1103
H φ 32X3
H φ 32X3
J110 1
J11 02
氮气
b
H φ32X3
PI 11 02
H φ32X3
3 QS1102 1
2
H φ32X3
1150
H φ32X3
Hφ 3 2X3 PV11 01 1
3
2 QS 1104
1.5 常压 1.5 常压 常压 1.0 1.0 常压
DN 1 0 DN 2 5 DN 2 5 DN 1 0 DN 1 0 DN 8 0 DN 8 0 DN 1 0
73
H φ 8X1.5
H φ32X3
114 0A
S
S
EH 11 03
1 120 B
QT 1 1 01
QI T 1 10 2
O 2 A NA LY Z ER Q S HH 1 1 02 Q AH 11 0 2 QI 1 1 02
73
Y110 2
Y1101
产品氢气出口 e 氢气露点仪放空口 f 微量氧 分析仪放空口 g 低温冷却水回水口 h 低温冷却水进水口 j 排污口

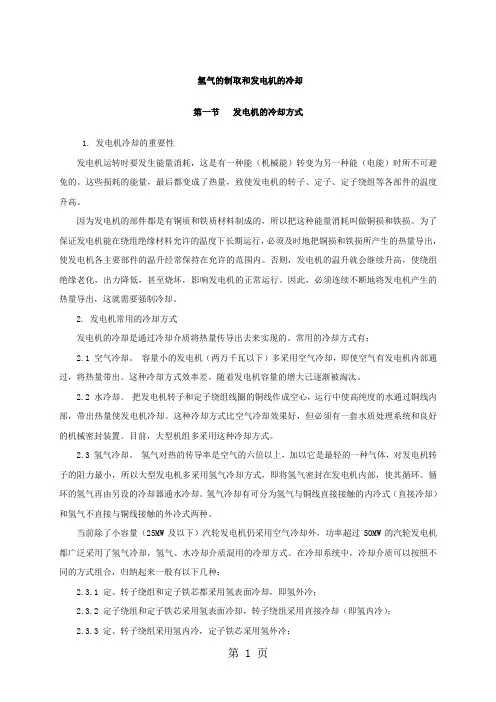

氢气的制取和发电机的冷却第一节发电机的冷却方式1. 发电机冷却的重要性发电机运转时要发生能量消耗，这是有一种能（机械能）转变为另一种能（电能）时所不可避免的。

这些损耗的能量，最后都变成了热量，致使发电机的转子、定子、定子绕组等各部件的温度升高。

因为发电机的部件都是有铜质和铁质材料制成的，所以把这种能量消耗叫做铜损和铁损。

为了保证发电机能在绕组绝缘材料允许的温度下长期运行，必须及时地把铜损和铁损所产生的热量导出，使发电机各主要部件的温升经常保持在允许的范围内。

否则，发电机的温升就会继续升高，使绕组绝缘老化，出力降低，甚至烧坏，影响发电机的正常运行。

因此，必须连续不断地将发电机产生的热量导出，这就需要强制冷却。

2. 发电机常用的冷却方式发电机的冷却是通过冷却介质将热量传导出去来实现的。

常用的冷却方式有：2.1 空气冷却。

容量小的发电机（两万千瓦以下）多采用空气冷却，即使空气有发电机内部通过，将热量带出。

这种冷却方式效率差，随着发电机容量的增大已逐渐被淘汰。

2.2 水冷却。

把发电机转子和定子绕组线圈的铜线作成空心，运行中使高纯度的水通过铜线内部，带出热量使发电机冷却。

这种冷却方式比空气冷却效果好，但必须有一套水质处理系统和良好的机械密封装置。

目前，大型机组多采用这种冷却方式。

2.3 氢气冷却。

氢气对热的传导率是空气的六倍以上，加以它是最轻的一种气体，对发电机转子的阻力最小，所以大型发电机多采用氢气冷却方式，即将氢气密封在发电机内部，使其循环。

循环的氢气再由另设的冷却器通水冷却。

氢气冷却有可分为氢气与铜线直接接触的内冷式（直接冷却）和氢气不直接与铜线接触的外冷式两种。

当前除了小容量（25MW及以下）汽轮发电机仍采用空气冷却外，功率超过50MW的汽轮发电机都广泛采用了氢气冷却，氢气、水冷却介质混用的冷却方式。

在冷却系统中，冷却介质可以按照不同的方式组合，归纳起来一般有以下几种：2.3.1 定、转子绕组和定子铁芯都采用氢表面冷却，即氢外冷；2.3.2 定子绕组和定子铁芯采用氢表面冷却，转子绕组采用直接冷却（即氢内冷）；2.3.3 定、转子绕组采用氢内冷，定子铁芯采用氢外冷；2.3.4 定子绕组水内冷，转子绕组氢内冷，定子铁芯采用氢外冷，即水氢氢冷却方式；2.3.5 定、转子绕组水内冷，定子铁芯空气冷却，即水水空冷却方式；2.3.6 定、转子绕组水内冷，定子铁芯氢外冷，即水水氢冷却方式。

水电解工艺简介摘要：本文简要地叙述了水电解的原理，水电解制氢装置的组成，主要技术参数及其操作、维护等问题。

关键词：水电解水电解制氢装置一水电解原理1电解小室水电解制备氢和氧,这一电化学反应是在电解小室中完成的，电解小室是水电解槽的最基本的单元。

电极上通上直流电之后，电化学反应就发生了，水就被分解成了氢和氧。

电解槽的结构形式虽然很多（有单极性、双极性、箱式及压滤型等），但目前工业上使用的水电解槽几乎都是双极性压滤型结构,众多的电室串在一起，通过若干根拉紧螺杆，把这些电室紧紧地压在两块笨重的端压板之间,从而组成了一个完整的水电解槽。

那么电解小室由哪些部件组成的呢？它们的主要功能是什么呢？现简述如下：电解小室由三部份组成：即电极、隔膜和电解液。

1.1电极电极可分为主电极和副电极，实际上电化学反应主要发生在副电极上。

我公司生产的主电极的用材是08AL深冲型薄钢板,厚度为2㎜。

经水压机模压后，该薄板两面压出了数以百千计的乳头，该圆板被焊在圆环状的极框上。

环形框上设置有若干个通孔，这些通孔称作气液道孔，气液道孔通过沟槽与电极区相贯通，这样电化学反应生成的产品气氢、氧和电解液一起，通过这些气道孔送到电解槽外，同样，反应所需的原料水和电解液通过极框下部的液道孔也能从外界补充进去，从而使电解反应能持续地进行下去。

该组件整体镀镍，镀层厚度为40—80μ。

此主极板为双极性，即极板的一侧是负极，另一侧则是下一个电室的正极。

副电极的结构十分简单，我公司生产的副电极是用镍丝网经剪裁而成的，通常是用46目的镍丝网剪裁成圆片。

镍丝的直径约0.2㎜,大家都知道，丝网的表面积大大高于平板的表面积，这样电解槽可在较高的电流密度下运行时,不会增加电耗。

在组装成的电解槽中，副电极丝网被紧紧地压在主电极的乳头上，强大的电解电流就是这样被传送到副电极上的。

1.2隔膜垫片隔膜垫片的结构有整体式和分离式两种，我公司采用前者。

在制作时先将石棉布剪成圆片，再将此圆片放入塑模压机中，在其周边敷设了F46为主料的粉料，经加热模压成我们所要求的隔膜垫片。

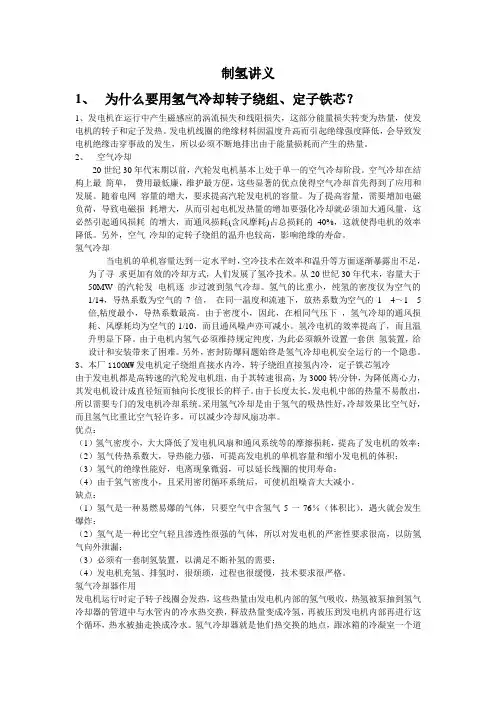

制氢讲义1、为什么要用氢气冷却转子绕组、定子铁芯？1、发电机在运行中产生磁感应的涡流损失和线阻损失，这部分能量损失转变为热量，使发电机的转子和定子发热。

发电机线圈的绝缘材料因温度升高而引起绝缘强度降低，会导致发电机绝缘击穿事故的发生，所以必须不断地排出由于能量损耗而产生的热量。

2、 空气冷却20世纪30年代末期以前，汽轮发电机基本上处于单一的空气冷却阶段。

空气冷却在结构上最简单，费用最低廉，维护最方便，这些显著的优点使得空气冷却首先得到了应用和发展。

随着电网容量的增大，要求提高汽轮发电机的容量。

为了提高容量，需要增加电磁负荷，导致电磁损耗增大，从而引起电机发热量的增加要强化冷却就必须加大通风量，这必然引起通风损耗的增大，而通风损耗(含风摩耗)占总损耗的40%，这就使得电机的效率降低。

另外，空气冷却的定转子绕组的温升也较高，影响绝缘的寿命。

氢气冷却当电机的单机容量达到一定水平时，空冷技术在效率和温升等方面逐渐暴露出不足，为了寻求更加有效的冷却方式，人们发展了氢冷技术。

从20世纪30年代末，容量大于50MW的汽轮发电机逐步过渡到氢气冷却。

氢气的比重小，纯氢的密度仅为空气的1/14，导热系数为空气的7倍，在同一温度和流速下，放热系数为空气的1 4～1 5倍,粘度最小，导热系数最高。

由于密度小，因此，在相同气压下，氢气冷却的通风损耗、风摩耗均为空气的1/10，而且通风噪声亦可减小。

氢冷电机的效率提高了，而且温升明显下降。

由于电机内氢气必须维持规定纯度，为此必须额外设置一套供氢装置，给设计和安装带来了困难。

另外，密封防爆问题始终是氢气冷却电机安全运行的一个隐患。

3、本厂1100MW发电机定子绕组直接水内冷，转子绕组直接氢内冷，定子铁芯氢冷由于发电机都是高转速的汽轮发电机组，由于其转速很高，为3000转/分钟，为降低离心力，其发电机设计成直径短而轴向长度很长的样子。

由于长度太长，发电机中部的热量不易散出，所以需要专门的发电机冷却系统。

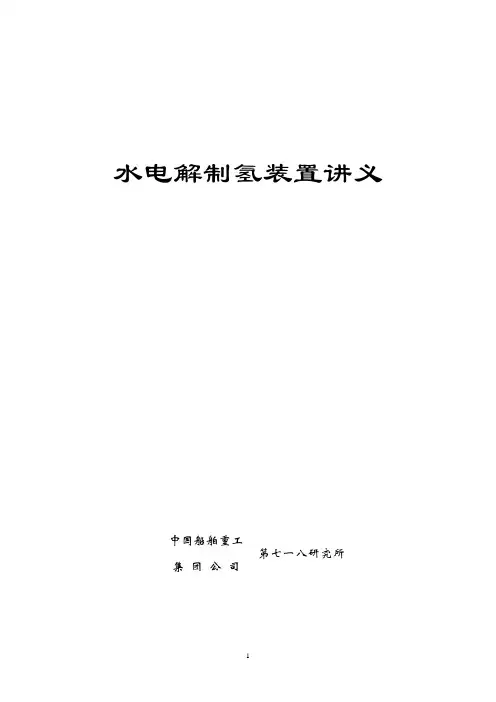

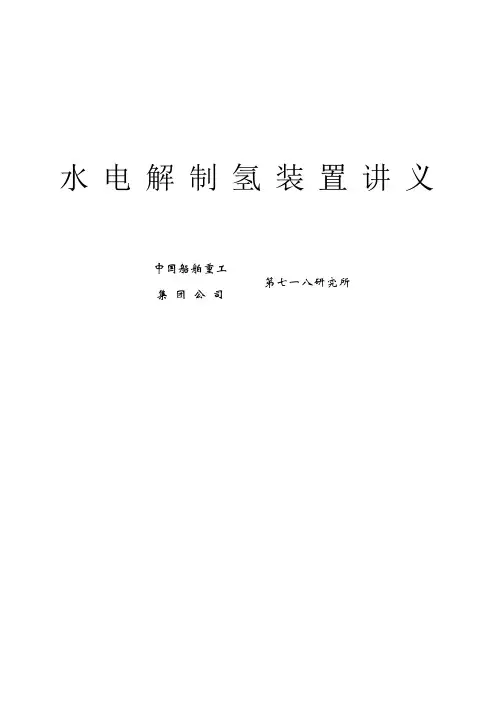

水电解制氢装置讲义第七一八研究所目录通用部分专用部分前言自从1800年尼尔科森等人成功地将水电解成氢气和氧气以来，水电解制氢技术的发展已有近200年的历史了。

现今，水电解制氢技术已在全世界得到了普遍的应用。

由于能源的日渐紧张和工业飞速发展，对氢的需求量也在不断的增加，致使世界各国纷纷制定研制新型水电解制氢技术的发展规划。

而当前水电解制氢技术普遍存在的问题是能耗大、效率低、成本高。

针对这些问题，世界各国除对现行技术进行改进外，同时还在研究和探索新的水电解制氢工艺，寻找新型隔膜和材料，力图降低能耗，提高水电解制氢效率。

当前工业水电解制氢装置多数仍采用石棉隔膜，操作温度80～90℃，操作压力～，小室电压～，氢气纯度≥％（体积比），氧气纯度≥％，使用寿命15～20年。

同时，高效水电解制氢装置、固体聚合物和高温水蒸汽固体聚合物水电解制氢装置也在研制中。

固体聚合物水电解制氢装置具有效率高、能耗低、安全可靠、体积小、重量轻的优点，具有广阔的应用前景。

我所是全国唯一的一家从事水电解制氢技术研究的科研单位，至今已有四十多年的历史。

我所研制开发的水电解制氢装置是在总结以前的科研成果并吸收国内外同类装置优点的基础上研制而成的。

经过多年的努力，逐步形成了现今具有相当规模的系列产品。

从0.5m3/h～300m3/h的不同型号和不同规格的水电解制氢装置，我所均已设计生产。

这些产品已广泛地应用于航天、电力、电子、冶金、化工、气象和玻璃制造等工业部门，并有多台已出口国外。

我所研制生产的水电解制氢装置配套齐全。

设备的主要技术指标接近或达到国外同类装置的先进水平。

槽体密封性能好，在反复开停机的条件下确保槽体不漏。

在自动控制方面，可根据用户的要求采用气动控制、程序控制和最先进的微机控制。

设备具有很高的自动化和标准化程度，便于操作和维护。

在设计和生产过程中，我们严格遵循质量第一，用户至上的原则，严把质量关，确保不合格的产品不出厂。

同时，我们还为用户提供周到的售后服务，指导安装调试，代培运行操作人员。

水电解制氢装置讲义第七一八研究所目录前言 (1)通用部分第一章氢气 (1)第一节氢气的制备 (1)第二节氢气的性质和用途 (6)第二章水电解制氢 (8)第一节水电解制氢装置的工作原理 (8)第二节水电解制氢装置的用途与技术参数 (9)第三节水电解制氢装置 (12)1。

水电解制氢装置的组成 (12)2。

工艺流程简介 (12)3. 电解槽 (15)4. 处理器（框架I） (20)第四节其它设备 (30)1。

控制柜 (30)2。

整流装置 (30)3. 计算机系统 (30)4. 框架Ⅱ (30)5。

框架Ⅲ (31)6. 柱塞泵 (31)7. 碱箱、水箱 (33)8. 阻火器 (33)第三章安装 (35)1. 制氢站 (35)2。

工艺部分 (36)3。

自控部分 (40)4。

整流部分 (42)第四章设备维护、安全事项与故障的排除 (43)第五章配制电解液 (50)第一节物料及器材 (50)第二节碱液配制方法 (51)专用部分第六章微机控制系统的操作规程 (57)第一节开机前的准备 (57)第二节开机顺序 (76)第七章气动仪表控制系统的操作规程 (80)第一节开机前的准备 (80)第二节开机顺序 (82)附录1 NaOH溶液温度比重对照表 (84)附录2 氢氧化钾溶液比重表 (85)附录3 KOH溶液比重-—温度——浓度关系表 (86)前言自从1800年尼尔科森等人成功地将水电解成氢气和氧气以来，水电解制氢技术的发展已有近200年的历史了。

现今,水电解制氢技术已在全世界得到了普遍的应用。

由于能源的日渐紧张和工业飞速发展，对氢的需求量也在不断的增加，致使世界各国纷纷制定研制新型水电解制氢技术的发展规划.而当前水电解制氢技术普遍存在的问题是能耗大、效率低、成本高。

针对这些问题,世界各国除对现行技术进行改进外，同时还在研究和探索新的水电解制氢工艺，寻找新型隔膜和材料，力图降低能耗，提高水电解制氢效率。

当前工业水电解制氢装置多数仍采用石棉隔膜，操作温度80～90℃，操作压力0。

制氢装置的运行培训资料一、启动前准备（一）制氢机清洗制氢机正式投运前应进行除盐水清洗，以除去设备在加工过程中存留在各部件内部的机械杂质。

清洗前设备的所有阀门应处于关闭状态；启动冷却水泵供冷却水。

接通控制柜电源。

打开除盐水罐进水门，此时水罐为空的，UFC磁翻转液位计下限自动接通，水罐自动补水门开，当水位到达上限时此门自动关闭。

打开碱液循环泵冷却水进水门（注：只要泵运转，此门都应打开以冷却电机）；打开除盐水罐供水门、系统供水（碱）门、碱液过滤器出口门、碱液过滤器入口门、氧侧事故排空门、氢侧事故排空门，手动启动碱液循环泵，慢慢打开流量调节门。

当氢、氧分离器液位升到中部时,关流量调节门,停碱液循环泵，关系统供水（碱）门。

打开碱液循环泵进口门,启动碱液循环泵，用流量调节门调节流量至最大,冲洗系统1~2小时。

关闭流量调节门，打开系统回水（碱）门、除盐水罐回水门、电解槽回水（碱）门、除盐水罐排污门，将系统水抽回除盐水罐并排放；关系统回水（碱）门，停泵，关碱液循环泵进口门、除盐水罐回水门、电解槽回水（碱）门，当除盐水罐内水放完后关闭除盐水罐排污门，打开碱液过滤器排污门和电解槽两侧排污门，放净系统内存水。

按上述方法反复进行2〜3次，直至排出液清洁为止；若发现排出液不清洁，应联系检修清洗碱液过滤器滤网。

此外，首次试运时，还应用10%电解液整体试运48小时以上，启、停机操作同正常运行操作，以进一步清洗制氢机。

（二）气密实验设备安装完毕后，需对制氢系统进行全面的气密实验。

按清洗中有关步骤将除盐水打入制氢系统至氢、氧分离器液位计中部。

将氮气钢瓶与系统充氮口连接,关闭框架I与外界联系的所有阀门。

打开系统内阀门，通过系统充氮门向系统内充入氮气,使系统压力缓缓升至3.2Mpa,关系统充氮门，用肥皂水检查所有阀门接头、法兰连接及管路焊口等部位，如有泄漏，排除后继续进行，直至不漏为止；保压12小时以上,泄漏量平均每小时不超过0.5%为合格。

-
29
循环干燥器结构图
1-过滤网； 2-顶盖； 3-罐壳； 4-干燥剂； 5-窥视窗（水位计） 6-放水阀门
-
30
水封槽、档火器
• 系统运行时为保障安全而设置水封槽和档 火器。
• 如果气体出口处发生火灾，两个设备可以 阻止火焰延烧到系统内部，避免造成重大 事故。
-
31
水封槽
• 氧侧系统中设有水 封槽，
出气小孔，造成电解液循环不良。 – 在电解过程中不断地补充水和碱都将可能引入上述杂
质离子。
为了保证电解槽的正常运行和延长使用周期，固 体碱、补充水和电解液应当符合要求。
-
13
氢氧化钾的纯度要求
电解质KOH的纯度，直接影响电解后 产生气体的品质和对设备的腐蚀。
名 称 含量（%）
当电解液含有碳酸盐和氯化物时，阳极 上会发生下列有害反应：
• 氢侧系统：由电解槽1各间隔电解出来的氢气汇集于总管，经过氢侧分离器2、洗涤器3、 压力调节器4、平衡箱5，再经两级冷却器6后，存入储氢罐备用。
• 氧侧系统：由电解槽1各间隔分解出来的氧气汇集于总管，经过氧侧分离器8、洗涤器9、 压力调节器10和水封槽11后，排放大气或存罐备用。
-
3
氢侧系统
由电解槽1各间隔电解出来的氢气汇集于总管，经过氢侧分离 器2、洗涤器3、压力调节器4、平衡箱5，再经两级冷却器6 后，存入储氢罐备用。
• 平衡水箱还起到对氢气的缓冲作用，使氢气压力变得更均 匀，因此又称为缓冲水箱。
-
26
冷却器
• 冷却器的构造与分 离器的基本相同。
• 容器内有蛇形管， 冷却水在容器内由 下至上进行循环冷 却。
• 冷却器与分离器的 不同之处是氢气走 蛇形管，冷却水走 管外。冷却器只在 氢侧系统中设置。

▪
