轻型动力触探试验方案（一）试验目的1)提供浅基础地基承载力；2)检验基底是否存在下卧软层。
（二）试验依据1、《建筑地基基础设计规范》（GB50007－2002、DBJ15-31-2003）；2、《建筑地基基础处理技术规范》JGJ79－2002；3、《岩土工程勘察规范》GB50021－2001；4、《建筑地基基础工程施工质量验收规范》GB50202－2002。
（三）试验基本原理和技术要求采用自由落锤以15～30击/min 的锤击速率连续锤击贯入，每贯入1m ，将探杆转动一圈半，轻型动力触探锤的落距为50cm 。
轻型动力触探记录每贯入30cm 的锤击数（10N ）。
对轻型动力触探，当10N >100或贯入15cm 的锤击数超过50时，可终止试验。
（四）试验数据分析与判定根据不同深度的动力触探锤击数，采用平均值法计算每个检测孔的动力触探锤击数代表值。
参照表1，根据轻型动力触探锤击数标准值，推定地基（土）承载力特征值。
表110N 轻型动力触探试验推定地基承载力特征值akf（kPa ）10N 5 10 15 20 25 30 3540 45 50 一般黏性土地基50 70 100 140 180 220 260 300 340 380 黏性素填土地基60 80 95 110 120 130 140 150 160 170 粉土、粉细砂土地基55708090100110125140150160（五）试验要点(1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。
(2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50.0±2．0cm ，使其自由下落。
在基底轻型触探试验表内记录打入土层中30cm 所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。
(3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时，即停止测试。
锤击数：34382736平均值：差的平方：0.062518.062545.56255.062568.753标准差：修正后的锤击数N10查表结果：试验锤击数N 101520地基承载力特征值f ak (KPa)10514540-5.88输入：初始计算：轻便单点评定：试验锤击数N 102530地基承载力特征值f ak (KPa)19023040 4.00中型试验锤击数N 10810地基承载力特征值f ak (KPa)290350601.00试验锤击数N 1015202530试验锤击数N 1010地基承载力特征值f ak (KPa)105145190230地基承载力特征值f ak (KPa)85试验锤击数N 28234567地基承载力特征值f ak (KPa)120150180210240265轻 便 触 探 粘 性 土 地 基 承 载 力 特 征 值轻 便 触 探 素 填中 型 触 探 粘 性 土 地 基 承 载 力 特 征 值锤击数：3026302830平均值：差的平方： 1.447.841.440.641.4412.84标准差：修正后的锤击数N10查表结果：试验锤击数N102530地基承载力特征值f ak (KPa)190230404.14输入：20304011513516081012290350400素 填 土 地 基 承 载 力 特 征 值征 值锤击数：181725242523平均值：差的平方：16.0025.009.00 4.009.00 1.0064.00标准差：修正后的锤击数N10查表结果：试验锤击数N1025305地基承载力特征1902304013.89值f ak(KPa)七个数：锤击数：25292626272926差的平方： 3.45 4.590.730.730.02 4.590.73标准差：修正后的锤击数N10查表结果：试验锤击数N1025305地基承载力特征19023040 5.73值f ak(KPa)5平均值：14.866。
1．地基承载力轻型触探检测试验方法轻型动力触探锤重10kg,计每贯入30cm锤击数.落距500mm,探头直径40mm,锥角60度.每打入30公分的锤击数N简易公式：地基承载力=8N-20N为锤击数2．轻型触探与重型触探的区别轻型动力触探锤重10kg,计每贯入30cm锤击数.落距500mm,探头直径40mm,锥角60度.重型动力触探锤重63.5kg,计每贯入10cm锤击数,落距760mm,探头直径74mm,锥角60度.至于什么多大承载力用轻型或者用重型,并无规定.一般密实度小的用轻型,密实度大的用轻型难以贯入,用重型,如果是圆砾多的话得用超重型.普通中砂、粗砂、砾砂建议采用重型.回归公式根据各地实际地质条件及成因不同,有不同的回归公式.辽宁沈阳地区的砂层,由多组统计资料得要计算公司为轻型：qpa=29.29n-132.9,重型qpa=160n31 前言由于轻型圆锥动力触探设备简单,使用方便,可用于以下几方面的工作：1提供浅基础地基承载力、变形模量；2检验地基土的夯实程度；3检验基底是否存在下卧软层.随着基建投资的加大,工程建设如雨后春笋般涌现.对于浅基础工程,通常用平板载荷试验检测地基承载力,需要消耗较长的时间、较高的人力物力.本文介绍的轻型动力触探实验能简便、快捷的检测浅地基承载力,而且费用便宜.下面以工程实例论述轻型动力触探试验在基槽验收中检测地基承载力的应用.2 工程概况长沙市某楼盘,位于浏阳河畔,地势起伏相对较小,大部分是耕地和农田,耕地和农田的土质为耕植土和淤泥层耕地0－30cm为耕植土,农田0－80cm为淤泥层,饱和、软塑－流塑,颜色为黑色－灰色,底层土质为粉质粘土,颜色为灰色、硬塑.3 轻型动力触探检测方法3．1 设备轻型圆锥动力触探设备.3．2 试验要点1首先根据场地情况进行选点开挖,挖至勘察设计确定的持力层,然后对该持力层进行连续触探.2将探头和探杆安装好,保持探杆垂直,然后连续向下贯击,穿心锤落距为50.0±2．0cm,使其自由下落.在基底轻型触探试验表内记录打入土层中30cm所需锤击数N10,在地层较硬、锤击数较多时,采用分段记录,以每贯入10cm记录一次相应的锤击数,整理资料时按30cm所需的击数作为指标.3遇密实坚硬土层,当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时,即停止测试.3．3 检测结果工地现场基槽已开挖到持力层粉质粘土,通过现场随机选点触探,该楼盘第61栋和57栋的轻型圆锥动力触探结果如表1所示：由于第57栋基槽开挖以后遭雨水浸泡,地基承载力明显受到影响,特别是面层0－30cm偏低严重,必须挖掉被雨水浸泡部分以后该地层方可作为持力层.4 资料整理及成果应用4．1 资料整理1每完成一次轻型触探后,在现场及时核对所记录的锤击数及深度是否有错漏,并结合其它勘探资料,综合研究分析,去掉不合理的特异值.2轻型触探不考虑杆长修正,根据每贯入30cm所需的锤击数绘制N10－h曲线图.3进行土层力学分层,根据N10－h曲线,考虑触探的临界深度及界面效应,即“超前”和“滞后”影响,一般触探曲线由软层进到硬层时,则分层界线定在软层最后一个小值点以下2－3倍探头直径处,由硬层进入软层时,则分层界线定在软层第一个小值点以上2－3倍探头直径处.4删除个别异常值,临界深度影响值、超前和滞后影响范围值,按下式计算每层实测击数的算术平均值：N10=∑N10/n.式中：N10为平均击数；N10为第i个实测值；n为参加统计的总数.5按建筑地基基础设计规范,确定地基土承载力标准值时实测锤击数应按下式计算：NN10=N10－1.645σ式中：σ为统计量标准差.对于第61栋,N10平均值为55.8：NN10锤击数代表值为49.1.对于第57栋,考虑到粉质粘土面层已受雨水浸泡,建议施工单位将该层挖掉,故统计结果不包括0－30cm数据.该栋N10平均值为48.9；NN10锤击数代表值为23.5.4．2 应用轻型动力触探成果确定地基承载力建筑地基基础设计规范中用轻型动力触探击数确定粘性土承载力标准值fk如表2所示.根据上表采用内插法计算可知,第61栋的地基承载力约为390kPa；而第57栋的NN10锤击数代表值仅为23.5,比实测值中的最小值42小了近一倍,地基承载力按23.5推算显然不合理,按最小值推算约为325kPa.为了验证采用最小值的可靠性,在57栋选点进行平板载荷试验,根据平板载荷试验P－S曲线得到地基承载力极限值为达450kPa,说明根据最小值推算是合理的.除规范规定的内容外,各地在应用N10确定地基承载力所依据的公式有所不同,这是由于各地区地质条件的差异决定的.长沙地区一般粘性土和新近沉积粘性土N10地基承载力特征值的回归方程为：fNk=25+4.18NN10kPa.5 结语通过轻型动力触探实验在长沙某工程基槽验收中的应用,笔者有如下体会：5．1 通过轻型动力触探实验能简单方便的确定地基承载力.轻型动力触探实验既不象荷载试验需要消耗较大的人力物力,也不象室内土工试验需要较长的试验周期.5．2 轻型动力触探实验采用规范法确定地基土承载力时,N10宜选用实测值和代表值中较大的一个计算地基土承载力.5．3 现场施工应注意,当基槽开挖到位并经有关单位验收合格以后,应立即浇筑混凝土垫层,避免基槽积水,尤其是雨季施工,应充分做好排水措施,确保地基承载力的发挥.。
合同号：A 5编 号：

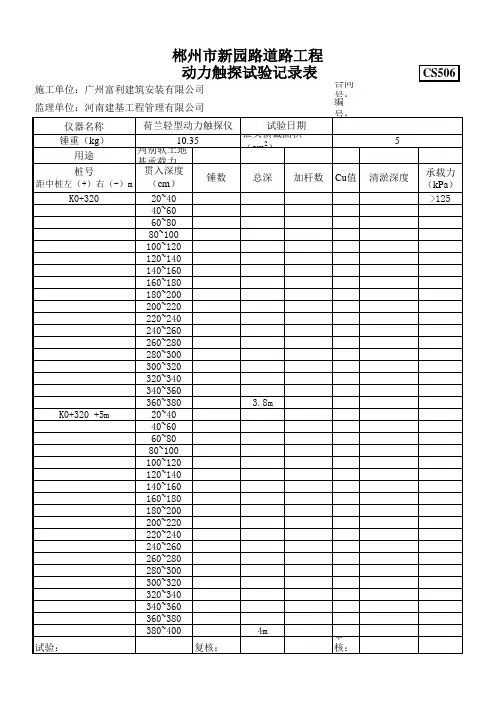

郴州市新园路道路工程 动力触探试验记录表
