开关电容等效电阻计算已知:(1)开关电容C 以频率f 投入到电路中,电路如下图1所示;(2)令T=1/f ,充电时间t1,k1闭合,K2断开,放电时间t2,k1断开,K2闭合;(3)存在一个可变电阻R ,在t1时间内,使得充电电流I为一个常数;图1开关电容充放电电路符号解释:Ui :源端电压,为一定值;I :充电电流,为一常数;f :开关电容的投入频率;T :电容C 的一个完整的充放电周期,由充电时间t1和放电时间t2组成;R :假定的可变电阻,使得I 为一常数,如果是理想电容R=0,I=∞,不利于简单的数学分析;C :电容容值为C ;Ur :R 两端的电压;Uc :电容C 两端电压为Uc ;推导过程:在t1时刻内------实际充电时间可以比这个时间长,t1指的有效充电时间已知***/c c i r c r i cC U I t U I t C U U U U U U ==⎧⎧⇒⎨⎨=+=-⎩⎩且1**i C U I t =因此电阻上面消耗的总能量:11100022112*()*(*/)*11**(*)***)221(*)2t t t R r i c i i i i i i J U Idt U U Idt U I t C IdtU I t I t U C U C U C U ==-=-=-=-=⎰⎰⎰电容上面的总能量(在t2时刻被消耗):21(*)2C i J C U =因此源端在一个周期T 内消耗掉的能量2(*)C R i J J J C U =+=根据等效电阻的定义2~22~2***1*i i i i U J T RU T U T T R J C U C fC =====。

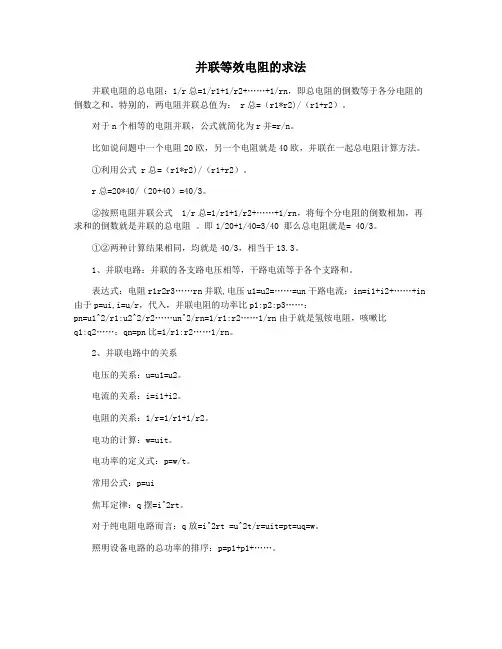

并联等效电阻的求法并联电阻的总电阻:1/r总=1/r1+1/r2+……+1/rn,即总电阻的倒数等于各分电阻的倒数之和。
特别的,两电阻并联总值为: r总=(r1*r2)/(r1+r2)。
对于n个相等的电阻并联,公式就简化为r并=r/n。
比如说问题中一个电阻20欧,另一个电阻就是40欧,并联在一起总电阻计算方法。
①利用公式 r总=(r1*r2)/(r1+r2)。
r总=20*40/(20+40)=40/3。
②按照电阻并联公式 1/r总=1/r1+1/r2+……+1/rn,将每个分电阻的倒数相加,再求和的倒数就是并联的总电阻。
即1/20+1/40=3/40 那么总电阻就是= 40/3。
①②两种计算结果相同,均就是40/3,相当于13.3。
1、并联电路:并联的各支路电压相等,干路电流等于各个支路和。
表达式:电阻r1r2r3......rn并联,电压u1=u2=......=un干路电流:in=i1+i2+ (i)由于p=ui,i=u/r,代入,并联电阻的功率比p1:p2:p3……:pn=u1^2/r1:u2^2/r2……un^2/rn=1/r1:r2……1/rn由于就是氢铵电阻,咳嗽比q1:q2……:qn=pn比=1/r1:r2……1/rn。
2、并联电路中的关系电压的关系:u=u1=u2。
电流的关系:i=i1+i2。
电阻的关系:1/r=1/r1+1/r2。
电功的计算:w=uit。
电功率的定义式:p=w/t。
常用公式:p=ui焦耳定律:q摆=i^2rt。
对于纯电阻电路而言:q放=i^2rt =u^2t/r=uit=pt=uq=w。
照明设备电路的总功率的排序:p=p1+p1+……。
mos等效电阻计算MOS管是金属-氧化物-半导体场效应晶体管的简称,也是一种常用的电子元件。
在电路中,我们经常需要计算MOS等效电阻,以便分析电路的性能和效果。
下面将详细介绍如何计算MOS等效电阻。
首先,为了计算MOS等效电阻,我们需要了解MOS管的工作原理和结构。
MOS管由金属门极、绝缘层氧化物和半导体材料构成。
金属门极作为控制电流的输入端,绝缘层氧化物作为绝缘层,半导体材料作为电流流动的通道。
MOS管的等效电阻是指在直流条件下,MOS管的输入电压和输出电流之间的关系。
MOS管的输入电压即金属门极和源极之间的电压,输出电流即沟道中的电流。
MOS管的等效电阻可以通过以下公式计算:R_eq = ΔV_GS / ΔI_DS其中,ΔV_GS为金属门极和源极之间的电压变化,ΔI_DS为沟道中的电流变化。
在实际计算中,我们可以通过建立一个小信号模型来计算MOS等效电阻。
小信号模型是指将MOS管看作一个等效电阻、电容和电感组成的电路。
对于N沟道MOS管(NMOS),小信号模型如下:- 金属门极和源极之间的电阻表示为r_ds- 金属门极和沟道之间的电容表示为C_gs- 沟道和源极之间的电容表示为C_ds对于P沟道MOS管(PMOS),小信号模型如下:- 金属门极和源极之间的电阻表示为r_sd- 金属门极和沟道之间的电容表示为C_gs- 沟道和源极之间的电容表示为C_sd在实际应用中,我们通常将MOS等效电阻分为静态电阻和动态电阻。
静态电阻是指在直流条件下,MOS管的等效电阻。
可以通过直流电流和电压的比值来计算。
动态电阻是指在交流条件下,MOS管的等效电阻。
可以通过交流电流和电压的比值来计算。
在计算MOS等效电阻时,我们需要考虑以下几个因素:1.MOS管的工作点:MOS管的工作点是指MOS管在直流条件下的偏置电压和电流。
工作点的选择会影响MOS管的等效电阻。
2.MOS管的尺寸:MOS管的尺寸是指沟道的宽度和长度。
串并联电路中的等效电阻计算公式串联电路中的等效电阻计算公式:在串联电路中,多个电阻连在一起,电流依次通过每个电阻。
电阻的总和即为等效电阻,用来表示整个电路的总阻力。
在串联电路中,电流恒定,即通过每个电阻的电流相等。
根据欧姆定律,电阻的电压与电流成正比。
因此,可以通过串联电阻的电压和电流来计算等效电阻。
设有 n 个串联电阻,每个电阻的阻值分别为 R₁, R₂, ..., Rₙ,则串联电路的等效电阻 R_eq 的计算公式为:R_eq = R₁ + R₂ + ... + Rₙ并联电路中的等效电阻计算公式:在并联电路中,多个电阻分别连接在电路的不同分支上,电压相同,电流分成多个支路。
并联电路的等效电阻用来表示整个电路的总阻力。
在并联电路中,电压恒定,即每个电路分支的电压相等。
根据欧姆定律,电流与电阻成反比。
因此,可以通过并联电阻的电流和电压来计算等效电阻。
设有 n 个并联电阻,每个电阻的阻值分别为 R₁, R₂, ..., Rₙ,则并联电路的等效电阻 R_eq 的计算公式为:1/R_eq = 1/R₁ + 1/R₂ + ... + 1/Rₙ等效电阻的实际应用:1.简化复杂电路:等效电阻可以将复杂的电路简化为一个电阻,方便计算和分析整个电路的特性。
2.增加电路的性能:通过调整等效电阻的值,可以改变电路的总阻力,从而实现对电路性能的控制。
3.电阻的替代:等效电阻可以用来替代一组电阻,使得电路更为简单且易于设计。
4.电阻的合并:等效电阻可以将多个电阻合并为一个,减少电路元件的数量和占用空间。
总结:串联电路的等效电阻可通过将每个电阻的阻值相加得到,而并联电路的等效电阻可通过将每个电阻的倒数相加,再取倒数得到。
等效电阻的计算公式是在电路分析和计算中的基础,能够简化复杂电路的分析和设计过程,同时也能够优化电路的性能。
