电阻、电感、电容的等效阻抗计算及应用

电阻电感电容串联阻抗计算公式电阻、电感和电容是电路中常见的三种元件，它们分别有不同的特性和作用。

当它们串联连接在一起时，我们需要计算它们的总阻抗，以便更好地分析和设计电路。

本文将介绍电阻电感电容串联阻抗的计算公式，并解释其原理和应用。

电阻是电路中最基本的元件之一，它的单位是欧姆（Ω）。

电阻的作用是阻碍电流的流动，它消耗电能并产生热量。

在直流电路中，电阻的阻抗等于其电阻值。

但在交流电路中，电阻的阻抗取决于频率，可以用以下公式计算：电阻阻抗（Zr）= 电阻值（R）电感是一种具有自感性质的元件，它的单位是亨利（H）。

电感的作用是储存电能，并阻碍电流的变化。

当电流变化时，电感会产生电动势，使电流保持不变。

电感的阻抗与频率成正比，可以用以下公式计算：电感阻抗（Zl）= 2πfL其中，f是交流电路的频率，L是电感的感值。

电容是一种具有储能性质的元件，它的单位是法拉（F）。

电容的作用是储存电能，并阻抗电压的变化。

当电压变化时，电容会产生电荷，使电压保持不变。

电容的阻抗与频率成反比，可以用以下公式计算：电容阻抗（Zc）= 1 / (2πfC)其中，f是交流电路的频率，C是电容的容值。

当电阻、电感和电容串联连接在一起时，它们的总阻抗等于它们各自阻抗的矢量和。

可以用以下公式计算：总阻抗（Z）= √(Zr² + (Zl - Zc)²)其中，Zr是电阻的阻抗，Zl是电感的阻抗，Zc是电容的阻抗。

电阻电感电容串联阻抗的计算公式可以帮助我们分析和设计复杂的电路。

例如，在无线通信中，我们常常需要计算天线的输入阻抗，以便匹配收发器和天线之间的阻抗差异，从而提高信号传输效率。

通过了解电阻电感电容串联阻抗的计算公式，我们可以更好地理解和解决这类问题。

电阻电感电容串联阻抗的计算公式是电路分析和设计中的重要工具。

它们可以帮助我们计算电路中各个元件的总阻抗，从而更好地理解和解决实际问题。

通过学习和应用这些公式，我们可以提高电路设计的准确性和效率，为各种应用提供更好的解决方案。

如何计算阻抗范文阻抗是指电路对交流电的阻碍程度，它包括电阻和电抗两个部分。

电阻是电流通过电路时消耗的能量，电抗是电路对电流变化速率的反应。

阻抗的计算涉及到不同类型的电路，包括纯电阻电路、纯电感电路和纯电容电路，以及复杂电路中的组合。

1.纯电阻电路：纯电阻电路只存在电阻，没有电感和电容。

在这种情况下，阻抗等于电阻的值。

计算阻抗的公式为：Z=R其中，Z为总阻抗，R为电阻值。

2.纯电感电路：纯电感电路只存在电感，没有电阻和电容。

在这种情况下，阻抗等于感抗，计算阻抗的公式为：Z=jωL其中，Z为总阻抗，j为虚数单位，ω为角频率，L为电感值。

3.纯电容电路：纯电容电路只存在电容，没有电阻和电感。

在这种情况下，阻抗等于容抗，计算阻抗的公式为：Z=-j/ωC其中，Z为总阻抗，j为虚数单位，ω为角频率，C为电容值。

4.复杂电路中的组合：对于复杂电路，包含多个电阻、电感和电容元件时，可以使用复杂电阻的计算方法。

复杂电阻由串联和并联电路中的电阻、电感和电容元件计算得到。

-串联复杂阻抗：在串联电路中，各个元件的阻抗相加。

例如，一个电路中有一个电阻R1，一个电感L1和一个电容C1，那么总阻抗为：Z=R1+jωL1-j/ωC1-并联复杂阻抗：在并联电路中，各个元件的阻抗求倒数后相加取倒数。

例如，一个电路中有一个电阻R1，一个电感L1和一个电容C1，那么总阻抗为：Z=1/(1/R1+jωL1+j/ωC1)要计算总阻抗，需要知道电路中的元件值，频率，以及元件的连接方式（串联或并联）。

根据不同电路类型的计算公式，可以进行总阻抗的计算。

电感和电容的电阻公式电感和电容分别代表了电路中两种不同的物理现象：电感表示的是电能存储和释放的能力，而电容表示的是电荷积累和释放的能力。

对于电路中的交流电信号，电感和电容的特性对电流和电压的变化起着重要的作用。

对于交流电信号，电感和电容的电阻公式可以通过计算获得，本文将分别说明它们的计算方法。

首先，我们来讨论电感的电阻公式。

电感是由线圈或者导体环产生的，当电流通过导体时，会在其周围产生磁场。

电感的电阻是指电感阻碍交流电流变化的能力。

电感电阻的计算公式如下：R_L=2πfL其中，R_L 表示电感的电阻，f 表示交流电信号的频率，L 表示电感的电感值。

电感的电感值单位是亨利（Henry），频率单位是赫兹（Hertz）。

从公式可以看出，电感的电阻与频率和电感值成正比，即电流变化越快，电阻越大；电感值越大，电阻越大。

接下来，我们来讨论电容的电阻公式。

电容是由导体之间的绝缘介质分隔开的两个导体板组成的，当两个导体板之间施加电压时，会在之间产生电场。

电容的电阻是指电容存储和释放电荷的能力。

电容电阻的计算公式如下：R_C=1/(2πfC)其中，R_C 表示电容的电阻，f 表示交流电信号的频率，C 表示电容的电容值。

电容的电容值单位是法拉（Farad），频率单位是赫兹（Hertz）。

从公式可以看出，电容的电阻与频率和电容值成反比，即频率越高，电阻越小；电容值越大，电阻越小。

需要注意的是，电容和电感的电阻公式只是对于交流电信号有效，在直流电信号中，电容和电感的阻抗分别为1/ωC和ωL，其中ω是角频率。

在直流电路中，电容和电感可以看作是开路或者短路。

总结起来，电感和电容的电阻公式分别为：电感的电阻公式：R_L=2πfL电容的电阻公式：R_C=1/(2πfC)电感的电阻与频率和电感值成正比，电容的电阻与频率和电容值成反比。

这些公式可以用于计算电路中电感和电容的阻抗，从而帮助我们分析和设计电路。

信号完整性在高速电路中有着至关重要的作用，而很多信号完整性问题需要用「阻抗」的概念来解释和描述。

在高频信号下，很多器件失去了原有的特性，如我们经常听到的“高频时电阻不再是电阻，电容不再是电容”，这是咋回事呢？容抗的概念电容有两个重要特性，一个是隔直通交，另一个是电容电压不能突变。

简单说，虽然交流电能通过电容，但是不同频率的交流电和不同容值的电容，通过时的阻碍是不一样的，把这种阻碍称之为容抗。

容抗与电容和频率的大小成反比，也就是说，在相同频率下，电容越大，容抗越小；在相同电容下，频率越高，容抗越小。

如何理解容抗与电容大小和频率成反比呢？以R C一阶低通滤波器举例。

V i n通过R1电阻对电容C1进行充电，V i n的电势加在电容C的两个金属极板上，正负电荷在电势差作用下分别向电容的两个极板聚集而形成电场，这称「充电」过程。

若将Vi n拿掉，在Vo u t上加一个负载R2（青色部分），电容两端的电荷会在电势差下向负载流走，这称为「放电」过程。

（流过电容的电流并不是真正穿过了极板的绝缘介质，指的是外部的电流）衡量电容充电的电荷数为Q，Q=CV，其中C是常量，所以电荷数和电压呈正比。

C=Q/V，电容量代表了电容储存电荷的能力，微分表达式为：电流是单位时间内电荷数的变化量:结合(1)和(2)两个公式可得到：从公式可以看出：电容上的电流和电压的变化量成正比，或者说电容上电压的变化量和电流是成正比的。

即在电压一定时，电容越大，单位时间内电路中充、放电移动的电荷量越大，电流越大，所以电容对交变电流的阻碍作用越小，即容抗越小。

在交变电流的电压一定时，交变电流的频率越高，电路中充、放电越频繁，单位时间内电荷移动速率越大，电流越大，电容对交变电流的阻碍作用越小，即容抗越小。

表示，公式如下，其中f是频率，C是容值容抗用Xc因为（），所以容抗也可以用如下的公式表示：我们接着往下看一看感抗的概念。

感抗的概念电感的特性是隔交通直，与电容是相反的；所以说容抗和感抗的性质和效果几乎正好相反，而电阻则处在这两个极端中间。

电容与电感的等效电路模型研究电容与电感是电路中常用的两种元件，它们在电子设备的设计中起着重要作用。

为了更好地理解电容和电感的性质，我们需要研究它们的等效电路模型。

本文将从电容和电感的基本原理入手，探讨它们的等效电路模型的研究。

1. 电容的等效电路模型研究电容是一种能够存储电荷的元件。

在直流电路中，电容的等效电路模型可以简化为一个电压源和一个电容器。

这个等效电路模型称为冲击电路模型。

在交流电路中，电容的等效电路模型更加复杂。

由于电容器对不同频率的信号具有不同的阻抗，我们需要使用复数来表示其等效电路模型。

根据电容器的阻抗公式Zc = 1/jωC，我们可以得到电容的等效电路模型为一个串联的电容和电导的组合。

2. 电感的等效电路模型研究电感是一种通过产生磁场来存储能量的元件。

在直流电路中，电感的等效电路模型可以简化为一个电压源和一个电感器。

这个等效电路模型也称为瞬态电路模型。

在交流电路中，电感的等效电路模型也需要使用复数来表示。

根据电感器的阻抗公式ZL = jωL，我们可以得到电感的等效电路模型为一个串联的电感和电阻的组合。

3. 电容与电感的串联和并联等效电路模型研究在实际电路设计中，电容和电感经常需要进行串联和并联。

为了研究它们的等效电路模型，在串联时，我们可以将电容和电感的阻抗相加；在并联时，则可以将电容和电感的阻抗取倒数相加再取倒数。

这样，我们就得到了电容与电感的串联和并联的等效电路模型。

4. 电容与电感的等效电路模型应用研究电容和电感的等效电路模型在电子设备设计中具有广泛的应用。

例如，在通信系统中，我们经常需要进行信号的滤波，这时可以利用电容和电感的等效电路模型设计滤波器。

此外，在直流稳压电源中，我们可以通过电容的等效电路模型来设计稳压电路，以保证电路输出的稳定性。

总之，电容和电感的等效电路模型研究对于电子设备的设计与应用至关重要。

通过深入研究电容和电感的基本原理以及它们的等效电路模型，我们能够更好地理解电容和电感的性质，并将其应用于电子设备的设计与优化中。

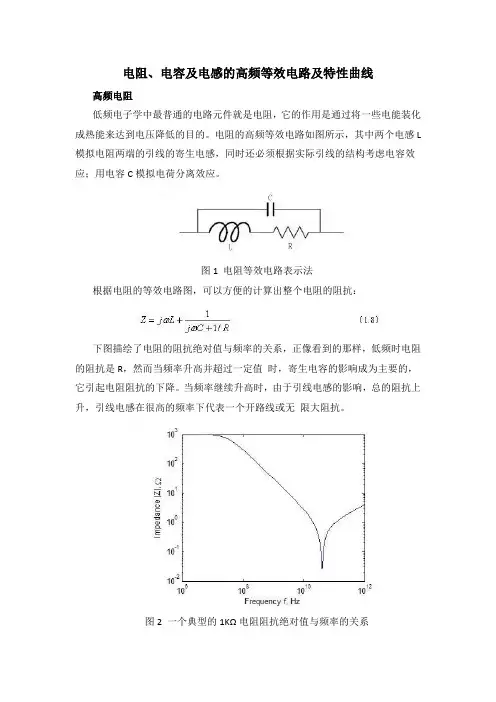

电阻、电容及电感的高频等效电路及特性曲线高频电阻低频电子学中最普通的电路元件就是电阻，它的作用是通过将一些电能装化成热能来达到电压降低的目的。

电阻的高频等效电路如图所示，其中两个电感L 模拟电阻两端的引线的寄生电感，同时还必须根据实际引线的结构考虑电容效应；用电容C模拟电荷分离效应。

图1 电阻等效电路表示法根据电阻的等效电路图，可以方便的计算出整个电阻的阻抗：下图描绘了电阻的阻抗绝对值与频率的关系，正像看到的那样，低频时电阻的阻抗是R，然而当频率升高并超过一定值时，寄生电容的影响成为主要的，它引起电阻阻抗的下降。

当频率继续升高时，由于引线电感的影响，总的阻抗上升，引线电感在很高的频率下代表一个开路线或无限大阻抗。

图2 一个典型的1KΩ电阻阻抗绝对值与频率的关系高频电容片状电容在射频电路中的应用十分广泛，它可以用于滤波器调频、匹配网络、晶体管的偏置等很多电路中，因此很有必要了解它们的高频特性。

电容的高频等效电路如图所示，其中L为引线的寄生电感；描述引线导体损耗用一个串联的等效电阻R1；描述介质损耗用一个并联的电阻R2。

图3 电容等效电路表示法同样可以得到一个典型的电容器的阻抗绝对值与频率的关系。

如下图所示，由于存在介质损耗和有限长的引线，电容显示出与电阻同样的谐振特性。

图4 一个典型的1pF电容阻抗绝对值与频率的关系高频电感电感的应用相对于电阻和电容来说较少，它主要用于晶体管的偏置网络或滤波器中。

电感通常由导线在圆导体柱上绕制而成，因此电感除了考虑本身的感性特征，还需要考虑导线的电阻以及相邻线圈之间的分布电容。

电感的等效电路模型如下图所示，寄生旁路电容C和串联电阻R分别由分布电容和电阻带来的综合效应。

图5 高频电感的等效电路与电阻和电容相同，电感的高频特性同样与理想电感的预期特性不同，如下图所示：首先，当频率接近谐振点时，高频电感的阻抗迅速提高；第二，当频率继续提高时，寄生电容C的影响成为主要的，线圈阻抗逐渐降低。

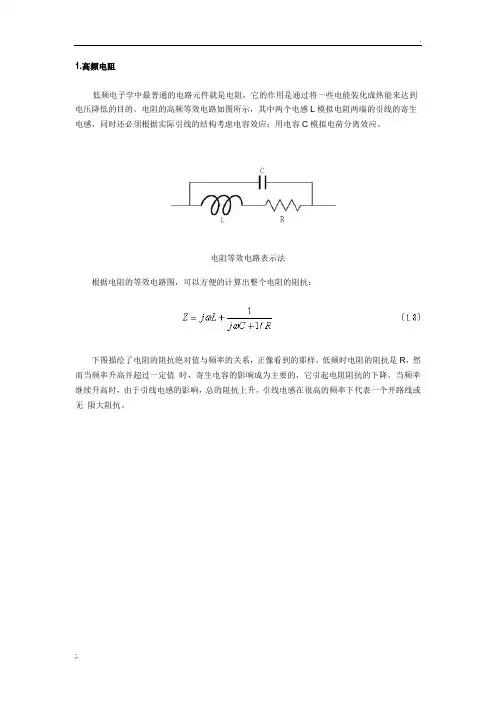

1.高频电阻低频电子学中最普通的电路元件就是电阻，它的作用是通过将一些电能装化成热能来达到电压降低的目的。

电阻的高频等效电路如图所示，其中两个电感L模拟电阻两端的引线的寄生电感，同时还必须根据实际引线的结构考虑电容效应；用电容C模拟电荷分离效应。

电阻等效电路表示法根据电阻的等效电路图，可以方便的计算出整个电阻的阻抗：下图描绘了电阻的阻抗绝对值与频率的关系，正像看到的那样，低频时电阻的阻抗是R，然而当频率升高并超过一定值时，寄生电容的影响成为主要的，它引起电阻阻抗的下降。

当频率继续升高时，由于引线电感的影响，总的阻抗上升，引线电感在很高的频率下代表一个开路线或无限大阻抗。

一个典型的1KΩ电阻阻抗绝对值与频率的关系2.高频电容片状电容在射频电路中的应用十分广泛，它可以用于滤波器调频、匹配网络、晶体管的偏置等很多电路中，因此很有必要了解它们的高频特性。

电容的高频等效电路如图所示，其中L 为引线的寄生电感；描述引线导体损耗用一个串联的等效电阻R1；描述介质损耗用一个并联的电阻R2。

电容等效电路表示法同样可以得到一个典型的电容器的阻抗绝对值与频率的关系。

如下图所示，由于存在介质损耗和有限长的引线，电容显示出与电阻同样的谐振特性。

一个典型的1pF电容阻抗绝对值与频率的关系3.高频电感电感的应用相对于电阻和电容来说较少，它主要用于晶体管的偏置网络或滤波器中。

电感通常由导线在圆导体柱上绕制而成，因此电感除了考虑本身的感性特征，还需要考虑导线的电阻以及相邻线圈之间的分布电容。

电感的等效电路模型如下图所示，寄生旁路电容C和串联电阻R分别由分布电容和电阻带来的综合效应。

高频电感的等效电路与电阻和电容相同，电感的高频特性同样与理想电感的预期特性不同，如下图所示：首先，当频率接近谐振点时，高频电感的阻抗迅速提高；第二，当频率继续提高时，寄生电容C的影响成为主要的，线圈阻抗逐渐降低。

电感阻抗绝对值与频率的关系总之，在高频电路中，导线连同基本的电阻、电容和电感这些基本的无源器件的性能明显与理想元件特征不同。

电阻电感电容串联阻抗计算公式电阻、电感和电容是电路中常见的三种基本元件，它们常常串联在一起构成复杂的电路。

在电路中，我们常常需要计算串联阻抗，以确定电路的特性和性能。

本文将介绍电阻、电感和电容串联阻抗的计算公式，并详细解释其原理和应用。

电阻是电路中最简单的元件之一，它的作用是阻碍电流的流动。

电阻的阻值用欧姆（Ω）表示，通常用R表示。

当电流通过电阻时，电阻会消耗电能并产生热量。

电阻的串联阻抗可以通过欧姆定律来计算，即串联阻抗等于各个电阻的阻值之和。

电感是一种能够储存电能的元件，它的作用是产生电感电压和电感电流。

电感的单位是亨利（H），通常用L表示。

当电流通过电感时，电感会产生磁场，并储存电能。

电感的串联阻抗可以通过电感的感抗来计算，即串联阻抗等于电感的感抗乘以电流频率。

电容是一种能够储存电能的元件，它的作用是产生电容电压和电容电流。

电容的单位是法拉（F），通常用C表示。

当电流通过电容时，电容会储存电能，并产生电场。

电容的串联阻抗可以通过电容的容抗来计算，即串联阻抗等于电容的容抗除以电流频率。

电阻、电感和电容串联阻抗的计算公式如下：总串联阻抗Z = √(R² + (ωL - 1/ωC)²)其中，Z表示总串联阻抗，R表示电阻的阻值，L表示电感的感抗，C表示电容的容抗，ω表示电流频率。

通过这个公式，我们可以计算出任意电阻、电感和电容串联阻抗的数值。

这对于电路设计和分析非常有用。

例如，在交流电路中，我们可以通过计算电阻、电感和电容串联阻抗来确定电路的频率响应和传输特性。

电阻、电感和电容串联阻抗的计算公式还可以应用于其他领域。

例如，在音频系统中，我们可以通过计算电阻、电感和电容串联阻抗来确定音箱的阻抗特性，从而匹配音频功放的输出阻抗。

在电力系统中，我们可以通过计算电阻、电感和电容串联阻抗来确定电缆和变压器的传输特性，从而保证电力系统的稳定运行。

电阻、电感和电容串联阻抗的计算公式是电路设计和分析中的重要工具。

等效阻抗计算公式一、前言等效阻抗计算公式是电路理论中的重要概念之一。

在电线路、物理学、机械学等领域中都有其应用。

等效阻抗计算公式是求解电路中电阻、电感、电容等元器件综合影响的计算方法。

本文将从等效阻抗的概念入手，介绍等效阻抗计算公式的原理和应用。

二、等效阻抗的概念等效阻抗是指将复杂的电路元件用一些简单的元器件替代后，使得整个电路的特性与原来的电路相同，这样的电路称为等效电路。

等效电路中所有的元器件的阻抗加起来就是等效阻抗。

等效阻抗的概念可以用来简化电路分析问题。

通过对电路进行等效替换，可以将一个复杂的电路分析问题转换为一个更简单的问题。

例如，可以将一组电感、电容和阻抗元件替换为等效阻抗，使得电路中的元件数量减少，从而方便电路分析。

三、等效阻抗计算公式的原理等效阻抗计算公式可以通过以下步骤计算：1. 对电路中的所有元器件进行模型化和等效替换。

2. 将电路转换为独立源的戴维南等效电路或叶丝中等效电路。

3. 计算戴维南等效电路或叶丝中等效电路的等效阻抗。

实际上，等效阻抗计算公式的核心是计算出电路的等效电路，然后再计算出等效电路的等效阻抗。

计算等效电路的过程需要深入理解电路模型和等效替换方法。

四、等效阻抗计算公式的应用等效阻抗计算公式广泛应用于电力系统、通信系统、计算机系统等领域。

以下是一些常见的应用场景：1. 计算传输线的等效阻抗：传输线是信号传输中常用的元件，其等效阻抗可以通过计算特定电路参数以及电磁波特性得到。

2. 计算音箱的等效阻抗：使用等效阻抗可以描述音箱的特征阻抗，定量衡量这些阻抗元件的影响，从而更好地设计音箱系统。

3. 计算飞机机翼的等效阻抗：等效阻抗可以用于描述飞机机翼的耗散损耗和机电特性，对飞机设计有重要作用。

4. 计算交通流量的等效阻抗：交通流量可以看作是一个复杂的网络系统，通过等效阻抗模型可以计算路段的通行能力。

五、总结等效阻抗计算公式对于电路分析、信号传输和网络设计非常重要。

其核心思想是通过等效替换方法将复杂的电路元件用简单的元器件替代，从而简化电路分析问题。

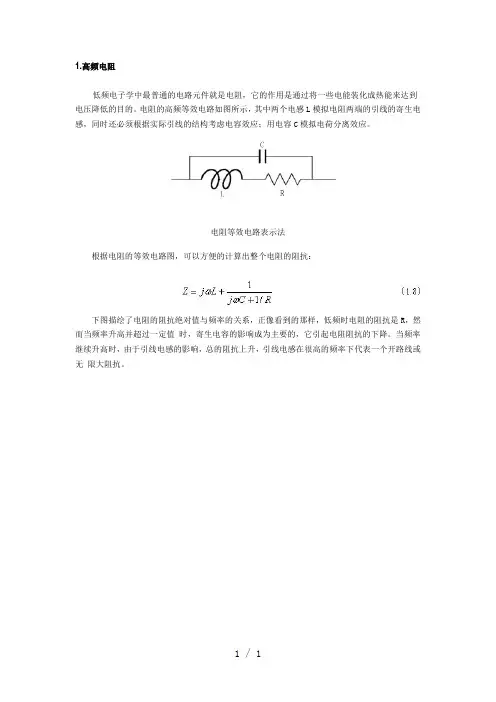

1.高频电阻低频电子学中最普通的电路元件就是电阻，它的作用是通过将一些电能装化成热能来达到电压降低的目的。

电阻的高频等效电路如图所示，其中两个电感L模拟电阻两端的引线的寄生电感，同时还必须根据实际引线的结构考虑电容效应；用电容C模拟电荷分离效应。

电阻等效电路表示法根据电阻的等效电路图，可以方便的计算出整个电阻的阻抗：下图描绘了电阻的阻抗绝对值与频率的关系，正像看到的那样，低频时电阻的阻抗是R，然而当频率升高并超过一定值时，寄生电容的影响成为主要的，它引起电阻阻抗的下降。

当频率继续升高时，由于引线电感的影响，总的阻抗上升，引线电感在很高的频率下代表一个开路线或无限大阻抗。

一个典型的1KΩ电阻阻抗绝对值与频率的关系2.高频电容片状电容在射频电路中的应用十分广泛，它可以用于滤波器调频、匹配网络、晶体管的偏置等很多电路中，因此很有必要了解它们的高频特性。

电容的高频等效电路如图所示，其中L 为引线的寄生电感；描述引线导体损耗用一个串联的等效电阻R1；描述介质损耗用一个并联的电阻R2。

电容等效电路表示法同样可以得到一个典型的电容器的阻抗绝对值与频率的关系。

如下图所示，由于存在介质损耗和有限长的引线，电容显示出与电阻同样的谐振特性。

一个典型的1pF电容阻抗绝对值与频率的关系3.高频电感电感的应用相对于电阻和电容来说较少，它主要用于晶体管的偏置网络或滤波器中。

电感通常由导线在圆导体柱上绕制而成，因此电感除了考虑本身的感性特征，还需要考虑导线的电阻以及相邻线圈之间的分布电容。

电感的等效电路模型如下图所示，寄生旁路电容C和串联电阻R 分别由分布电容和电阻带来的综合效应。

高频电感的等效电路与电阻和电容相同，电感的高频特性同样与理想电感的预期特性不同，如下图所示：首先，当频率接近谐振点时，高频电感的阻抗迅速提高；第二，当频率继续提高时，寄生电容C的影响成为主要的，线圈阻抗逐渐降低。

电感阻抗绝对值与频率的关系总之，在高频电路中，导线连同基本的电阻、电容和电感这些基本的无源器件的性能明显与理想元件特征不同。

电容电感的阻抗公式电容和电感是电路中常见的两种元件，它们在电路中起着重要的作用。

阻抗是用于描述交流电路中电阻、电感和电容对电流的阻碍程度的一个物理量。

在交流电路中，电阻、电感和电容对电流的阻碍程度都与频率有关，因此阻抗是一个复数，通常用复数形式表示。

本文将介绍电容和电感的阻抗公式，以及详细解释其含义，并举例说明其在电路中的应用。

首先，我们将介绍电容的阻抗公式。

电容的阻抗可以通过以下公式来表示：Zc = 1/(jωC)其中，Zc表示电容的阻抗，j是虚数单位，ω表示角频率，C表示电容的值。

从公式可以看出，电容的阻抗与角频率和电容值有关。

角频率是一个物理量，表示单位时间内的循环次数。

在交流电路中，角频率通常用2π乘以频率来表示。

因此，角频率与频率成正比。

电容的阻抗与角频率的倒数成正比，与电容值成反比。

当频率较小时，电容的阻抗较大，电容器对电流的阻碍作用较强。

而当频率较大时，电容的阻抗较小，电容器对电流的阻碍作用较弱。

接下来，我们将讨论电感的阻抗公式。

电感的阻抗可以通过以下公式来表示：Zl = jωL其中，Zl表示电感的阻抗，j是虚数单位，ω表示角频率，L表示电感的值。

与电容的阻抗公式不同的是，电感的阻抗与角频率和电感值成正比。

当频率较低时，电感的阻抗较小，电感器对电流的阻碍作用较弱。

而当频率较高时，电感的阻抗较大，电感器对电流的阻碍作用较强。

电容和电感的阻抗公式可以用来分析交流电路中的电流和电压关系。

例如，在一个由电感、电容和电阻组成的交流电路中，我们可以根据电容和电感的阻抗公式计算电路中的总阻抗，并通过欧姆定律计算电流和电压之间的关系。

另外，根据频率的不同，电容和电感的阻抗可以对电流产生不同的相位差，这可以在信号处理和滤波电路中得到应用。

举个例子来说明电容和电感的阻抗公式在实际电路中的应用。

考虑一个交流电路，其中包含一个电感L和一个电容C，并且接在电源V上。

首先，我们根据电感的阻抗公式计算电感的阻抗Zl。

rlc串联电路阻抗计算RLC串联电路是一种常用的电路结构，由电阻、电感和电容三种元器件组成，其特点是具有一定的阻抗。

本文将重点说明RLC串联电路阻抗的计算方法，以及如何根据阻抗的计算结果进行电路设计和优化。

一、RLC串联电路阻抗计算方法1. 电阻阻抗计算：电阻的阻抗可以表示为Z_R=R，即电阻的阻抗等于电阻本身。

2. 电感阻抗计算：电感的阻抗可以表示为Z_L=jωL，其中ω为角频率，L为电感大小，j为虚数单位，即Z_L表示为复数。

3. 电容阻抗计算：电容的阻抗可以表示为Z_C=1/jωC，其中C为电容大小。

4. RLC串联电路阻抗计算：RLC串联电路的总阻抗可以表示为：Z=Z_R+Z_L+Z_C=R+j(ωL-1/ωC)其中，ω为角频率，可表示为ω=2πf，f为电路的频率。

二、根据RLC串联电路阻抗计算结果进行电路设计和优化1. 根据阻抗计算结果选择合适的元器件：根据RLC串联电路阻抗计算结果，可以选择合适的电阻、电感和电容元器件，以满足电路的特定要求。

例如，若要求电路具有较小的阻抗，可选择较小的电阻和电容，以及较大的电感；若要求电路具有较大的阻抗，可选择较大的电阻和电容，以及较小的电感。

2. 根据阻抗计算结果分析电路特性：根据RLC串联电路阻抗计算结果，可以分析电路的频率特性、相位特性等，为电路的优化设计提供参考。

例如，若电路阻抗在某一特定频率下有显著的变化，可能说明电路的共振现象，需要进行特别处理，以避免损坏电路。

3. 根据阻抗计算结果进行电路匹配：在电路设计中，常需要对不同电路进行匹配，以实现最佳的传输性能。

RLC串联电路阻抗计算结果可为电路匹配提供重要参考。

例如，若需要将两个不同电路进行匹配，可根据电路的阻抗计算结果进行选择和调整元器件，以使两个电路的阻抗相匹配，从而实现传输性能最佳。

总之，在RLC串联电路设计过程中，阻抗计算是一个非常重要的环节，其结果可为电路设计和优化提供重要的参考和提示。

交流电路中的阻抗概念交流电路是在日常生活和工业中广泛应用的一种电路类型。

在交流电路中，电流和电压的幅值和方向都会随着时间的推移而变化。

而在这样的电路中，一个重要的概念是阻抗。

1. 什么是阻抗在直流电路中，电流和电压之间的关系由电阻决定。

然而，在交流电路中，电流和电压之间的关系受到电阻、电感和电容的影响。

阻抗是一个综合考虑了这些元件影响的概念。

2. 阻抗的表示方式阻抗通常用符号Z来表示。

它是一个复数，包括一个实部和一个虚部。

实部代表了电阻的作用，而虚部代表了电感和电容的作用。

3. 电阻的阻抗电阻是交流电路中最基本的元件。

它的阻抗只包含实部，即阻抗的虚部为零。

阻抗的大小与电阻的阻值成正比。

4. 电感的阻抗电感是交流电路中另一个常见的元件。

它的阻抗与频率成正比，即阻抗的大小随着频率的增加而增加。

电感的阻抗的虚部为正值，表示电感在电路中储存能量的特性。

5. 电容的阻抗电容是交流电路中的第三种常见元件。

它的阻抗与频率成反比，即阻抗的大小随着频率的增加而减小。

电容的阻抗的虚部为负值，表示电容器在电路中释放能量的特性。

6. 阻抗的计算在交流电路中，可以使用欧姆定律来计算阻抗。

根据欧姆定律，阻抗等于电压除以电流。

然而，在交流电路中，电压和电流是复数，因此计算阻抗时需要使用复数形式的欧姆定律。

7. 阻抗的相位阻抗还具有一个重要的特性，即相位。

相位表示阻抗和电压之间的相对位置关系。

在复数形式中，相位由阻抗的虚部决定。

相位可以用角度或弧度来表示，通常在电工工程中使用角度。

总结：在交流电路中，阻抗是一个重要的概念，它综合考虑了电阻、电感和电容对电路的影响。

阻抗用符号Z表示，是一个复数，包括实部和虚部。

电阻的阻抗只有实部，而电感和电容的阻抗则有虚部。

阻抗的大小和相位决定了交流电路中电流和电压的关系。

了解阻抗的概念和计算方法对于理解和分析交流电路至关重要。

1.高频电阻低频电子学中最普通的电路元件就是电阻，它的作用是通过将一些电能装化成热能来达到电压降低的目的。

电阻的高频等效电路如图所示，其中两个电感L模拟电阻两端的引线的寄生电感，同时还必须根据实际引线的结构考虑电容效应；用电容C模拟电荷分离效应。

电阻等效电路表示法根据电阻的等效电路图，可以方便的计算出整个电阻的阻抗：下图描绘了电阻的阻抗绝对值与频率的关系，正像看到的那样，低频时电阻的阻抗是R，然而当频率升高并超过一定值时，寄生电容的影响成为主要的，它引起电阻阻抗的下降。

当频率继续升高时，由于引线电感的影响，总的阻抗上升，引线电感在很高的频率下代表一个开路线或无限大阻抗。

一个典型的1K?电阻阻抗绝对值与频率的关系2.高频电容片状电容在射频电路中的应用十分广泛，它可以用于滤波器调频、匹配网络、晶体管的偏置等很多电路中，因此很有必要了解它们的高频特性。

电容的高频等效电路如图所示，其中L 为引线的寄生电感；描述引线导体损耗用一个串联的等效电阻R1；描述介质损耗用一个并联的电阻R2。

电容等效电路表示法同样可以得到一个典型的电容器的阻抗绝对值与频率的关系。

如下图所示，由于存在介质损耗和有限长的引线，电容显示出与电阻同样的谐振特性。

一个典型的1pF电容阻抗绝对值与频率的关系3.高频电感电感的应用相对于电阻和电容来说较少，它主要用于晶体管的偏置网络或滤波器中。

电感通常由导线在圆导体柱上绕制而成，因此电感除了考虑本身的感性特征，还需要考虑导线的电阻以及相邻线圈之间的分布电容。

电感的等效电路模型如下图所示，寄生旁路电容C和串联电阻R分别由分布电容和电阻带来的综合效应。

高频电感的等效电路与电阻和电容相同，电感的高频特性同样与理想电感的预期特性不同，如下图所示：首先，当频率接近谐振点时，高频电感的阻抗迅速提高；第二，当频率继续提高时，寄生电容C的影响成为主要的，线圈阻抗逐渐降低。

电感阻抗绝对值与频率的关系总之，在高频电路中，导线连同基本的电阻、电容和电感这些基本的无源器件的性能明显与理想元件特征不同。

什么是电路的阻抗如何计算电路阻抗是指电路对交流电的阻碍程度，是复数形式的，有实部和虚部。

实部表示电路对电流的阻碍程度，虚部表示电路对电压的相位改变程度。

电路阻抗的计算可以通过欧姆定律和基尔霍夫电压定律进行推导和计算。

一、电路阻抗的定义电路阻抗是指电路对交流电的阻碍程度，用符号Z表示。

电路阻抗是一个复数，可以表示为Z = R + jX，其中R为电路的电阻，X为电路的电抗。

二、电路阻抗的计算方法1. 纯电阻电路的阻抗计算在纯电阻电路中，只有电阻存在，没有电抗。

其阻抗的计算可以直接使用欧姆定律。

欧姆定律表示为U = I × R，其中U为电压，I为电流，R为电阻。

根据欧姆定律，电路阻抗Z等于电阻R，即Z = R。

2. 纯电感电路的阻抗计算在纯电感电路中，只有电感存在，没有电阻。

电感的阻抗计算可以使用以下公式：Z = jωL，其中ω为角频率，L为电感值。

由此可见，在纯电感电路中，阻抗只有虚部，实部为0。

3. 纯电容电路的阻抗计算在纯电容电路中，只有电容存在，没有电阻。

电容的阻抗计算可以使用以下公式：Z = 1/(jωC)，其中C为电容值。

在纯电容电路中，阻抗只有虚部，实部为0。

4. RLC电路的阻抗计算在RLC电路中，既有电阻，也有电感和电容。

RLC电路的阻抗可以通过将电阻、电感和电容的阻抗分别计算后进行相加得到。

例如，一个由电阻、电感和电容组成的串联电路的总阻抗可以表示为Z = R + j(ωL - 1/ωC)，其中R为电阻值，L为电感值，C为电容值。

三、电路阻抗的应用电路阻抗在电子电路中有着广泛的应用。

它可以用来计算电路的电压和电流的相位差，从而帮助我们理解和分析电路的特性。

电路阻抗也可以用来设计滤波器、匹配电路以及进行信号传输和接收等。

总结：电路阻抗是指电路对交流电的阻碍程度，是一个复数，包括实部和虚部。

电路阻抗的计算可以通过欧姆定律和基尔霍夫电压定律进行推导和计算。

不同类型的电路，阻抗的计算方法也不同。

电阻、电容、电感及其阻抗、容抗、感抗概念回顾原创]作者不抬杠由于目前板卡中的固态电容被广泛的使用与普及，造成一些非专业网站和非专业人员常把电容和阻抗混淆在一起。

我们可以经常看到一些非专业网站的文章里谈到固态电容的阻抗或阻抗特性如何如何等，错误的认为“固态电容具有低阻抗特性”。

为使大家清楚的认识阻抗与电阻、电容、电感、感抗、容抗之间的关系，我来讲解一下这方面的专业知识。

电阻有阻碍电流通过的作用，这种阻碍作用叫作电阻，以字母R或r表示，单位为欧姆Ω。

电容表示被介质分隔的二个任何形状的导体，在单位电压作用下，容储电场能量（电荷）能力的一个参数，以字母C表示，单位为法拉F。

电容在数值上等于导体所具有的电量与两导体电位差（电压）之比值，既：C=Q/U式中：C--电容，Q--电荷，U--电压电荷以字母Q表示，单位为库仑。

一个电子的电荷是×10ˉ19库仑。

电感自感与互感的统称。

自感---当闭合回路中的电流发生变化时，回路本身的磁通也发生变化，因此在回路中会产生感应电动势，这种现象称为自感现象，这种感应电动势叫做自感电动势。

以字母L表示，单位为亨H。

互感---当两只线圈互相靠近，其中一只线圈中电流发生变化时，则其与第二只线圈环链的磁通也发生变化，在第二只线圈中产生感应电动势。

这种现象叫做互感现象，简称互感。

以字母M表示，单位为亨H。

感抗交流电流过具有电感的电路时，电感有阻碍交流电流过的作用，这种作用叫做感抗，以符号XL表示，单位为欧姆Ω。

感抗在数值上等于电感L乘以频率ƒ的2π倍，即：XL=2πfL容抗交流电流过具有电容的电路时，电容有阻碍交流电流过的作用，这种作用叫做容抗，以符号XC表示，单位为欧姆。

容抗在数值上等于2π与电容C，频率ƒ乘积的倒数，即：XC=1/（2πfC）阻抗交流电流过具有电阻、电感、电容的电路时，它们有阻碍交流电流过的作用，这种作用叫作阻抗，以字母Z表示，单位为欧姆Ω 。

阻抗在数值上等于电阻的平方与感抗减容抗之差的平方之和的平方根。

2. 电阻、电感和电容的等效电路实际的电阻、电感和电容元件，不可能是理想的，存在着寄生电容、寄生电感和损耗。

下图是考虑了各种因素后，实际电阻R 、电感L 、电容C 元件的等效电路图2-17 电阻R 、电感L 、电容C 元件的等效电路(1) 电阻同一个电阻元件在通以直流和交流电时测得的电阻值是不相同的。

在高频交流下，须考虑电阻元件的引线电感L0和分布电容C0的影响，其等效电路如图2-17(a)所示，图中R 为理想电阻。

由图可知此元件在频率f 下的等效阻抗为ee e jX R R C C L C R C L L j R C C L R C j L j R C j L j R Z +=+---++-=+++=2020020200202020020000)()1()1()()1(11)(ωωωωωωωωωω(2-53)上式中ω＝2πf ， Re 和Xe 分别为等效电阻分量和电抗分量，且 202002)()1(R C C L R R e ωω+-=(2-54)从上式可知Re 除与f 有关外，还与L0、C0有关。

这表明当L0、C0不可忽略时，在交流下测此电阻元件的电阻值，得到的将是Re 而非R 值。

(2) 电感电感元件除电感L 外，也总是有损耗电阻RL 和分布电容CL 。

一般情况下RL 和CL 的影响很小。

电感元件接于直流并达到稳态时，可视为电阻；若接于低频交流电路则可视为理想电感L 和损耗电阻RL 的串联；在高频时其等效电路如图2-17(b)所示。

比较图2-17(a)和图2-17(b)可知二者实际上是相同的，电感元件的高频等效阻抗可参照式(2-53)来确定，ee L L L L L L L L L L e L j R R C LC C R LC L j R C LC R Z ωωωωωωω+=+---++-=22222222)()1()1()()1( (2-55)式中 Re 和Le 分别为电感元件的等效电阻和等效电感。

pdn阻抗计算公式
PDN阻抗计算公式是通过计算电源/地平面系统的等效电感、等效电容和等效电阻来确定的。

PDN阻抗计算公式可以表示为：
Z = sqrt(L/C)
其中，Z表示PDN阻抗，L表示等效电感，C表示等效电容。

等效电感可以通过以下公式计算：
L = 2 * pi * h * (n / k) * sqrt(L1 * C1)
其中，L1和C1分别表示单层电源/地平面的电感和电容，h表示板厚，n表示层数，k表示相邻层之间的耦合系数。

等效电容可以通过以下公式计算：
C = (h / (k * n)) * sqrt(1 / (L1 * C1))
其中，h、n、k、L1、C1的含义和上述公式相同。

需要注意的是，PDN阻抗的计算过程比较复杂，其中涉及到许多参数和变量，因此在实际应用中可能需要结合具体的情况进行调整和优化。

此外，上述公式也仅仅是一种计算PDN阻抗的近似方法，具体计算结果可能会受到多种因素的影响。

因
此，在进行PDN设计时，通常还需要使用电磁场仿真软件进行更精确的计算和分析。
