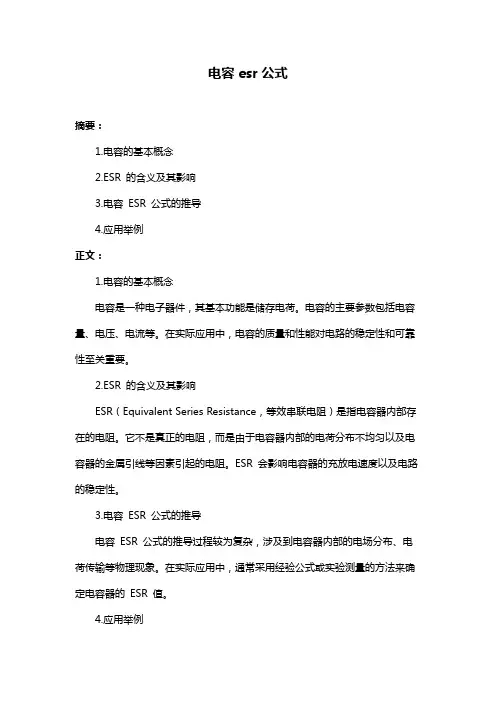

电容器的等效电阻(ESR)

电容esr公式
摘要：
1.电容的基本概念
2.ESR 的含义及其影响
3.电容ESR 公式的推导
4.应用举例
正文：
1.电容的基本概念
电容是一种电子器件，其基本功能是储存电荷。

电容的主要参数包括电容量、电压、电流等。

在实际应用中，电容的质量和性能对电路的稳定性和可靠性至关重要。

2.ESR 的含义及其影响
ESR（Equivalent Series Resistance，等效串联电阻）是指电容器内部存在的电阻。

它不是真正的电阻，而是由于电容器内部的电荷分布不均匀以及电容器的金属引线等因素引起的电阻。

ESR 会影响电容器的充放电速度以及电路的稳定性。

3.电容ESR 公式的推导
电容ESR 公式的推导过程较为复杂，涉及到电容器内部的电场分布、电荷传输等物理现象。

在实际应用中，通常采用经验公式或实验测量的方法来确定电容器的ESR 值。

4.应用举例
在实际电路中，ESR 的影响不容忽视。

例如，在滤波电路中，如果电容器的ESR 过大，会导致滤波效果不佳，输出信号的波形失真。

因此，在设计电路时，需要根据实际需求选择合适的电容器，以保证电路的稳定性和可靠性。

总之，电容ESR 公式是描述电容器内部等效串联电阻的重要公式，它对电路的稳定性和可靠性有着重要影响。

顺便，电容也存在一个和电感类似的品质系数Q，这个系数反比于ESR，并且和频率相关，也比较少使用。
由ESR引发的电路故障通常很难检测，而且ESR的影响也很容易在设计过程中被忽视。简单的做法是，在仿真的时候，如果无法选择电容的具体参数，可以尝试在电容上人为串连一个小电阻来模拟ESR的影响，通常的，钽电容的ESR通常都在100毫欧以下，而铝电解电容则高于这个数值，有些种类电容的ESR甚至会高达数欧姆
ESR的电容器也会引起电路在功能上发生变化，引起电路失效甚至损坏等严重后果。
所以在多数场合，低ESR的电容，往往比高ESR的有更好的表现。
不过事情也有例外，有些时候，这个ESR也被用来做一些有用的事情。
比如在稳压电路中，有一定ESR的电容，在负载发生瞬变的时候，会立即产生波动而引发反馈电路动作，这个快速的响应，以牺牲一定的瞬态性能为代价，获取了后续的快速调整能力，尤其是功率管的响应速度比较慢，并且电容器的体积/容量受到严格限制的时候。这种情况见于一些使用mos管做调整管的三端稳压或者相似的电路中。这时候，太低的ESR反而会降低整体性能。
理论上，一个完美的电容，自身不会产生任何能量损失，但是实际上，因为制造电容的材料有电阻，电容的绝缘介质有损耗，各种原因导致电容变得不“完美”。这个损耗在外部，表现为就像一个电阻跟电容串连在一起，所以就起了个名字叫做“等效串连电阻”。
ESR的出现导致电容的行为背离了原始的定义。
比如，我们认为电容上面电压不能突变，当突然对电容施加一个电流，电容因为自身充电，电压会从0开始上升。但是有了ESR，电阻自身会产生一个压降，这就导致了电容器两端的电压会产生突变。无疑的，这会降低电容的滤波效果，所以很多高质量的电源啦一类的，都使用低
和ESR类似的另外一个概念是ESL，也就是等效串联电感。早期的卷制电感经常有很高的ESL，而且容量越大的电容，ESL一般也越大。ESL经常会成为ESR的一部分，并且ESL也会引发一些电路故障，比如串连谐振等。但是相对容量来说，ESL的比例太小，出现问题的几率很小，再加上电容制作工艺的进步，现在已经逐渐忽略ESL，而把ESR作为除容量之外的主要参考因素了。

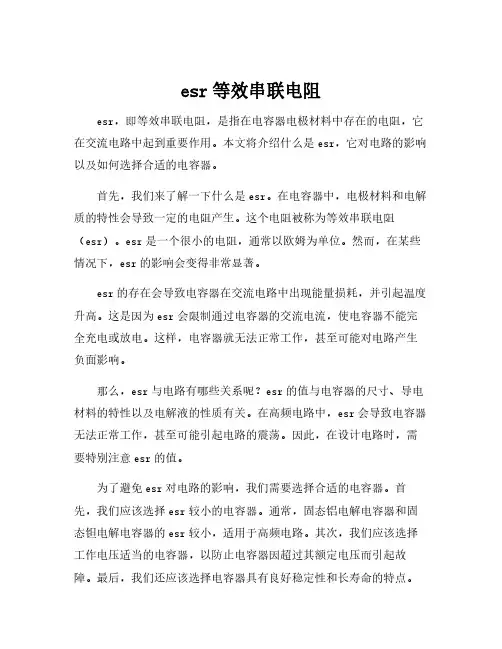

esr等效串联电阻esr，即等效串联电阻，是指在电容器电极材料中存在的电阻，它在交流电路中起到重要作用。

本文将介绍什么是esr，它对电路的影响以及如何选择合适的电容器。

首先，我们来了解一下什么是esr。

在电容器中，电极材料和电解质的特性会导致一定的电阻产生。

这个电阻被称为等效串联电阻（esr）。

esr是一个很小的电阻，通常以欧姆为单位。

然而，在某些情况下，esr的影响会变得非常显著。

esr的存在会导致电容器在交流电路中出现能量损耗，并引起温度升高。

这是因为esr会限制通过电容器的交流电流，使电容器不能完全充电或放电。

这样，电容器就无法正常工作，甚至可能对电路产生负面影响。

那么，esr与电路有哪些关系呢？esr的值与电容器的尺寸、导电材料的特性以及电解液的性质有关。

在高频电路中，esr会导致电容器无法正常工作，甚至可能引起电路的震荡。

因此，在设计电路时，需要特别注意esr的值。

为了避免esr对电路的影响，我们需要选择合适的电容器。

首先，我们应该选择esr较小的电容器。

通常，固态铝电解电容器和固态钽电解电容器的esr较小，适用于高频电路。

其次，我们应该选择工作电压适当的电容器，以防止电容器因超过其额定电压而引起故障。

最后，我们还应该选择电容器具有良好稳定性和长寿命的特点。

总之，esr作为电容器中的等效串联电阻，在交流电路中起到重要作用。

它会导致电容器不能正常工作，并对电路产生负面影响。

因此，在设计电路时，我们需要选择esr较小的电容器，并注意其工作电压、稳定性和寿命等特性。

通过合理选择电容器，我们可以确保电路的正常运行，提高其性能和可靠性。

薄膜电容esr计算公式
薄膜电容器的ESR（等效串联电阻）计算公式因类型和具体应用而异。

对于金属薄膜电容，其ESR与电容的工作频率、尺寸、材料等有关。

一个
常用的计算公式为：ESR(f) = (Rb - As) + K(f)As，其中f表示电容工作频率，Rb表示基础阻值，A为可以表征尺寸、材料的参数，K(f)表示频率特性，即与频率相关的函数。

而一个更通用的公式，适用于所有电容器，包括电解电容器和固态电容器，考虑了tanδ（损耗角正切值）和频率f以及电容C的影响，即：ESR =
tanδ/2πfC。

其中，tanδ是电容器内部由于电解液和电极结构引起的损耗，通常在数据手册中给出。

这些公式仅供参考，实际应用中ESR的计算需要考虑更多因素，如温度、
湿度、电压等。

建议咨询专业人士获取准确信息。

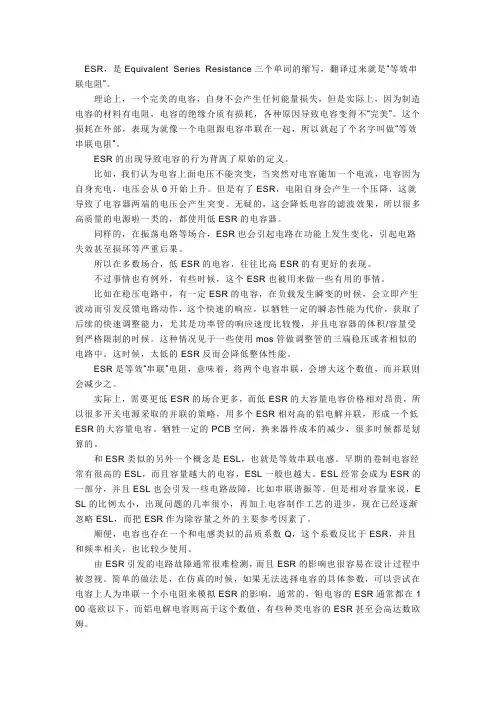

ESR，是Equivalent Series Resistance三个单词的缩写，翻译过来就是“等效串联电阻”。

理论上，一个完美的电容，自身不会产生任何能量损失，但是实际上，因为制造电容的材料有电阻，电容的绝缘介质有损耗，各种原因导致电容变得不“完美”。

这个损耗在外部，表现为就像一个电阻跟电容串联在一起，所以就起了个名字叫做“等效串联电阻”。

ESR的出现导致电容的行为背离了原始的定义。

比如，我们认为电容上面电压不能突变，当突然对电容施加一个电流，电容因为自身充电，电压会从0开始上升。

但是有了ESR，电阻自身会产生一个压降，这就导致了电容器两端的电压会产生突变。

无疑的，这会降低电容的滤波效果，所以很多高质量的电源啦一类的，都使用低ESR的电容器。

同样的，在振荡电路等场合，ESR也会引起电路在功能上发生变化，引起电路失效甚至损坏等严重后果。

所以在多数场合，低ESR的电容，往往比高ESR的有更好的表现。

不过事情也有例外，有些时候，这个ESR也被用来做一些有用的事情。

比如在稳压电路中，有一定ESR的电容，在负载发生瞬变的时候，会立即产生波动而引发反馈电路动作，这个快速的响应，以牺牲一定的瞬态性能为代价，获取了后续的快速调整能力，尤其是功率管的响应速度比较慢，并且电容器的体积/容量受到严格限制的时候。

这种情况见于一些使用mos管做调整管的三端稳压或者相似的电路中。

这时候，太低的ESR反而会降低整体性能。

ESR是等效“串联”电阻，意味着，将两个电容串联，会增大这个数值，而并联则会减少之。

实际上，需要更低ESR的场合更多，而低ESR的大容量电容价格相对昂贵，所以很多开关电源采取的并联的策略，用多个ESR相对高的铝电解并联，形成一个低ESR的大容量电容。

牺牲一定的PCB空间，换来器件成本的减少，很多时候都是划算的。

和ESR类似的另外一个概念是ESL，也就是等效串联电感。

早期的卷制电容经常有很高的ESL，而且容量越大的电容，ESL一般也越大。

电容esr等效电路全文共四篇示例，供读者参考第一篇示例：电容ESR（Equivalent Series Resistance等效电路）是指电容器内部存在的等效电阻。

在理想情况下，电容器只具有电容性质，即可以存储电荷并产生电场，而没有任何损耗。

然而在现实中，电容器的内部结构会导致一定的电阻存在，这就是ESR。

电容的ESR对于电路的性能有着重要的影响，因此在设计电路时需要充分考虑ESR的影响。

ESR是电容器内部电阻的简称，也叫动态电阻。

它由电容器内部的电解液或电极的电阻引起，主要由电解液的电导率决定。

ESR的存在会导致电容器在充电和放电时损耗能量，产生热量，使得电容器效率降低。

ESR还会影响电容器的响应速度和稳定性。

在电路设计中，ESR是一个非常重要的参数。

对于一些对性能要求较高的电路，如功率电源、滤波器等，ESR的影响更加明显。

如果不考虑ESR，可能会影响电路的稳定性、效率和性能。

为了更好地理解ESR的影响，我们可以将电容器和其等效电路进行对比。

电容器的等效电路主要由电容性量element（C）、ESR（R）、电感（L）和介质损耗角（tanδ）四个元素组成。

对于一个实际的电容器，我们可以用一个等效电路来表示其实际情况，如下图所示：[图片描述：电容ESR等效电路图]在这个等效电路中，C是电容器的电容值，R是ESR的电阻值，L 是电容器内部的电感值，tanδ是介质损耗角，表示电容器内部损耗的能量。

将电容器看作这个等效电路，可以更好地理解电容器的实际工作原理。

ESR的大小取决于电容器的类型、材料、尺寸等因素。

一般来说，电容器的ESR越小，其性能越好。

常见的电解电容器和液体电解电容器的ESR相对较高，而固态电容器的ESR较低。

在选择电容器时，需要根据具体的应用场景来选择适合的电容器类型和ESR值。

为了减小ESR的影响，可以采取一些措施。

一是选择ESR较小的电容器，比如固态电容器或专门设计的低ESR电容器。

电容的ESR参数对电路的影响电容器的ESR（等效串联电阻）参数电容器的主要技术指标有电容量、耐压值、耐温值。

除了这三个主要指标外，其他指标中较重要的就是等效串联电阻（ESR）了。

有的电容器上有一条金色的带状线，上面印有一个大大的空心字母“I”，它表示该电容属于LOWESR低损耗电容。

有的电容还会标出ESR值（等效串联电阻），ESR越低，损耗越小，输出电流就越大，电容器的品质越高。

ESR是Equivalent Series Resistance的缩写，即“等效串联电阻”。

理想的电容自身不会有任何能量损失，但实际上，因为制造电容的材料有电阻，电容的绝缘介质有损耗。

这个损耗在外部，表现为就像一个电阻跟电容串联在一起，所以就称为“等效串联电阻”。

和ESR类似的另外一个概念是ESL，也就是等效串联电感。

早期的卷制电感经常有很高的ESL，容量越大的电容，ESL一般也越大。

ESL经常会成为ESR的一部分，并且ESL会引起串联谐振等现象。

但是相对电容量来说，ESL的比例很小，出现问题的几率很小，后来由于电容制作工艺的提高，现在已经逐渐忽略ESL，而把ESR作为除容量、耐压值、耐温值之外选用电容器的主要参考因素了。

串联等效电阻ESR的单位是毫欧（mΩ）。

通常钽电容的ESR通常都在100毫欧以下，而铝电解电容则高于这个数值，有些种类电容的 ESR甚至会高达数欧姆。

ESR的高低，与电容器的容量、电压、频率及温度都有关系，当额定电压固定时，容量愈大 ESR愈低。

同样当容量固定时，选用高的额定电压的品种也能降低 ESR；故选用耐压高的电容确实有许多好处；低频时ESR高，高频时ESR 低；高温也会造成ESR的升高。

现在电子技术正朝着低电压高电流电路的设计方向发展，供应给元器件的电压呈现越来越低的趋势，但对功率的要求却丝毫没有降低。

按P=UI的公式来计算，要获得同样的功率，电压降低了，那就必须得增大电流。

例如INTEL、AMD 的最新款CPU，电压均小于2V，和以前3、 4V的电压相比低得多。

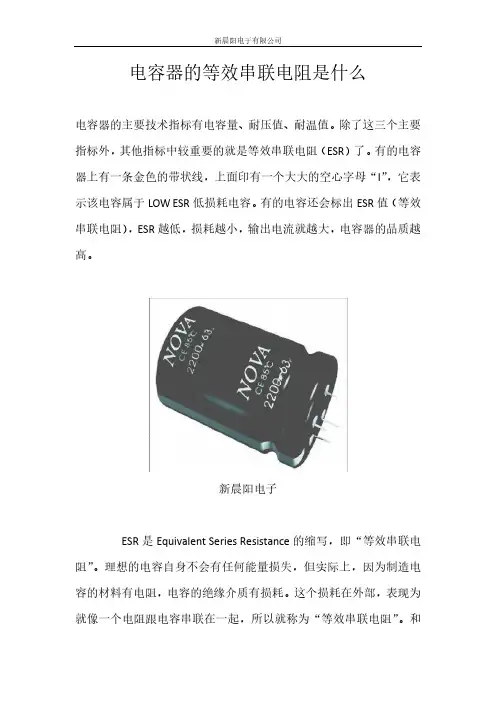

电容器的等效串联电阻是什么电容器的主要技术指标有电容量、耐压值、耐温值。

除了这三个主要指标外，其他指标中较重要的就是等效串联电阻（ESR）了。

有的电容器上有一条金色的带状线，上面印有一个大大的空心字母“I”，它表示该电容属于LOW ESR低损耗电容。

有的电容还会标出ESR值（等效串联电阻），ESR越低，损耗越小，输出电流就越大，电容器的品质越高。

新晨阳电子ESR是Equivalent Series Resistance的缩写，即“等效串联电阻”。

理想的电容自身不会有任何能量损失，但实际上，因为制造电容的材料有电阻，电容的绝缘介质有损耗。

这个损耗在外部，表现为就像一个电阻跟电容串联在一起，所以就称为“等效串联电阻”。

和ESR类似的另外一个概念是ESL，也就是等效串联电感。

早期的卷制电感经常有很高的ESL，容量越大的电容，ESL一般也越大。

ESL经常会成为ESR的一部分，并且ESL会引起串联谐振等现象。

但是相对电容量来说，ESL的比例很小，出现问题的几率很小，后来由于电容制作工艺的提高，现在已经逐渐忽略ESL，而把ESR作为除容量、耐压值、耐温值之外选用电容器的主要参考因素了。

新晨阳电子串联等效电阻ESR的单位是毫欧（mΩ）。

通常钽电容的ESR 通常都在100毫欧以下，而铝电解电容则高于这个数值，有些种类电容的ESR甚至会高达数欧姆。

ESR的高低，与电容器的容量、电压、频率及温度都有关系，当额定电压固定时，容量愈大ESR愈低。

同样当容量固定时，选用高的额定电压的品种也能降低ESR；故选用耐压高的电容确实有许多好处；低频时ESR高，高频时ESR低；高温也会造成ESR的升高。

ESR值与纹波电压的关系可以用公式V=R（ESR）×I表示。

这个公式中的V就表示纹波电压，而R表示电容的ESR，I表示电流。

可以看到，当电流增大的时候，即使在ESR保持不变的情况下，纹波电压也会成倍提高，因此采用更低ESR值的电容是势在必行的。

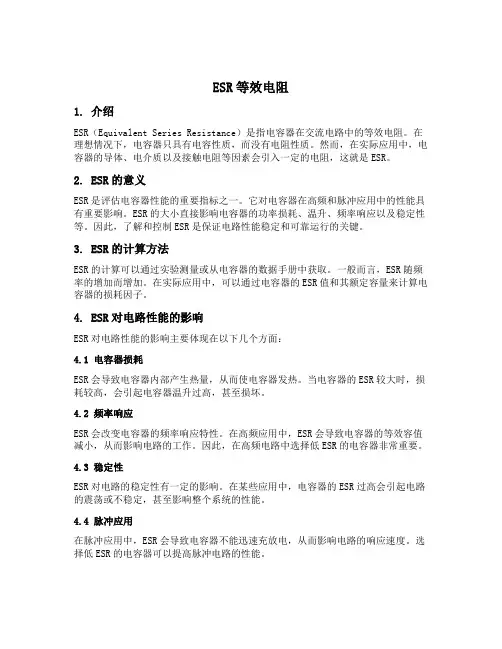

ESR等效电阻1. 介绍ESR（Equivalent Series Resistance）是指电容器在交流电路中的等效电阻。

在理想情况下，电容器只具有电容性质，而没有电阻性质。

然而，在实际应用中，电容器的导体、电介质以及接触电阻等因素会引入一定的电阻，这就是ESR。

2. ESR的意义ESR是评估电容器性能的重要指标之一。

它对电容器在高频和脉冲应用中的性能具有重要影响。

ESR的大小直接影响电容器的功率损耗、温升、频率响应以及稳定性等。

因此，了解和控制ESR是保证电路性能稳定和可靠运行的关键。

3. ESR的计算方法ESR的计算可以通过实验测量或从电容器的数据手册中获取。

一般而言，ESR随频率的增加而增加。

在实际应用中，可以通过电容器的ESR值和其额定容量来计算电容器的损耗因子。

4. ESR对电路性能的影响ESR对电路性能的影响主要体现在以下几个方面：4.1 电容器损耗ESR会导致电容器内部产生热量，从而使电容器发热。

当电容器的ESR较大时，损耗较高，会引起电容器温升过高，甚至损坏。

4.2 频率响应ESR会改变电容器的频率响应特性。

在高频应用中，ESR会导致电容器的等效容值减小，从而影响电路的工作。

因此，在高频电路中选择低ESR的电容器非常重要。

4.3 稳定性ESR对电路的稳定性有一定的影响。

在某些应用中，电容器的ESR过高会引起电路的震荡或不稳定，甚至影响整个系统的性能。

4.4 脉冲应用在脉冲应用中，ESR会导致电容器不能迅速充放电，从而影响电路的响应速度。

选择低ESR的电容器可以提高脉冲电路的性能。

5. 降低ESR的方法为了降低ESR，可以采取以下措施：5.1 选择低ESR的电容器在设计电路时，应根据具体应用需求选择低ESR的电容器。

常见的低ESR电容器有固体电解电容器和钽电容器。

5.2 并联电容器通过将多个电容器并联，可以降低其等效ESR。

并联电容器的等效ESR可以通过以下公式计算：5.3 降低工作频率ESR随着频率的增加而增加，因此降低工作频率可以有效降低电容器的ESR。

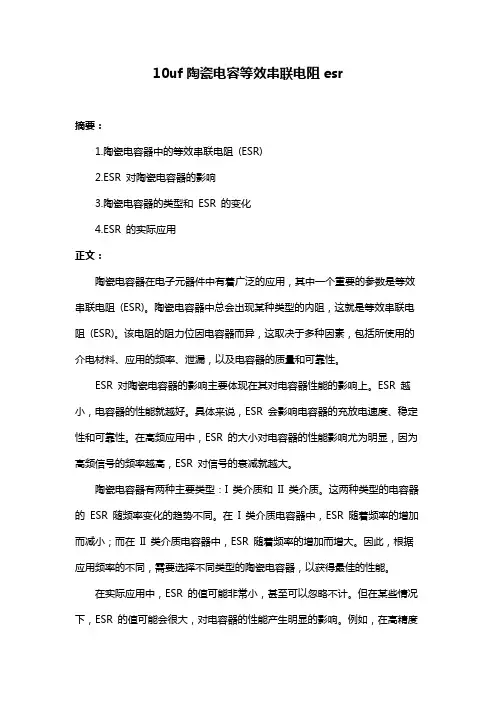

10uf陶瓷电容等效串联电阻esr
摘要：
1.陶瓷电容器中的等效串联电阻(ESR)
2.ESR 对陶瓷电容器的影响
3.陶瓷电容器的类型和ESR 的变化
4.ESR 的实际应用
正文：
陶瓷电容器在电子元器件中有着广泛的应用，其中一个重要的参数是等效串联电阻(ESR)。

陶瓷电容器中总会出现某种类型的内阻，这就是等效串联电阻(ESR)。

该电阻的阻力位因电容器而异，这取决于多种因素，包括所使用的介电材料、应用的频率、泄漏，以及电容器的质量和可靠性。

ESR 对陶瓷电容器的影响主要体现在其对电容器性能的影响上。

ESR 越小，电容器的性能就越好。

具体来说，ESR 会影响电容器的充放电速度、稳定性和可靠性。

在高频应用中，ESR 的大小对电容器的性能影响尤为明显，因为高频信号的频率越高，ESR 对信号的衰减就越大。

陶瓷电容器有两种主要类型：I 类介质和II 类介质。

这两种类型的电容器的ESR 随频率变化的趋势不同。

在I 类介质电容器中，ESR 随着频率的增加而减小；而在II 类介质电容器中，ESR 随着频率的增加而增大。

因此，根据应用频率的不同，需要选择不同类型的陶瓷电容器，以获得最佳的性能。

在实际应用中，ESR 的值可能非常小，甚至可以忽略不计。

但在某些情况下，ESR 的值可能会很大，对电容器的性能产生明显的影响。

例如，在高精度
滤波器、放大器和振荡器等应用中，ESR 的大小对电容器的选择非常关键。

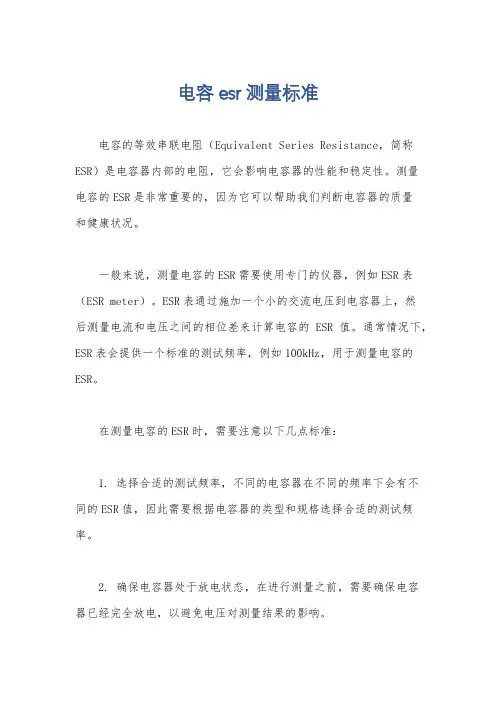

电容esr测量标准
电容的等效串联电阻（Equivalent Series Resistance，简称ESR）是电容器内部的电阻，它会影响电容器的性能和稳定性。

测量
电容的ESR是非常重要的，因为它可以帮助我们判断电容器的质量
和健康状况。

一般来说，测量电容的ESR需要使用专门的仪器，例如ESR表（ESR meter）。

ESR表通过施加一个小的交流电压到电容器上，然
后测量电流和电压之间的相位差来计算电容的ESR值。

通常情况下，ESR表会提供一个标准的测试频率，例如100kHz，用于测量电容的ESR。

在测量电容的ESR时，需要注意以下几点标准：
1. 选择合适的测试频率，不同的电容器在不同的频率下会有不
同的ESR值，因此需要根据电容器的类型和规格选择合适的测试频率。

2. 确保电容器处于放电状态，在进行测量之前，需要确保电容
器已经完全放电，以避免电压对测量结果的影响。

3. 测量环境，尽量在稳定的环境下进行测量，避免外部干扰对
测量结果的影响。

此外，还需要根据具体的电容器类型和厂家提供的规格书来确
定合适的ESR测量标准，以确保测量结果的准确性和可靠性。

在实
际操作中，还需要根据ESR表的说明书和操作指南进行正确的操作，以获得准确的测量结果。

总的来说，电容的ESR测量标准需要考虑测试频率、放电状态
和测量环境等因素，并且需要根据具体的电容器类型和规格来确定
合适的测量标准，以确保测量结果的准确性和可靠性。

esr 等效电阻（实用版）目录1.ESR 的定义与含义2.ESR 的影响因素3.ESR 在电子元器件中的应用4.ESR 的测量方法5.ESR 的重要性正文1.ESR 的定义与含义ESR（Equivalent Series Resistance，等效串联电阻）是指在并联电路中，多个电阻并联时，等效为一个电阻值，这个等效的电阻值被称为ESR。

在实际的电子元器件中，ESR 通常用于描述电容器、电感器等元器件的等效串联电阻。

2.ESR 的影响因素ESR 的大小受多种因素影响，主要包括以下几点：（1）材料：不同的材料具有不同的电阻率，从而影响 ESR 的大小。

（2）元器件结构：元器件的结构和尺寸影响其电阻值，进而影响 ESR。

（3）温度：温度的变化会影响材料的电阻率，从而改变 ESR。

（4）频率：在交流电路中，ESR 会随着频率的变化而变化，通常频率越高，ESR 越小。

3.ESR 在电子元器件中的应用ESR 在电子元器件中具有重要的应用，以下是两个典型的应用场景：（1）在电容器中，ESR 会影响电容器的充放电速度以及能量储存能力。

低 ESR 的电容器可以提供更高的充放电速度和更大的能量储存能力。

（2）在电感器中，ESR 会影响电感器的电流变化速度以及能量传递效率。

低 ESR 的电感器具有更高的电流变化速度和更高的能量传递效率。

4.ESR 的测量方法ESR 的测量方法主要包括以下几种：（1）直流偏置法：在直流电路中，通过测量电压和电流，可以计算出 ESR。

（2）交流阻抗法：在交流电路中，通过测量电压和电流的相位差，可以计算出 ESR。

（3）网络分析法：利用网络分析仪可以快速、准确地测量 ESR。

5.ESR 的重要性ESR 对于电子元器件的性能具有重要影响，低 ESR 的元器件可以提供更高的工作速度和更高的能量传递效率。

在高性能电子设备中，ESR 的优化是关键的性能提升手段。

10uf陶瓷电容等效串联电阻esr摘要：一、引言- 陶瓷电容器的概念与作用- 10uf 陶瓷电容的特点与优势二、10uf 陶瓷电容的等效串联电阻(ESR)- ESR 的定义与作用- 10uf 陶瓷电容的ESR 值三、10uf 陶瓷电容的性能与应用- 电容稳定性与可靠性- 应用领域与场景四、如何选择10uf 陶瓷电容- 考虑因素- 选择方法与建议正文：一、引言陶瓷电容器是一种广泛应用于电子领域的电容器，它具有高稳定性、高可靠性、低ESR 等优点。

在众多类型的陶瓷电容中，10uf 陶瓷电容因为其良好的性能而受到广泛关注。

本文将详细介绍10uf 陶瓷电容的等效串联电阻(ESR)，以及其性能和应用，并给出选择建议。

二、10uf 陶瓷电容的等效串联电阻(ESR)等效串联电阻(ESR) 是指电容器中由于电极间电阻、电极材料电阻、介质电阻等因素所导致的整体电阻。

ESR 是影响电容器性能的重要参数，它直接关系到电容器的充放电速度、稳定性以及发热量等。

对于10uf 陶瓷电容来说，其ESR 值较低，这使得它在快速充放电、高稳定性等方面具有优势。

三、10uf 陶瓷电容的性能与应用10uf 陶瓷电容具有以下优良性能：1.稳定性：10uf 陶瓷电容的稳定性非常高，即使在高温、高湿等恶劣环境下，其性能也能保持稳定。

2.可靠性：由于其结构和材料的独特性，10uf 陶瓷电容具有很高的可靠性，可以长时间稳定工作。

3.低ESR：10uf 陶瓷电容的ESR 值低，使得其在充放电过程中损耗小，发热量低，从而提高系统效率。

10uf 陶瓷电容广泛应用于各类电子设备，如电源、滤波器、通信设备等。

在这些应用场景中，10uf 陶瓷电容能够提供稳定、可靠的电容性能，满足设备对电容器的高要求。

四、如何选择10uf 陶瓷电容在选择10uf 陶瓷电容时，需要考虑以下因素：1.容量：根据实际需求选择合适的容量。

2.电压：选择能够承受所需电压的陶瓷电容。

3.温度：考虑电容器的使用温度范围，选择符合要求的陶瓷电容。

等效串联电阻esr等效串联电阻ESR（Equivalent Series Resistance）是指电容器内部导体、外框和基体的等效串联电阻，这个电阻与电容器的某些特性以及应用有密切的关系。

简单来说，电容器内部有许多结构，如金属电极、介质、内部铅片等，这些结构的存在导致内部存在一定的导电性。

当电流通过电容器时，就会在这些结构上产生一定的电阻，这就是ESR。

表现在电容器的特性上，ESR会导致容器工作时的能量损耗和热量产生，使容器本身产生微小的电压降。

ESR与电容器的质量有很大的关系。

一般来说，好的电容器具有较低的ESR，而差的电容器则ESR较高。

在电路中，电容器的串联电感和ESR可以组成低通滤波器，起到减小噪声和抑制高频信号的作用。

因此，在选择电容器时，需要考虑到ESR对电路性能的影响。

ESR的大小取决于电容器的内部结构、材料和制造工艺的质量等因素。

一般来说，铝电解电容器的ESR比其他类型的电容器高，因为铝电解电容器的内部结构相对复杂，容易产生导电性。

而固态电解电容器和铁氧体电容器的ESR较低，因为它们内部的电极和介质不易发生电子迁移。

ESR的大小在某些应用中是十分重要的，比如说功率或高频应用。

在功率应用中，ESR会影响电容器的发热和损耗，从而影响电容器的寿命和可靠性。

在高频应用中，ESR 会影响容器的响应速度和性能，从而影响整个电路的性能。

为了保证电容器的性能和寿命，需要根据需要选择适当的电容器及其ESR。

一些制造商提供了ESR参数，这些参数可以帮助用户选择合适的电容器。

此外，还可以通过专业的测试和测量手段来确定ESR的大小。

总之，ESR是电容器内部导体、外框和基体的等效串联电阻，它与电容器的特性和应用息息相关。

在选择电容器时，需要考虑到ESR对电路性能的影响，选择适当的电容器及其ESR，以保证电容器的性能和寿命。

mlcc电容 esr 曲线
MLCC电容的ESR（Equivalent Series Resistance，等效串联
电阻）曲线是描述其ESR随频率变化的曲线。

ESR是指电容器内部
存在的等效电阻，它由电容器的材料、结构和制造工艺等因素决定。

ESR对电容器的性能和应用具有重要影响。

MLCC电容器通常在高频率下工作，因此ESR的大小和频率特性
对其性能至关重要。

ESR曲线通常以对数坐标绘制，横轴表示频率，纵轴表示ESR值。

ESR曲线可用于评估电容器在不同频率下的性能
表现。

在低频率下，MLCC电容器的ESR通常较低，因为电容器内部的
电解液和电极材料对电流的传导较好。

随着频率的增加，ESR逐渐
增加。

这是因为在高频率下，电容器的内部结构和电介质的极化现
象导致电流的阻抗增加。

ESR曲线的形状和特点可以帮助工程师选择适合特定应用的电
容器。

例如，在需要低ESR的高频应用中，可以选择ESR曲线陡峭
下降的电容器。

而在需要较高ESR的滤波应用中，可以选择ESR曲
线相对平缓的电容器。

此外，ESR曲线还可以用于判断MLCC电容器的质量和稳定性。

如果ESR曲线在不同批次或温度下变化较大，可能意味着电容器的制造质量存在问题。

总之，MLCC电容的ESR曲线是描述其ESR随频率变化的曲线，通过分析ESR曲线，可以选择适合特定应用的电容器，并评估其质量和稳定性。

esr零点补偿推导ESR零点补偿推导引言电容器是电子电路中常用的元件，而电容器的等效串联电阻（ESR）是影响其性能的一个重要参数。

在实际应用中，为了提高电容器的性能，需要对其进行零点补偿。

本文将介绍ESR零点补偿的推导过程。

一、ESR的定义和意义1. ESR的定义等效串联电阻（Equivalent Series Resistance，简称ESR）是指在理想情况下，一个电容器所具有的纯电容特性与实际情况下所存在的串联等效电阻之间所产生的差异。

即：C = C0 / (1 + jωRC)其中C0为理想情况下的纯电容值，ω为角频率，R为实际情况下存在的串联等效电阻。

2. ESR的意义ESR反映了一个电容器内部存在着多种损耗机制所引起的能量损失。

这些损耗机制包括：金属层间接触、内部连接线、内部金属薄膜、内部极板和绕组等。

二、ESR对性能影响分析1. ESR对频率响应影响当频率越高时，由于C0和ESR之间的差异越来越小，电容器的等效电容值会逐渐降低。

因此，在高频应用中，需要选择具有低ESR的电容器。

2. ESR对稳定性影响由于ESR存在，当电容器被放置在外部电路中时，其内部的损耗机制会导致其温度升高。

这种升温现象会导致电容器的等效电容值发生变化，从而影响整个电路的稳定性。

三、ESR零点补偿推导1. ESR零点补偿原理为了消除ESR对电路性能的影响，可以采用ESR零点补偿技术。

其基本思想是通过添加一个与ESR相等但方向相反的串联等效电阻来抵消原有的ESR。

2. ESR零点补偿推导过程（1）首先，考虑一个由纯电容和串联等效电阻构成的简单RC滤波器。

（2）在该RC滤波器中，若加入一个与原有串联等效电阻相等但方向相反的串联等效电阻，则可得到如下所示的新RC滤波器：（3）将上述新RC滤波器表示为传递函数的形式：H(jω) = 1 / (1 + jωRC - jωRC)= 1（4）由此可知，在加入与原有串联等效电阻相等但方向相反的串联等效电阻后，新的RC滤波器的传递函数为常数1。

电容esr测量标准全文共四篇示例，供读者参考第一篇示例：电容ESR测量是评价电子元器件性能的重要指标之一，对于电容器来说，ESR（等效串联电阻）是其内部损耗的体现，直接影响着电路的性能和稳定性。

制定一套严谨的电容ESR测量标准是非常必要的。

电容ESR测量标准的制定可以帮助厂家和用户更加准确地评估电容器的性能，并且可以保证产品的质量。

在制定标准的过程中，需要考虑以下几个方面：应明确电容ESR的定义和测量方法。

ESR是指电容器内部等效串联电阻的值，通常以欧姆（Ω）为单位表示。

测量电容的ESR可以使用专门的仪器，如ESR表或LCR表。

需要明确电容ESR的测量范围和精度要求。

不同类型的电容器具有不同的ESR值，因此需要针对不同的电容类型确定相应的测量范围和精度要求。

一般来说，电容ESR的测量范围应从几毫欧姆到几百欧姆不等。

应考虑电容ESR测量的环境条件。

在进行电容ESR测量时，需要确保仪器和电路处于稳定的环境条件下，避免外部干扰对测量结果造成影响。

温度、湿度等环境因素也会对测量结果产生影响，因此需要在标准中规定相应的环境条件。

还应规定电容ESR测量的操作流程和技术要求。

操作流程包括样品的准备、测量前的校准和调试、测量过程中的数据采集和分析等，需要确保测量的准确性和可重复性。

技术要求包括仪器的精度和稳定性要求、操作人员的培训和素质要求等，确保测量过程中可以保证数据的可靠性和准确性。

还可以考虑在电容ESR测量标准中加入一些特殊要求或注意事项。

在测量特定类型的电容器时，可能需要考虑其工作频率、工作温度范围、负载条件等因素，需要对这些因素进行特殊的规定和要求。

电容ESR测量标准的制定是非常重要的，可以帮助厂家和用户更好地评估电容器的性能，保证产品的质量和可靠性。

通过遵守标准的要求，可以确保电容ESR测量结果的准确性和可靠性，提高电子元器件的生产和应用水平。

希望未来能够有更加完善和严格的电容ESR测量标准，为电子元器件行业的发展和进步做出更大的贡献。
