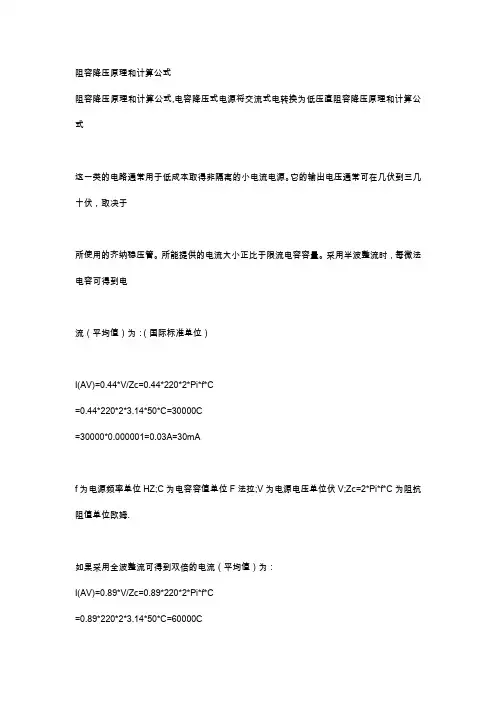

阻容降压原理和计算公式-CAL-FENGHAI.-(YICAI)-Company One1阻容降压原理和计算公式阻容降压原理和计算公式,电容降压式电源将交流式电转换为低压直阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=*V/Zc=*220*2*Pi*f*C=*220*2**50*C=30000C=30000*=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=*V/Zc=*220*2*Pi*f*C=*220*2**50*C=60000C=60000*=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
阻容降压原理和计算公式阻容降压原理和计算公式,电容降压式电源将交流式电转换为低压直阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。

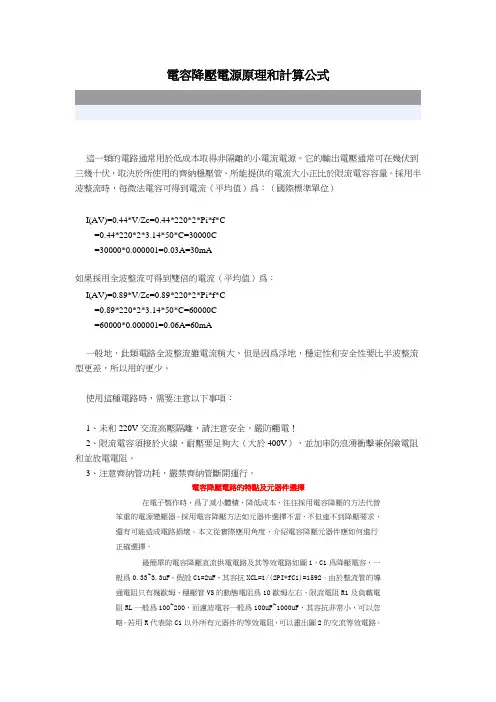

電容降壓電源原理和計算公式這一類的電路通常用於低成本取得非隔離的小電流電源。
它的輸出電壓通常可在幾伏到三幾十伏，取決於所使用的齊納穩壓管。
所能提供的電流大小正比於限流電容容量。
採用半波整流時，每微法電容可得到電流（平均值）爲：（國際標準單位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mA如果採用全波整流可得到雙倍的電流（平均值）爲：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此類電路全波整流雖電流稍大，但是因爲浮地，穩定性和安全性要比半波整流型更差，所以用的更少。
使用這種電路時，需要注意以下事項：1、未和220V交流高壓隔離，請注意安全，嚴防觸電！2、限流電容須接於火線，耐壓要足夠大（大於400V），並加串防浪湧衝擊兼保險電阻和並放電電阻。
3、注意齊納管功耗，嚴禁齊納管斷開運行。
電容降壓電路的特點及元器件選擇在電子製作時，爲了減小體積、降低成本，往往採用電容降壓的方法代替笨重的電源變壓器。
採用電容降壓方法如元器件選擇不當，不但達不到降壓要求，還有可能造成電路損壞。
本文從實際應用角度，介紹電容降壓元器件應如何進行正確選擇。
最簡單的電容降壓直流供電電路及其等效電路如圖1，C1爲降壓電容，一般爲0.33~3.3uF。
假設C1=2uF，其容抗XCL=1/(2PI*fC1)=1592。
由於整流管的導通電阻只有幾歐姆，穩壓管VS的動態電阻爲10歐姆左右，限流電阻R1及負載電阻RL一般爲100~200，而濾波電容一般爲100uF~1000uF，其容抗非常小，可以忽略。
若用R代表除C1以外所有元器件的等效電阻，可以畫出圖2的交流等效電路。
同時滿足了XC1>R的條件,所以可以畫出電壓向量圖。
采用电容降压的计算方法及注意事项电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
例如，我们将一个110V/8W的灯泡与一个1uF的电容串联，在接到220V/50Hz的交流电压上，灯泡被点亮，发出正常的亮度而不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA，它与1uF电容所产生的限流特性相吻合。
同理，我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上，灯泡同样会被点亮，而不会被烧毁。
因为5W/65V的灯泡的工作电流也约为70mA。
因此，电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
采用电容降压时应注意以下几点：1 根据负载的电流大小和交流电的工作频率选取适当的电容，而不是依据负载的电压和功率。
2 限流电容必须采用无极性电容，绝对不能采用电解电容。
而且电容的耐压须在400V以上。
最理想的电容为铁壳油浸电容。
3 电容降压不能用于大功率条件，因为不安全。
4 电容降压不适合动态负载条件。
5 同样，电容降压不适合容性和感性负载。
6 当需要直流工作时，尽量采用半波整流。
不建议采用桥式整流。
而且要满足恒定负载的条件。
以上是电容降压工作原理的简单介绍。
前些日子我曾再次提出一个问题，就是只用电阻和电容可以组成什么电路，进一步讲只用一个电阻和一个电容可以组成什么电路。
阻容降压原理和计算公式阻容降压原理和计算公式,电容降压式电源将交流式电转换为低压直阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
220V电容降压直流电源原理及阻容计算阻容原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如,在50Hz的工频条件下,一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端,则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA,但在电容器上并不产生功耗,应为如果电容是一个理想电容,则流过电容的电流为虚部电流,它所作的功为无功功率。
根据这个特点,我们如果在一个1uF的电容器上再串联一个阻性元件,则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
例如,我们将一个110V/8W的灯泡与一个1uF的电容串联,在接到220V/50Hz的交流电压上,灯泡被点亮,发出正常的亮度而不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA,它与1uF电容所产生的限流特性相吻合。
同理,我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上,灯泡同样会被点亮,而不会被烧毁。
因为5W/65V的灯泡的工作电流也约为70mA。
因此,电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
下图为阻容降压的典型应用，C1为降压电容，R1为断开电源时C1的泄放电阻，D1为半波整流二极管，D2在市电的负半周为C1提供放电回路，否则电容C1充满电就不工作了，Z1为稳压二极管，C2为滤波电容。
输出为稳压二极管Z1的稳定电压值。
在实际应用中，可以用下图代替上图，这里用了Z1正向特性和反向特性，其反向特性（也就是其稳压特性）来稳定电压，其正向特性用来在市电负半周给C1提供放电回路。
阻容计算这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
220V电容降压直流电源原理及阻容计算一、原理介绍电容降压直流电源是一种常见的直流电源供电方式，它通过使用电容器将交流电压转换为直流电压。
在工作时，电容器首先充电，使得其中的电荷量逐渐增加，当电容器充满电荷后，电流停止流动。
此时，电容器上的电压为最大值，为输入交流电压的峰值。
然后，电容器通过一个负载电路，将其上储存的电荷放电，使得负载得到所需的直流电压。
电容降压直流电源基本原理如下：1.电容器在正半周期(正输出)时，通过桥式整流电路充电，充电电压为输入电压的峰值Vm；2.在负半周期(负输出)时，通过负载放电，输出电压为负载所需的直流电压；3.根据放电时间和充电时间的不同，可以调整输出电压的大小。
二、阻容计算在设计电容降压直流电源时，需要经过一定的阻容计算，以确定电容器的容值和阻抗大小。
1.确定所需输出电压（VDC）和电流（IDC）。
根据实际需求，确定所需的输出电压和电流大小，作为设计的基准。
2.计算负载电阻（RLOAD）。
根据所需输出电流和输出电压，计算负载电阻，公式为：RLOAD=VDC/IDC3.计算放电时间（tDIS）和充电时间（tCHG）。
根据设计要求，可确定电容充电和放电的时间间隔，即放电时间和充电时间。
4.计算充电电流（ICHG）。
充电电流是根据放电时间和充电时间计算的，公式为：ICHG=(IDC*tDIS)/tCHG5.计算电容器的容值（C）。
根据充电电流和充电时间，计算电容器的容值，公式为：C=(ICHG*tCHG)/VDC6.计算电容器的阻抗（ZC）。
电容器的阻抗是根据所需输出电压和充电电流计算的，公式为：ZC=VDC/ICHG7.选择合适的电容器。
根据电容器的容值和阻抗计算结果，选择合适的电容器。
需要注意的是，在实际设计中，还应考虑到电容器的额定电压、温度范围和损耗等因素，并进行合适的选型。
总结：电容降压直流电源通过使用电容器将交流电压转换为直流电压。
在设计时，需计算负载电阻、放电时间、充电时间、电容器容值和阻抗等参数，并选择合适的电容器。
阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(A V)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ；C为电容容值单位（F）法拉；V为电源电压单位伏V；Zc=1/(2*Pi*f*C)为阻抗，阻值单位欧姆。
如果采用全波整流可得到双倍的电流（平均值）为：I(A V)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
交流电路的阻容降压计算公式分析一个1微法电容其最大容许流过的电流=70ma。
如将其接在220V交流电源上可行否？如果将该电容接在另一交流电源上，其电容电流=100ma，即超过电容最大容许流过的电流，如用阻容降压的方法降压，应串接多大阻值的电阻使其电容电流=70ma？串接电阻后，如用电容二端做输出，其空载下输出电压=？如用电阻做负载并接电容二端，当负载电阻由大变小时，其输出电压是否变化？如变化其输出电压是增大还是较小？电容的电流又是如何变化。
串接电阻后，如用电阻二端做输出，其空载下输出电压=？如用电阻做负载并接电阻二端，当负载电阻变小时，其输出电压是否变化？输出电压是增大还是较小？电容的电流又是如何变化。
我的分析：电容通常提供的参数主要是耐压与电容值，在规定的耐压范围内，使用电容，一般都不会击穿。
在交流电路中，电容的容抗Zc= 1/ωC, ω为角频率（ω = 2πf），如f = 50Hz，则ω=314。
如电容二端施加一电压U，则电容的电流Ic=U*ωC。
施加最大耐压Um 时的电容电流，就是该电容容许的最大流过的电流。
如果施加的电压超过规定的耐压值，虽然电容的电流可以增大，但电容极易被击穿。
下面分几个问题进行分析：1、电容的电压Uc=I /ωC，如流过1微法电容的电流为70mA=0.07A，电流频率f=50Hz，则：电容的电压Uc=0.07÷（314×0.000001）= 223 V，如果70mA是1μF电容的最大容许电流，则该电容的耐压=223V，即可以将1μF电容直接接在220V交流电源上，不过此时是该电容工作在其耐压的上限值区，若长时间工作不太可靠的，一般选择电容的耐压参数应大于工作电压的2～3倍。
2、如果该电容直接接在另一电源上，使流过电容的电流=100mA，则另一个电源的输出电压应=0.1÷（314×0.000001）= 318 V，由于该电容耐压=223V，故此电容工作在318V电压下会因过电压而击穿的。

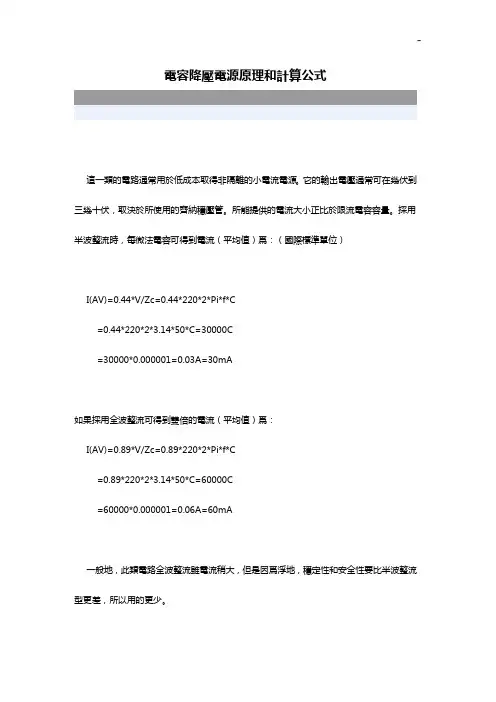

電容降壓電源原理和計算公式這一類的電路通常用於低成本取得非隔離的小電流電源。
它的輸出電壓通常可在幾伏到三幾十伏，取決於所使用的齊納穩壓管。
所能提供的電流大小正比於限流電容容量。
採用半波整流時，每微法電容可得到電流（平均值）爲：（國際標準單位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mA如果採用全波整流可得到雙倍的電流（平均值）爲：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此類電路全波整流雖電流稍大，但是因爲浮地，穩定性和安全性要比半波整流型更差，所以用的更少。
使用這種電路時，需要注意以下事項：1、未和220V交流高壓隔離，請注意安全，嚴防觸電！2、限流電容須接於火線，耐壓要足夠大（大於400V），並加串防浪湧衝擊兼保險電阻和並放電電阻。
3、注意齊納管功耗，嚴禁齊納管斷開運行。
電容降壓電路的特點及元器件選擇在電子製作時，爲了減小體積、降低成本，往往採用電容降壓的方法代替笨重的電源變壓器。
採用電容降壓方法如元器件選擇不當，不但達不到降壓要求，還有可能造成電路損壞。
本文從實際應用角度，介紹電容降壓元器件應如何進行正確選擇。
最簡單的電容降壓直流供電電路及其等效電路如圖1，C1爲降壓電容，一般爲0.33~3.3uF。
假設C1=2uF，其容抗XCL=1/(2PI*fC1)=1592。
由於整流管的導通電阻只有幾歐姆，穩壓管VS的動態電阻爲10歐姆左右，限流電阻R1及負載電阻RL一般爲100~200，而濾波電容一般爲100uF~1000uF，其容抗非常小，可以忽略。
若用R代表除C1以外所有元器件的等效電阻，可以畫出圖2的交流等效電路。
同時滿足了XC1>R的條件,所以可以畫出電壓向量圖。
阻容降压工作原理及参数计算2011-09-12 22:50转载自wcdstar最终编辑wcdstar阻容降压工作原理及参数计算一.工作原理利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流,该电容如果是理想电容,则它所作的功为无功功率.因此,电容降压实际上是利用容抗限流.而电容器实际上起到一个限制电流和动态分配负载两端二.参数计算1.电路原理图:2.参数计算公式:(1)容抗公式:Xc = 1/(2πf·C) = 1/(ω·C)(2)电流计算公式:Ic = U/Xc = 2πf·CU3.举例: 图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流解:由(2)得Ic = U/Xc = 2πf·CU = 2 x 3.14 x 50 x 0.33 x 10-6 x 220 = 0.0228 (A)三.器件选择1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降Io，实际上是流过C1的充放电电流 Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
理想情况下RC时间常数<T(T 不能取太小,否则R1功耗大,一般我们取RC时间常数<300mS.注意电阻耐压,常用的0.25W碳膜电阻压700V.4.实际电路如图4加入R2,R3限流,防止首次上电和在快速插拔电源插头或插头接触不良时所产生坏.图4电容C2首次上电刚好碰在波峰处,因C2在通电瞬间呈短路状态,此时交流电源直接加在R 2Usin(ωt+φ)=Umsin(ωt+φ),R2,R3上有220VAC x 1.414=311VDC瞬间直流电压;电容C2在快速时,如果C2在n+1波峰处断电,n+2波峰处通电,此时间内放掉ΔV(由C2,R1决定),此时R2,R3上有1.414 –ΔV) = 622VDC –ΔV瞬间直流电压,考虑电网波动,此电压会更高,所以R2,R3要选择般选大功率氧化膜电阻或金属膜电阻,阻值一般取40-50欧姆之间,电阻太大,电路功耗大,电阻太小值电流一般比较大,如1N400X系列峰值电流为200A.图4中,D1,D2为整流二极管,组成半波整流回路,C3,C4组成第一级滤波,其最高耐压=(Umax X =22.2VDC,所以C3,C4选耐压>25VDC的产品,R4,C5,C6组成第二级RC滤波同时ZD1将电压稳定在图4中,R4的大小决定了产品在低工作电压下的纹波大小.R5防止快速插拔或插头接触问题对容上耦合过去,防止稳压二极管损坏.同时PCB Layout时该电阻放在滤波电容C5,C6的后面,防止寄响.四.设计注意事项1.根据负载的电流大小和交流的工作频率选取适当的电容,而不是依据负载的电压和功率.2.限流电容必须采用无级性电容,绝对不能采用电解电容.而且电容的耐压必须在400V以上,最理想3.电容降压不能用于大功率条件,因为不安全.4.电容降压不适合动态负载条件.5.电容降压不适合容性和感性负载.6.当需要直流工作时,尽量采用半波整流.不建议采用桥式整流.而且要满足恒定负载的条件.7.电容降压式电源是一种非隔离电源,在应用上要特别注意隔离,防止触电.五.主要运用产品有1.LED小夜灯.2.直管节能小夜灯.3.声控灯.4.其他小功率低电流电源部分.。
电容降压电源原理和计算公式在常用的低压电源中，用电容器降压（实际是电容限流）与用变压器相比，电容降压的电源体积小、经济、可靠、效率高，缺点是不如变压器变压的电源安全。
通过电容器把交流电引入负载中，对地有220V 电压，人易触电，但若用在不需人体接触的电路内部电路电源中，本弱点也可克服。
如冰箱电子温控器或遥控电源的开/关等电源都是用电容器降压而制作的。
相对于电阻降压，对于频率较低的50Hz交流电而言，在电容器上产生的热能损耗很小，所以电容器降压更优于电阻降压。
电容降压的工作原理并不复杂，其工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180Ω。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
例如，我们将一个110V/8W的灯泡与一个1uF的电容串联，在接到220V/50Hz的交流电压上，灯泡被点亮，发出正常的亮度而不会被烧毁。
因为110V/8W的灯泡所需的电流为8W/110V=72mA，它与1uF电容所产生的限流特性相吻合。
同理，我们也可以将5W/65V的灯泡与1uF电容串联接到220V/50Hz的交流电上，灯泡同样会被点亮，而不会被烧毁。
因为5W/65V的灯泡的工作电流也约为70mA。
因此，电容降压实际上是利用容抗限流。
而电容器实际上起到一个限制电流和动态分配电容器和负载两端电压的角色。
电容降压式简易电源的基本电路如图1，C1 为降压电容器，VD2 为半波整流二极管，VD1 在市电的负半周时给C1 提供放电回路，VD3 是稳压二极管，R1 为关断电源后 C1 的电荷泄放电阻。
阻容降压原理和计算公式阻容降压原理和计算公式这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）I(AV)=0.44*V/Zc=0.44*220*2*Pi*f*C=0.44*220*2*3.14*50*C=30000C=30000*0.000001=0.03A=30mAf为电源频率单位HZ;C为电容容值单位F法拉;V为电源电压单位伏V;Zc=2*Pi*f*C为阻抗阻值单位欧姆.如果采用全波整流可得到双倍的电流（平均值）为：I(AV)=0.89*V/Zc=0.89*220*2*Pi*f*C=0.89*220*2*3.14*50*C=60000C=60000*0.000001=0.06A=60mA一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定性和安全性要比半波整流型更差，所以用的更少。
使用这种电路时，需要注意以下事项：1、未和220V交流高压隔离，请注意安全，严防触电！2、限流电容须接于火线，耐压要足够大（大于400V），并加串防浪涌冲击兼保险电阻和并放电电阻。
3、注意齐纳管功耗，严禁齐纳管断开运行。
电容降压式电源将交流式电转换为低压直流电容降压原理电容降压的工作原理并不复杂。
他的工作原理是利用电容在一定的交流信号频率下产生的容抗来限制最大工作电流。
例如，在50Hz的工频条件下，一个1uF的电容所产生的容抗约为3180欧姆。
当220V的交流电压加在电容器的两端，则流过电容的最大电流约为70mA。
虽然流过电容的电流有70mA，但在电容器上并不产生功耗，应为如果电容是一个理想电容，则流过电容的电流为虚部电流，它所作的功为无功功率。
根据这个特点，我们如果在一个1uF的电容器上再串联一个阻性元件，则阻性元件两端所得到的电压和它所产生的功耗完全取决于这个阻性元件的特性。
高淳头功放的电容降压计算
1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁。
2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
这一类的电路通常用于低成本取得非隔离的小电流电源。
它的输出电压通常可在几伏到三几十伏，取决于所使用的齐纳稳压管。
所能提供的电流大小正比于限流电容容量。
采用半波整流时，每微法电容可得到电流（平均值）为：（国际标准单位）
I(AV)=0.44乘VZc=0.44乘220乘2乘Pi乘f乘C
=0.44乘220乘2乘3.14乘50乘C=30000C
=30000乘0.000001=0.03A=30mA
如果采用全波整流可得到双倍的电流（平均值）为：
I(AV)=0.89乘VZc=0.89乘220乘2乘Pi乘f乘C
=0.89乘220乘2乘3.14乘50乘C=60000C
=60000乘0.000001=0.06A=60mA
一般地，此类电路全波整流虽电流稍大，但是因为浮地，稳定
性和安全性要比半波整流型更差，所以用的更少。
电容降压电路计算方法从网上看到很多人在寻求电容降压电路的计算方法。
实际上用电路仿真软件一下子就可以推理出电容降压电路的计算方法。
以下面的为例，说一下怎么计算电容降压电路。
例：在上图中已知电源v1的电压为220v频率为50HZ，求OUT端输出电压为17V，电流I为2mA时，降压电容C1的值为多少？【解题猜想】从电路图中可以看出好像是一个电容和电阻串联的电容，先试试用电源电压V1减去17V得到电容两端的电压，得到电容两端的电压后除以电流，然后再根据电容的容抗计算方法得出电容的容量。
仿真波形如下：猜想正确。
实际实验：一通电，电阻就冒烟了，可见这个电路不实用。
试一试改进的电路，图中的电路多加了电阻R2电路的计算方法：只不过是多了个并联电阻，10150是电容C1和R2的并联总阻值。
再按照并联电路的原理就可以得出电容的容量（这里省略，如不懂，请到振德小学进修两年）。
得到的仿真结果也和猜想的结果一样。
实际实验：电压不稳定。
电阻不会再冒烟，再进行电路改进。
结果如下：通过不断的改变C1，R1的值，得到OUT端的电压等于稳压管的稳压值。
电流取值于R1的值（通过实验得到）。
实际实验时，此电路较以前的电路安全稳定。
当然由于输出的电压等于稳压二极管的稳压值，所以此电路还可以用来测量未知稳压管的稳压值。
下面的电路最好不要用。
电容降压式电源原理及电路技术分类：电源技术 | 2006-10-08来源：《中国制作》将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。
一、电路原理电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。
二、器件选择1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁.2.为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
3.泄放电阻R1的选择必须保证在要求的时间内泄放掉C1上的电荷。
三、设计举例图2中，已知C1为0.33μF，交流输入为220V/50Hz，求电路能供给负载的最大电流。
C1在电路中的容抗Xc为：Xc=1 /（2 πf C）= 1/（2*3.14*50*0.33*10-6）= 9.65K流过电容器C1的充电电流（Ic）为：Ic = U / Xc = 220 / 9.65 = 22mA。
通常降压电容C1的容量C与负载电流Io的关系可近似认为：C=14.5 I，其中C的容量单位是μF，Io的单位是A。
电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电。
电容降压电路的特点及元器件选择[日期：2006-06-29]来源：网络收集作者：佚名[字体：大中小]在电子制作时，为了减小体积、降低成本，往往采用电容降压的方法代替笨重的电源变压器。
采用电容降压方法如元器件选择不当，不但达不到降压要求，还有可能造成电路损坏。
本文从实际应用角度，介绍电容降压元器件应如何进行正确选择。
最简单的电容降压直流供电电路及其等效电路如图1，C1为降压电容，一般为0.33~3.3uF。
假设C1=2uF，其容抗XCL=1/(2PI*fC1)=1592。
由于整流管的导通电阻只有几欧姆，稳压管VS的动态电阻为10欧姆左右，限流电阻R1及负载电阻RL一般为100~200，而滤波电容一般为100uF~1000uF，其容抗非常小，可以忽略。
若用R代表除C1以外所有元器件的等效电阻，可以画出图2的交流等效电路。
同时满足了XC1>R的条件,所以可以画出电压向量图。
由于R甚小于XC1，R上的压降VR也远小于C1上的压降，所以VC1与电源电压V近似相等，即VC1=V。
根据电工原理可知：整流后的直流电流平均值Id,与交流电平均值I的关系为Id=V/XC1。
若C1以uF为单位，则Id为毫安单位，对于22V，50赫兹交流电来说，可得到Id=0.62C1。
由此可以得出以下两个结论：（1）在使用电源变压器作整流电源时，当电路中各项参数确定以后，输出电压是恒定的，而输出电流Id则随负载增减而变化；（2）使用电容降压作整流电路时，由于Id=0.62C1,可以看出，Id与C1成正比，即C1确定以后，输出电流Id 是恒定的，而输出直流电压却随负载电阻RL大小不同在一定范围内变化。
RL越小输出电压越低，RL越大输出电压也越高。
C1取值大小应根据负载电流来选择，比如负载电路需要9V工作电压，负载平均电流为75毫安，由于Id=0.62C1，可以算得C1=1.2uF。
考虑到稳压管VD5的的损耗，C1可以取1.5uF，此时电源实际提供的电流为Id=93毫安。
稳压管的稳压值应等于负载电路的工作电压，其稳定电流的选择也非常重要。
由于电容降压电源提供的的是恒定电流，近似为恒流源，因此一般不怕负载短路，但是当负载完全开路时，R1及VD5回路中将通过全部的93毫安电流，所以VD5的最大稳定电流应该取100毫安为宜。
由于RL与VD5并联，在保证RL取用75毫安工作电流的同时，尚有18毫安电流通过VD5，所以其最小稳定电流不得大于18毫安，否则将失去稳压作用。
限流电阻取值不能太大，否则会增加电能损耗，同时也会增加C2的耐压要求。
如果是R1=100欧姆，R1上的压降为9.3V,则损耗为0.86瓦,可以取100欧姆1瓦的电阻。
滤波电容一般取100微法到1000微法,但要注意其耐亚的选择.前已述及,负载电压为9V,R1上的压降为9.3V,总降压为18.3V,考虑到留有一定的余量,因此C2耐压取25V以上为好。
采用电容降压的LED驱动电路分析采用电容降压电路是一种常见的小电流电源电路﹐由于其具有体积小﹑成本低﹑电流相对恒定等优点﹐也常应用于LED的驱动电路中。

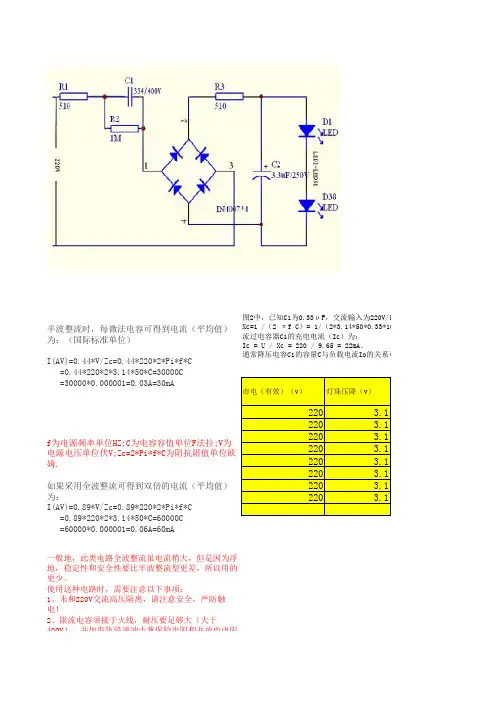

图一为一个实际的采用电容降压的LED驱动电路﹕请注意﹐大部分应用电路中没有连接压敏电阻或瞬变电压抑制晶体管﹐建议连接上﹐因压敏电阻或瞬变电压抑制晶体管能在电压突变瞬间( 如雷电﹑大用电设备起动等)有效地将突变电流泄放﹐从而保护二级关和其它晶体管﹐它们的响应时间一般在微毫秒级。
电路工作原理﹕电容C1的作用为降压和限流﹕大家都知道﹐电容的特性是通交流﹑隔直流﹐当电容连接于交流电路中时﹐其容抗计算公式为﹕XC = 1/2πf C式中﹐XC 表示电容的容抗﹑f 表示输入交流电源的频率﹑C 表示降压电容的容量。
流过电容降压电路的电流计算公式为﹕I = U/XC式中I 表示流过电容的电流﹑U 表示电源电压﹑XC 表示电容的容抗在220V﹑50Hz的交流电路中﹐当负载电压远远小于220V时﹐电流与电容的关系式为﹕I = 69C 其中电容的单位为uF﹐电流的单位为mA下表为在220V﹑50Hz的交流电路中﹐理论电流与实际测量电流的比较电阻R1为泄放电阻﹐其作用为﹕当正弦波在最大峰值时刻被切断时﹐电容C1上的残存电荷无法释放﹐会长久存在﹐在维修时如果人体接触到C1的金属部分﹐有强烈的触电可能﹐而电阻R1的存在﹐能将残存的电荷泄放掉﹐从而保证人﹑机安全。
泄放电阻的阻值与电容的大小有关﹐一般电容的容量越大﹐残存的电荷就越多﹐泄放电阻就阻值就要选小些。
经验数据如下表﹐供设计时参考﹕D1 ~ D4的作用是整流﹐其作用是将交流电整流为脉动直流电压。
C2﹑C3的作用为滤波﹐其作用是将整流后的脉动直流电压滤波成平稳直流电压压敏电阻( 或瞬变电压抑制晶体管)的作用是将输入电源中瞬间的脉冲高压电压对地泄放掉﹐从而保护LED不被瞬间高压击穿。
LED串联的数量视其正向导通电压( Vf )而定﹐在220V AC电路中﹐最多可以达到80个左右。
组件选择﹕电容的耐压一般要求大于输入电源电压的峰值﹐在220V,50Hz的交流电路中时﹐可以选择耐压为400伏以上的涤纶电容或纸介质电容。
D1 ~D4 可以选择IN4007。
滤波电容C2﹑C3的耐压根据负载电压而定﹐一般为负载电压的1.2倍。
其电容容量视负载电流的大小而定。
下列电路图为其它形式的电容降压驱动电路﹐供设计时参考﹕图二在图二电路中﹐可控硅SCR及R3组成保护电路﹐当流过LED的电流大于设定值时﹐SCR导通一定的角度﹐从而对电路电流进行分流﹐使LED工作于恒流状态﹐从而避免LED因瞬间高压而损坏。
图三在图三电路中﹐C1﹑R1﹑压敏电阻﹑L1﹑R2组成电源初级滤波电路﹐能将输入瞬间高压滤除﹐C2﹑R2组成降压电路﹐C3﹑C4﹑L2﹑及压敏电阻组成整流后的滤波电路。
此电路采用双重滤波电路﹐能有效地保护LED不被瞬间高压击穿损坏。
图四是一个最简单的电容降压应用电路﹐电路中利用两只反并联的LED对降压后的交流电压进行整流﹐可以广泛应用于夜光灯﹑按钮指示灯﹐要求不高的位置指示灯等场合电容降压式电源中电容器的选用及注意事项电子电路2009-11-01 13:15:36 阅读243 评论1字号：大中小将交流市电转换为低压直流的常规方法是采用变压器降压后再整流滤波，当受体积和成本等因素的限制时，最简单实用的方法就是采用电容降压式电源。

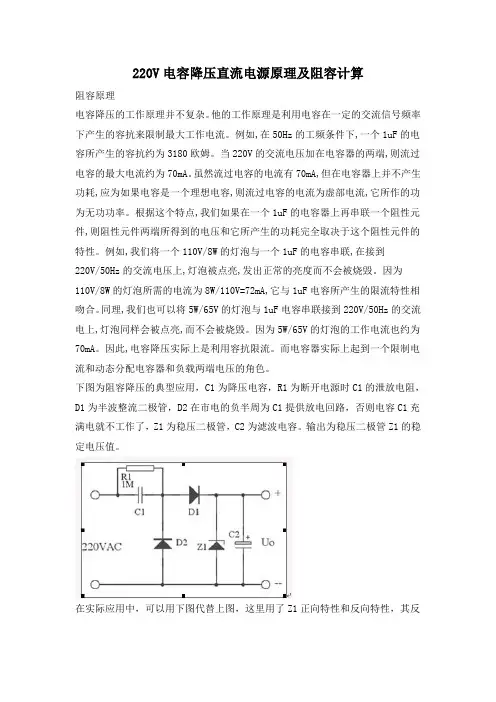

一、电路原理电容降压式简易电源的基本电路如图1，C1为降压电容器，D2为半波整流二极管，D1在市电的负半周时给C1提供放电回路，D3是稳压二极管，R1为关断电源后C1的电荷泄放电阻。
在实际应用时常常采用的是图2的所示的电路。
当需要向负载提供较大的电流时，可采用图3所示的桥式整流电路。
整流后未经稳压的直流电压一般会高于30伏，并且会随负载电流的变化发生很大的波动，这是因为此类电源内阻很大的缘故所致，故不适合大电流供电的应用场合。
二、器件选择1. 电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。
因为通过降压电容C1向负载提供的电流Io，实际上是流过C1的充放电电流Ic。
C1容量越大，容抗Xc越小，则流经C1的充、放电电流越大。
当负载电流Io小于C1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流Idmax小于Ic-Io时易造成稳压管烧毁。
2. 为保证C1可靠工作，其耐压选择应大于两倍的电源电压。
