城市轨道交通再生制动能量利用研究
【摘要】
本文探讨了城市轨道交通再生制动能量的利用研究。在介绍了研究背景、研究目的和研究意义。在讨论了再生制动能量的来源、城市轨道交通再生制动能量的利用方式、再生制动能量利用的技术方案、经济效益和环境效益。结论部分总结了再生制动能量利用的重要性，指出其可以降低能源消耗，提高城市轨道交通系统的可持续性，并提出了未来研究方向。通过本研究，可以更好地利用再生制动能量，增加能源利用效率，减少环境污染，促进城市轨道交通系统的可持续发展。
【关键词】
城市轨道交通、再生制动能量、能量利用、研究、再生制动、技术方案、经济效益、环境效益、能源消耗、可持续性、未来研究方向
1. 引言
1.1 研究背景
研究表明，城市轨道交通系统在行驶过程中产生大量的制动能量，这部分能量会以热能的形式散失。如果能够通过适当的技术手段将这部分能量进行有效捕获和利用，不仅可以减少能源消耗，还可以为系统提供可再生的能源补充。对城市轨道交通再生制动能量的利用进行深入研究，具有重要的理论和实践意义。 在现有文献中，虽然已经有一些关于城市轨道交通再生制动能量利用的研究，但仍然存在一些问题和挑战，如技术手段不够成熟、经济效益有待提高等。本文旨在通过对城市轨道交通再生制动能量的研究，探讨能够提高能源利用效率和减少环境污染的技术方案，为城市轨道交通系统的可持续发展提供理论支持和实践指导。
1.2 研究目的
研究目的是为了探讨城市轨道交通再生制动能量的有效利用方式，从而提高能源利用效率，减少能源消耗。在日益加剧的能源危机和环境污染的背景下，通过充分利用再生制动能量，不仅可以降低城市轨道交通系统的能源消耗，减少对环境的影响，还可以减轻能源压力，提高城市轨道交通系统的可持续性。研究再生制动能量利用的技术方案和经济效益，可以为城市轨道交通运营商提供科学的决策依据，推动城市轨道交通系统向更加环保、节能的方向发展。通过深入研究城市轨道交通再生制动能量的利用，可以为提升城市轨道交通系统的能源利用效率、降低运营成本、改善环境质量等方面提供重要的理论和实践指导。
城市轨道交通可再生制动方案
摘要：城市轨道车辆运行具有频繁启动、制动的特点，机车制动能量的可再生利用已成为了城市轨道交通节能的主要方式。本文对比分析了城市轨道交通可再生制动能量吸收的若干方案，重点分析了基于超级电容的储能型和逆变回馈型可再生制动系统的工作原理和典型拓扑结构。最后介绍了储能-逆变回馈复合型制动方案。
关键词：城市轨道交通；可再生制动；双向直流变换器；逆变回馈
Research on Absorb Project of Regenerative Braking in Urban Rail
Transit
Abstract: Frequent start and braking are the main features of urban rail transportation, and
theregenerative utility of braking energy has been considered as one of the most important
approach to saveenergy of urban rail transit. Some strategies of regenerative braking energy
absorbing is analyzed andcompared in the paper. The principle and typical topological structures
of regenerative braking systembased on energy storage of super capacitors and feedback
inverters are discussed in detail. Finally, thestrategy that combines energy storage and feedback

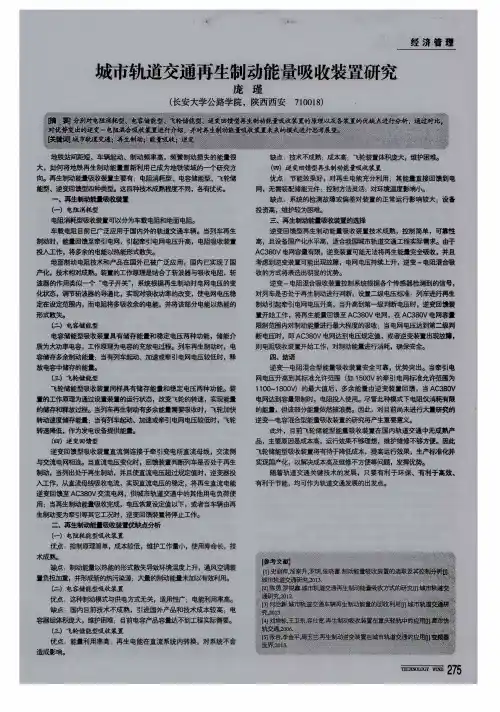

城市轨道交通再生制动能量吸收装置研究
庞
（长安大学公路学院， 瑾
陕西西安７１００１８） 经济管理
地铁站间距短，车辆起动、制动频率高，频繁制动损失的能量很
大，如何将地铁再生制动能量重新利用已成为地铁领域的一个研究方
向。再生制动能量吸收装置主要有：电阳 削毛型、电容储能型、飞轮储
能型、逆变回馈型四种类型。这四种技术成熟程度不同，各有优劣。
一、再生制动能■吸ＪＩ殳｝茸置
㈠电阻消耗ｌ型
电阻消耗型吸收装置可以分为车载电阻和地面电阻。
车载电阻目前已广泛应用于国内外的轨道交通车辆。当列车再生
制动时，能量回馈至牵引电网，引起牵引电网电压升高，电阻吸收装置
投＾工作，将多余的电能以热能形式散失。
地面制动电阻技术和产品在国外已被广泛应用，国内已实现了国
产化，技术相对成熟。装置的工作原理是结合了斩波器与吸收电阻，斩
波器的作用类似一个“电子开关 ，系统根据再生制动时电网电压的变
化状态，调节斩波器的导通比，实现对吸收功率的改变，使电网电压稳
定在设定范围内，而电阻将多吸收余的电能，并将该部分电能以热能的
形式散失。
㈡电容储能型
电容储能型吸收装置具有储存能量和稳定电压两种功能，储能介
质为大功率电容，工作原理为电容的充放电过程。列车再生制动时，电
容储存多余制动能量：当有列车起动、加速或牵引电网电压较低时，释
放电容中储存的能量。
㈡飞轮储能型
飞轮储能型吸收装置同样具有储存能量和稳定电压两种功能。装
置的工作原理为通 胡－ＪＬ装置的运行 ，改变飞轮的转速，实现能量
的储存和释放过程。当列车再生制动有多余能量需要吸收时，飞轮加快
转动速度储存能量：当有列车起动、加速或牵引电网电压较低时，飞轮
转速 氏，作为发电设备提供能量。
㈣逆变回馈型
逆变回馈型吸收装置直流侧连接于牵引变电所直流母线，交流侧
与交流电网相连。当直流电压变化时，回馈装置判断列车是否处于再生
制动，当列出处于再生制动，并且使直流电压超过规定值时，逆变器投
城市轨道交通供电系统新技术探讨
城市轨道交通作为城市重要的公共交通工具，其供电系统的稳定性和效率对于整个交通系统的运行至关重要。随着科技的不断发展，城市轨道交通供电系统的技术也在不断创新和探索，以适应城市交通的不断发展和变化，提高供电系统的效率和可靠性，同时降低能源消耗和环境影响。本文将从新技术的角度探讨城市轨道交通供电系统的发展趋势和挑战，分析新技术对城市轨道交通供电系统的影响，并展望未来的发展方向。
一、城市轨道交通供电系统现状分析
城市轨道交通供电系统是指通过电力来给地铁、轻轨等城市交通工具供给动力的系统，其主要包括接触网、供电装置、牵引变流器和牵引电机等部分。目前，我国城市轨道交通供电系统基本上采用交流供电方式，接触网通常采用25kV交流电供电，牵引变流器将接触网的交流电转化为直流电，供给牵引电机。这种供电系统具有功率大、传输能力强、效率高等优点，但也存在着能源消耗高、电气设备寿命较短、维护成本高等问题。
在城市轨道交通运营中，供电系统的稳定性和可靠性对于列车的正常运行具有重要影响。传统的供电系统在面对城市交通线路复杂、运营密集的情况下，往往难以满足对供电质量和效率的高要求。而随着城市轨道交通的快速发展，传统供电系统的局限性已经凸显出来，亟待新技术的引入和创新，以应对城市轨道交通供电系统的挑战。
1. 供电系统智能化技术
随着信息技术的飞速发展，智能化技术已经成为城市轨道交通供电系统改造的重要方向。智能化技术通过对供电系统的监测、控制和管理，实现对供电系统运行状态的实时监测和分析，并能够智能化地对故障进行诊断和处理。比如利用传感器、物联网技术等实现对接触网、供电装置等设备的在线监测，及时发现故障隐患，避免故障对列车运行的影响。智能化技术还可以实现对供电设备的远程控制和优化调节，改善供电系统的运行效率和稳定性。
为了降低城市轨道交通供电系统的能源消耗和环境影响，高效节能供电技术已成为供电系统改造的重要方向之一。采用新型的高效节能牵引变流器、牵引电机等设备，改善供电系统的能效和性能，降低能源消耗和电能损耗。在供电系统设计和运行中，可以采用能量回馈技术，将列车减速制动释放的能量回馈到供电系统中，提高能源利用效率。
