锅炉省煤器水冷壁高温过热器施工方案

神华神东电力有限责任公司

大柳塔热电厂6号锅炉高温省煤器、高温过热器、低温过热器、蒸发管蛇形管管排整体更换工程

招标编号：20140325001

技术部分

江苏华能建设工程集团有限公司

2014年3月27日目 录

第一章 工程概况及工作范围 ...................................................... 0

第一节 概述 ...................................................................... 0

第二节 工程特点分析 .............................................................. 1

第三节 工程施工实施条件 .......................................................... 1

第二章 施工总体部署 ............................................................ 2

第一节 设立项目部 ................................................................ 2

第二节 工期安排及进度控制 ........................................................ 3

第三节 质量目标及预控 ............................................................ 3

第四节 安全与文明管理 ............................................................ 3

第三章 编制依据及施工执行的验收规范 ............................................ 5

第四章 主要项目检修方案 ........................................................ 6

一、 水冷壁管更换 ................................................................ 6

二、 低温省煤器及低压蒸发器检修 .................................................. 8

三、 过热器更换 ................................................................. 10

四、 焊接工艺 ................................................................... 12

五、 锅炉水压试验 ............................................................... 13

第五章 检修进度计划 ........................................................... 16

第六章 项目管理机构及人员配备 ................................................. 17

第一节 主要管理人员一览表 ....................................................... 17

第二节 主要人员简历表 ........................................................... 18

第三节 劳动力配备 ............................................................... 21

第七章 质量保证体系 ........................................................... 22

第八章 文明生产制度 ........................................................... 23

第九章 检修用机具 ............................................................. 25

第十章 质量保证承诺 .......................................................... 26 第一章 工程概况及工作范围

第一节 概述

1、 工程名称：神华神东电力有限责任公司大柳塔热电厂6号锅炉高温省煤器、高温过热器、低温过热器、蒸发管蛇形管管排整体更换工程.

2、 建设单位：神华神东电力有限责任公司

3、 施工地点：神华神东电力有限责任公司大柳塔热电厂

4、 质量要求：合格

5、 工期要求：暂定工期48天 江苏华能建工程集团有限公司 第1 页 第二节 工程特点分析

1、 本工程为锅炉检修工程，属特种设备，开工前必须报请技监部门进行审查。

2、 施工中应注意界区内做好隔离工作，保证厂区内其他运行设备的正常运行。

3、 在受热面检修时，工作应仔细，不必修理的部位不得动及，绝对不能伤及管道。

4、 受热面焊接时必须严格按焊接工艺要求执行，保证持证上岗，焊接质量符合要求。

5、 材质检验、焊口检测等金检项目必须由专业人员进行，业务熟练。

6、 施工中所必须按施工需要搭设好脚手架，做好炉膛内的通风、照明工作。

第三节 工程施工实施条件

1、 建设单位应提供施工所需用的水、电等设施，满足施工需要。

2、 锅炉两侧应适当提供施工场地。

3、 及早安排施工人员食宿。

第二章 施工总体部署

第一节 设立项目部

为保证工程进度和施工质量，以提高各工种的配合，我们将组建一支具有丰富同类施工经验、思想作风过硬、善打硬仗的项目部，委派一名具有丰富经验的项目经理，实行项目经理负责制，调派技术素质较好的施工队伍，投入到本次工程中来。我公司将真诚地愿意为贵单位提供最优质的服务，在树立良好的企业形象。

施工现场组织管理网络如下：

项目经理部

安

全

部 工程技

术

部

项目总工

材

料

部 生产经理 技术员

管

工

组 钳

工

组 计

量

组 机

修

组 焊

工

组 探

伤

组 架

子

工组 后

勤

部 质

检

部 江苏华能建工程集团有限公司 第3 页 第二节 工期安排及进度控制

一、 工期安排

48天内完成本工程。

二、 进度控制

为保证工程按预定计划工期顺利完成，要从施工组织、材料保质按时供应，技术措施的采取，人员的增减调配，各专业施工的配合等方面做好工作，避免出现窝工，怠工等现象影响工程施工进度。

第三节 质量目标及预控

本工程检修结束后整台锅炉性能测试，性能指标小低于修前的性能指标。我们在施工过程中掌握设计意图，认真学习有关规范，接受建设单位、监理单位以及技监部门的监督检查。

严格执行工程建设强制性标准，按新的建设工程质量验收规范组织施工，实行工程项目部、专职质检员、施工班组三级质量管理，按标准要求落实到班组。

严格按我公司《质量管理手册》及其程序文件对施工过程进行质量预控，做到照章办事，有依可查，手续完备，管理有序。

第四节 安全与文明管理

我公司是通过“职业健康安全管理体系认证”单位，对每一项工程都必须建立安全管理体系，以适应公司《安全管理手册》要求，对各种职业健康、危险因素在开工前认真做好预测、预控，做到有备无患，努力实现我公司的职业健康安全方针与事故控制目标：

职业健康安全方针： 安全第一，健康至上。

以人为本，科学施工。

遵守法规，消除危害。

事故控制目标：

死亡事故为零 重伤事故为零 重大火灾事故为零。

江苏华能建工程集团有限公司 第5 页 第三章 编制依据及施工执行的验收规范

1. 同类工程施工经验

2. 电力建设安全工作规程（火力发电厂部分）92版

3. 火电施工质量检验及评定标准（锅炉篇）96版

4. 电力建设施工及验收技术规范（焊接篇）92版

5. 锅炉有关图纸及安装说明书

6. 现场实际情况

第四章 主要项目检修方案

一、 水冷壁管更换

1、 水冷壁施工流程：

(1) 拆除：脚手架搭设→外墙拆除→水冷壁管拆除。

(2) 安装：管口打磨→开坡口→组对焊接→鳍片焊接→探伤→水压试验。

2、 拆除：

(1) 水冷系统的拆除，首先应严格按照换管要求，对所切割部分测量好位置。

(2) 纵向：在距开裂口上下200-300mm处，沿管束、鳍片中心点将鳍片纵向割断。横向：在距开裂100-200mm(包括上下)处，将水冷壁管和翅片横向割断。同时管子对接焊缝距离弯头起弯点大于70mm。

(3) 切割采用氧割炬进行切割，向割下方管口，在缝间垫上薄钢板，然后切割上方管口，以减少杂物掉入管束。

(4) 切割人员应戴好防护罩，防水金属飞溅伤及人。

(5) 切割后的旧受热面管应及时清理，做好安装组对准备。

(6) 切割后，在新管安装前，用角向磨光机将原管头进行打磨，清理热响区，打磨出V型30°坡口，同时清理焊口内外20mm范围致金属光泽；

3、 安装就位：

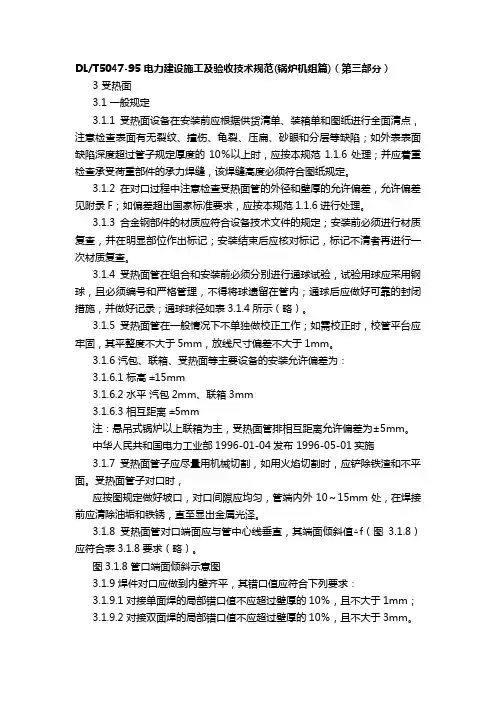

4.1 受热面管的组对，应做到内口平齐，错边量不得大于壁厚的10％，且不大于1mm。

4.2 接头处鳍片必须镶进对接处磨平，不许突出/不许凹进，炉管对接焊缝、鳍片拼缝处耐磨料销钉。

4.3 鳍片焊接时不得管束上引弧、试电流。翅片焊接采用手工
