模拟电子技术基础 复习提纲
第一章 绪论
）信号、模拟信号、放大电路、三大指标。（放大倍数、输入电阻、输出电阻）
第三章 二极管及其基本电路
）本征半导体：纯净结构完整的半导体晶体。在本征半导体内，电子和空穴总是成对出现的。N型半导体和P型半导体。在N型半导体内，电子是多数载流子；在P型半导体内，空穴是多数载流子。载流子在电场作用下的运动称为漂移；载流子由高浓度区向低浓度区的运动称为扩散。P型半导体和N型半导体的接触区形成PN结，在该区域中，多数载流子扩散到对方区域，被对方的多数载流子复合，形成空间电荷区，也称耗尽区或高阻区。空间电荷区内电场产生的漂移最终与扩散达到平衡。PN结最重要的电特性是单向导电性，PN结加正向电压时，电阻值很小，PN结导通；PN结加反向电压时，电阻值很大，PN结截止。PN结反向击穿包括雪崩击穿和齐纳击穿；PN结的电容效应包括扩散电容和势垒电容，前者是正向偏置电容，后者是反向偏置电容。
）二极管的V-I 特性（理论表达式和特性曲线）
）二极管的三种模型表示方法。（理想模型、恒压降模型、折线模型）。（VBE=）
第四章 双极结型三极管及放大电路基础
）BJT的结构、电路符号、输入输出特性曲线。（由三端的直流电压值判断各端的名称。由三端的流入电流判断三端名称电流放大倍数）
）什么是直流负载线什么是直流工作点
）共射极电路中直流工作点的分析与计算。有关公式。(工作点过高，输出信号顶部失真，饱和失真，工作点过低，输出信号底部被截，截止失真)。
）小信号模型中hie和 hfe含义。
）用h参数分析共射极放大电路。（画小信号等效电路，求电压放大倍数、输入电阻、输出电阻）。
）常用的BJT放大电路有哪些组态（共射极、共基极、共集电极）。各种组态的特点及用途。P147。（共射极：兼有电压和电流放大，输入输出电阻适中，多做信号中间放大；共集电极（也称射极输出器），电压增益略小于1，输入电阻大，输出电阻小，有较大的电流放大倍数，多做输入级，中间缓冲级和输出级；共基极：只有电压放大，没有电流放大，有电流跟随作用，高频特性较好。）
测判三极管的口诀
三极管的管型及管脚的判别是电子技术初学者的一项基本功，为了帮助读者迅速掌握测判方法，笔者总结出四句口诀：“三颠倒，找基极；PN结，定管型；顺箭头，偏转大；测不准，动嘴巴。”下面让我们逐句进行解释吧。
一、 三颠倒，找基极
大家知道，三极管是含有两个PN结的半导体器件。根据两个PN结连接方式不同，可以分为NPN型和PNP型两种不同导电类型的三极管，图1是它们的电路符号和等效电路。
测试三极管要使用万用电表的欧姆挡，并选择R×100或R×1k挡位。图2绘出了万用电表欧姆挡的等效电路。由图可见，红表笔所连接的是表内电池的负极，黑表笔则连接着表内电池的正极。
假定我们并不知道被测三极管是NPN型还是PNP型，也分不清各管脚是什么电极。测试的第一步是判断哪个管脚是基极。这时，我们任取两个电极(如这两个电极为1、2)，用万用电表两支表笔颠倒测量它的正、反向电阻，观察表针的偏转角度；接着，再取1、3两个电极和2、3两个电极，分别颠倒测量它们的正、反向电阻，观察表针的偏转角度。在这三次颠倒测量中，必然有两次测量结果相近：即颠倒测量中表针一次偏转大，一次偏转小；剩下一次必然是颠倒测量前后指针偏转角度都很小，这一次未测的那只管脚就是我们要寻找的基极(参看图1、图2不难理解它的道理)。
二、 PN结，定管型
找出三极管的基极后，我们就可以根据基极与另外两个电极之间PN结的方向来确定管子的导电类型(图1)。将万用表的黑表笔接触基极，红表笔接触另外两个电极中的任一电极，若表头指针偏转角度很大，则说明被测三极管为NPN型管；若表头指针偏转角度很小，则被测管即为PNP型。
三、 顺箭头，偏转大
找出了基极b，另外两个电极哪个是集电极c，哪个是发射极e呢?这时我们可以用测穿透电流ICEO的方法确定集电极c和发射极e。
(1) 对于NPN型三极管，穿透电流的测量电路如图3所示。根据这个原理，用万用电表的黑、红表笔颠倒测量两极间的正、反向电阻Rce和Rec，虽然两次测量中万用表指针偏转角度都很小，但仔细观察，总会有一次偏转角度稍大，此时电流的流向一定是：黑表笔→c极→b极→e极→红表笔，电流流向正好与三极管符号中的箭头方向一致(“顺箭头”)，所以此时黑表笔所接的一定是集电极c，红表笔所接的一定是发射极e。
目 录
第1章 绪 论
1.1 复习笔记
1.2 课后习题详解
1.3 名校考研真题详解
第2章 运算放大器
2.1 复习笔记
2.2 课后习题详解
2.3 名校考研真题详解
第3章 二极管及其基本电路
3.1 复习笔记
3.2 课后习题详解
3.3 名校考研真题详解

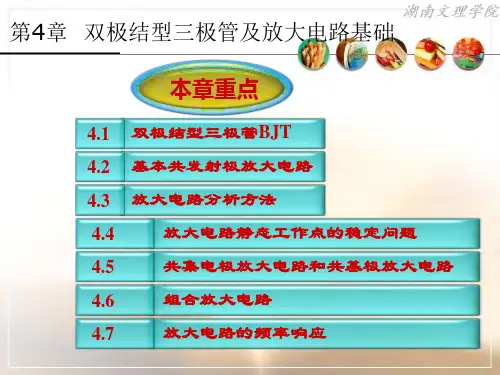

第4章 双极结型三极管及放大电路基础
4.1 复习笔记
4.2 课后习题详解
4.3 名校考研真题详解
第5章 场效应管放大电路
5.1 复习笔记
5.2 课后习题详解5.3 名校考研真题详解
第6章 模拟集成电路
6.1 复习笔记
6.2 课后习题详解
6.3 名校考研真题详解
第7章 反馈放大电路
7.1 复习笔记
7.2 课后习题详解
7.3 名校考研真题详解
第8章 功率放大电路
8.1 复习笔记
8.2 课后习题详解
8.3 名校考研真题详解
第9章 信号处理与信号产生电路
9.1 复习笔记
9.2 课后习题详解
9.3 名校考研真题详解
第10章 直流稳压电源
10.1 复习笔记
10.2 课后习题详解
10.3 名校考研真题详解第11章 电子电路的计算机辅助分析与设计第1章 绪 论
1.1 复习笔记
一、电子系统与信号
电子系统指若干相互连接、相互作用的基本电路组成的具有特定功能的电路整体。
信号是信息的载体，按照时间和幅值的连续性及离散性可把信号分成4类：①时间连
续、数值连续信号，即模拟信号；②时间离散、数值连续信号；③时间连续、数值离散信
号；④时间离散、数值离散信号，即数字信号。
二、信号的频谱
任意满足狄利克雷条件的周期函数都可展开成傅里叶级数(含有直流分量、基波、高次
谐波)，从这种周期函数中可以取出所需要的频率信号，过滤掉不需要的频率信号，也可以
过滤掉某些频率信号，保留其它频率信号。
幅度频谱：各频率分量的振幅随频率变化的分布。
相位频谱：各频率分量的相位随频率变化的分布。
三、放大电路模型
信号放大电路是最基本的模拟信号处理电路，所谓放大作用，其放大的对象是变化量，
本质是实现信号的能量控制。放大电路有以下4种类型：
单管放大电路是组成各种复杂放大电路的基本单元。本章首先以单管共发射极放大电路为例，阐明放大电路的组成以及实现放大作用的基本原理。然后介绍电子电路最常用的两种分析方法――图解法和微变等效电路法，并利用上述方法分析单管共发射极放大电路的静态工作点、电压放大倍数和输入、输出电阻。
由于温度变化将对半导体器件的参数产生影响，进而引起放大电路静态工作点的变动，为此，介绍了一种常用的分压式静态工作点稳定电路。
除了单管共发射极放大电路以外，也介绍了放大电路的另外两种组态――共集电术组态和共基极组态放大电路，并对三种不同组态的特点进行了列表比较。
在双极型三极管放大电路的基础上，介绍了场效应管放大电路的特点和分析方法。
在本章的最后，介绍了组成多级放大电路最常用的三种耦合方式，分析了多级放大电路的电压放大倍数和输入、输出电阻。
学习要求：
①对于放大电路的两种基本分析方法，要求熟练掌握用简化的h参数等效电路分析放大电路的Au、Ri和Ro的方法，掌握rbe的近似估算公式。正确理解如何利用图解分析放大电路的静态和动态工作情况。
②掌握放大电路的三种基本组态（共射、共集和共基组态）的工作原理和特点。
③正确理解温度变化对三极管参数的影响，掌握分压式工作点稳定电路的工作原理和计算方法。
④掌握由场效应管组成和共源和共漏放大电路和工作原理以及微变等效电路法分析Au、Ri和Ro的方法。了解场效应管与双极型三极管相比有所特点。
⑤掌握直接耦合多级放大电路的工作原理，电压放大倍数的计算方法。正确理解零点漂移现象。一般了解其他两种耦合方式（阻容耦合、变压器耦合）的特点。
2.1 放大的概念
放大电路的应用十分广泛，无论日常使用的收音机、扩音器，或者精密的量测仪器和复杂的自动控制系统等，其中通常都有各种各样的放大电路。在这些电子设备中，放大电路的作用是将微弱的信号放大，以便于人们量测和利用。例如，从收音机天线接收到的信号，或者人传感器得到的信号，有时只有微伏升毫伏数量级，必须经过放大才能驱动喇叭发出声音，或者驱动批示设备和执行机构，便于进行观察、记录和控制。由于放大电路是电子设备中使用最普遍的一种基本单元，因而是模拟电子技术课程中最基本的内容之一。
