一机车起动前的准备：1 将控制电器柜里的控制电路接地空气断路器QA59、蓄电池输出空气断路器QA61闭合，此时，电器控制柜和驾驶台的控制电压表显示应大于98V。
再将其它与机车运行相关的空气断路器闭合。
注意：正常情况下，低温预热开关QA56不允许闭合,否则会造成蓄电池溃电。
只限在环境温度太低，机车各系统出现故障无法保证机车正常起机的情况下，才闭合空气断路器QA56,同时闭合交流加热空气断路器QA72,此时机车首先使用蓄电池对机车110V电源装置、LC滤波装置、TCMS与APU加热，当机车可以正常升弓合主断后，机车就转由交流110V电源对整车进行低温加热。
2 将司机钥匙插入操纵台电源扳键开关SA49(或SA50)，旋转至起动位置，设定机车的操控端驾驶台。
此时，驾驶台故障显示屏上“微机正常”、“主断路器断开”、“零位”、“欠压”、“主变流器”、“辅变流器”、“水泵”、“油泵”、“牵引风机”、“冷却风机”等显示灯亮。
TCMS经过初始化，进入牵引/制动画面，显示“原边电压”、“原边电流”、“控制电压”、“ 机车各轴牵引力”、“主断分/合”等机车状态信息，故障显示区可以显示主变压器、主辅变流器、各辅助电机的故障信息，如果故障解除，故障信息画面将消失。
触摸操纵屏幕按钮，可切换为其他状态画面。
例如，主变流器/牵引电动机画面、开关状态画面、通风机状态画面、辅助电源画面、故障记录画面等等，能够调查机车的各个电力设备的详细相关信息。
机车操纵端一经设定，即使另一端的电钥匙状态为“ON”，其操作也会被判定为无效，无法进行操纵。
同时，一台机车只配备一把钥匙，以防止I 端和II 端的钥匙开关同时处在“ON”状态。
3 升弓、合主断以及各辅助电动机的起动：（1）升弓前，首先需确定总风缸压力在480kPa以上。
若不满足，到空气管路柜前查看辅助风缸压力表。
若显示的风缸压力值低于480kPa，则按下控制电气柜里的辅助压缩机起动按钮，辅助空气压缩机起动，待辅助风缸的气压上升到735kPa时，辅助空气压缩机自动停止。
浅谈HXD3CA型机车乘务员接车整备进行高、低压试验前必须进行高压绝缘检测的建议摘要：本文通过介绍电力机车高压绝缘检测装置原理的介绍，提出HXD3CA型机车乘务员接车整备进行高、低压试验前应进行绝缘检测的必要性。
关键词：HXD3CA型机车机车乘务员接车整备绝缘检测随着铁路跨越式发展，滨洲线全线进行了电气化改造，2017年滨洲线电气化铁路改造完成后，哈尔滨局集团公司齐齐哈尔机务段由内燃段转型为电力段，按照铁路总公司、集团公司总体部署齐齐哈尔机务段将配属新型货运电力机车即HXD3CA型机车。
因为《铁路机车操作规则》中没有HXD3CA型机车高、低压程序，所以根据HXD3CA型机车总体设置，结合HXD3型机车高、低压试验程序，编制了HXD3CA型机车高、低压试验程序。
在电力机车运用中发生了多起由于高压绝缘不良升弓造成接触网跳闸及烧网的事件，严重的干扰了铁路运输生产。
为避免由于HXD3CA型机车高压绝缘不良形成此类事故,在乘务员机车整备作业进行高、低压试验的准备工作中应加入高压绝缘检测。
高压绝缘检测正常后在进行高、低压试验。
一、高压绝缘检测原理高压绝缘检测装置通过闭环开关电源检测技术和直流逆变交流技术有机结合。
将蓄电池的直流电转化为正弦交流电加到高压互感器的二次侧，从而使高压互感器的一次侧感应出25KV高压电模拟弓网在线电压。
由于互感器能承受的功率不大于300W，所以模拟出的此电压功率远远小于弓网上的电功率，并且输出功率受到一定的限制。
当高压车顶绝缘状态下降时，等效阻抗就会下降。
并且下降到一定程度时，由于高压绝缘检测装置加到车顶高压设备上的电流被限定在一定范围。
所以为了维持电流到某一限定值施加到互感器上的电压会随着阻抗的下降而下降，按照这个原理通过模拟加载电压的大小就可以等效出车顶高压设备的绝缘状态。
二、HXD3CA型机车进行高压绝缘检测方法及进行绝缘检测前注意事项1. HXD3CA型机车进行高压绝缘检测方法⑴取下在HXD3CA型机车紧挨Ⅱ端司机室制动柜上升弓管路钥匙塞门U99，此钥匙塞门为蓝钥匙。
HXD3C型电力机车乘务员手册(试行）序言ＨＸD３C型电力机车是在HX D3和HＸD3B型机车基础上,由中国北车集团研制出的交流传动六轴干线电力机车。
近期该型车即将担当我段客运交路牵引运行,为了更好的掌握机车性能，切实提升应急处置能力,由技术科、职教科和各运用车间共同合作,编制《ＨX D３C型电力机车乘务员手册》。
该教材在机车结构性能方面进行概述,在操纵保养方面进行了说明，既是职工岗前培训必修课程，也是各生产车间专业组日常必备工作学习材料。
有关人员要充分利用该教材,通过深入的学习,强力提升技术业务素质,确保列车安全畅通运行。
本手册为试行版,仅供参考。
由于时间仓促,水平有限，教材难免存在诸多不妥之处,恳请各级领导、专业技术干部、职工提出宝贵意见;请及时向技术科、职教科反馈信息，以便修改、补充、完善。
目录第一章机车总体.．.．.....一、机车总体………二、通风冷却系统………三、机车设备配置明细表………第二章机车操纵使用说明………一、机车制动系统基本操作方式设置………二、微机显示屏显示和使用………三、机车操纵使用说明………第三章乘务员两试一会………一、ＨXＤ3Ｃ低压试验………二、ＨXD3C高压试验………三、ＨＸD3制动机试验………四、应急故障处理………第一章机车总体一、机车总体１.概述HXＤ３C型是在HX D3型和ＨX D3B型电力机车基础上研制的交流传动六轴7２00kＷ干线货运电力机车,该机车通过更换增加供电绕组的主变压器,增加列车供电柜、供电插座、客货转换开关、双管供风装置等，使机车具有牵引旅客列车的功能，并可以向旅客列车提供风源及稳定的DＣ600V电源。
机车采用PWM矢量控制技术等最新技术的同时,尽量考虑对环境的保护，减少维修工作量。
另外，以能够在中国全境范围内运行为前提,在满足环境温度在-40℃~+4０℃, 海拔高度在25００m以下的条件的同时，最大考虑到3组机车重联控制运行。
2．机车主要特点(1)1轴式为C0-Ｃ0,电传动系统为交直交传动,采用ＩＧBT 水冷变流机组,１２50ｋW大转矩异步牵引电动机，具有起动(持续）牵引力大、恒功率速度范围宽、粘着性能好、功率因数高等特点。
高低压操作程序和标准
高低压操作程序是指在工业生产中，对高压和低压设备进行操作和维护的一系列步骤和规定。
这些程序旨在确保操作人员的安全，并保证设备的正常运行。
高低压操作程序包括以下几个方面：
1. 操作前的准备工作：包括查看设备的工作状态、检查设备的维护记录、确保操作人员具备必要的技能和知识等。
2. 设备的开启和关闭：包括合理的开启和关闭顺序、正确的操作步骤、设备的检查和测试等。
3. 设备的操作：包括设备的调节和控制、设备的启停、设备的监控和维护等。
4. 高低压设备的维护：包括设备的清洁、设备的润滑、设备的检修等。
高低压操作程序应根据具体设备的特点和要求进行制定，并严格遵守相关的标准和规范。
在中国，高低压操作程序的标准主要包括以下几个方面：
1. 国家标准：例如《工业用电高压设备操作规程》（GB/T 33514-2017）等，这些标准规定了高压设备的操作程序和要求。
2. 行业标准：例如《低压成套开关设备和控制设备的操作要求》（DL/T 239-2004）等，这些标准规定了低压设备的操作程序和要求。
3. 企业标准：一些大型企业或工厂也制定了自己的高低压操作程序，以满足其独特的生产需求和安全要求。
操作人员在进行高低压设备操作时，应仔细阅读并严格遵守这些标准，确保操作的安全和可靠性。
同时，应定期进行培训和考核，提高操作人员的技能和素质。

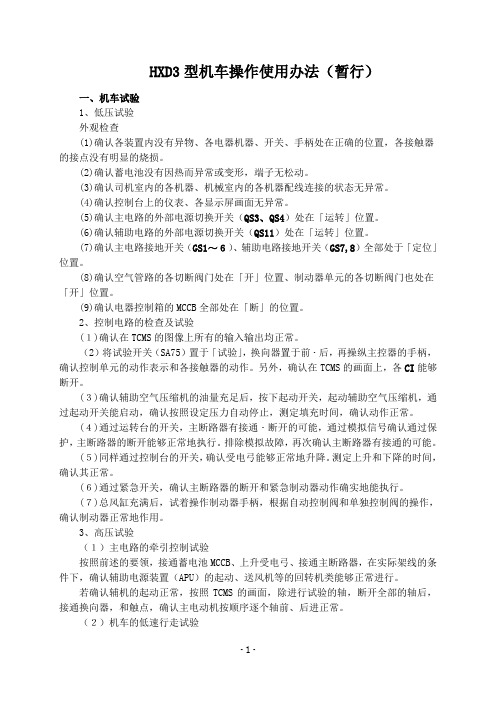

HXD3型机车操作使用办法（暂行）一、机车试验1、低压试验外观检查(1)确认各装置内没有异物、各电器机器、开关、手柄处在正确的位置，各接触器的接点没有明显的烧损。
(2)确认蓄电池没有因热而异常或变形，端子无松动。
(3)确认司机室内的各机器、机械室内的各机器配线连接的状态无异常。
(4)确认控制台上的仪表、各显示屏画面无异常。
(5)确认主电路的外部电源切换开关（QS3、QS4）处在「运转」位置。
(6)确认辅助电路的外部电源切换开关（QS11）处在「运转」位置。
(7)确认主电路接地开关（GS1～６）、辅助电路接地开关（GS7,8）全部处于「定位」位置。
(8)确认空气管路的各切断阀门处在「开」位置、制动器单元的各切断阀门也处在「开」位置。
(9)确认电器控制箱的MCCB全部处在「断」的位置。
2、控制电路的检查及试验(１)确认在TCMS的图像上所有的输入输出均正常。
（2）将试验开关（SA75）置于「试验」，换向器置于前・后，再操纵主控器的手柄，确认控制单元的动作表示和各接触器的动作。
另外，确认在TCMS的画面上，各CI能够断开。
(３)确认辅助空气压缩机的油量充足后，按下起动开关，起动辅助空气压缩机，通过起动开关能启动，确认按照设定压力自动停止，测定填充时间，确认动作正常。
(４)通过运转台的开关，主断路器有接通・断开的可能，通过模拟信号确认通过保护，主断路器的断开能够正常地执行。
排除模拟故障，再次确认主断路器有接通的可能。
(５)同样通过控制台的开关，确认受电弓能够正常地升降。
测定上升和下降的时间，确认其正常。
(６)通过紧急开关，确认主断路器的断开和紧急制动器动作确实地能执行。
(７)总风缸充满后，试着操作制动器手柄，根据自动控制阀和单独控制阀的操作，确认制动器正常地作用。
3、高压试验（１）主电路的牵引控制试验按照前述的要领，接通蓄电池MCCB、上升受电弓、接通主断路器，在实际架线的条件下，确认辅助电源装置（APU）的起动、送风机等的回转机类能够正常进行。
HXD3型电力机车制动机检查及试验
一、制动控制静态试验程序
1、试验前的检查确认
（1）必须设置停车制动或在车轮下放置止轮器以防止机车移动。
（2）机车总风缸风压不小于750kPa；
（3）检查总风缸截断塞门（A24）打开，总风缸4个排水塞门（A12）关闭；
（4）检查制动系统两端列车管塞门（B81）关闭、两端总风管塞门（B80）关闭、两端平均管塞门（BB94）关闭，紧急制动模块上制动缸截断塞门（Z10.22）打开。
（5）确认自动制动阀手柄在【重联】位、单独制动阀在【运转】位。
2、试验操作程序
二、停车制动（蓄能制动）试验
三、制动缸压力指示器试验。
和谐号HXD3型电力机车作业程序及注意事项一、库内准备作业：1、首先对机车的内部司机室、各辅机、进行检查，确认各部件无变形、变色、异味，空压机油位正常。
检查走行部状态良好。
2、闭合蓄电池QA61，打开控制风缸塞门U77，将操纵台下方“停车制动开关”SA99、100至缓解位。
3、检查总风缸压力480kpa以上，如压力不够时应按压低压电器柜上的辅助风泵按钮，辅助风缸压力达到735kpa后辅助风泵自动停止打风。
注意：辅助风泵工作时间不得大于10分钟，如超过时应立即断开Q51、Q45（均在低压电器柜上）。
4、升弓、合主断、进行电器动作试验。
注意：当总风压力降至825kPa以下时，靠近操纵端侧压缩机开始工作，当总风压力降至750kpa时两个空压机依次工作。
5、进行CCBⅡ型制动机的试验。
二、出库挂车：1、换端前将大闸放置重联位(插上防脱插销)，小闸至全制动位，后将换向手柄至中立位，断开空压机、短主断、降弓、断开电钥匙并拔出。
2、换端后插上电钥匙并打开，升弓、合主断、合空压机、换向手柄至前牵位。
3、出入库应注意级位的控制，严格控制速度。
三、途中运行：1、站内启动时主手柄级位不易过高，应控制在4级以下，待出站解码后在逐位提高。
2、速度高于30km/h后应于一分钟一次脚踏或手动按压一次警惕装置按钮。
注意：下部三个脚踏板中间的一个为警惕踏板，主手柄上的圆形按钮为手动警惕按钮。
如速度高于30km/h，一分钟未按压警惕装置则监控装置将报警，20秒内仍未按压则自动进行惩罚制动（紧急制动）。
3、机外调速或站内制动初减必须准确掌握制动时机，初见制动要果断，根据降速情况酌情追加。
4、带电制动时自阀制动后单阀应在运转位向右压，以缓解机车闸缸压力。
5、如需两段制动时应预留出充分时间，应注意制动显示屏上的列车管充风流量显示状态。
6、途中运行不得使用恒速按钮控制速度，以防冲动过大。
7、途中运行包括站内停车时，无特殊情况换向手柄不准至于中立位（各辅机停止工作）。
HXD3C型电力机车操纵注意事项及故障处理郑州机务段技术科目录第一节 HXD3C型机车操纵注意事项第二节 HXD3C型机车误操纵引起的故障及处理办法第三节 HXD3C型电力机车走行部轴承故障的预防措施第四节 HXD3C型机车高压电压互感器炸裂处理办法第五节 HXD3C型机车常见故障应急处理第一节 HXD3C型机车操纵注意事项一、机车启动前的准备1、取出司机控制器转换手柄，断开机车电钥匙开关。
检查司机室司机控制器下方柜门处转换开关位置：2、将充电柜上“充电单元选择开关”置于“自动”位。
3、检查控制电器柜自动开关。
检查控制电器第一排自动开关应全部处于闭合位（向上为闭合）：检查第二排自动开关除加热控制外必须全部处于闭合位（红色必须闭合）：检查第三排前四个自动开关。
检查第三排右侧“低温加热”开关SA71处于“0位”（竖直位）；“CI试验”开关SA75处于“0位”（竖直位）；“受电弓故障隔离”开关SA96处于“0位”（竖直位）。
将低压电源柜上电源选择开关SW1 置于“自动”位，依次闭合低压电源柜中蓄电池自动开关QA61、风扇自动开关QA61、CB电源自动开关。
司机室操纵台上的控制电压表显示电压应大于96V。
再将其它与机车运行相关的自动开关闭合，机车各类开关打正常运行位。
注意：正常情况下，直流加热开关QA60 和低温预热开关SA71 不允许闭合，否则会对被加热设备造成损害，还有可能引起蓄电池亏电。
仅当环境温度过低，机车各系统由于低温无法正常启动时才闭合直流加热开关QA60，以及低温预热开关SA71。
同时闭合交流预热用自动开关QA72，此时机车首先使用蓄电池对机车UC 110V 电源装置、TCMS 微机、APU1 以及APU2 加热。
当机车可以正常启动并可以正常升弓合主断后，机车就转由交流110V 电源对整车进行低温加热。
4、将所有柜门关闭上锁，绿色钥匙全部插入机车钥匙箱，才可拔出黄色钥匙；黄色钥匙插入到高压接地开关上，才可使高压接地开关打至正常运行位，蓝色钥匙才可拔出，完成高压安全连锁；将蓝色钥匙插入空气制动柜内的升弓钥匙阀U99，旋转钥匙开启升弓气路（此时该钥匙将无法取出），为机车升弓做好准备。
HXD3C型电力机车乘务员手册（试行）序言HXD3C型电力机车是在HXD3和HXD3B型机车基础上，由中国北车集团研制出的交流传动六轴干线电力机车。
近期该型车立即担当我段客运交路牵引运行，为了更好的把握机车性能，切实提升应急处置能力，由技术科、职教科和各运用车间共同合作，编制《HXD3C型电力机车乘务员手册》。
该教材在机车结构性能方面进行概述，在操纵保养方面进行了讲明，既是职工岗前培训必修课程，也是各生产车间专业组日常必备工作学习材料。
有关人员要充分利用该教材，通过深入的学习，强力提升技术业务素养，确保列车安全畅通运行。
本手册为试行版，仅供参考。
由于时刻仓促，水平有限，教材难免存在诸多不妥之处，恳请各级领导、专业技术干部、职工提出宝贵意见；请及时向技术科、职教科反馈信息，以便修改、补充、完善。
名目第一章机车总体.........一、机车总体………二、通风冷却系统………三、机车设备配置明细表………第二章机车操纵使用讲明………一、机车制动系统差不多操作方式设置………二、微机显示屏显示和使用………三、机车操纵使用讲明………第三章乘务员两试一会………一、HXD3C低压试验………二、HXD3C高压试验………三、HXD3制动机试验………四、应急故障处理………第一章机车总体一、机车总体1.概述HXD3C型是在HXD3型和HXD3B型电力机车基础上研制的交流传动六轴7200kW干线货运电力机车，该机车通过更换增加供电绕组的主变压器，增加列车供电柜、供电插座、客货转换开关、双管供风装置等，使机车具有牵引旅客列车的功能，并能够向旅客列车提供风源及稳固的DC600 V电源。
机车采纳PWM矢量操纵技术等最新技术的同时，尽量考虑对环境的爱护，减少修理工作量。
另外，以能够在中国全境范畴内运行为前提，在满足环境温度在-40℃～+40℃，海拔高度在2500m以下的条件的同时，最大考虑到3组机车重联操纵运行。
2.机车要紧特点（1）1轴式为C0-C0，电传动系统为交直交传动，采纳IGBT水冷变流机组，1250kW大转矩异步牵引电动机，具有起动（连续）牵引力大、恒功率速度范畴宽、粘着性能好、功率因数高等特点。
HXD3C型电力机车高、低压试验程序及要求
一、低压试验前的准备工作
1、闭合控制电器柜控制接地自动开关QA59，蓄电池自动开关QA61，确认控制电器柜上电压表PV71显示不低于98V。
2、打开升弓风缸塞门U77和总风截断室门A24，确认总风缸风压不低于700kpa（否则需升弓打风）各风路塞门处于正常位置。
3、将试验开关SA75置“试验”位
二、低压试验目的程序及要求
机车低压试验的目的是对机车各电气设备的执行机构动作程序及逻辑关系正确与否作全面的检查，低压试验前应对机车上各种电气部件以及电气线路做一次一般性整备检查，并对某些电气和机械设备做必要的操作。
1、辅助压缩机动作试验
按动控制电器柜上SB95开关（自复式）、KMC1闭合、辅助压缩机在控制管路风压低于650kpa时起动。
观察空气管路柜处辅助风缸压力表，当气压达到735±20kpa时辅助压缩机自动停止工作。
注意：辅助压缩机电机不宜长时间工作和频繁起机，打用时间应控制在10分钟内，若超过10分钟还未停机，应断开机车控制自动开关QA45和辅助设备自动开关QA51，检查相应空气管路是否泄漏。
2、钥匙开关试验
插入钥匙并转动到位，将钥匙开关由0位打到合位，看微机正常、主断分、零位、欠压、辅变流器、水泵、信号指示灯亮。
3、故障显示屏自检试验
将故障显示屏控制按键选择手动档，按压自检键，确认所有的故障灯均点亮，否则故障指示灯坏。
4、主断路器动作试验
合闸听主断路器闭合声，看主断分信号灯灭，微机屏显示主断合，分闸听主断路器断开声，看主断分信号灯亮，微机屏显示主断分。
5、主变流器接触器动作试验（换向手柄试验）
分闸状态下，将微机屏画面由机器状态进入至主变流器，然后将换向手柄打至向前位，听主变流器充电接触器吸合声，然后断开，主变流器工作接触器吸合声，在微机屏画面看各主变流器充电接触器吸合，然后断开，工作接触器吸合，将换向手柄打至0位，听主变流器工作接触器断开声，看工作接触器断开，将换向手柄打至后位，试验要求同向前位。
6、调速手柄试验
分闸状况下，换向手柄置“前”位，调速手柄离开“0”位到牵引*位，看微机显示屏，显示级位1.0级，牵引力上升至13KN左右，逐步增加牵引级位，微机屏上牵引力逐步增大，直至最高级位13.0级，牵引力上升至95KN左右，调速手柄回0位，看微机屏显示0级，牵引力降至0KN，换向手柄置“后”位，试验要求同向前位。
7、再生制动试验
换向手柄置“前”位，调速手机离开“0”位至看微机屏显示11.9级，故障屏电制动信号灯亮，逐步增加制动级位，直至最高级位看微机屏显示1.0级，调速手柄回“0”看电制动信号灯灭。
将自阀和单阀置运转位，然后将自阀置全制动位，看制动缸压力由0升至
420±15kpa，然后调速手柄离开0位至*位，看微机屏显示11.9级，故障屏电制动信号灯亮，制动缸压力7-9S缓解至0，调速手柄回“0”位，看制动缸压力由“0”位恢复至420±15kpa。
8、蓄能制动动作试验
自阀和单阀置运转位，操作停放制动开关（自复式）置制动位，听空气制动柜停放制动起动声，看故障显示屏停车制动灯亮，微机屏开关状态第三页kp53绿灯灭。
单闸上200kpa以上，听空气制动柜停放制动缓解声，看故障显示屏停车制动红灯灭，微机屏开关状态第三页KP53绿灯亮。
单闸缓解至0，听空气制动柜停放制动起动声，看故障显示屏停车制动红灯亮，微机屏开关状态第三页KP53绿灯灭，操作停放制动开关置缓解位，听空气制动柜停放制动缓解声，看故障屏停车制动红灯灭，微机屏开关状态第三页KP53绿灯亮。
三、高压试验前的准备工作
1、确认各故障隔离开关置“正常”位，调速手柄在“0”位。
2、确认车顶门关好，蓝色钥匙已拔出并插入空气管路柜上的升弓气路闸，开通升弓气路闸，且辅助压力表达到650kpa以上。
3、通过微机显示屏，将4-5组CI主变流器隔离。
4、机车制动、制动机压力保持300kpa。
5、确认机组人员到齐，车上车下无人作业后，高呼“升弓啦！”并鸣笛一长声。
四、高压试验目的、程序及要求
机车高压试验目的是及检验机车在接触网供电工况下各辅助电气设备启动、运行情况，并初步验证机车牵引、制动性能。
1、钥匙开关试验
闭合电钥匙，看微机正常，主断分、零位、欠压、辅变流器、水泵信号指示灯亮。
2、升降弓试验
闭合前受电弓按钮，注意受电弓上升过程中不得冲击接触网，升弓时间≯5.4S，（升弓前呼唤并鸣笛）看机械网压表和微机屏显示电网电压，电开前受电弓扳钮，注意受电弓下降过程中不得冲击车顶，降弓时间≯4S，看机械网压表和微机屏电网电压消失。
闭合、断开后受电弓扳钮，要求同前受电弓，试验完毕后升起后弓。
3、合主断路器试验
闭合主断扳键至合位（自复式），听主断路器闭合声，看主断分信号指示灯灭，微机屏显示主断合，延时5S，看辅变流器水泵信号指示灯灭，辅变流器及其散热风机、油泵、水泵均投入工作，控制电压机械表和微机屏指示110V左右，听辅变流器APU2风机启动声。
4、起动压缩机试验
闭合压缩机扳键至自动打风位，总风750kpa以下，听第一压缩机启动无异音，看网压波动一次，微机屏第一压缩机接触器KM13指示灯亮，3S后第二压缩机开始启动，听第二压缩机启动无异音、看网压波动一次，微机屏第二压缩机接触器KM14绿灯亮。
当总风打至900±20 kpa，听两台空气压缩机停机，微机屏第一、二压缩机接触器KM13、14绿灯灭，当总风风压低于825kpa时，操纵端第一台压缩机投入工作。
将空气压缩机扳键开关SB45/46置“强泵”位，空气压缩机起动，当总风缸压力上升于950±20 kpa时，听高压安全阀动作排风声，人为断开“强泵”扳键开关恢复至自动打风位。
5、制动机试验
制动机设置为：【600KPａ】【操纵端】【投入】【货车】【不补风】，按CCBⅡ制动机五步闸试验程序进行试验。
说明：MR-－总风缸BC-－制动风缸ER-－均衡风缸BP-列车管（制动管）6、换向手柄试验
换向手柄置“前”位，辅变流器APU1起动运行，各牵引风机，复合冷却器风机投入工作，听各风机启动无异音，看主变流器充电接触器吸合，中间电路电容充电，主变流器工作接触器吸合。
换向手柄置“后”位，试验要求同“前”位。
7、牵引试验
换向手柄置“前”位，调速手柄离开0位置至牵引*位(1.0级)，看微机屏显示牵引力13KN左右，牵引电机电流显示120A左右，中间电路充电至2800V左右。
换向手柄置“后”位，试验要求同“前”位。
8、再生制动试验
换向手柄置“前”位，调速手柄离开0位置至制动*位(11.9级)，听各风机车转动加速声，看电制动信号指示灯亮，调速手柄退回“0”位，听各风机转动声恢复正常，看电制动指示灯灭。
9、自动降弓装置动作试验
升弓合闸状态下，自动降弓装置投入位，看指示灯亮，按下红色试验按钮，听主断路器断开声，看受电弓快速降弓1.2S内离开接触网150mm。
