三、拨叉轴弯曲变形如何修复 如果拨叉轴弯曲变形的圆跳动 超过 0.2mm 就应该校正。拨叉轴弯 曲变形（见图 3）的检查和矫正方法 与变速器轴相同：将轴用顶尖支撑起 来 （或者用 V 形铁将 2 端的轴颈支 起来），360°地转动轴，在轴中部的光 滑圆柱表面上用千分表测定它的跳 动，跳动值的一半就是轴的弯曲度。 弯曲度超过 0.05mm 就应该校正。校 正时，将轴 2 端的轴颈用 V 形铁支 起来，用油压机压弯曲轴中间的凸起 部位，直至弯曲度在要求范围之内。 或者将弯曲轴放在平板上，让弯曲轴 的中间靠住平板，让 2 头翘起离开平 板，用尖头的锤子，轻轻多次敲击弯 曲轴中间凹下的部位，靠轴中部的微 量延伸来校正轴的弯曲。如果轴弯曲
图 2 桑塔纳轿车 3 根轴零件图
图 3 拨叉轴弯曲修复图 太严重，难以校正，或校正后造成内 部损伤，会大大缩短轴的寿命，则应 更换新的轴。
异常磨损：由于变速器 2 轴与口 间轴径向跳动超差，导致啮合齿轴向 推力加大，齿轮将轴向推力传递到拨 叉端面，造成拨叉端面出现异常磨 损。
四、操纵机构的组成 变速操纵机构（如图 4）主要由 换挡杆、拨叉、拨叉轴、接合套和同步 器以及自锁机构、互锁机构和挡位锁 等零部件组成。驾驶员操纵换挡杆，
五、“3 根轴”的内部工作结构 “3 根轴”的内部工作结构如图 5 所示。
六 、 正 确 拆 装 “3 根 轴 ” 之 前 ， 要 了解 3 种装置
为了保证变速器的可靠工作，变 速器操纵机构应能满足几项要求。
首先，挂挡后应保证接合套与接 合齿圈的全部套合（或滑动齿轮换挡 时，全齿长都进入啮合）。在振动等条
操纵机构中设有倒挡锁装置。 1.自锁装置
互锁装置是手动变速器的重要 组成部分，同时又是拆装手动变速器
自锁装置（见图 6）用于防止 过程中最值得注意的地方。在拆装的

４、变速基本原理
主动轮1
从动齿轮齿数
i= 主动齿轮齿数
从动轮2
一对啮合传动的齿轮，设小齿轮齿数为17 齿，大齿轮齿数为34齿,则在相同时间内， 小齿轮转2周而大齿轮只能转1周（即小齿 轮转速为大齿轮转速的2倍），可见两齿 轮的转速与齿数成反比。若小齿轮是主动 齿轮，它的转速经大齿轮（从动齿轮）传 出时转速就降低了；反之，以大齿轮为主 动，它的转速经小齿轮（从动齿轮）传出 时转速就升高了。汽车用齿轮式变速器就 是根据这一变速原理，利用若干齿数不同 的齿轮搭配啮合传动来实现变速的。
１、变速器的功用、性能要求和分类。 ２、齿轮式变速器的变速和变向原理。
3、两轴式、三轴式变速器的换挡变速原
理。
作业
对照课本 ３４ 页图 桑塔纳轿车变速器结构简 图分析变速原理
三、四档齿轮与轴一体。
三、三轴式变速器
应用： 客车或中重型载货汽车。 特点； 获得大的传动比，可获得直接挡。 组成： 输入轴、输出轴、中间轴、倒档
轴、轴承、变速齿轮．
１变速器工作情况
２、各档换档过程
（1）一档
（2）二档
（3）三档
（4）四档
（5）五档
（6）倒档
小结
５.变速器的变向原理
二、两轴式变速器
应用： 发动机前置前轮驱动，发动机后置
后轮驱动的中小型乘运汽车。
特点； 输入轴与输出轴平行，无中间轴。 组成： 输入轴、输出轴、倒档轴、轴承、
变速齿轮
桑塔纳轿车两轴式变速器
结构分析： 一轴：一、二档齿轮与轴一体；三、四
档齿轮与轴通过轴承连接。 二轴：一、二档齿轮与通过轴承连接；
手动变速器
变速器档位图
1(R)
3

手动变速器的认识与拆装【精选】
56、死去何所道，托体同山阿。 57、春秋多佳日，登高赋新诗。 58、种豆南山下，草盛豆苗稀。晨兴 理荒秽 ，带月 荷锄归 。道狭 草木长 ，夕露 沾我衣 。衣沾 不足惜 ，但使 愿无违 。 59、相见无杂言，但道桑麻长。 60、迢迢新秋夕，亭亭月将圆。
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克

汽车底盘构造与维修
1
4
3 2
将1与2脱开，3与4接合，则挡位改变； 当1与2、3与4都不啮合时，空挡。
汽车底盘构造与维修
汽车底盘构造与维修
3．变向原理
由齿轮传动原理可知，一对相啮合的外齿 轮旋向相反，每经过一传动副，其轴改变一 次转向。
两轴式变速器在输入轴与输出轴之间加装 了一倒挡轴和倒挡齿轮（此为惰轮）；
汽车底盘构造与维修
第3章 手动变速器

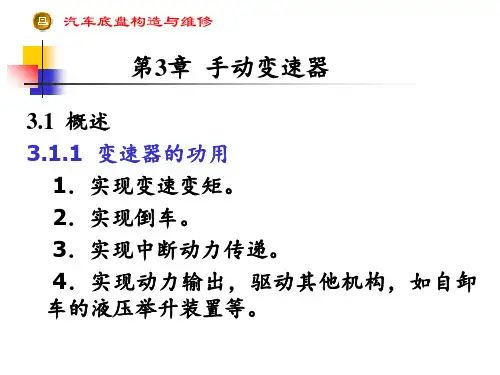

3.1 概述 3.1.1 变速器的功用
