九年级物理专题复习------作图

2023年中考一轮复习------力学作图练习题1.请在图中画出正方体木块所受重力的示意图。

2.如图所示，小球受到的重力为10N，请在图中画出小球在斜面上时所受重力的示意图．3.画出图中细线对木块A拉力的示意图。

4.如图所示，有一根粗细均匀的长木棒斜放在墙角，画出木棒所受重力G、木棒对墙面的压力F A和地面对木棒的支持力F B的示意图。

5.如图所示是小雪同学测量滑动摩擦力的情景，此时木块在水平面上做匀速直线运动，请画出木块在水平方向上受力的示意图．6.某同学从滑梯上匀速下滑，请画出该同学所受力的示意图(O为重心)。

7.如图所示，B物体在水平皮带上跟随皮带一起做匀速直线运动，请在图中画出B物体的受力示意图。

8.如图所示，是向上斜上方抛出的铅球，请在图中画出铅球的受力示意图，(不计空气阻力)9.（1）如图所示，橡皮用细线拴住做圆周运动，请画出橡皮所受拉力的示意图；（2）如图，一木块沿斜面匀速下滑.请作出木块受到的重力和斜面对它的滑动摩擦力的示意图；(3)如图所示，是一只在空中向上运动的排球.请画出排球所受力的示意图。

(不计空气阻力)10.请在图中画出苹果受到重力G的示意图。

11.画出图中重力为20N的小球A所受重力的示意图．12. 如图重4.5N的足球被运动员用头顶出，试画出足球在空中飞行时的受力示意图(不计空气阻力)13.请画出图中物块A受到的重力的示意图．14.如图所示，一个重为50N小球从斜面上滚下，请在图中作出小球所受重力G的示意图．15.在图中画出足球受到重力的示意图。

(O为足球重心)16.请在图中画出跳水运动员对跳板的压力。

17.在图中画出斜面上的物体A所受到的力的示意图。

18.一木箱重力G=30N，放置于水平地面上，在拉力F=40N的作用下向右做匀速直线运动，此时木箱受哪些力的作用？请作出木箱所受的力的示意图．19.如图所示，小红背着书包站在匀速上行的自动扶梯上随着扶梯一起上行，请画出此时小红受力的示意图．20.在图中画出斜面上的物体所受的重力G和斜面对物体支持力F的示意图。

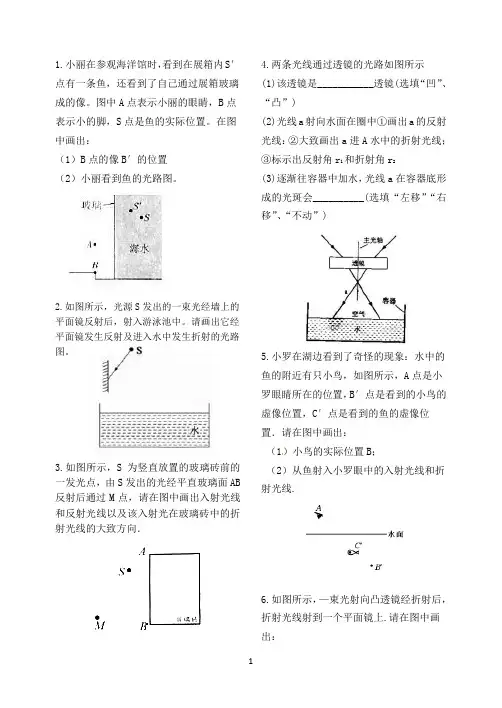

1.小丽在参观海洋馆时，看到在展箱内S′点有一条鱼，还看到了自己通过展箱玻璃成的像。

图中A点表示小丽的眼睛，B点表示小的脚，S点是鱼的实际位置。

在图中画出：（1）B点的像B′的位置（2）小丽看到鱼的光路图。

2.如图所示，光源S发出的一束光经墙上的平面镜反射后，射入游泳池中。

请画出它经平面镜发生反射及进入水中发生折射的光路图。

3.如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB 反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向．4.两条光线通过透镜的光路如图所示(1)该透镜是___________透镜(选填“凹”、“凸”)(2)光线a射向水面在圈中①画出a的反射光线：②大致画出a进A水中的折射光线；③标示出反射角r1和折射角r2(3)逐渐往容器中加水，光线a在容器底形成的光斑会__________(选填“左移”“右移”、“不动”)5.小罗在湖边看到了奇怪的现象：水中的鱼的附近有只小鸟，如图所示，A点是小罗眼睛所在的位置，B′点是看到的小鸟的虚像位置，C′点是看到的鱼的虚像位置．请在图中画出：（1）小鸟的实际位置B；（2）从鱼射入小罗眼中的入射光线和折射光线.6.如图所示，—束光射向凸透镜经折射后，折射光线射到一个平面镜上.请在图中画出：①射向凸透镜这束入射光线；②经平面镜反射的光路；③标出反射角的度数.7.图中的天文望远镜是由两个透镜组成的，请完成两条入射光线经过两个透镜的光路（其中F1是透镜L1的焦点，F2是透镜L2的焦点）。

8.如图所示，F为凸透镜L的焦点，OO′为凸透镜的主光轴，AB为射向凸透镜且过焦点的光线，在凸透镜的右侧有一平面镜MN和主光轴OO′成45°，请画出经凸透镜折射后和经平面镜反射后的完整光路图．9.如图所示，在凸透镜的右焦点处有一平面镜垂直于主光轴放置，一束光AB经凸透镜和平面镜怎样传播？画出光路图来．10.如图所示，光线PO是通过凹透镜折射后射向三棱镜侧面AC的一条光线。

初中物理专题────光学作图在初中物理中光学作图涉及到四种类型：1、有关光沿直线传播的概念和应用2、光的反射定律和平面镜成像规律的作图及应用3、光的折射定律及透镜的作图和应用4、凸透镜成像规律及其应用［知识点分析］一、光的反射光的反射定律：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角；光的反射中光路是可逆的。

二、光的折射光的折射定律：折射光线与入射光线、法线在同一平面上；折射光线和入射光线分居在法线的两侧；折射角大于、小于或等于入射角；光的折射中光路是可逆的。

光的折射定律的内容、作图、应用及其与光的反射定律的异同。

（1）相同点①折射光线和反射光线都位于入射光线和法线决定的平面内。

②折射光线和反射光线均分居法线的两侧。

③当入射角变化时，折射角和反射角都随之变化。

④在折射和反射现象中，光路都是可逆的。

（2）不同点①反射光线与对应的入射光线在同种介质中；折射光线与对应的入射光线在两种不同介质中，位于界面的两侧。

②反射角等于入射角，但折射角一般不等于入射角，并且当光从空气斜射入其他介质中时，折射角小于入射角，而光从其他介质斜射入空气中时，折射角大于入射角。

三、透镜透镜的分类：凸透镜、凹透镜。

凸透镜：中间厚，边缘薄，有双凸、平凸、凹凸三种，如右图所示；凸透镜对光有会聚作用。

凹透镜：中间薄，边缘厚，有双凹、平凹、凸凹三种，如右图所示；凹透镜对光有发散作用。

凸透镜成像规律：规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。

此时像距小于物距，像比物小，物像异侧。

应用：照相机、摄像机。

规律2：当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。

此时物距等于像距，像与物大小相等，物像异侧。

规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。

此时像距大于物距，像比物大，物像异侧。

应用：投影仪、幻灯机、电影放映机。

专题技巧二家庭电路作图题强化训练一、作图题1．（2019·河南西峡·九年级期中）请将图中的“声控开关”、“光控开关”、灯泡正确连入电路，要求只有在夜间且有声音时灯泡才亮的楼道灯自动控制电路，同时安装一个不受开关控制的三孔插座。

2．（2020·山东·烟台芝罘中学九年级月考）小明家新买了一个冰箱，请你帮他通过插座连到家庭线路上。

3．（2019·云南·昆明市官渡区第一中学九年级月考）如图所示的插座和电灯（带开关）是组成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。

4．（2020·广西·玉林市民族中学九年级月考）连接家庭电路中的灯泡和插座。

5．（2021·全国·九年级单元测试）如图，用笔画线代替导线，将各元件正确接入电路，其中开关只控制电灯。

6．（2021·辽宁鞍山·中考真题）如图所示，两灯泡的额定电压均为220V。

当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。

7．（2019·广东·深圳外国语学校九年级期末）居民楼的楼道里，夜间楼道灯一直亮着会造成浪费。

科研人员用“光敏”材料制成“光控开关”，它能在天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”。

它能在有人走动发出声音时闭合，无人走动时自动断开。

请将图中的“光控开关”、“声控开关”、灯泡用笔画线代替导线正确连入电路，设计出只有在夜间且有声音时灯才亮的楼道灯自动控制电路。

8．（宁夏·银川唐徕回民中学三模）如图所示的元件正确连入电路中家庭电路。

要求：开关控制灯泡、三孔插座带保险丝。

9．（2020·黑龙江林甸·九年级期末）家庭电路应特别注意安全用电，在图中请用笔画线代替导线，将图中的电灯、开关和配有保险丝的插座接入家庭电路中．所连接的电路应符合安全用电的原则。
