智能控制键盘使用手册中文版 V3.01在使用智能控制键盘之前，敬请您仔细阅读本使用手册目录欢迎 0第一章注意事项 (1)第二章安装指南 (2)2.1设备配置清单 (2)2.2安装准备 (2)2.3安装说明 (2)2.4E2、E3英文键盘前面板说明 (3)2.5C2、C3中文键盘前面板说明 (6)2.6摇杆操作说明 (8)2.7控制DVR操作指南 (9)第三章典型接线示意图 (10)3.1接云台 (10)3.2接DVR (10)第四章技术参数 (11)附录：快速设置协议&波特率指南 (11)欢迎感谢您购买智能控制键盘。

本手册旨在供您作为操作和编程系统时的参考工具。

您可以在本手册中找到有关功能和命令的信息，以及详细的快速操作指南。

在安装和使用系统之前，请充分了解本手册中的信息。

本手册的内容将做不定期的更新，对于本产品功能上的提升，我们会在新的版本中加入，恕不另行通知;更新的内容将会在本手册的新版本中加入。

我们随时会改进或更新本手册中描述的产品或程序。

第一章注意事项本使用手册是智能控制键盘用户的基本说明书。

本使用手册由重要安全和警告信息、智能控制键盘产品的功能说明、性能特点及参数、安装步骤等使用智能控制键盘时必须了解的内容组成。

首次使用智能控制键盘者及以前使用过类似产品者在使用本产品前最好先阅读一遍本使用手册。

如可能，请最好从第1页开始按顺序阅读。

如用户希望只看需要的部分，也可参考目录加以选择。

★小心运输运输及保管过程中要防止重压、剧烈振动和浸泡等对产品造成的损坏。

本产品必须采用分体包装形式运输，无论工程商发货或返回工厂维修，若因采用装配后的整体运输方式而造成的任何产品损坏,不属保修范围。

★小心安装对键盘要轻拿轻放，勿用力挤压各结构部件、防止重压、剧烈震动等不正确的操作方法，否则可能引起机械故障，影响键盘的整体性能。

安装时必须遵守各项电气安全标准,配用本机自带的专用电源适配器。

控制信号在传输过程中应与高压设备或电缆保持足够的距离,必要时还要做好防雷击、防浪涌等防护措施。

在未完成全部安装工作前，请勿通电。

摇杆为易损体，操作时切勿用力过猛，液晶显示屏为易损体，切勿挤压，或长时间在强光下直射。

返修时，切记使用原包装或妥善包装好后再托运。

★切勿拆卸请不要自行拆卸键盘内部器件，本产品内部并无用户可自行维修的部件，有关维修工作，必须由我公司授权的维修人员进行。

★小心维护应小心使用智能控制键盘,应避免受撞或震动。

若使用不当，将受损害。

不要用强烈的或磨损性洗涤剂清洗智能控制键盘表面。

清理污垢时，应以干布清理，污垢不易清除时，可用中性清洗剂轻拭干净。

让控制键盘在技术指标允许的温度及湿度范围内工作。

请不要将键盘置于雨中或潮湿的环境之中，以免发生短路或电击的危险，键盘内部属精密电子器件，请勿随意打开外壳，以免发生故障。

请按工作环境要求使用本产品：工作环境智能控制键盘环境温度-35～40℃环境湿度<95%大气压力86～106KPa供电电源DC12V/500mA第二章安装指南2.1 设备配置清单名称数量备注DC12V开关电源1个输入电压：AC110V～220V4P接头1个《使用手册》1本合格证1份保修卡1份2.2 安装准备1.基本要求在开始安装和使用之前,请先阅读以下的警告信息:应该由经过培训的有资格的服务人员进行安装和维护,并遵守当地的电器安装规定。

所有的电气工作都必须遵守使用最新的电气法规，防火法规以及有关法规。

根据装箱单查验所有随机附件是否齐全，确定该产品的应用场所和安装方式是否与所要求的相吻合，若不吻合，请联系经销商。

请按工作环境要求使用本品。

2.电缆的准备工作2.3 安装说明1.后面板接口：OUT-PORT RS-485主控口连接云台、解码器或DVR。

：IN-PORT RS-485副控口级联键盘。

：电源输入直流DC12V/500mA。

备注：E2、E3、C2、C3系列智能控制键盘后面物理接口部分相同。

2.4 E2、E3英文键盘前面板说明1.按键说明[Esc] 返回上一级菜单[Setup] 长按3秒，进入控制键盘参数设置状态(默认密码：8888)[Lock] 键盘锁[Addr] 球机地址码选择[Del] 删除预置点[F1] 辅助功能键,需先输入数字键配合。

[F2] 辅助功能键,需先输入数字键配合。

[Pan-A] 线扫限位A[Pan-b] 线扫限位B并启动限扫[Auto] 水平自动扫描[Track] 预置点轨迹扫描[0]～[9] 数字键0、1、2、3、4、5、6、7、8、9[Clear] 清除当前输入内容[Enter] 确认当前输入内容[Set] 设置预置点[Call] 调用预置点[Open] 光圈开[Close] 光圈关[Far] 聚焦远[Near] 聚焦近[Tele] 扩大镜头视野(倍数放大)[Wide] 缩小镜头视野(倍数缩小)2.液晶屏说明液晶屏显示说明按键上的所有操作均会在液晶屏上对应显示。

液晶屏会在智能控制器没有收到任何输入的情况下，10秒后进入自动省电模式（亮度降低到最小）。

P-D 2400BPS #001INPUT NUM:第一行显示为键盘当前的状态，通电情况下一直显示:其中P-D表示协议PELCO-D，2400BPS表示的波特率为2400BPS，#XXX为当前操作的球机地址。

第二行显示为键盘当前的操作状态。

3.键盘操作说明★镜头变焦全景图像[WIDE] 显示：*******WIDE *******★镜头变焦特写图像[TELE] 显示：******* TELE*******★调整镜头聚焦远[FAR] 显示：******* FAR *******★调整镜头聚焦近[NEAR] 显示：******* NEAR*******★镜头光圈开[OPEN] 显示：******* OPEN *******★镜头光圈关[CLOSE] 显示：****** CLOSE*******★选择N号云台摄像机，操作方法：N +[ADDR] N：摄像机号 0～255功能：选择待控制球机机的地址。

★设置N号预置点，操作方法：N +[Set] N：预置点号0～255功能：存储当前位置，并将该位置作为第N号位置。

★调用N号预置点，操作方法：N +[Call] N：预置点号0～255功能：将球机转到N号预置点的位置。

★删除第N个预置点，操作方法：N +[DEL] N：预置点号0～255功能：将存储的第N号预置点删除。

★键盘锁功能设置1)锁定键盘在正常操作模式下，按[LOCK]键，输入4位键盘密码后按[Enter]后键盘进入锁定模式，在锁定模式下，不能发送命令。

2)解锁键盘在锁定模式下，按[LOCK]键，输入4位键盘密码后按[Enter]则解锁键盘，恢复到正常的操作模式。

4.键盘参数设置长按[Setup]键3秒，输入正确的键盘密码（出厂默认密码：8888），进入键盘参数设置模式。

1.PROTOCOL SET2.BPS SET3.SOUND SET4.PASSWORD SET★协议设置（出厂默认控制协议为PELCO-D）：1)进入键盘参数设置模式后，摇杆上下至显示屏显示为: { PROTOCOL SET }。

2)按[Enter]键后摇杆上下选择所需要的控制协议，再按[Enter]键确认。

3)按一次[Esc]键返回上级菜单,或按两次[Esc]键退出键盘参数设置模式。

★波特率设置（出厂默认波特率为2400BPS）：1)进入键盘参数设置模式后，摇杆上下至显示屏显示为: { BPS SET }。

2)按[Enter]键后摇杆上下选择所需要的波特率，再按[Enter]键确认。

3)按一次[Esc]键返回上级菜单,或按两次[Esc]键退出键盘参数设置模式。

★按键声音设置（出厂默认为开）：1)进入键盘参数设置模式后，摇杆上下至显示屏显示为: { SOUND SET }。

2)按[Enter]键后摇杆上下选择ON(打开按键声)或OFF(关闭按键声)，再按[Enter]键确认。

3)按一次[Esc]键返回上级菜单,或按两次[Esc]键退出键盘参数设置模式。

★管理密码设置（出厂默认密码：8888）：1)进入键盘参数设置模式后，摇杆上下至显示屏显示为: { PASSWORD SET }。

2)按[Enter]键进入设置管理密码，通过数字键输入你所需要的密码(4位数字)后按[Enter]键确认，然后再次输入新密码后按[Enter]。

两次输入密码必须一样，否则不能重新设置新密码，。

3)按一次[Esc]键返回上级菜单,或按两次[Esc]键退出键盘参数设置模式。

2.5 C2、C3中文键盘前面板说明1.按键说明[退出] 返回上一级菜单[设置] 长按3秒，进入控制键盘参数设置状态(默认密码：8888)[锁定] 键盘锁[地址] 球机地址码选择[删除] 删除预置点[F1] 辅助功能键,需先输入数字键配合。

[F2] 辅助功能键,需先输入数字键配合。

[限位1] 线扫限位A[限位2] 线扫限位B并启动限扫[自动] 水平自动扫描[轨迹] 预置点轨迹扫描[0]～[9] 数字键0、1、2、3、4、5、6、7、8、9[清除] 清除当前输入内容[确认] 确认当前输入内容[设置] 设置预置点[调用] 调用预置点[光圈+] 光圈开[光圈-] 光圈关[聚焦远] 聚焦远[聚焦近] 聚焦近[放大] 扩大镜头视野(倍数放大)[缩小] 缩小镜头视野(倍数缩小)2.液晶屏说明按键上的所有操作均会在液晶屏上对应显示。

液晶屏会在智能控制器没有收到任何输入的情况下，10秒后进入自动省电模式（亮度降低到最小）。

P-D 2400B 地址：001输入:000第一行显示为键盘当前的状态，通电情况下一直显示:其中P-D表示协议PELCO-D，2400BPS表示的波特率为2400BPS，#XXX为当前操作的球机地址。

第二行显示为键盘当前的操作状态。

3.键盘操作说明★镜头变焦全景图像[缩小] 显示：*******WIDE *******★镜头变焦特写图像[放大] 显示：******* TELE*******★调整镜头聚焦远[聚焦远] 显示：******* FAR *******★调整镜头聚焦近[聚焦近] 显示：******* NEAR*******★镜头光圈开[光圈开] 显示：******* OPEN *******★镜头光圈关[光圈关] 显示：****** CLOSE*******★选择N号云台摄像机，操作方法：N +[地址] N：摄像机号 0～255功能：选择待控制球机机的地址。

★设置N号预置点，操作方法：N +[设置] N：预置点号0～255功能：存储当前位置，并将该位置作为第N号位置。

★调用N号预置点，操作方法：N +[调用] N：预置点号0～255功能：将球机转到N号预置点的位置。

合集下载

控制键盘说明书

控制键盘说明书

集中控制键盘BSR-K01使用说明书北京蓝色星辰软件技术发展有限公司产品特性；键盘口令输入BSR1604系列矩阵切换控制普通云台控制智能快速球控制BSR-4000/5000/6000系列录像机集中控制最大控制录像机256台最大切换摄像机256×16台最大控制云台256台最大1604矩阵控制主机4台最大监视器切换16台※快球预置巡游设置※时间设定与多台录像机时间校准功能控制多台录像机画面同时切换的多台监视器上巡视切换控制自动在监视器上切换显示系统所有录像机图像液晶显示屏可直观的显示当前控制设备、功能、矩阵、录像机、云台、摄像机、监视器号码等操作信息。

注：说明书中“※”功能在下一版软件中提供目录一、正面示意图 (3)二、背面示意图 (5)三、系统接线图 (6)四、使用说明 (8)1.液晶显示屏说明 (8)2.初始状态显示 (8)3.矩阵控制 (8)4.录像机控制 (8)5.云台/视频控制 (9)6.监视器选择 (9)7.自动切换控制 (10)8.系统设置 (10)9.时钟显示 (12)10.通道选择 (12)11.预置位设置 (13)五、主要规格参数 (13)附录系统初始参数设置 (14)一、 正面示意图录像机控制区：启动当前录像机定时录像操作：启动当前录像机布撤防操作：启动当前录像机移动侦测录像操作：启动当前录像机手动录像操作：播放当前录像机图像：停止当前录像机工作状态：快退播放当前录像机图像：快进播放当前录像机图像：暂停播放当前录像机图像：逐帧播放当前录像机图像：对当前录像机进行播放上一段录像操作：对当前录像机进行播放下一段录像操作：对当前录像机进行播放本段录像操作：循环切换当前录像机画质/ BSR塑模面板录像机数字+：循环切换当前录像机信息显示状态/ BSR塑模面板录像机数字－：清除当前录像机报警状态：切换当前录像机到多画面显示状态：进入当前录像机系统设置菜单或检索菜单：16路录像机通道切换键盘控制区：任何时刻按动该键，系统进入录像机控制模式：任何时刻按动该键，系统将指定视频通道图像切换道当前监视器：任何时刻按动该键，系统当前矩阵的指定监视器作为当前监视器：任何时刻按动该键，系统进入选择矩阵切换控制模式：任何时刻按动该键，系统进入设定状态：在矩阵切换控制模式下，启动矩阵自动/分组切换－：对应相应0－9数字键值：清除当前输入的一个字符/ BSR金属面板录像数字－：确认当前输入的字符/ BSR金属面板录像数字+：系统进入设定模式时，按此键向上翻页选择设定项目：系统进入设定模式时，按此键向下翻页选择设定项目：按此键后，液晶屏显示时间，按任意键退出云台控制区：放大和缩小当前云台光圈/切换通道1和通道2：放大和缩小当前云台聚焦/切换通道3和通道4：放大和缩小当前云台倍数/切换通道5和通道6：云台辅助开关/切换通道7和通道8：任何时刻按动该键，进入对当前视频通道连接的快速云台进行预置位设定：任何时刻按动该键，选择巡游的组号，云台将自动巡游：在矩阵切换控制模式下，进入矩阵网络设置菜单工作指示灯区：电源指示灯，通电时常亮：录像机控制状态指示灯：监视器切换状态指示灯：视频通道切换状态指示灯：矩阵切换状态指示灯：数据发送指示灯：菜单设置指示灯：自检指示灯二、 背面示意图RS485/1:接收副控键盘命令，通讯线缆线序如下：RS485/2:发送设备控制命令，通讯线缆线序如下：转换模块接线示意图：485线序对应关系：RS485/2输出口 Pin转换模块输出口 Pin控制设备1 1DA4 2 2 控制设备4DB43 3DA3 4 4 控制设备3DB35 5DA2 6 6 控制设备2DB27 7DA1 8 8控制设备1DB1三、 系统接线图注：多台控制键盘共同使用时，RS485采用总线链接方式，并在最后一台键盘的总线端子上并接一个120欧姆电阻。

大华KBDB操作简易说明

大华KBDB操作简易说明

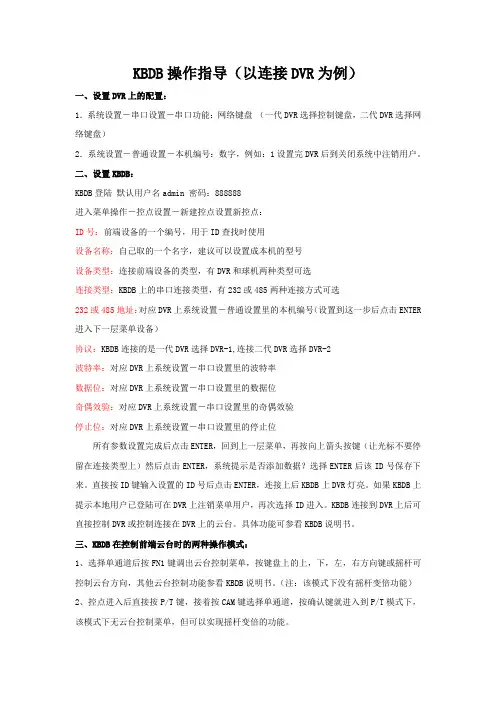

KBDB操作指导（以连接DVR为例）一、设置DVR上的配置：1．系统设置－串口设置－串口功能：网络键盘（一代DVR选择控制键盘，二代DVR选择网络键盘）2．系统设置－普通设置－本机编号：数字，例如：1设置完DVR后到关闭系统中注销用户。
