6.1.3 装配图中零、部件序号的编写
为了便于读图、图样管理及生产准备 工作，装配图中所有零、部件都必须编写 序号。同一装配图中相同零、部件只编写 一个序号，其相关信息应填写在标题栏上 方的明细栏中。
6.2 装配图的一般绘制过程
装配图的绘制过程基本与绘制零件图 相似，同时又有其自身的特点。装配图的 一般绘制步骤如下。
③ 螺纹的绘制
如果零件图中有内螺纹或外螺纹，则拼绘装配图 时还要加入对螺纹连接部分的处理。由于国标对 螺纹连接的规定画法与单个螺纹画法不同，表示 螺纹大、小径的粗、细线均将发生变化，剖面线 也要重绘。因此，为了绘图简便，零件图中的内 螺纹及相关剖面线可暂不绘制，待拼绘成装配图 后，在按螺纹连接的规定画法将其补画出来即可。
② 项目列表窗口：用于查看打开图形 和其他图形中的内容。 ③ 预览窗口：用于显示所选图形文件 的预览图像。 ④ 说明窗口：用于显示所选图形文件 的说明文字。
（2）“打开的图形”选项卡
“打开的图形”选项卡用于在树状视图窗 口中显示当前AutoCAD的所有图形，同样 包括4个窗口，意义同前。
（3）“历史记录”选项卡
（3）绘制明细栏，如图6-30所示。
图6-30 绘制后的明细栏
（4）用插入块命令INSERT，或者 选择“插入”→“块（B）…”命令，依次 插入创建的零件图块，如图6-31所示。如 果零件图块的比例与装配图的比例不同， 则需要设定零件图块插入时的比例，以满 足装配图的要求。
图6-31 插入“箱盖”零件图块
（2）创建零件图块
将绘制完成的零件图，用创建块命令 WBLOCK定义为图块，供以后拼绘装配 图时调用。具体操作步骤如下。
① 打开绘制的零件图，并将尺寸图层及剖 面线图层关闭。

机械设计学习装配图教学课件PPT

机械设计学习装配图教学课件PPT
⒋ 方案比较
多考虑几种表达 方案，比较后确定 最佳方案。
A 往复 俯视图
柱塞
小轮
柱塞套 泵体 弹簧 螺塞 吸 油
小球
弹簧
小轴 排 油

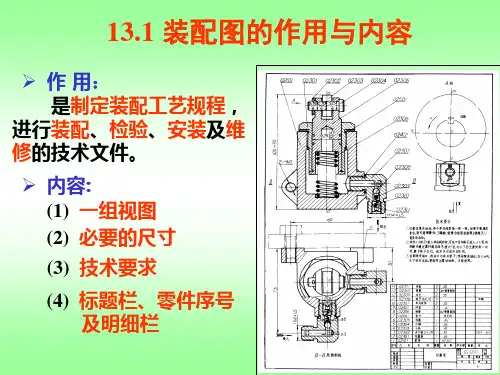

13.4 装配图的尺寸标注、零件编 号和明细栏
一、装配图的尺寸标注
1. 性能（规格）尺寸
表示部件的性能和规 格的尺寸。
决定流量的尺寸 3
2. 装配尺寸
零件之间的配合尺寸及影响其性能的重要 相对位置尺寸。
4. 按装配顺序, 画主装 配线上其它零件。
5. 画其它装配线
进、出口单向 阀，小轮、轴等。
6. 画细部结构
弹簧、销钉等。
7. 完成装配图
检查无误后加 深图线，画剖面线， 标注尺寸，对零件 进行编号，填写明 细栏、标题栏，书 写技术要求等，完 成装配图。
13.7 装配图的读图方法和拆画零件图
读装配图的要求：
⒉ 选择主视图
选择原则：
➢符合部件的工作位置。 ➢能清楚表达部件的工
作原理、主要的装配 关系或其结构特征。
⒊ 选择其它视图
表达主视图没能表达 的内容。
柱塞泵的主视图如 何选最好呢？
柱塞泵主视图 排
油
为了将吸油系统 A 的还装需配选关择系什及么视工图作呢？ 原理表达完全，需选
择局部剖的俯视图。
为了清楚表明 柱塞在凸轮作用下, 上下往复运动的动 作原理，特增加了 A向视图。
➢了解部件的功用、使用性能和工作原理。 ➢弄清各零件的作用和它们之间的相对位置、装
配关系和连接固定方式。
➢ 弄懂各零件的结构形状。
➢了解部件的尺寸和技术要求。
一、读装配图的方法和步骤
以齿轮油泵为例：
⒈ 概括了解

机械制图课件-第7章 装配图

机械制图课件-第7章 装配图

11 01-11
传动齿轮 1 45 m=2.5,Z=20 1 01-01 左端盖
1 Q235
10 01-10
压紧螺母 1 35
序号 代号
名 称 数量 材料 备注
9 01-09 8 01-08
轴套 密封圈
1 45 1 橡胶
齿轮油泵
比例 重量
（图号）
7 01-07
右端盖
1 Q235
姓名
6 01-06
泵体
1. 装配要求 装配时的注意事项和装配后应达到的指标等。如装配方法、 装配精度等。
2. 检验要求 检验、实验的方法和条件及应达到的指标。
3. 使用要求 机器在使用、保养、维修时提出的要求。例如限速、限温、 绝缘要求及操作注意事项等。 技术要求通常写在明细栏左侧或其他空白处，内容太多时可 以另编技术文件。
65
1
153.4
A
91
110
技术总要求体尺寸
1.齿轮安装后用手转动传动齿轮轴时,应灵活。 2.两齿轮轮齿的啮合面应占齿长的3/4以上。
15 GB/T70.1 螺钉M616 12 35
5 GB/T67 垫片
2 纸 δ=1
14 GB/T1096 键 410
1 45
13 GB/T6170 螺母M121.5 1 35
15 GB/T70.1螺钉M61612 35
5 GB/T67 垫片
2 纸 δ=1
14 GB/T1096键 410 1 45
4 GB/T119 销 A518 4 Q235
13 GB/T6170螺母M121.51 35
3 01-03 齿轮轴 1 45 m=3, Z=9
12 GB/T93 垫圈12 1 65Mn

机械制图装配图ppt

机械制图装配图ppt

装配图基本知识
02
装配图是机械制图的核心，主要用于表达机器或部件的构造、装配关系以及工作原理，是进行设计、制造、维修等工作的主要依据。
作用
通过装配图，可以直观地了解机器或部件的性能特点、工作原理和构造形式，指导机器或部件的组装和使用，同时也可以作为故障诊断和维修的参考。
意义
Байду номын сангаас
装配图的作用与意义
组成
进行审核
进行校对和审核
常见问题及解决方案
04
总结词
视图配置不合理是机械制图装配图中常见的错误之一，它会导致图纸难以理解和分析。
视图配置不合理
详细描述
视图配置不合理包括视图数量不足、视图位置不当、剖面图与剖视图混淆等问题。这些问题会导致读者难以理解图纸中的各个零部件以及它们之间的相对位置和关系。
解决方案
3. 绘制零件图形：根据确定的绘图比例和图形布局，绘制机器或部件中各个零件的图形。
4. 标注尺寸和技术要求：根据机器或部件的实际尺寸和要求，标注出各个零件之间的相对位置尺寸、配合尺寸等，并编写必要的技术要求。
5. 完善标题栏：在标题栏中填写图样名称、比例等内容，以便查阅和管理。
装配图的绘制方法
装配图绘制流程
机械制图装配图ppt
xx年xx月xx日
机械制图概述装配图基本知识装配图绘制流程常见问题及解决方案实际应用案例分析
contents
目录
机械制图概述
01
01
机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。
机械制图的基本概念
02
图样由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的技术文件。

机械制图-装配图

机械制图-装配图
详细描述
在绘制完装配干线后，需要绘制装配 支线，这些线条应清晰地表示出装配 体的细节结构和装配关系，使整个装 配图更加完整和详细。
检查和修改装配图
总结词
完成装配图的绘制后，需要进行仔细的检查和修改，以确保其准确性和完整性。
详细描述
在完成装配图的绘制后，需要仔细检查其准确性、完整性和清晰度，包括检查尺寸标注、符号使用、线条粗细等 是否符合标准，以及是否存在遗漏或错误。如果发现任何问题，应及时进行修改和完善，以确保最终的装配图能 够满足使用要求。
零件编号
对每个零件进行编号，以便识别和管理。
明细栏
在装配图的下方设置明细栏，列出所有零件的编号、名称、数量等信息。
03 装配图的绘制步骤
确定视图布局
总结词
视图布局是装配图的基础，它决定了整体结构的表达方式。
详细描述
在开始绘制装配图之前，需要确定合适的视图布局，包括主 视图、俯视图、左视图等，以确保能够全面、清晰地表达装 配体的结构和装配关系。
重点
表达各零件之间的相对位置和装配关系，以及机 器的工作原理。
装配图作用
01
供生产部门进行组装、 调试和维修时使用。
02
是制定装配工艺规程、 进行装配和检验的技术 依据。
03
是工程设计人员进行部 件设计、绘制其他机械 图样的基础。
04
是对机器或部件进行技 术分析的基础资料。
装配图绘制要求
表达清楚
根据装配图中的尺寸标注和技术要求，为各个零件标注准确的尺寸和 公差。
添加技术要求
根据装配体的性能和使用要求，为各个零件添加必要的技术要求，如 表面粗糙度、形位公差等。
拆画零件图的步骤与注意事项
确保准确性

《机械制图讲义》课件

《机械制图讲义》课件

等制造业领域。
机械制图对于产品设计和开发、生产制造、质量控制、维修维
03
护等都起着至关重要的作用。
机械制图的基本原则和标准
机械制图遵循“投影理论”和“ 图示方法”，使用正投影法将三
维物体转换为二维平面图形。
机械制图的标准包括图纸幅面与 格式、比例、字体、图线、剖面 线等，这些标准确保图纸的可读
性和一致性。
05
机械制图的标注与符号
尺寸标注
尺寸标注的基本原则尺寸标注应准确、清晰、整，遵循国家标准和 行业规范。
尺寸标注的方法
根据零件的结构特点，选择合适的尺寸标注方法 ，如线性标注、角度标注、直径标注等。
ABCD
尺寸标注的组成
尺寸标注由尺寸线、尺寸界线、尺寸数字和箭头 等组成。
尺寸标注的注意事项
注意避免尺寸标注的矛盾和冲突，如不要封闭标 注，避免重复标注等。
透视投影法
定义
透视投影法是一种通过透视原理将三维物体转换为二维图形的方法 ，通过观察者和物体之间的距离和角度来计算透视效果。
特点
透视投影法能够表达物体的立体感和空间感，但投影面上的图形与 物体的真实形状存在较大的失真。
应用
透视投影法常用于绘画、摄影、电影等领域，创造出具有空间感的艺 术效果。
轴测投影法
机械制图的标准和规范是国际上通用 的，以确保图纸的可读性和互操作性 。
机械制图是工程界通用的技术语言， 是机械工程领域中必不可少的交流工 具。
机械制图的重要性和应用领域
01
机械制图是机械工程领域中最重要的基础技能之一，是机械工 程师必备的技能。
02
机械制图广泛应用于汽车、航空、船舶、重型设备、电子产品
点
原点

机械制图课件-第九章 第2节 装配图的表达方法

机械制图课件-第九章 第2节 装配图的表达方法

《机械制图》 机械类专业 第5版 金大鹰 主编
第九章 装配图
第二节 装配图的表达方法
二、装配图的特殊画法
1.沿零件结合面剖切和拆卸画法
１) 在装配图中，可假想沿某些零件的结合面剖切，此时在零件的结合面上不画剖 面线，但被切部分(如螺杆、螺钉等)必须画出剖面线。如图 9-2中的俯视图，为了表示 轴瓦与轴承座的装配情况，图的右半部就是沿轴承盖与轴承座的结合面剖开画出的。
２) 对于装配图中若干相同的零件组(如螺栓联接)，可仅详细地画出一组或几组， 其余只需用细点画线表示装配位置， 如图9-5a、b所示。
《机械制图》 机械类专业 第5版 金大鹰 主编
第九章 装配图
第二节 装配图的表达方法
5.简化画法
３) 零件的某些工艺结构，如圆角、倒角、退刀槽等允许不画。 螺栓头部和螺母 也允许按简化画法画出， 如图 9-5b所示。
第九章 装配图
第二节 装配图的表达方法
二、装配图的特殊画法
2.假想画法
２) 对于与本部件有关但不属于本部件的相邻零、 部件，可用细双点画线表示其 与本部件的连接关系，如图 9-4中的齿轮箱、图9-19中的轴和套，以及图9-20中的安 装板均用细双点画线表示出了它们与相邻部件之间的关系。
《机械制图》 机械类专业 第5版 金大鹰 主编
《机械制图》 机械类专业 第5版 金大鹰 主编
第九章 装配图
第二节 装配图的表达方法
二、装配图的特殊画法
4.展开画法
A
在传动机构中，为了表示传动关系及各轴的装配关系，可假想用剖切平面按传动 顺序沿它们的轴线剖开，然后将其展开、 摊平， 画在同一个平面上( 平行于某一投 面) ，如图 9-4 所示。 这种展开画法，在表达机床的主轴箱、进给箱以及汽车的变 速器等较复杂的变速装置时经常使A用。

中职机械制图中职模块十一装配图教学课件工信版(共55张ppt)

中职机械制图中职模块十一装配图教学课件工信版(共55张ppt)
时针方向以每秒2°的速度旋转到CB,在旋转过程中,射线CP与量角器的半圆弧交
于点E.连接BE.
当堂检测2
图①
(1)当射线CP经过AB的中点时,点E处的读数是
图②
,此时△BCE的形状是
(2)设旋转x秒后,点E处的读数为y,求y与x的函数关系式.
(3)当CP旋转多少秒时,△BCE是等腰三角形?
.
解:(1)如图①,设AB的中点为O, ∵∠ACB=90°,OA=OB,
养学生识图能力、灵活运用数学知识解决问题能力的一条非常有效的途径.
解题技巧
解决此类问题需要注意:
1.折叠重合部分一定全等,折痕所在的直线就是这两个全等形的对称轴;互相重合
的两点(对称点)之间的连线必被折痕垂直平分;对称两点与对称轴上任意一点连接
所得的两条线段相等;对称线段所在的直线与对称轴的夹角相等.
例题2
如图,点A为半圆O直径MN所在直线上一点,射线AB垂直于MN,垂足为点A,半圆绕
点M顺时针转动,转过的角度记作α.设半圆O的半径为R,AM的长度为m,回答下列问
题:
探究:(1)若R=2,m=1,如图①,当旋转30°时,圆心O'到射线AB的距离是
如图②,当α=
;
°时,半圆O与射线AB相切;
图①
圆的综合题
目
类型一
折叠问题
录
类型二
旋转问题
类型三
动态问题
一
折叠问题
题型讲解
折叠问题题型多样,变化灵活,从考查学生空间想象能力与动手操作能力的实
践操作题,到直接运用折叠相关性质的说理计算题,发展到基于折叠操作的综合题,
甚至是压轴题.考查的着眼点日趋灵活,能力立意的意图日渐明显.这对于识别和

机械制图装配图ppt课件

机械制图装配图ppt课件
4.剖切平面通过某标准化组件时 按不剖绘制。
5.剖视图中，零件厚度小于2mm， 允许涂黑表示。
25
上面图中采用了哪些简化画法
26
结束
27
12.4 装配结构的工艺性
接触面的装配结构
两零件应避免在同一方向上同时有两对表面接触，
孔或轴上带有倒角或退刀槽、越程槽，可保证装配时有
良好的接触
28
接触面
长度方向
76 50
2.思考问题
① 柱塞右移时，上阀瓣处于何位？ ② 上、下阀瓣的形状为何不同？ ③ 想出填料压盖的形状。 ④ 柱塞泵采用什么密封结构？ ⑤ 主视图上柱塞左方的小矩形是
哪个零件的结构？作用是什么？
3.作业要求
画泵体零件图，并标注全部尺寸 和表面粗糙度。
148
φ32
H9 f8
7 65
A-A
G1/2
上轴瓦 下轴瓦
数量 1 1 4 2 1 1
1 1
上轴瓦
方头螺栓
下轴瓦
13
14
15
装配图的内容
(1)一组图和主要结构形状。
(2)必要的尺寸：主要是指与部件或机器有关的 规格，装配，安装，外形等方面的尺寸。
(3)技术要求： 提出与部件或机器有关的性能， 装配，检验，试验，使用等方面的要求。
柱塞泵结构及工作原理
A-A
V
出油
B
B
C
C
进 油
A
3
柱塞泵工作原理
4
柱塞泵装拆顺序
5
上 阀 瓣
下
阀
瓣
出油
进油
6
7
泵 体 零 件 图
8
泵体
9
10

机械制图第8章装配图

机械制图第8章装配图
•2．相对位置尺寸
• 在机器或部件装配时，需要保证零件间相对位置的尺寸。 如图中轴承孔轴线到基面的距离70，两连接螺栓的中心距尺 寸85±0.3；油泵两齿轮轴心距离27±0.03等。
Байду номын сангаас
PPT文档演模板
机械制图第8章装配图
•配合尺 寸
•相对位 置尺寸
PPT文档演模板
机械制图第8章装配图
•相对位 置尺寸
•1．选择主视图 • 主视图的选择应符合它的工作位置，尽可能反映机器或 部件的结构特点、工作原理和装配关系，主视图通常采用剖 视图以表达零件的主要装配干线。
•2．选择其他视图
• 分析主视图尚未表达清楚的机器或部件的工作原理、装 配关系和其他主要零件的结构形状，再选择其他视图来补充主 视图尚未表达清楚的结构。
•8.6.2 接触面转角处的结构
• 两配合零件在转角处不应设计成相同的尖角或圆角， 否则既影响接触面之间的良好接触，又不易加工。
PPT文档演模板
机械制图第8章装配图
•8.6.3 密封结构
• 在一些机器或部件中，一般对外露的旋转轴和管路接口 等，常需要采用密封装置，以防止机器内部的液体或气体外流， 也防止灰尘等进入机器。
PPT文档演模板
机械制图第8章装配图
•8.7.1 全面了解和分析所画的机器或部 件
• 绘制装配图之 前，应对所画的对 象有全面的认识， 即了解机器或部件 的功用、性能、结 构特点和各零件间 的装配关系等。 •
PPT文档演模板
机械制图第8章装配图
PPT文档演模板
机械制图第8章装配图
•8.7.2 画装配示意图
•8.8.1 看装配图的方法和步骤 •8.8.2 由装配图拆画零件图
