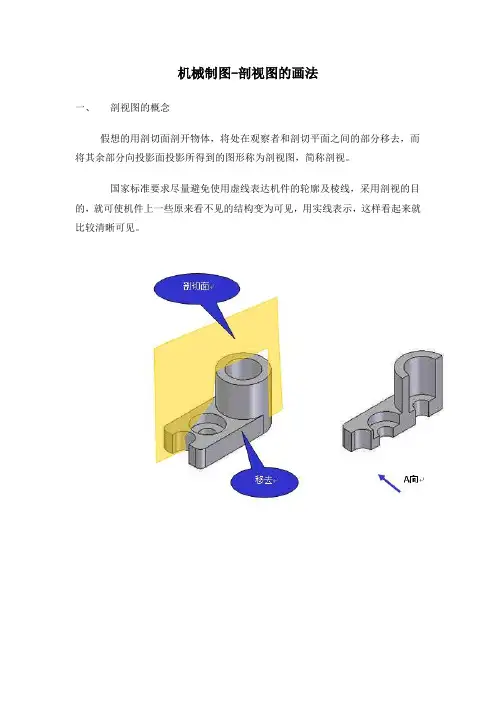

机械制图-剖视图的画法一、剖视图的概念假想的用剖切面剖开物体,将处在观察者和剖切平面之间的部分移去,而将其余部分向投影面投影所得到的图形称为剖视图,简称剖视。
国家标准要求尽量避免使用虚线表达机件的轮廓及棱线,采用剖视的目的,就可使机件上一些原来看不见的结构变为可见,用实线表示,这样看起来就比较清晰可见。
二剖视图的配置各种视图的配置形式同样适用于剖视图根据剖视的目的和国标中的有关规定剖视图的画法要点如下:1 剖切位置及剖切面的确定根据机件的特点,剖切面可以是曲面,但一般为平面,表示机件内部的结构剖视,剖切平面的位置应通过内部结构的对称面或轴线。
2 剖视图的画法1)剖切符号:用粗短画(线宽1~1.5d)表示,用以指示剖切面的位置,并用箭头表示投影方向。
2)剖视图:“假想”剖开投影后,所有可见的线均画出,不能遗漏。
3)剖面符号:剖切平面与机件的接触部分(断面)画剖面线,剖面线应以适当角度的细实线绘制,最好为45°斜线,同一机件的各个视图中剖面线方向与间距必须一致4)剖视图的配置与标注.剖视图名称用”X-X“表示。
三、剖视图的种类按剖切的范围,剖视图可分为全剖视图、半剖视图和局部视图。
1、全剖视图(1)概念:用剖切面完全地剖开物体所得的剖视图。
(2)应用:表达内形比较复杂、外形比较简单或外形已在其他视图上表达清楚的零件。
例:全剖视图的作法:(如下图)(3)注意:因剖视图已表达清楚机件的内部结构,其它视图不必画出虚线。
2、半剖视图(1)概念:当零件具有对称平面时,向垂直于对称平面的投影面上投射所得到的图形,可以对称中心线为界,一半画成剖视,另一半画成视图。
(2)应用:由于半剖视图既充分的表达了机件的内部形状,又保留了机件的外部形状,所以常采用它来表达内外部形状都比较复杂的对称机件。
当机件的形状接近于对称,且不对称的部分已另有图形表达清楚时,也可以画成半剖视图。
(3)注意:a、视图与剖视图的分界线应是对称中心线(细点画线),而不应画成粗实线,也不应与轮廓线重合;b、机件的内部形状在半剖视图中以表达清楚,在另一半视图上就不必再画出虚线,但对于孔或槽等,应画出中心线的位置。
