长沙理工大学发电厂电气部分试题第一篇：长沙理工大学发电厂电气部分试题长沙理工大学拟题纸课程编号 003023 拟题教研室（或老师）签名教研室主任签名课程名称（含档次）发电厂电气部分专业层次（本、专）本科专业电气工程及其自动化考试方式（开、闭卷）闭卷一、填空(15分)1.电压互感器的一次组联接入被测电路，运行中其二次绕组不允许_____路。

2.开关电器加速电弧熄灭的方法有___________________、______________、________________和___________________。

6.配电装置可分为_______式配电装置、________式配电装置和成套式配电装置。

7.选择隔离开关时应考虑的选择与校验项目有：按型式选择、按_____________选择、按_____选择、校验_______、校验_____、校验________。

二、单择题（10分）1.熔断器额定电流是指熔断器的（）部分允许通过的最大长期工作电流。

A．熔管。

B．熔件。

C．熔管、载流部分和底座。

D.载流部分和底座。

3.选择断路器时，应要求断路器的额定开断电流（）断路器开断时所通过的最大短路电流。

A．不大于。

B．不小于。

C．小于。

D.大于。

5.同一相母线中绝缘子之间的距离（）临界垮距时，其动稳定合格。

A．不大于。

B．小于。

C．大于。

D.不小于。

三、名词解释（15分）1.熔断器的极限断路电流：2.断路器的分闸时间： 3.断路器的额定开断电流：四、问答题（20分）4.运行中电流互感器器什么不允许开路。

六、选择测量用电流互感器的条件。

（8分）“发电厂电气主系统试题”A 答案一、填空(15分)1.并。

短。

2.气体吹动。

多断口。

电弧与固体介质接触。

金属灭弧栅。

6.屋内。

屋外。

7.额定电压。

额定电流。

机械负荷。

动稳定。

热稳定。

二、单择题（10分）1.C。

2.A。

3.B。

4.B。

5.A。

三、名词解释（15分）1.熔断器的极限断路电流：是指其能够可靠切断的最大电流。

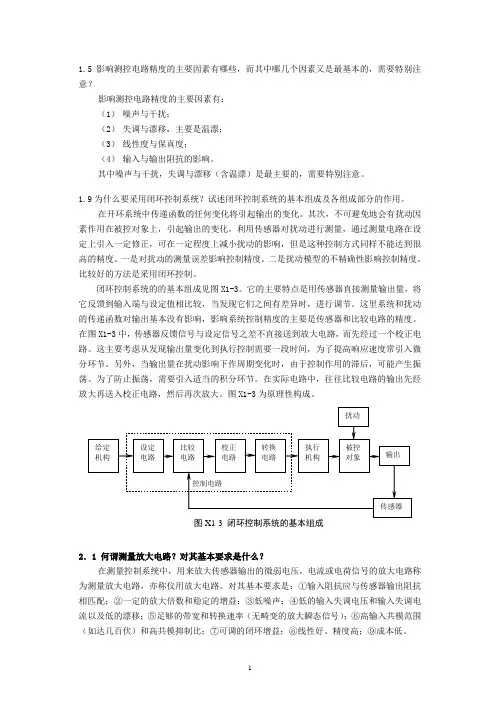

1.5影响测控电路精度的主要因素有哪些，而其中哪几个因素又是最基本的，需要特别注意？影响测控电路精度的主要因素有：（1）噪声与干扰；（2）失调与漂移，主要是温漂；（3）线性度与保真度；（4）输入与输出阻抗的影响。

其中噪声与干扰，失调与漂移（含温漂）是最主要的，需要特别注意。

1.9为什么要采用闭环控制系统？试述闭环控制系统的基本组成及各组成部分的作用。

在开环系统中传递函数的任何变化将引起输出的变化。

其次，不可避免地会有扰动因素作用在被控对象上，引起输出的变化。

利用传感器对扰动进行测量，通过测量电路在设定上引入一定修正，可在一定程度上减小扰动的影响，但是这种控制方式同样不能达到很高的精度。

一是对扰动的测量误差影响控制精度。

二是扰动模型的不精确性影响控制精度。

比较好的方法是采用闭环控制。

闭环控制系统的的基本组成见图X1-3。

它的主要特点是用传感器直接测量输出量，将它反馈到输入端与设定值相比较，当发现它们之间有差异时，进行调节。

这里系统和扰动的传递函数对输出基本没有影响，影响系统控制精度的主要是传感器和比较电路的精度。

在图X1-3中，传感器反馈信号与设定信号之差不直接送到放大电路，而先经过一个校正电路。

这主要考虑从发现输出量变化到执行控制需要一段时间，为了提高响应速度常引入微分环节。

另外，当输出量在扰动影响下作周期变化时，由于控制作用的滞后，可能产生振荡。

为了防止振荡，需要引入适当的积分环节。

在实际电路中，往往比较电路的输出先经放大再送入校正电路，然后再次放大。

图X1-3为原理性构成。

2．1 何谓测量放大电路？对其基本要求是什么？在测量控制系统中，用来放大传感器输出的微弱电压，电流或电荷信号的放大电路称为测量放大电路，亦称仪用放大电路。

对其基本要求是：①输入阻抗应与传感器输出阻抗相匹配；②一定的放大倍数和稳定的增益；③低噪声；④低的输入失调电压和输入失调电流以及低的漂移；⑤足够的带宽和转换速率（无畸变的放大瞬态信号）；⑥高输入共模范围（如达几百伏）和高共模抑制比；⑦可调的闭环增益；⑧线性好、精度高；⑨成本低。

考研模拟电路分析真题试卷一、选择题（每题2分，共20分）1. 在模拟电路中，放大器的增益通常指的是：A. 电压增益B. 电流增益C. 功率增益D. 阻抗增益2. 理想运算放大器的输入电阻和输出电阻分别是：A. 无穷大，零B. 零，无穷大C. 无穷大，无穷大D. 零，零3. 以下哪个不是模拟信号的特点：A. 连续性B. 有限的频率范围C. 可以是周期性的D. 可以是随机的4. 一个电路的频率响应是指：A. 该电路对不同频率信号的响应B. 该电路对直流信号的响应C. 该电路的电源频率D. 该电路的工作频率5. 模拟电路中的反馈可以分为：A. 正反馈和负反馈B. 直流反馈和交流反馈C. 电压反馈和电流反馈D. 以上都是二、填空题（每空1分，共10分）1. 理想运算放大器的两个基本特性是______和开环增益极高。

2. 模拟电路分析中，通常使用______来代替实际的运算放大器。

3. 反馈的相位决定了反馈的稳定性，其中______反馈可以提高系统的稳定性。

4. 电路的频率响应可以通过______图来表示。

5. 模拟电路中的滤波器通常用来______信号。

三、简答题（每题10分，共20分）1. 简述模拟电路中反馈的作用及其对系统性能的影响。

2. 描述模拟电路中常见的几种滤波器及其应用场景。

四、计算题（每题15分，共30分）1. 假设有一个非理想运算放大器，其开环增益为1000，输入电阻为2MΩ，输出电阻为50Ω。

计算当反馈电阻Rf为2kΩ时，电路的闭环增益是多少？2. 给定一个RC低通滤波器，其截止频率为100Hz，电容值为10μF。

计算该滤波器的电阻值，并说明其工作原理。

五、设计题（每题10分，共10分）设计一个简单的模拟电路，该电路能够将输入的正弦波信号的幅度放大两倍，并说明设计思路。

结束语请注意，以上内容仅为模拟考研真题试卷的示例，实际考试内容和形式可能有所不同。

希望这份试卷能够帮助你更好地准备考研模拟电路分析的复习。

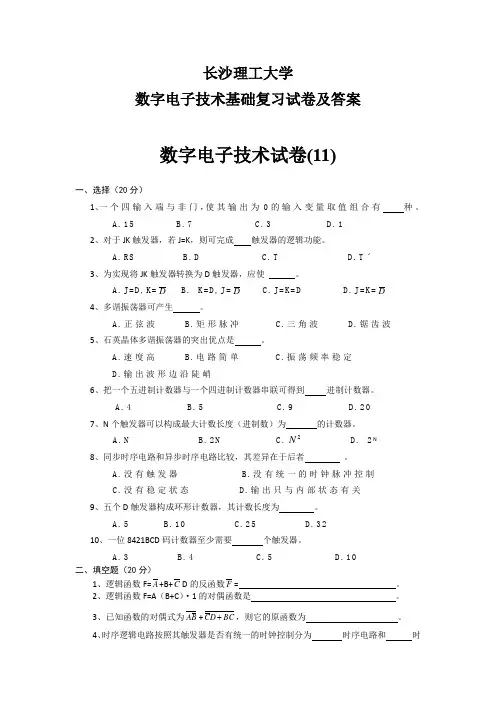

长沙理工大学数字电子技术基础复习试卷及答案数字电子技术试卷(11)一、选择（20分）1、一个四输入端与非门，使其输出为0的输入变量取值组合有 种。

A.15B.7C.3D.12、对于JK 触发器，若J=K ，则可完成 触发器的逻辑功能。

A.R SB.DC.TD.T ˊ 3、为实现将JK 触发器转换为D 触发器，应使 。

A.J =D ,K =DB. K =D ,J =DC.J =K =DD.J =K =D 4、多谐振荡器可产生 。

A.正弦波B.矩形脉冲C.三角波D.锯齿波 5、石英晶体多谐振荡器的突出优点是 。

A.速度高B.电路简单C.振荡频率稳定D.输出波形边沿陡峭6、把一个五进制计数器与一个四进制计数器串联可得到 进制计数器。

A.4B.5C.9D.20 7、N 个触发器可以构成最大计数长度（进制数）为 的计数器。

A.NB.2NC.2ND. 2N 8、同步时序电路和异步时序电路比较，其差异在于后者 。

A.没有触发器B.没有统一的时钟脉冲控制C.没有稳定状态D.输出只与内部状态有关 9、五个D 触发器构成环形计数器，其计数长度为 。

A.5B.10C.25D.32 10、一位8421BCD 码计数器至少需要 个触发器。

A.3B.4C.5D.10 二、填空题（20分）1、逻辑函数F=A +B+C D 的反函数F = 。

2、逻辑函数F=A （B+C ）·1的对偶函数是 。

3、已知函数的对偶式为B A +BC D C ，则它的原函数为 。

4、时序逻辑电路按照其触发器是否有统一的时钟控制分为 时序电路和 时序电路。

5、如下图题2-5a 和图题2-5b 所示的电路，写出对应的逻辑关系表达式Y1= ， Y2= 6、完成数制转换（11011.110）2 =（ ）10 = （ ）16 （29）10 =（ ）2 = （ ）16三、（12分）用卡诺图法化简下列函数为最简与或．．式，并用与非．．门实现电路 （1） F1（A ，B ，C ，D ）=∑m （2，3，6，7，8，10，12，14） （2） F2（A ，B ，C ，D ）=D C AB C B A C B C A B A ++++四、（15分）试画出用3线-8线译码器74LS138和必要的门电路产生如下多输出逻辑函数的逻辑图⎪⎩⎪⎨⎧+=++==CAB C B Y BC C B A C B A Y AC Y 32174LS138 4，74LS138逻辑电路图如图题4 S 1 32S S + A2A1 A0 0Y 1Y 2Y3Y 4Y5Y 6Y 7Y⨯⨯ ⨯ ⨯ 11 1 11 11 1 ⨯1 ⨯⨯⨯1 1 1 1 1 1 1 1 1 0 0 0 0 0 1 1 1 1 1 1 1 1 0 0 0 1 1 0 1 1 1 1 1 1 1 0 0 1 0 1 1 0 1 1 1 1 1 1 0 0 1 1 1 1 1 0 1 1 1 1 111111111图题2-5a 图题2-5b表题41010********* 1011011111101 1011111111110五、（13分）施密特触发器CT1014组成图题5a所示电路，图题5b为CT1014的电压传输特性曲线，试定性画出Va和Vo处的波形。
