催化裂化主分馏塔的模拟

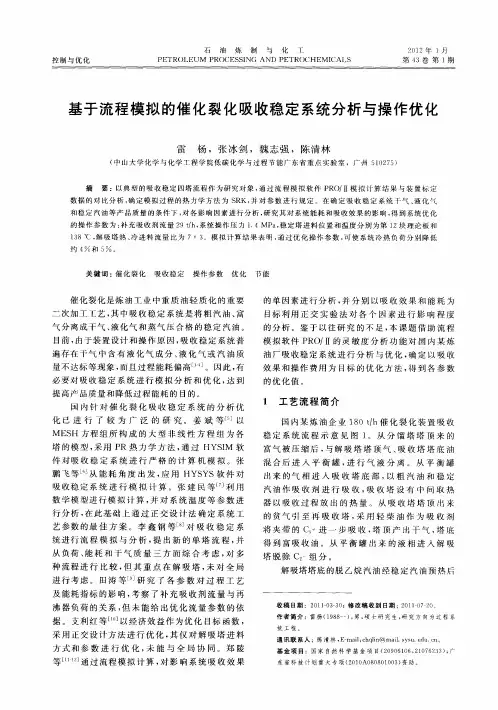

催化吸收稳定系统流程模拟计算

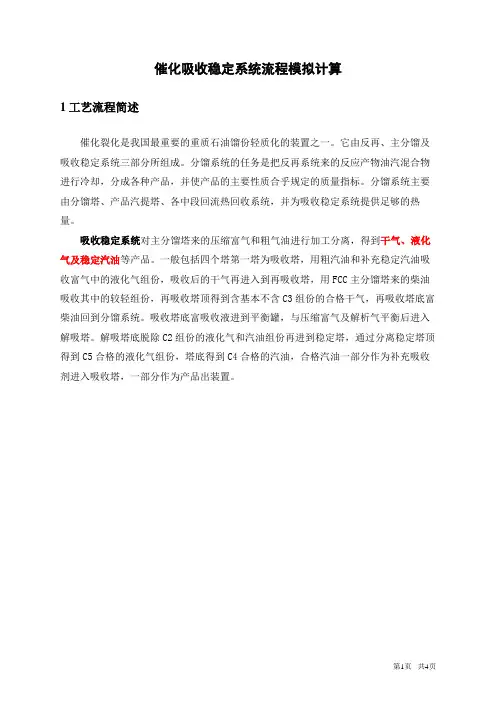

1 工艺流程简述
催化裂化是我国最重要的重质石油馏份轻质化的装置之一。

它由反再、主分馏及吸收稳定系统三部分所组成。

分馏系统的任务是把反再系统来的反应产物油汽混合物进行冷却，分成各种产品，并使产品的主要性质合乎规定的质量指标。

分馏系统主要由分馏塔、产品汽提塔、各中段回流热回收系统，并为吸收稳定系统提供足够的热量。

吸收稳定系统对主分馏塔来的压缩富气和粗气油进行加工分离，得到干气、液化气及稳定汽油等产品。

一般包括四个塔第一塔为吸收塔，用粗汽油和补充稳定汽油吸收富气中的液化气组份，吸收后的干气再进入到再吸收塔，用FCC主分馏塔来的柴油吸收其中的较轻组份，再吸收塔顶得到含基本不含C3组份的合格干气，再吸收塔底富柴油回到分馏系统。

吸收塔底富吸收液进到平衡罐，与压缩富气及解析气平衡后进入解吸塔。

解吸塔底脱除C2组份的液化气和汽油组份再进到稳定塔，通过分离稳定塔顶得到C5合格的液化气组份，塔底得到C4合格的汽油，合格汽油一部分作为补充吸收剂进入吸收塔，一部分作为产品出装置。

图1 催化吸收稳定系统模拟计算流程图
0-RGAS富气；0-USGSLN 粗汽油；0-LDSL贫柴油；P-RDSL富柴油；P-DGAS干气；P-LPG液化气；P-STGSLN稳定汽油产品；1-STGSLN补充稳定汽油；
C301 富气压缩机；V302平衡罐；T1-PABS吸收塔，T3-STRP解吸塔，T2-SABS再吸收塔，T4-DBTN稳定塔
第2页共4页
2 需要输入的主要参数2.1装置进料数据
2.2 单元操作参数
2.3 产品要求。

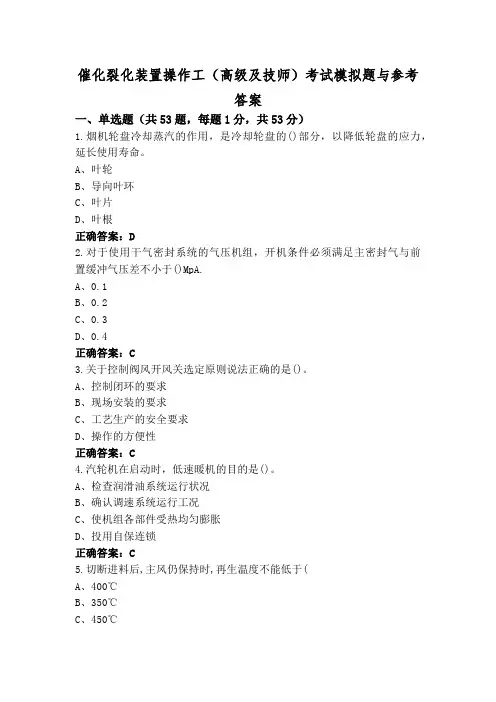

催化裂化装置操作工（高级及技师）考试模拟题与参考答案一、单选题（共53题，每题1分，共53分）1.烟机轮盘冷却蒸汽的作用，是冷却轮盘的()部分，以降低轮盘的应力，延长使用寿命。

A、叶轮B、导向叶环C、叶片D、叶根正确答案：D2.对于使用干气密封系统的气压机组，开机条件必须满足主密封气与前置缓冲气压差不小于()MpA.A、0.1B、0.2C、0.3D、0.4正确答案：C3.关于控制阀风开风关选定原则说法正确的是()。

A、控制闭环的要求B、现场安装的要求C、工艺生产的安全要求D、操作的方便性正确答案：C4.汽轮机在启动时，低速暖机的目的是()。

A、检查润滑油系统运行状况B、确认调速系统运行工况C、使机组各部件受热均匀膨胀D、投用自保连锁正确答案：C5.切断进料后,主风仍保持时,再生温度不能低于(A、400℃B、350℃C、450℃正确答案：A6.主风机组的逻辑控制内容可由一台可编程序控制器完成,可编程序控制器简称()。

A、DCSB、PLCC、PCD、ESD正确答案：C7.装置正常生产时热平衡通过调节()来控制生焦率。

A、掺渣比B、外取热器C、辅助燃烧室D、喷燃烧油正确答案：A8.烟机正常运行时轮盘冷却蒸汽的耗汽量一般控制在（）kg/h。

A、2000B、800C、1800D、3000正确答案：B9.转化率一定时，反应温度升高，汽油收率()。

A、无法确定B、下降C、不变D、上升正确答案：D10.下列选项中，催化剂再生烧焦根据流化床类型分类错误的是()。

A、湍流床B、输送床C、快速床D、移动床正确答案：D11.背压式汽轮机转子结构组成中不包括()。

B、推力轴承C、动叶轮D、棘轮正确答案：B12.装置停仪表风，风开控制阀将全（），风关控制阀将全（）。

A、关、开B、开、关C、开、开D、关、关正确答案：A13.干气密封属于()密封结构。

A、泵人式非接触B、泵人式接触C、抽空式接触D、抽空式非接触正确答案：A14.严禁未按规定办理()在厂区内进行动火作业。

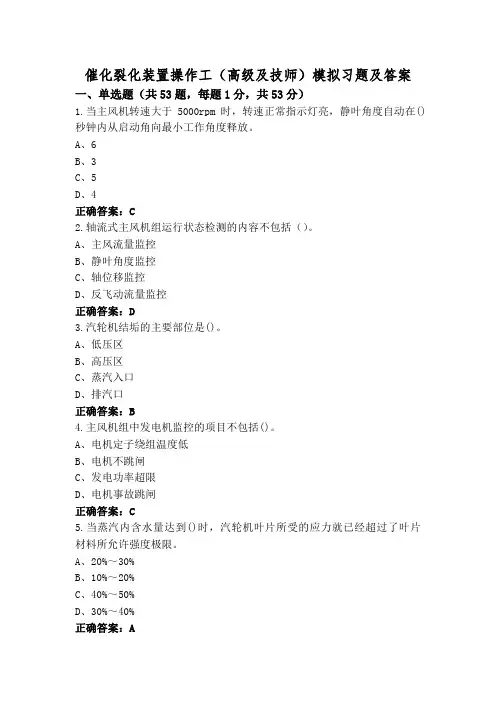

催化裂化装置操作工（高级及技师）模拟习题及答案一、单选题（共53题，每题1分，共53分）1.当主风机转速大于5000rpm时，转速正常指示灯亮，静叶角度自动在()秒钟内从启动角向最小工作角度释放。

A、6B、3C、5D、4正确答案：C2.轴流式主风机组运行状态检测的内容不包括（）。

A、主风流量监控B、静叶角度监控C、轴位移监控D、反飞动流量监控正确答案：D3.汽轮机结垢的主要部位是()。

A、低压区B、高压区C、蒸汽入口D、排汽口正确答案：B4.主风机组中发电机监控的项目不包括()。

A、电机定子绕组温度低B、电机不跳闸C、发电功率超限D、电机事故跳闸正确答案：C5.当蒸汽内含水量达到()时，汽轮机叶片所受的应力就已经超过了叶片材料所允许强度极限。

A、20%～30%B、10%～20%C、40%～50%D、30%～40%正确答案：A6.集散控制系统又称为()系统。

A、分散型管理B、集中型管理C、集中型控制D、分散型控制正确答案：D7.换热器中垢层的存在,会造成换热器腐蚀()。

A、不变B、减缓C、没有规律D、加快正确答案：D8.打开连接法兰安装盲板前,必须首先核对需要安装盲板的()。

A、变形B、位置C、强度D、尺寸正确答案：B9.对超稳型沸石催化剂来说,再生催化剂含炭量一般在()。

A、0.4%~0.8%B、0.1%~0.2%C、0.2%~0.4%D、0.05%~0.1%正确答案：D10.氧化剂具有强氧化性,()并放出氧和热量。

A、不分解B、易分解C、不易分解D、以上均对正确答案：B11.以下不属于特殊高处作业的是()。

A、在作业基准面20m及以上进行的高处作业B、夜间进行的高处作业C、在受限空间内进行的高处作业D、突发灾害时进行的高处作业正确答案：A12.催化裂化装置主风事故蒸汽，一般采用的是()蒸汽。

A、1.0MPaB、10MPaC、3.5MPaD、0.3MPa正确答案：A13.开工拆油气管道大盲板前，两器烘干、升温及装催化剂期间，用()控制反应器压力。

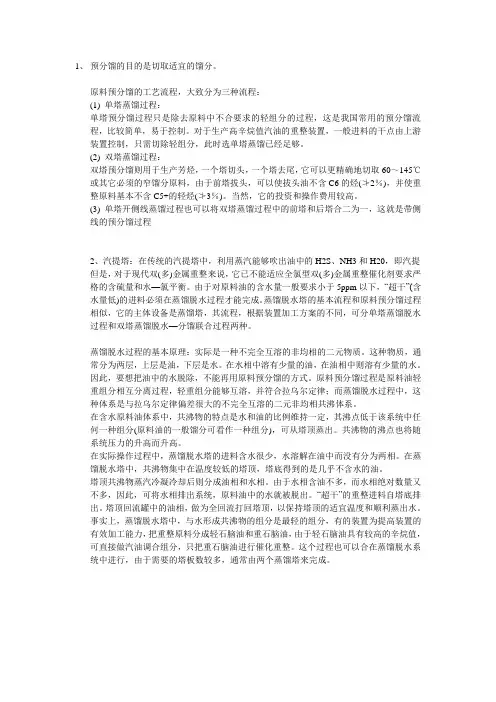

1、预分馏的目的是切取适宜的馏分。

原料预分馏的工艺流程，大致分为三种流程：(1) 单塔蒸馏过程：单塔预分馏过程只是除去原料中不合要求的轻组分的过程，这是我国常用的预分馏流程，比较简单，易于控制。

对于生产高辛烷值汽油的重整装置，一般进料的干点由上游装置控制，只需切除轻组分，此时选单塔蒸馏已经足够。

(2) 双塔蒸馏过程：双塔预分馏则用于生产芳烃，一个塔切头，一个塔去尾，它可以更精确地切取60～145℃或其它必须的窄馏分原料，由于前塔拔头，可以使拔头油不含C6的烃(≯2％)，并使重整原料基本不含C5+的轻烃(≯3％)。

当然，它的投资和操作费用较高。

(3) 单塔开侧线蒸馏过程也可以将双塔蒸馏过程中的前塔和后塔合二为一，这就是带侧线的预分馏过程2、汽提塔：在传统的汽提塔中，利用蒸汽能够吹出油中的H2S、NH3和H20，即汽提但是，对于现代双(多)金属重整来说，它已不能适应全氯型双(多)金属重整催化剂要求严格的含硫量和水—氯平衡。

由于对原料油的含水量一般要求小于5ppm以下，“超干”(含水量低)的进料必须在蒸馏脱水过程才能完成。

蒸馏脱水塔的基本流程和原料预分馏过程相似，它的主体设备是蒸馏塔，其流程，根据装置加工方案的不同，可分单塔蒸馏脱水过程和双塔蒸馏脱水—分馏联合过程两种。

蒸馏脱水过程的基本原理：实际是一种不完全互溶的非均相的二元物质。

这种物质，通常分为两层，上层是油，下层是水。

在水相中溶有少量的油，在油相中则溶有少量的水。

因此，要想把油中的水脱除，不能再用原料预分馏的方式。

原料预分馏过程是原料油轻重组分相互分离过程，轻重组分能够互溶，并符合拉乌尔定律；而蒸馏脱水过程中，这种体系是与拉乌尔定律偏差很大的不完全互溶的二元非均相共沸体系。

在含水原料油体系中，共沸物的特点是水和油的比例维持一定，其沸点低于该系统中任何一种组分(原料油的一般馏分可看作一种组分)，可从塔顶蒸出。

共沸物的沸点也将随系统压力的升高而升高。

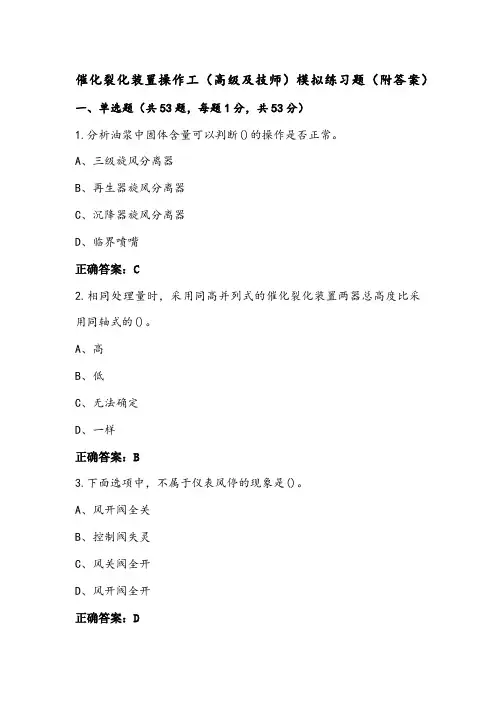

催化裂化装置操作工（高级及技师）模拟练习题（附答案）一、单选题（共53题，每题1分，共53分）1.分析油浆中固体含量可以判断()的操作是否正常。

A、三级旋风分离器B、再生器旋风分离器C、沉降器旋风分离器D、临界喷嘴正确答案：C2.相同处理量时，采用同高并列式的催化裂化装置两器总高度比采用同轴式的()。

A、高B、低C、无法确定D、一样正确答案：B3.下面选项中，不属于仪表风停的现象是()。

A、风开阀全关B、控制阀失灵C、风关阀全开D、风开阀全开正确答案：D4.拆油气管线大盲板时，分馏塔压力应控制()。

A、负压B、正压C、正常操作时的压力D、微正压正确答案：D5.停工时由()负责加盲板工作,各盲板处和禁动阀门要挂好盲板或禁动标志。

A、技术员B、在班班长C、在班操作员D、专人正确答案：D6.分馏塔冷凝冷却系统效果差,冷后温度高,反应压力(）.A、升高B、不变C、降低D、不确定正确答案：A7.开工前,原料油喷嘴检查,要求各喷嘴通畅且它们的中心线相交于提升管中心线上的()。

A、四点B、一点C、二点D、三点正确答案：B8.下列选项中，属于停循环水的工艺现象的是()。

A、循环水温度下降B、循环水流量上升C、各机泵轴承温度下降D、各塔顶系统温度升高正确答案：D9.催化裂化装置主风事故蒸汽，一般采用的是()蒸汽。

A、10MPaB、0.3MPaC、1.0MPaD、3.5MPa正确答案：C10.旋风分离器的分离效率是指()。

A、二级旋风分离器的效率B、一级旋风分离器和二级旋风分离器的效率之和C、一级旋风分离器的效率D、各筛分组分的回收效率正确答案：D11.下列密封形式中,泄漏量最大的是(↵)密封装置。

A、平滑式B、浮动环式C、迷宫式D、阶梯式正确答案：A12.在有进料的情况下，提升管出口温度低温自保的目的是防止（)。

A、提升管流化不畅B、产品质量变差C、再生温度过低D、催化剂带油正确答案：D13.遇到某一点或数点输出回路数据突变,可能影响到装置安全故障,正确的处理方法是()。

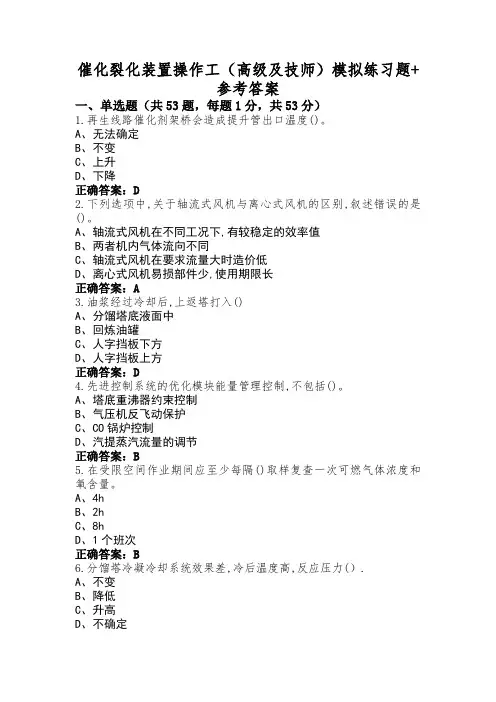

催化裂化装置操作工（高级及技师）模拟练习题+参考答案一、单选题（共53题，每题1分，共53分）1.再生线路催化剂架桥会造成提升管出口温度()。

A、无法确定B、不变C、上升D、下降正确答案：D2.下列选项中,关于轴流式风机与离心式风机的区别,叙述错误的是()。

A、轴流式风机在不同工况下,有较稳定的效率值B、两者机内气体流向不同C、轴流式风机在要求流量大时造价低D、离心式风机易损部件少,使用期限长正确答案：A3.油浆经过冷却后,上返塔打入()A、分馏塔底液面中B、回炼油罐C、人字挡板下方D、人字挡板上方正确答案：D4.先进控制系统的优化模块能量管理控制,不包括()。

A、塔底重沸器约束控制B、气压机反飞动保护C、CO锅炉控制D、汽提蒸汽流量的调节正确答案：B5.在受限空间作业期间应至少每隔()取样复查一次可燃气体浓度和氧含量。

A、4hB、2hC、8hD、1个班次正确答案：B6.分馏塔冷凝冷却系统效果差,冷后温度高,反应压力(）.A、不变B、降低C、升高D、不确定正确答案：C7.停工过程中,系统安全的泄压方式是()。

A、缓慢由高压降至低压,不必担心造成负压B、快速由高压降至低压,直至微正压169.C、缓慢由高压降至低压,直至微正压D、快速由高压降至低压,最终压力降至零正确答案：C8.原料油组分易裂解，会引起反应压力()。

A、不变B、降低C、上升D、无法确定正确答案：C9.气体进入旋风分离器的方向是()。

A、径向B、轴向C、没有特殊要求D、切向正确答案：D10.多管式旋风分离器中,各单管()进气。

A、水平B、垂直C、轴向D、径向正确答案：C11.在机组启动以前,润滑油首先采用()的方法。

A、内循环B、进口法兰中加临时过滤网打外循环C、外循环D、进口法兰中加临时过滤网打内循环正确答案：B12.分馏塔回炼污油量过大或冷回流量过大,反应压力(）。

A、不变B、不确定C、降低D、升高正确答案：D13.催化裂化烟气中的SO,主要来源于()。

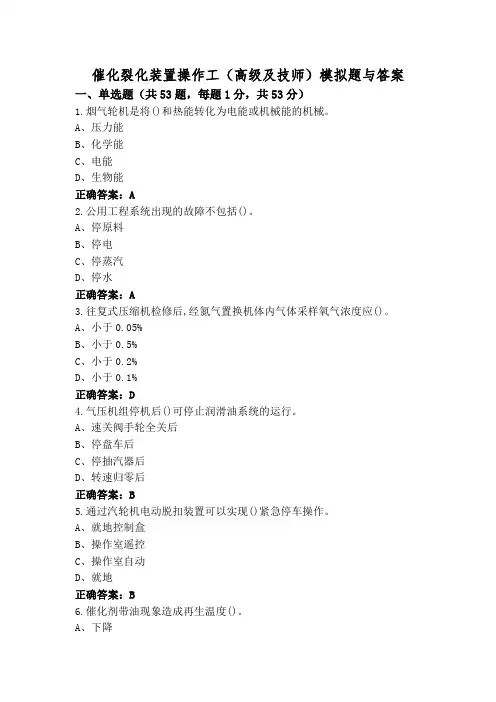

催化裂化装置操作工（高级及技师）模拟题与答案一、单选题（共53题，每题1分，共53分）1.烟气轮机是将()和热能转化为电能或机械能的机械。

A、压力能B、化学能C、电能D、生物能正确答案：A2.公用工程系统出现的故障不包括()。

A、停原料B、停电C、停蒸汽D、停水正确答案：A3.往复式压缩机检修后,经氮气置换机体内气体采样氧气浓度应()。

A、小于0.05%B、小于0.5%C、小于0.2%D、小于0.1%正确答案：D4.气压机组停机后()可停止润滑油系统的运行。

A、速关阀手轮全关后B、停盘车后C、停抽汽器后D、转速归零后正确答案：B5.通过汽轮机电动脱扣装置可以实现()紧急停车操作。

A、就地控制盒B、操作室遥控C、操作室自动D、就地正确答案：B6.催化剂带油现象造成再生温度()。

A、下降B、无法确定C、不变D、上升正确答案：D7.汽轮机的出口压力小于大气压力，这种汽轮机称为（）汽轮机。

A、轴流式B、凝汽式C、背压式D、径流式正确答案：B8.催化裂化装置停3.5MPa蒸汽是指装置()系统出现故障，而管网()不能及时补充进来的情况。

A、中压蒸汽/高压蒸汽B、高压蒸汽/中压蒸汽C、中压蒸汽/中压蒸汽D、中压蒸汽/低压蒸汽正确答案：C9.旋风分离器分级效率曲线的横坐标为()。

A、组成效率B、回收效率C、颗粒尺寸D、总效率正确答案：C10.离心式压缩机高速旋转的叶轮带动气体，获得极高的速度，进入扩压器时，速度()，压力()，然后将增压后的气体输出机外。

A、降低，升高B、升高，升高C、降低，降低D、升高，降低正确答案：A11.溶液中各组分的挥发度是指()。

A、平衡的液相中的体积分率与组分在蒸汽中的分压之比B、组分在蒸汽中的分压和与之平衡的液相中的摩尔分率之比C、平衡的液相中的摩尔分率与组分在蒸汽中的分压之比D、组分在蒸汽中的分压和与之平衡的液相中的体积分率之比正确答案：B12.通过挥发性有机化合物()VOCs)等治理项目的开展,应用泄漏检测与修复技术()LDAR)等控制技术控制和削减()。

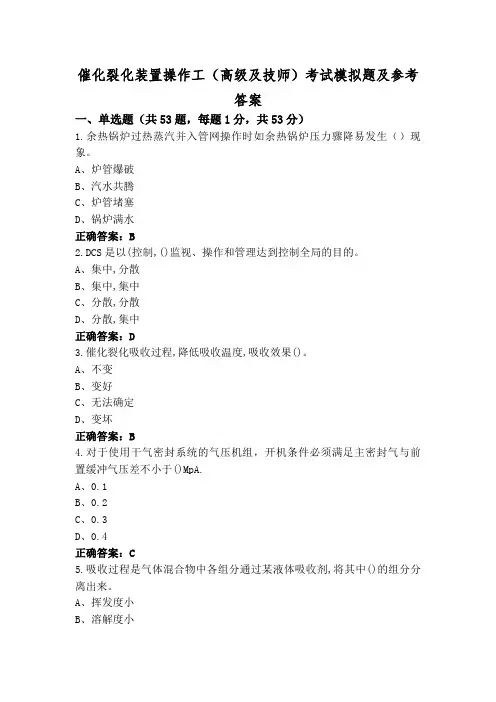

催化裂化装置操作工（高级及技师）考试模拟题及参考答案一、单选题（共53题，每题1分，共53分）1.余热锅炉过热蒸汽并入管网操作时如余热锅炉压力骤降易发生（）现象。

A、炉管爆破B、汽水共腾C、炉管堵塞D、锅炉满水正确答案：B2.DCS是以(控制,()监视、操作和管理达到控制全局的目的。

A、集中,分散B、集中,集中C、分散,分散D、分散,集中正确答案：D3.催化裂化吸收过程,降低吸收温度,吸收效果()。

A、不变B、变好C、无法确定D、变坏正确答案：B4.对于使用干气密封系统的气压机组，开机条件必须满足主密封气与前置缓冲气压差不小于()MpA.A、0.1B、0.2C、0.3D、0.4正确答案：C5.吸收过程是气体混合物中各组分通过某液体吸收剂,将其中()的组分分离出来。

A、挥发度小B、溶解度小C、挥发度大D、溶解度大正确答案：D6.下列选项中不属于机组油路蓄能器的作用是()。

A、吸收系统冲击压力B、吸收油泵的压力脉冲C、调节系统压力D、保持系统压力正确答案：C7.气体吸收的原理是利用气体混合物中各组分在某一液体吸收剂中的()不同,从而将气体进行分离的。

A、解析度B、挥发度C、饱和度D、溶解度正确答案：D8.调速系统的静态特性曲线在某一区域内过于（）。

造成调速系统在负荷小的时候，调速汽门跳动，转速变化大。

A、下降B、波动C、平坦D、上扬正确答案：C9.下面选项中，不属于仪表风停的现象是()。

A、控制阀失灵B、风开阀全开C、风开阀全关D、风关阀全开正确答案：B10.高低并列式催化裂化装置与同高并列式催化裂化装置相比，催化剂输送线路上松动点设置()。

A、少B、多C、无法确定D、一样正确答案：A11.反一再两器只要有()，就要通入流化介质，并保持反吹风和松动蒸汽不中断。

A、助燃剂B、催化剂C、钝化剂D、助辛剂正确答案：B12.由于停低压电，造成主风机润滑油泵全停，应立即启用()。

A、主风低流量自保B、气压机停机自保C、进料切断自保D、两器切断自保正确答案：A13.径向轴承的作用是承受着转子在启动增速，稳定运行及停运降速时所产生的（）静负荷和动负荷。

催化裂化装置操作工（高级及技师）考试模拟题与参考答案一、单选题（共53题，每题1分，共53分）1.为保证机组主推力块与推力盘接触时,副推力块与推力盘的间隙应该()转子与定子之间的最小间隙。

A、无法确定B、等于C、小于D、大于正确答案：C2.在采取一定措施后,油浆固含量仍维持较高,应()。

A、停工检查B、继续加大油浆外排量C、降量维持生产D、继续加大油浆回炼量正确答案：A3.操作中要保证一定的油浆循环量,不能时大时小,尤其是()使催化剂在脱过热段被洗涤下来。

A、油浆上返塔流量B、.油浆外甩量C、油浆回炼量D、油浆下返塔流量正确答案：A4.下列选项中，不属于按仪表安装形式分的是()。

A、现场仪表B、盘装仪表C、架装仪表D、模拟仪表正确答案：D5.催化裂化平衡催化剂的化学组成分析包括()含量。

A、AL2O3B、Fe2O3C、NA2O正确答案：C6.再生器底部设有主风气体分布器,其作用是使催化剂颗粒在再生器内部形成一个良好的()流化状态。

A、湍流B、鼓泡C、密相D、稀相正确答案：C7.装置停电分馏岗位用（）扫通油浆紧急放空线和原料进装置循环线。

A、蒸汽B、非净化风C、净化风D、氮气正确答案：A8.串级控制系统中主控制器作用方向的选择完全由()确定。

A、介质特性B、工艺过程C、保证产品质量D、以上都是正确答案：B9.如因气压机出口压力高使气压机飞动,应()再吸收塔压力。

A、降低B、提高C、维持D、平稳正确答案：A10.因油膜涡动造成烟机振值上升。

机组运行时可调整()。

A、润滑油温度、压力B、轴承壳体间隙C、油楔间隙D、轴瓦间隙正确答案：A11.催化余热锅炉（）主要作用是给除氧水预热，提高水进汽包的温度。

B、省煤器C、蒸发段D、对流段正确答案：B12.吸收过程只包括被吸收组分自()进入吸收剂的传质过程。

A、液相B、气相C、固体D、气液混合正确答案：B13.冷换设备内漏,应采用()检查法以确定内漏设备。

A、测温B、多体设备停用C、停工D、单体设备停用正确答案：D14.在进汽温度低于设计值时，对汽轮机的影响正确的是()。

催化裂化中的分馏塔汽提塔111111汽提塔：在传统的汽提塔中，利用蒸汽能够吹出油中的H2S、NH3和H20，即汽提然而，关于现代双(多)金属重整来讲，它已不能适应全氯型双(多)金属重整催化剂要求严格的含硫量和水—氯平稳。

由于对原料油的含水量一样要求小于5ppm以下，“超干”(含水量低)的进料必须在蒸馏脱水过程才能完成。

蒸馏脱水塔的差不多流程和原料预分馏过程相似，它的主体设备是蒸馏塔，其流程，按照装置加工方案的不同，可分单塔蒸馏脱水过程和双塔蒸馏脱水—分馏联合过程两种。

蒸馏脱水过程的差不多原理：实际是一种不完全互溶的非均相的二元物质。

这种物质，通常分为两层，上层是油，下层是水。

在水相中溶有少量的油，在油相中则溶有少量的水。

因此，要想把油中的水脱除，不能再用原料预分馏的方式。

原料预分馏过程是原料油轻重组分相互分离过程，轻重组分能够互溶，并符合拉乌尔定律；而蒸馏脱水过程中，这种体系是与拉乌尔定律偏差专门大的不完全互溶的二元非均相共沸体系。

在含水原料油体系中，共沸物的特点是水和油的比例坚持一定，其沸点低于该系统中任何一种组分(原料油的一样馏分可看作一种组分)，可从塔顶蒸出。

共沸物的沸点也将随系统压力的升高而升高。

在实际操作过程中，蒸馏脱水塔的进料含水专门少，水溶解在油中而没有分为两相。

在蒸馏脱水塔中，共沸物集中在温度较低的塔顶，塔底得到的是几乎不含水的油。

塔顶共沸物蒸汽冷凝冷却后则分成油相和水相。

由于水相含油不多，而水相绝对数量又不多，因此，可将水相排出系统，原料油中的水就被脱出。

“超干”的重整进料自塔底排出。

塔顶回流罐中的油相，做为全回流打回塔顶，以保持塔顶的适宜温度和顺利蒸出水。

事实上，蒸馏脱水塔中，与水形成共沸物的组分是最轻的组分，有的装置为提升装置的有效加工能力，把重整原料分成轻石脑油和重石脑油，由于轻石脑油具有较高的辛烷值，可直截了当做汽油调合组分，只把重石脑油进行催化重整。

那个过程也能够合在蒸馏脱水系统中进行，由于需要的塔板数较多，通常由两个蒸馏塔来完成。
