高中生桥梁模型课件教案
在现代教育中，将理论与实践相结合是提高教学效果的重要手段。对于高中的物理课程而言，桥梁模型的制作不仅能够让学生直观理解力学原理，还能激发他们的创新思维和动手能力。以下是一份针对高中生的桥梁模型课件教案范本，旨在通过实践活动帮助学生深入理解桥梁的结构与力学特性。
## 一、教学目标
1. 使学生了解桥梁的基本类型和结构特点。
2. 掌握桥梁设计中的力学原理及其应用。
3. 培养学生的创新意识和团队协作精神。
4. 通过实际搭建桥梁模型，检验理论知识的应用效果。
## 二、教学内容
1. 桥梁的类型：梁桥、拱桥、悬索桥等。
2. 材料力学基础：应力、应变、弹性模量等概念。
3. 桥梁设计原则：荷载、支撑、稳定性分析。
4. 实例分析：著名桥梁的结构特点与创新设计。
## 三、教学方法
采用讲授与实践相结合的方式，通过案例分析和小组讨论，引导学生主动探索和解决问题。
## 四、教学过程
### 1. 引入新课
- 通过展示不同类型桥梁的图片，引起学生的兴趣。 - 讨论桥梁的作用及其在现代社会的重要性。
### 2. 知识讲解
- 详细解释桥梁的基本类型和各自的力学特点。
- 结合实例，分析桥梁设计中的关键技术和常见问题。
### 3. 分组实践
- 学生分组，每组选择一种桥梁类型进行模型设计与制作。
- 教师提供必要的材料和工具，如纸张、胶水、剪刀等。
- 指导学生如何将力学原理应用于桥梁模型的设计中。
### 4. 成果展示与评价
- 各组展示自己的桥梁模型，并解释设计理念和过程中遇到的问题。
- 对模型进行加载测试，观察其承载能力和稳定性。
- 教师和同学共同评价各组的作品，指出优点和改进之处。
### 5. 课堂总结
- 回顾桥梁模型设计的关键点和本次实践的经验教训。
- 强调理论与实践相结合的重要性，鼓励学生在未来的学习中继续探索。
## 五、作业布置
要求学生撰写一篇关于自己小组桥梁模型设计的报告，内容包括设计理念、使用的材料、遇到的问题及解决方案等。

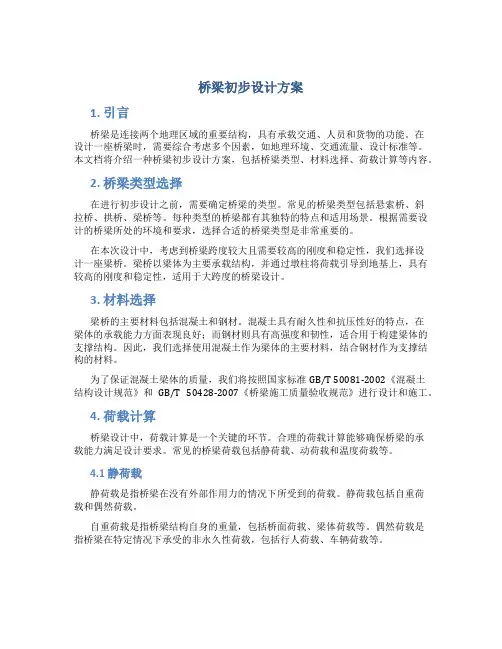

桥梁初步设计方案
1. 引言
桥梁是连接两个地理区域的重要结构，具有承载交通、人员和货物的功能。在设计一座桥梁时，需要综合考虑多个因素，如地理环境、交通流量、设计标准等。本文档将介绍一种桥梁初步设计方案，包括桥梁类型、材料选择、荷载计算等内容。
2. 桥梁类型选择
在进行初步设计之前，需要确定桥梁的类型。常见的桥梁类型包括悬索桥、斜拉桥、拱桥、梁桥等。每种类型的桥梁都有其独特的特点和适用场景。根据需要设计的桥梁所处的环境和要求，选择合适的桥梁类型是非常重要的。
在本次设计中，考虑到桥梁跨度较大且需要较高的刚度和稳定性，我们选择设计一座梁桥。梁桥以梁体为主要承载结构，并通过墩柱将荷载引导到地基上，具有较高的刚度和稳定性，适用于大跨度的桥梁设计。
3. 材料选择
梁桥的主要材料包括混凝土和钢材。混凝土具有耐久性和抗压性好的特点，在梁体的承载能力方面表现良好；而钢材则具有高强度和韧性，适合用于构建梁体的支撑结构。因此，我们选择使用混凝土作为梁体的主要材料，结合钢材作为支撑结构的材料。
为了保证混凝土梁体的质量，我们将按照国家标准GB/T 50081-2002《混凝土结构设计规范》和GB/T 50428-2007《桥梁施工质量验收规范》进行设计和施工。
4. 荷载计算
桥梁设计中，荷载计算是一个关键的环节。合理的荷载计算能够确保桥梁的承载能力满足设计要求。常见的桥梁荷载包括静荷载、动荷载和温度荷载等。
4.1 静荷载
静荷载是指桥梁在没有外部作用力的情况下所受到的荷载。静荷载包括自重荷载和偶然荷载。
自重荷载是指桥梁结构自身的重量，包括桥面荷载、梁体荷载等。偶然荷载是指桥梁在特定情况下承受的非永久性荷载，包括行人荷载、车辆荷载等。 4.2 动荷载
动荷载是指桥梁受到的运动荷载，包括行驶在桥梁上的车辆的荷载。根据设计要求和当地交通流量等因素，我们可以根据规范和经验进行动荷载的计算。
4.3 温度荷载
温度荷载是由于温度变化引起的结构变形而导致的荷载。在梁桥的设计中，需要考虑到温度荷载对桥梁结构的影响，合理估计桥梁在不同温度下的变形和应力分布。
l桥梁工程施工图识读课件 (二)
- 什么是桥梁工程施工图？
- 施工图的作用是什么？
- 如何识读桥梁工程施工图？
- 施工图中常见的符号和标注有哪些？
- 如何进行桥梁工程施工图的质量检查？
什么是桥梁工程施工图？
桥梁工程施工图是桥梁工程施工的图纸和说明书，它包含了桥梁的结构、材料、尺寸、施工方法等详细信息。施工图是桥梁工程施工的重要依据，也是桥梁质量保证的重要文件。
施工图的作用是什么？
施工图是桥梁工程施工的指导书，它可以帮助施工人员了解桥梁的结构和施工方法，确保施工过程中的安全和质量。同时，施工图也是监理单位进行质量检查和验收的重要依据。
如何识读桥梁工程施工图？
识读桥梁工程施工图需要掌握一定的知识和技能。首先，需要了解桥梁结构和施工方法的基本知识，了解桥梁工程施工的一般流程。其次，需要掌握施工图的基本符号和标注，了解不同符号和标注的含义。最后，需要具备一定的空间想象能力和图形分析能力，能够从施工图中理解桥梁的结构和施工方法。
施工图中常见的符号和标注有哪些？
桥梁工程施工图中常见的符号和标注有很多，包括尺寸标注、符号标注、箭头标注、线型标注等。其中，尺寸标注是最常见的标注，用于标明桥梁各部分的尺寸和位置。符号标注用于标明桥梁中各种构件的材料、形状、尺寸等信息。箭头标注用于标明施工顺序和方向。线型标注用于标明桥梁中各种构件的形状和位置。
如何进行桥梁工程施工图的质量检查？
桥梁工程施工图的质量检查是确保桥梁施工质量的重要环节。在进行质量检查时，需要注意以下几点：首先，检查施工图是否符合设计要求和规范要求；其次，检查施工图中各种符号和标注是否正确、清晰；最后，检查施工图中各种尺寸和位置是否准确、合理。如果发现问题，需要及时与设计单位和监理单位沟通，协商解决方案。
1 桥梁工程教案
编号：1
题目（教学章、节或主题）：
总论
概述
桥梁的组成和分类
桥梁建筑的成就及发展
教学目的要求（分掌握、熟悉、了解三个层次）：
1 掌握桥梁的组成和分类；
2 熟悉国内外桥梁建筑的成就及发展；
3 了解桥梁的发展简史、设计资料的调查收集；
教学内容（注明：* 重点 # 难点 ？疑点）：
1 重点：
桥梁由四个基本部分组成：(1).上部结构(也称桥跨结构)；(2).下部结构是由桥墩、桥台和基础组成的。(3).桥梁支座设在墩（台）顶。(4).桥梁的基本附属设施有桥面系、伸缩缝、桥梁与路堤衔接处的桥头搭板、桥台的锥形护坡、护岸、挡土墙、导流结构物、检查设备等。
在桥梁工程中，常常用到以下几个基本概念; (1)标准跨径：(2)计算跨径：(3)净跨径：(4)总跨径; (5)桥梁全长：(6)桥梁高度：(7)桥下净空高度：(8)桥梁建筑高度：(9)净矢高：(10)计算矢高：(11)矢跨比：(12)低水位、高水位、设计洪水位、通航水位
桥梁分类：这是根据桥梁的结构形式及其受力特点来分类的，分为以下几种类型：
(1)梁式桥(2)拱式桥(3)刚架桥(4).悬索桥(5).斜拉桥
2 难点
桥梁工程的发展前景；新规范与旧规范的不同
3 疑点
为什么规范要经常修改？ 2 板书设计：例如：
桥梁的组成和分类 简图：
桥梁的组成
桥梁由四个基本部分组成：
(1).上部结构
(2).下部结构 解释：桥梁的计算跨径是指支座中到中的距离。
(3).桥梁支座
(4) 附属设施
几个基本概念： 思考：为什么设计桥梁时要用计算跨径？
