桥梁施工ppt课件

  • 格式：ppt
  • 大小：12.86 MB
  • 文档页数：144

下载文档原格式

  / 144

合集下载

桥梁工程承台及墩身施工ppt课件

桥梁工程承台及墩身施工ppt课件
桥梁工程承台施 工
1
一.承台特点
1.施工准备
（熟悉施工图纸，根据各墩的水文、地质等条件施工 ）
清除危岩落石、平整场地、开挖排水沟排去场地积水 。
Hale Waihona Puke 2.基坑开挖 （1）旱地承台
根据开挖深度及边坡放坡坡率对承台进行准确的施工 测量放线，在所在的边线洒白灰标识。
机械根据标识的开挖线及要求的边坡坡率进行开挖，
混凝土凿毛深度控制在0.5-1cm，凿除顶
面浮浆露出新鲜混凝土粗骨料。在模板支
设前清理剩余的残渣，用钢丝刷及高压水
枪冲洗表面凿毛免息不低于75%。
17
2.2脚手架搭设
墩身施工脚手架次用碗扣式支架搭设，搭设高度 与设计墩高平齐，顶部铺满木板作为工作平台，工 作平台周边设高1.5m钢管围栏。墩身施工脚手架间 排距0.6m，步距1.2m。为便于安装模板，脚手架在距 设计墩身边缘50cm外的位置进行搭设，外围挂设安 全网及施工安全警示标志。脚手架搭设前应进行受 力检算。脚手架的地基应坚实，满足承载力的要求 ，四周排水应通畅。
⑶为保证砼浇筑时其自由下落高度不大于2m，浇筑时应视情况设置溜 或串筒，设置专门的砼施工作业平台，本平台的脚手架不得与承台模 板相连，砼输送泵管路由作业平台延伸至施工面。
⑷砼的表面处理和养护 a、混凝土面用抹子抹平，墩身尺寸范围内的混凝土面待浇筑墩身混凝
土前要进行凿毛处理，既凿除混凝土表面浮浆，露出新鲜混凝土并用 用清水冲洗干净混凝土表面碎渣、灰尘（严禁在砼刚刚初凝后拉毛）
但是一定要检查焊接质量、对应拉杆是否在 同一条钢筋上。
10
承台工程混凝土
⑴砼浇筑前，必须对承台范围内杂物、积水进行全面清理，对模板、 钢筋及预埋位置进行认真检查，确保位置准确。

桥梁桩基础施工 ppt课件

桥梁桩基础施工 ppt课件
7. 卡钻 8. 掉钻落物 9. 梅花孔
28
清孔
1. 目的：
1）抽、换孔内泥浆，清除钻渣和沉淀层，尽量减少孔 底沉淀厚度，防止桩底存留过厚沉淀土而降低桩的承载 力；
2）为灌注水下砼创造良好条件，使测深正确，灌注顺 利；
2. 要求：
终孔检查后，应迅速清孔，不得停歇过久，使泥 浆、钻渣沉淀增多，造成清孔工作的困难，甚至坍 孔，清孔后应在最短时间内灌注砼。
35
灌注水下砼
3. 施工方法： 4. 灌注事故的预防及处理
灌注水下砼时，导管埋入砼的深度一般宜控制在2～4
米较好，任何时候不得少于1米或大于6米。
导管进水
卡管
坍孔
埋管
钢筋笼上升 浇短桩头
夹泥断桩
灌注桩补强
36
37
钻孔灌注桩的质量检验
1. 成孔的质量检验（表2－12） 2. 砼抗压强度试件
每根桩应制作2-4组（每组3个试块）的砼试件。
18
埋设护筒
钻孔成败的关键是防止孔壁坍塌。当钻孔较深时，
在地下水位以下的孔壁土在静水压力下会向孔内坍塌， 甚至发生流砂现象，钻孔内若能保持比地下水位高的 水头，增加孔内静水压力，能稳定孔壁，防止坍孔。
护筒的作用 护筒的要求 护筒的埋设
1.固定桩位，引导钻锥方向；
2.隔离地面水免其流入井孔，保
护孔口；
3. 无破损检验桩的完整性
1）超声波检测法（声波透射法） 2）动力检验法
4. 抽芯试验
桩身砼钻探取芯 芯样外观检查 芯样抗压强度试验
38
39
40
最后贯入度，锤击桩
时，最后十击的平均
12
下沉值。
本课小结：
1. 了解沉入桩的种类以及桩的制作。 2. 了解沉入桩的各种机械设备。

桥梁基础施工-ppt课件

桥梁基础施工-ppt课件
泉眼
堵排处理，不 泡基础。
未风化岩面清除干净； 风化岩面按基础尺寸凿 除。
承重面修理平整；砌 筑前铺一层水泥砂浆。
天然状态铲平；或向 基底夯入10cm碎石。
基础施工 基础砌筑
干地基上砌筑
排水砌筑
水下混凝土封底， 再排水砌筑
封底混凝土的最 小厚度：浮筒的 自重不被浮起； 简支板有足够强 度
桩基础施工
人工挖孔灌注桩施工
人工挖孔灌注桩
砖砌孔壁支护
混凝土孔壁支护
浇注混凝土
现场砼灌注
钻孔灌注桩施工工艺
钻孔桩施工
南京大胜关长江大桥
泥浆护壁成孔灌注桩施工现场
灌注桩施工中容易发生的质量问题：
①塌孔 ②斜孔 ③缩孔 ④护筒冒水 ⑤钢筋笼上浮 ⑥断桩 ⑦卡管
用测绳与重锤(水尺)量測深度
30∮
施工:黏性土填筑,由上游至下游合龙。
(2)土袋围堰
适用：水深 ≤3.0m,V＜1.5m/s,河床 渗水小。
构造：顶宽1~2m,外坡1∶0.2~1 ∶ 0.5, 内 坡1 ∶0.5~1 ∶ 1
施工:黏性土填心,袋装松散土60%;错 缝搭长1/3~1/2。
⑶钢板桩 围堰
性能 适用 结构
强度大、防水性好 、能穿透 砾石 、卵石层 、软岩 、风 化岩
立内模 绑扎钢筋 立外模 灌注底节砼及养生 抽垫 下沉 接高 基底清理 封底 井内填充及灌注顶盖板
⑴ 场地准备
要求场地平整，地面与岛面有一定承载力， 否则换填打砂桩
①无水场地 ②浅水场地： ③深水场地：
无围堰土岛 草袋、石笼围堰筑岛、 钢板桩围堰筑岛
⑵ 底节沉井的制造 工序： 场地整平夯实、铺设垫木 、立沉井模板及撑 、绑
水深4~8m，软岩最好， 堰深20m

《桥梁上部结构施工》课件

《桥梁上部结构施工》课件
《桥梁上部结构施工》 PPT课件
欢迎来到《桥梁上部结构施工》这个PPT课件，本课件将向您介绍桥梁上部结 构的施工过程、质量验收和安全注意事项等重要内容。
桥梁上部结构简介
上部结构定义
桥梁上部结构是指桥梁承载车辆和行人荷载的部分，通常由梁、板、桁架等构件组成。
上部结构组成
上部结构通常由主梁、底座、支座、墩台、桥面板等组成，各部分协同工作以保证桥梁的稳 定和安全。
在施工过程中，采取各种安全措施，如安装安全网、设置警示标志等，保障作业人员的 安全。
2 作业人员个人安全
培训施工人员，提高他们的安全意识，让他们熟悉工作环境，并督促他们正确使用个人 防护装备。
集锦案例
成功施工案例分析
通过分析成功的桥梁施工案例，总结出成功施工的 关键要素和经验教训。
失败案例分析
分析失败的桥梁施工案例，找出造成失败的原因和 教训，以避免类似的错误。
3 设备准备
准备好必要的施工设备， 如吊车、振捣机等，确保 施工进程的高效和安全。
上部结构施工流程
1
钢筋加工和预埋件安装
2
对已经搭建好的模板进行钢筋加工和预
埋件安装，确保上部结构的稳固性。
3
结构间连接和修整
4
连接不同构件之间的接缝，进行修整， 以确保桥梁结构的整体完整性和美观。
模板架设
在施工现场搭建模板，为后续的钢筋加 工和混凝土浇注提供施工平台。
混凝土浇注
对模板中的钢筋进行混凝土浇注，逐 施工后的质量验收
通过对已施工完成的上部结构进行全面检查和测试，确保其满足设计和施工标准。
2 检查项目
验收项目包括结构强度、外观质量、防水、抗震等方面，以确保桥梁的使用寿命和安全 性。

桥梁施工质量通病及防治措施PPT课件

桥梁施工质量通病及防治措施PPT课件

浇筑、一次成型；
➢ 严格控制预留钢筋尺寸及位置并按规范要求进行焊接；
➢ 控制立模尺寸，控制好混凝土浇筑及养生过程。
19
5、桥面铺装
桥面基本直接承受荷载，桥面铺装层一般较薄，大多为6-10cm，施工中 控制不好极易在运营期产生早期开裂、破损等。
常见施工质量通病
➢ 钢筋网片锈蚀、弯曲或变形、定位不准、搭接长度不够； ➢ 梁顶面未进行清理； ➢ 桥面混凝土松散、开裂；平整度较差；与梁顶结合较差； ➢ 泄水孔周围混凝土不密实；泄水孔高出桥面；泄水孔被异物堵塞。
钢筋网片搭接长度不足
钢筋网变形
混凝土裂缝
20
5、桥面铺装
泄水孔周围混凝土松散脱落
泄水孔高出桥面，且堵塞
防治措施
➢ 严格按照施工规范进行钢筋网片安装、绑扎；控制钢筋网片顶面标 高；加密钢筋网垫块，或设钢筋支架，保证钢筋网位置
➢ 桥面施工前应对梁顶面进行检查，及时处理梁顶面缺陷，清理松散 的混凝土、浮浆及油迹等杂物并清洗干净，并对钢筋网片除锈处理， 必要时进行人工凿毛；
常见施工质量通病： 预应力钢筋保管不当锈蚀、断裂或因穿束过早产生锈
蚀； 张拉机具未成套校验； 预应力钢筋定位不准； 失效管损坏； 钢绞线发生缠绕； 锚板位置不准； 锚下螺旋筋遗漏或匝数与设计不符。
钢绞线锈蚀
钢绞线扭曲、弯折
波纹管定位不准 7
2、预应力施工
钢绞线间距与设计不符
失效管破损
搭接焊规范焊法
闪光对焊
加工较好的直螺纹
33
8、钢筋加工——钢筋骨架
常见施工质量主要通病
➢ 钢筋数量不足；预埋筋缺失； ➢ 钢筋间距不均匀；箍筋与主筋间隙过大； ➢ 钢筋骨架变形严重； ➢ 扎丝同向。

资料—道路桥梁与施工技术PPT课件

资料—道路桥梁与施工技术PPT课件
第11页/共55页
第12页/共55页
• 2. 中心站集中厂拌法施工 • （二）结合料稳定类基（垫）层 • 1. 水泥稳定类基（垫）层 • （1）水泥稳定土施工前的准备 • 1）原材料准备： • 2）混合料组成设计 • (2)水泥稳定土的施工
第13页/共55页
第14页/共55页
• 1）准备下承层 • 2）施工放样 • 3）备料 • 4）摊铺集料 • 5）拌和 • 6）整型 • 7）碾压 • 8）接缝和“调头”处理 • 9）养生 • 10）中心站集中厂拌法施工
• 7）在石灰土基层上铺筑厚度大于15cm的碎石过渡层 第19页/共55页
• 3. 石灰工业废渣基垫层 • （1）施工准备 • 1）原材料 • 2）混合料组成设计 • （2）石灰工业废渣层的施工
第20页/共55页
第21页/共55页
• 三、沥青路面施工技术 • （一）沥青表面处治施工方法 • （1）清理基层 • （2）洒布沥青 • （3）铺撒矿料 • （4）碾压 • （5）初期养护
第44页/共55页
• 3. 砌筑墩台的施工 • （1）石砌墩台 • （2）砖砌墩台 • （3）墩台帽施工 • 三、桥梁上部结构施工方法 • (一)钢筋混凝土简支梁的制造工艺 • 1. 模板和简易支架 • 2. 钢筋工作 • 3. 混凝土工作
第45页/共55页
• （二）预应力混凝土简支梁桥的制造工艺 • 1. 先张法简支梁的制造工艺 • （1）制作台座 • （2）预应力筋的制备和张拉 • （3）混凝土工作 • （4）放张 • 2. 后张法简支梁的制造工艺 • （1）预应力筋的制备 • （2）预应力筋孔道成型 • （3）预应力筋的张拉工艺 • （4）孔道压浆 • （5）封端
第46页/共55页
• (三)装配式梁桥的安装 • 1.陆地架设法

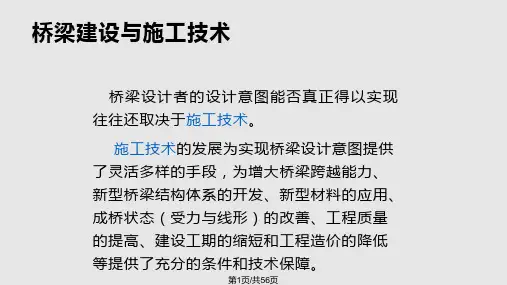

桥梁施工控制技术PPT课件

桥梁施工控制技术PPT课件
第28页/共56页
桥梁主要施工方法与控制内容
预应力混凝土连续刚构桥
连续刚构桥墩为柔性，主梁相对较纤细，悬臂施工 过程中桥墩、主梁的受力安全及稳定性都需特别注意。
连续刚构桥悬臂施工节段多、工期较长，其纵面高程 受多种因素影响，容易出现较大的悬臂标高误差，甚至出 现两相对悬臂端标高相对误差太大，使合拢困难的情况。 若为保证线形而采取措施强迫合拢，必将在结构中产生不 利的附加内力，影响结构受力安全，所以，必须对其标高 进行严格控制，确保成桥线形与内力状态符合要求。
混凝土连续刚构桥易开裂、下挠，混凝土施工工艺与 预应力体系建立需特别注意。
第29页/共56页
桥梁主要施工方法与控制内容
第30页/共56页
桥梁主要施工方法与控制内容
钢梁桥
钢梁桥架设方法很多，主要有整孔吊装法，支架拼装法、 缆索吊拼装法、转体法、顶推法、拖拉法和悬臂拼装法。 拖拉法与悬臂拼装法使用较多。
第19页/共56页
桥梁施工方法与设计的关系
第20页/共56页
桥梁施工与施工设计的关系
第21页/共56页
桥梁施工控制任务与工作内容
桥梁施工控制的任务就是对桥梁施工过程实施控制，确保桥梁在施工 过程中结构的内力和变形始终处于结构容许的安全范围内，确保桥梁施工过 程安全和成桥状态（包括成桥线形与成桥结构内力状态）符合设计要求。
第26页/共56页
桥梁主要施工方法与控制内容
等截面连续梁（板）桥
逐孔现浇要特别注意支架或模架的强度，刚度 与稳定、不断进行的体系转换下结构受力与变形。
先简支后连续施工与简支梁预制安装施工相似， 但桥面系施工往往在已成的连续体系上进行，需注 意梁体的受力变化。
顶推法施工控制的关键包括：梁体预制精度（特 别是梁体底面平整度），顶推同步、临时支墩（如 果 有 ） 的 变 形 、 梁 体 在第顶27页推/共过56页程 中 的 内 力 、 挠 度 变

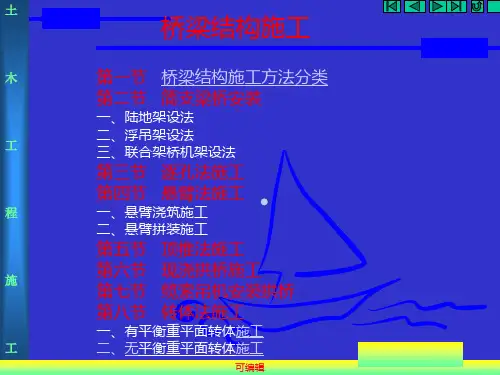

桥梁上部结构施工(图文结合)PPT课件

桥梁上部结构施工(图文结合)PPT课件

程 门式吊车拼装、水上浮吊拼装、 高空悬拼等。图 (a)是用沿轨
道移动的伸臂吊机进行悬拼的
施 示意图。图(b)是用拼拆式活 动吊机进行悬拼的示意图。图
(c)是用缆索起重机吊运和拼装
块件的示意图。 工
可编辑
高空悬臂拼装
土
第四节 悬臂法施工
木
悬拼过程中的接缝形式有湿接缝、干接缝、半干接缝和胶接缝等几种。图(a)为湿
法从施工技术方面可以分为 工 用临时支承组拼预制节段逐
孔施工、使用移动支架逐孔
现浇施工(移动模架法)、整
程 孔吊装或分段吊装的逐孔施
工。移动模架法是逐孔施工
法中应用较多的一种，主要
施 用于建造孔数多、桥跨较长、 桥墩较高及桥下净空受到约
束的桥梁。支架分为落地式
和梁式，如图所示。 工
可编辑
使用移动支架逐孔现浇施工 (a)落地式支架；(b)梁式支架
浮式吊车
程
装梁船
施
牵引船
工
浮吊架设法
可编辑
土
第二节 简支梁桥安装
Hale Waihona Puke 木 三、联合架桥机架设法联合架桥机架设法是高空架设法的一种。如图所示，联合架桥机的构造主要由
三部分组成：钢导梁、门式吊车和托架(又称蝴蝶架)。在架梁前，首先要安装钢导
梁，导梁顶面铺设供平车和托架行走的轨道。预制梁由平车运至跨径上，用龙门架
可编辑
土
第一节 桥梁结构施工方法分
类
木
干地施工 自然
基础施工
筑岛\围堰
工
桥 梁
船
水域施工
水中支架
结
墩台施工 就地浇筑
构
拼装预制件
程
施

公路工程桥梁PPT课件

公路工程桥梁PPT课件

桥梁的分类
按全长和跨径 : 特大桥,大桥,中桥,小桥。 按承重材料:圬工桥,钢筋混凝土桥,预应力
混凝土桥,钢桥和木桥。 按跨越障碍的性质:跨河桥,跨线桥,高架桥
和栈桥 按上部结构的行车道位置:上承式桥, 中承
式桥和下承式桥。
桥梁基础
桥梁基础： 刚性基础 桩基础(沉入桩和灌注桩) 管柱 沉井 地下连续墙
荷载等
模板刚度
结构表面外露的模板,挠度为模板构件跨 度的1/400
结构表面隐蔽的模板, 挠度为模板构件跨 度的1/250
钢模板的面板变形为 钢模板的钢棱和柱箍变形为L/500和
B/500(其中L为计算跨径,B为柱宽)
桥梁基础构造特点
刚性基础：整体性好，但埋深小。
桩基础: 埋置深度大。
拱桥轻型桥墩
带三角杆件的单向推力墩：在桥不太高 的旱地上采用。
悬臂式单向推力墩：适用于两铰双曲拱 桥。
拱桥轻型桥台
八字形桥台：桥下需要通车或过水。 U字形桥台：较小跨径的桥梁。 背撑式桥台：较大跨径的高桥和宽桥。 靠背式框架桥台：在非岩石地基上修建。 组合式桥台：适合各种地质条件。 空腹式桥台： 齿褴式桥台：
必须验算基础沉降的情况
但对于下列情况 , 必须验算基础的沉降 , 使其不大于 规定的容许值。
➢ 修建在地质情况复杂、地层分布不均或强度较小的软 蒙古土地基及湿陷性黄土上的基础。
➢ 修建在非岩石地基上的拱桥、连续梁桥等超静定结构 的基础 ; 当相邻基础下地基土强度有显著不同或相邻 跨度相差悬殊而必须考虑其沉降 差时 ;
梁桥轻型桥墩
钢筋混凝土薄壁桥墩 : 体积小、结构轻巧 , 比重 力式桥墩可节约巧工量 70% 左右。
柱式桥墩 : 由分离的两根或多根立柱 ( 或桩柱 ) 组成 , 是公路桥梁中采用较多的桥墩形式之一。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
49
湿接缝：预应力混凝土梁体分块预制，悬臂拚装成大跨度连续
梁，梁体间采用现浇混凝土把梁块连成整体的接缝。
干接缝：预制好的砼用特殊的黏合剂粘上的 在干接缝施工中,节
段之间一般选用无溶剂型环氧树脂胶结剂将相邻的2块梁段粘结 成一个整体,它主要起润滑、锚栓、防水、传递应力等作用。
胶接缝：用环氧树脂作为胶结材料
19
二、装配式墩台施工 装配式墩台的主要特点：可以在预制场预制构
件，受周围外界干扰少，但相对来说对运输、 起重机械设备要求高。 施工工序：预制构件——安装连接与混凝土填 缝 关键：拼装接头
20
10.2 梁式桥施工
梁式桥的组成
上部结构通过
支上部座结与构墩台连接
21
概念：在竖向移动式 荷载作用下无水平反 力的结构体系。
组合体系桥
吊桥
9
概述
一、桥梁施工方法概述 （一）桥梁基础施工 桥梁基础由于在地面以下或水中，涉及水和岩
石的问题，就基础的施工方法而言，则是针对 具体的结构形式，无统一的模式。 （二）桥梁墩台施工 石砌墩台、就地浇筑式墩台和预制装配式墩台
10
（三）桥梁上部结构施工 桥梁上部结构的施工方法总体上可以分为就地浇筑法
类型：简支梁式、连 续梁式、悬臂梁式
受力特点：梁作为受弯构件 由梁跨两端支座（桥墩或桥 台）支撑着。
22
简支梁桥
锚梁
悬臂
挂梁
伸臂梁桥
连续桁架梁桥。 支承在三个点 以上的桥梁。
23
截面结构形式
实心板梁
空心板梁
短肋板梁
箱型梁
24
支座连接
25
梁式桥 施工特点
2 1
3
26
引桥桥墩完成
引桥主梁吊装
30
二、支架、模板的设计 （一）设计荷载与有关规定 （二）预拱度的设置 当结构自重和汽车荷载（不计冲击力）产生的
向下挠度超过跨径的1／1600时，钢筋混凝土 梁、板的底模板应设预拱度，预拱度值应等于 结构自重和1／2汽车荷载（不计冲击力）所产 生的挠度。纵向预拱度可做成抛物线或圆曲线。
31
三、施工要点 （一）施工准备 （二）混凝土的制备 （三）混凝土的浇筑 1、施工工作缝的设置 2、混凝土的浇筑 四、混凝土养护、预应力筋张拉及模板拆除
32
10.2.2 预制安装施工法
一、预制构件的划分和预制 （一）预制构件的划分 空心板梁、T梁和单室箱梁 （二）梁体预制 预制构件常用形式为：钢筋混凝土梁、先张法
—下放吊箱围堰至设计标高，并固定于定位桩 上——插打基桩——灌注水下封底混凝土—— 抽水——灌注基础承台及墩身混凝土——拆除 吊箱围堰上部
14
围堰施工 施工围堰属于临时性围堰范畴，其主要作用是
确保主体工程及附属设施在修建过程中不受水 流侵袭，保证正常施工条件。为此，临时围堰 的修筑，是根据主体工程所在位置、现场情况 和实际需要进行布置，表列仅属于例，围堰修 筑还必须对施工期间各种影响（雨水、潮汐、 风浪、季节等）和航行、灌溉等有关因素一并 加以考虑。
41
DF50/150型架桥机
济南环城跨线立交； 40m跨简支梁；100T/片;1998/05;
42
10.2.3 悬臂施工法
悬臂施工主要有：悬臂拼装法及悬臂浇筑法 悬臂拼装法：利用移动式或固定式悬拼吊机逐步
将预制梁段起吊就位，以环氧树脂作接缝材料， 通过对预应力钢束施加应力，使各梁段连接成 整体。 悬臂浇筑法：采用移动式挂篮作为主要的施工设 备之一，以桥墩为中心，对称向两岸利用挂蓝 逐段浇筑梁段混凝土，待混凝土达到要求强度 后，张拉预应力束，再移动挂篮，进行下一节 段的施工。
15
施工准备
场地平整或筑岛
铺垫
拼装钢刃脚
安装支撑排架及底模
立内模
绑扎钢筋
沉
井
立外模
施
灌注底节砼及养生
工
工
抽垫
艺
下沉
接高
基底清理
封底
井内填充及灌注顶盖板
测量放线
清除堰底处河床上的 淤泥杂物
堆码装土竹笼或草袋
围
粘土填心
堰
施
抽水
工
工
施工堰内其余项目
艺
围堰拆除
16
10.1.2 墩台施工
一、现浇钢筋混凝土桥墩施工 （一）模板 钢筋混凝土墩台施工方法主要是现场就地浇筑
46
2、＃0节段的临时固结及支承措施 （1）将0号节段与桥墩用钢筋或预应力筋临时固结，
完工后切断； （2）在桥墩一侧或两侧加设临时支承或支墩； （3）将0号节段临时支承在扇形或门式托架二侧； （4）临时支承可用硫横水泥砂浆块、砂筒或混凝土块
等，以便结构体系转称时较方便地释放临时固定措施。 支承强度需经验算。
36
MQ75/22型门式起重机
37
DCY450型运梁车
运载能力450T，转弯半径40m,轮胎数112，适应纵坡3%
38
运梁机运梁
39
DF40/100架桥机
最大适用跨径/最大起重量=40/100;陕西白水河桥; 1998/10
40
DF35/80型架桥机
山西太旧高速榆次1-2#桥。1999/09。
土木工程施工
桥梁
市政
1
10 桥梁工程施工
2
知识回顾：桥梁工程基本知识
(一）桥梁的基本组成与体系
3
4
5
6
（二）桥梁的主要类型 1. 梁式桥（Beam Bridae）
7
2. 拱桥（Arch Bridse） 3. 刚架桥（Rigid Frame Bridge）：
刚架桥
拱桥
8
4. 吊桥（Suspension Bridge） 5. 组合体系桥（Combined System Bridge）
73
二、顶推设备和顶推力的确定 三、顶推施工法工艺 1、单向顶推法 多点（分散）顶推 该法设置的抵抗顶推装置反力的反力台，多点
66
概况－桥例－3 陕西狄家河铁路桥，4x40米，国内首次采用 顶推施工混凝土连续梁，设置30米长导梁
67
概况－桥例－4 美国美因河桥，全长1132米，两边顶推，辅助缆
68
概况－桥例－5 使用体外预应力（法国）
69
概况－桥例－6 非洲南部的科马提河桥
70
顶推施工一般程序（1）
71
a)顶梁
混凝土的墩台构件。 墩台模板的类型主要分为：拼装式模板、滑升
模板、翻模和爬模
17
（1）拼装式模板 （2）整体吊装模板 （3）滑升模板 （4）爬升模板 （5）翻升模板
18
（二）混凝土浇筑 桥梁墩台具有垂直高度较高，平面尺寸相对较
小的特点，因此其混凝土的浇筑方法有别于梁 或承台等构件的混凝土浇筑方法。 混凝土运输：水平距离＋垂直运输距离 混凝土的拌和、运输及浇筑：速度＞墩台混凝 土体积/配制混凝土的初凝时间 （三）镶面 花岗岩、大理石作为镶面材料
43
44
一、墩顶梁段（＃0块）的施工
悬臂浇筑或悬臂拼装施工，0号块（墩顶梁段） 均在墩顶托架上现场浇筑，并在施工过程中临 时锚固，使0号块能承受桥墩两侧悬臂施工时 产生的不平衡力矩。
为了拼装挂篮或吊机，需在墩柱两侧先采用支 撑托架浇筑一定长度的梁段（即起步段或称起 步长度）。其施工托架可根据墩身高度、承台 型式和地形情况，分别支承在墩身、承台或经 过加固的地面上。
预应力混凝土梁和后张法预应力混凝土梁
33
二、预制梁的安装 （一）起重机架设法 （二）架桥机架设法 （三）支架架设法 （四）简易机具组合架设法 三、结构的连接措施 连接部位：墩顶处、0.2L处和跨中。
34
MQ75/22-8型门式起重机
35
MQ系列门式起重机
MAX起吊能力150T；MAX起升高度8m；适合于预制梁安装就位。
面应平整、光滑，多次重复使用的木模应在内侧加钉 薄铁皮； 3、木模的接缝可做成平缝、搭接缝或企口缝，采用平 缝时，应采取措施防止漏浆，木模的转角处应加嵌条 或做成斜角。
29
钢模： 1、宜采用标准化、系列化和通用化的组合模
板，组合钢模板的设计和施工应符合国际 GBJ214－82组合钢模板技术规范的规定； 2、钢模板及其配件应按批准的加工图加工， 成品经检验合格后方准使用。
12
三、桥梁工程施工的内容与一般程序
施工组织设计
施工准备
施工测量
基坑开挖
基础施工
墩台施工
上部构造施工
桥面构造施工
桥梁施工基本程序
13
10.1 桥梁基础施工 10.1.1 基础施工
一、桩基础施工 水中预制桩基础，一般采用围堰、套箱等方法
施工 围堰法： 浮运吊箱围堰至墩位——插打围堰外定位桩—
47
二、悬臂拼装法 （一）悬臂节段的预制、运输 1、预制方法：长线或短线立式预制方法 2、节段运输：场内运输、块件装船、浮运
48
（二）节段的悬臂拼装 1、悬拼方法 （1）悬臂吊机拼装法 （2）连续桁架拼装法 （3）起重机拼装法 2、接缝处理和拼装程序 接缝：湿接缝、干接缝和胶接缝 3、穿束及张拉
45
1、施工托架 （1）托架布置示意图
（2）托架采用、布置要求 施工托架有扇形、门式等，托架可采用万能杆件、贝
雷钢梁、钢筋混凝土等构件拼装。 托架的长度视拼装挂篮（吊机）的需要和拟浇节段长
度而定。横桥向的宽度一般应比箱梁翼板宽出1.0～ 1.5以便设立箱梁边肋的外侧模板，托架顶面应与箱梁 底面纵向线型的变化一致。
横梁、吊杆和承重梁的固定以及活动支承 （二）支承式活动模架施工
59
平阳特大桥一部移动模架施工
移动模架拼装图示
60
平阳特大桥一部移动模架施工
底腹板钢筋及内模安装图示
