拉森钢板桩设计方案计算书

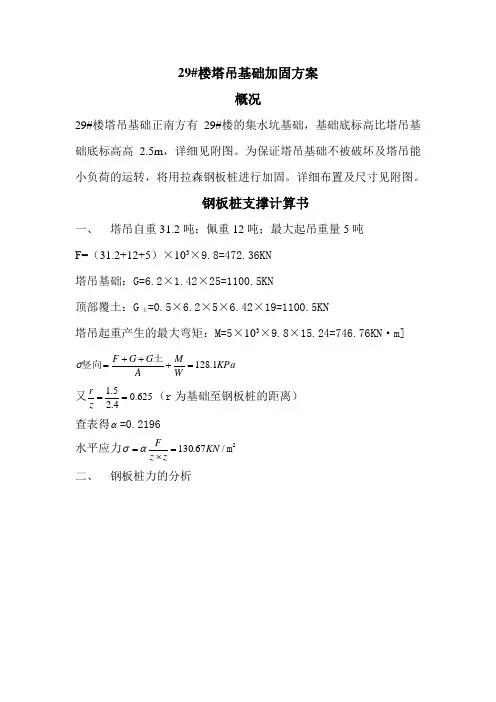

拉森钢板桩设计计算书

（1）钢板桩的设置位置要符合设计要求，便于基础施工，即在基础最突出的边缘外留有支模、拆模的余地。

（2）基坑护壁钢板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准钢板桩的利用和支撑设置。各周边尺寸尽量符合板桩模数。

（3）整个基础施工期间，在挖土、吊运、扎钢筋、浇筑混凝土等施工作业中，严禁碰撞支撑，禁止任意拆除支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。

2 工艺流程

根据施工图及高程放设沉桩定位线 → 引孔的施工→沉桩位置沟槽开挖1m

深 → 根据定位线设置沉桩导梁 → 整修、平整施工机械行走道路 → 钢板桩

插入和预打 → 静压钢板桩 →静压机行走路线处沟槽的平整→钢管桩的静压施

工→挖除地表面1.0m厚土及放坡 →开挖至第一道围檩位置 → 设置围檩及支

撑→开挖至第二道围檩位置 → 设置围檩及支撑→土方开挖 →割除并吊出上部

的钢管桩（可根据钢管桩每节的长短进行工序的调整）→施工桥台至第二道支

撑下0.5m处 → 填土及拆除第二道围檩及支撑 →施工桥台至第一道支撑下

0.5m处 → 填土及拆除第一道围檩及支撑 →主体结构施工完成 →回填土 →

拔除钢板桩 →在桩的缝隙处用细砂回填密实

在施工过程中采用集水明排方式排出坑底汇水。

3 操作工艺

（1）打桩机械

主机采用静压机，噪音及振动较小。围檩、支撑、板桩吊装采用25t汽车

吊。板桩围堰施工采用测量定位、屏风式打入的施工方法。

（2）钢板桩的检验及矫正

对进场的钢板桩按出厂标准进行检验，应对外观质量进行检验，包括长

度、宽度、厚度、高度等是否符合设计要求，有无表面缺陷，端头矩形比，垂

直度和锁口形状等。验收标准：①高度允许偏差±8mm；②宽度绝对偏差

+10mm；③弯曲和挠度用2m长锁口榉板顺利通过全长挠度＜1%；④桩端平面应平

整；⑤钢板背面及锁口应光滑无阻。

使用千斤顶、大锤和氧气、乙炔等工具材料完成包括端部修整、桩体矫

曲、扭曲及局部变形矫正、锁口变形矫正。锁口检查的方法：用一块长2～3m的

同类型、同规格的钢板桩作标准，将所有同型号的钢板桩做锁口通过检查。检

查采用卷扬机拉动标准钢板桩平车，从桩头至桩尾作锁口通过检查。对于检查

出的锁口扭曲及“死弯”进行校正。对于锁口已打坏且无法修正的、桩身扭曲

变形的应弃之不用。

为确保每片钢板桩的两侧锁口平行。同时，尽可能使钢板桩的宽度都在同

一宽度规格内。需要进行宽度检查，方法是：对于每片钢板桩分为上中下三部

分用钢尺测量其宽度，使每片桩的宽度在同一尺寸内，每片相邻数差值以小于1

为宜。对于肉眼看到的局部变形可进行加密测量。对于超出偏差的钢板桩应尽 量不用。

锁口润滑及防渗措施，对于检查合格的钢板桩，为保证钢板桩在施工过程

中能顺利插拔，并增加钢板桩在使用时防渗性能。每片钢板桩锁口都须均匀涂

以混合油，其体积配合比为黄油：干膨润土：干锯末＝5：5：3。

（3）钢板桩吊运

装卸钢板桩宜采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，并

应注意保护锁口免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采

用钢索捆扎，而单根吊运常用专用的吊具。

（4）钢板桩堆放

钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚

固的场地上，并便于运往打桩施工现场。堆放时应注意：

①堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；

②钢板桩应分层堆放，每层堆放数量一般不超过5根，各层间要垫枕木，

垫木间距一般为3-4M，且上、下层垫木应在同一垂直线上，堆放的总高度不宜

超过2M。

（5）拉森桩的打设和拔桩

1)打设前的准备工作

① 测量放线、场地平整、挖槽

根据平面布置图测量放线，并将轴线延至施工场外以利于观测和检验。打

桩前先将施工影响区域内的杂物和荷载清除干净，按设计钢板桩位置向外移动

10cm定出施打钢板桩轴线，在钢板桩轴线处开挖80cm宽1.0m深的沟槽。

②导梁支架安装

在钢板桩施工中，为保证沉桩轴线位置的正确和桩的竖直，控制桩的打入

精度，防止板桩的屈曲变形和提高桩的贯入能力，一般都需要设置一定刚度

的、坚固的导向架，亦称“施工围檩”。为保护钢板桩垂直打入后板桩墙面平

直，打设方法选用屏风法施工。导向架采用单层双面形式，通常由导梁和围檩

桩等组成，围檩桩的间距一般为2.5～3.5m，双面围檩之间的间距不宜过大，一

般略比板桩墙厚度大8～15mm。导梁采用支护结构中使用的围檩，每10—20块

钢板桩组成一个施工段，对每一个施工段，先将其两端1—2块钢板桩打入，严

格控制其垂直度，用电焊固定在导梁上，然后从一端开始逐块插打，为防止打

入时钢板桩扭转，造成钢板桩前的锁口，或者在钢板桩与导梁之间的两边空隙

内设一只定榫滑轮支架，阻止板桩下沉中的转动。

安装导梁支架时应注意以下几点：采用经纬仪和水平仪控制和调整导梁的

位置；导梁的高度要适宜，要有利于控制钢板桩的施工高度和提高施工工效；

导梁不能随着钢板桩的打设而产生下沉和变形；导梁的位置应尽量垂直，并不

能与钢板桩碰撞。

2)钢板桩打设

采用屏风式打入法施工，该方法不易使板桩发生屈曲、扭转、倾斜和墙面

凹凸，打入精度高，易于实现封闭合拢。

用打桩机将钢板桩放至插桩位置，插桩时锁口对准。每一流水段落的第一

块钢板作为定位桩，应先沿钢板桩的行进方向反向倾斜8度左右，再把桩沉至离

地面0.5M左右停止。（防止施工打第二根桩时因磨擦过剧而把第一根桩带入土

中）。然后吊第二根、第三根逐步插打。

为防止打桩时把相邻的已打至标高的桩因摩擦作用而带入土中，要求每打

好一根桩就要在顶部用电焊与相邻的桩固定，连接成一片，加大抗摩擦力。

为保证桩的垂直度，钢板桩应测导向围檩施工打，用两台全站仪加以控

制，为防止锁口中心线位移，可在打桩行进方向的钢板桩锁口处设卡板，阻止

板桩位移，同时在围檩上预先标出每块钢板桩位置，以便随时检查纠正。打桩

开始第一、二块钢板桩的打设位置和方向要精确，使起导向样板的作用，故每

入土1M测量一次。在插打过程中随时测量监控每块桩的斜度不超过1.5%，出现

倾斜和锁口结合部有空隙，可用轴线修正法修正，如发现过大倾斜时，要用钢

丝绳拉住桩身，边拉边打逐步纠正。当偏斜过大不能用拉齐方法调正时，拔出

重打。

钢板桩桩位允许偏差：垂直围檩中心线，允许偏差100+0.01H(mm)；沿围檩

中心线，允许偏差150+0.01H(mm)。其中H为原地面标高与桩顶标高的距离。

3)土方开挖

①土方开挖应分层分区连续施工，并对称开挖。

②土方开挖时同时进行集水明排水，保证基坑内无水，便于挖土，机械进

出口通道及四周采用换填并铺垫钢板以扩散压力，减小侧压力。

③基坑周边（约一倍桩长）范围内严禁堆载。

④地面及坑内设排水措施。

⑤开挖过程中注意支护体系的变形观察。

⑥基坑内作业时，有专职安全员负责。

在基坑开挖过程中需要注意的问题：挖土和支撑的架设施工过程必须紧密

配合，挖土过程要保证安全的前提下，迅速为支撑施工创造工作面，支撑结构

必须能较快地产生整体刚度或预紧力，两者配合就能有效地控制围护体系在受

力后的变形。施工中切不可超挖和不及时施加支撑，土方施工要求分层均匀高

效，以使支护结构处于正常的受力状态。

4)围檩及支撑安装

钢板桩施打就位后进行土方开挖，土方开挖至型钢支撑下1.0M处时，进行

围檩、支撑施工。围檩及支撑根据设计位置在钢板桩内壁上焊围檩托架（即牛

腿，间距3M左右）

5)钢板桩的拔除

第一章 11 安全保护措施

（1 ）一般规定

进入现场必须佩戴安全帽，不准穿拖鞋、高跟鞋、裙子，不得赤膊作业，

不准吸烟。高空作业必须系好安全带，穿防滑鞋。施工时不得嘻戏、打闹。

我们在本工程所应用的所有临时供电、安全防护材料，均将符合国家、地

方规定，优先使用指定产品和推荐产品。对所使用产品将根据有关规定进行检

验，并保留各种检验证明。

安全防护设施的验收应按类别逐项查验，并做出验收记录。凡不符合规定

者，修整合格后再行查验。施工工期内还应定期进行抽查。

(2)施工机械管理

现场施工机械由我公司负责安装、调试、维修、保养、拆除，工程经理部

设机械设备部负责管理，包括对机械设备的日常检查、使用状态检查。所有大

型机械建立管理档案，包括安装与拆除方案、管理台帐、机械安全使用技术交

底、机械运转记录、机械维修保养记录、班前检查记录、交接班记录等，所有

记录均要如实填写，交底记录必须要本人签名。

严禁拆除机械设备上的自动控制机构、力矩限位器等安全装置，及监测、

指示、仪表、警报器等自动报警、信号装置。新购或经过大修、改装和拆卸后

重新安装的机械设备，必须按原厂说明书的要求进行测试和试运转。处在运行

和运转中的机械严禁对其进行维修、保养或调整等作业，其调试和故障的排除

应由专业人员负责进行。

机械设备的操作人员必须身体健康，并经过专业培训考试合格，在取得有

关部门颁发的操作证或驾驶执照、司炉证、特殊工种操作证后，方可独立操

作。

在有碍机械安全和人身健康场所作业时，机械设备应采取相应的安全措

施。操作人员必须配备适用的安全防护用品，并严格贯彻执行《中华人民共和

国环境保护法（试行）》。工程经理部要为机械作业提供道路、水电、临时机

棚或停机场地等必须的条件，并消除对机械作业有妨碍或不安全的因素；夜间

作业设置有充足的照明。

(3)其他小型机械安全使用注意事项

潜水泵放入水中，或提出水面，应先切断电源，严禁拉拽电缆或出水管。

混凝土振捣器作业转移时，电动机的导线应保持有足够的长度和松度。严

禁用电源线拖拉振捣器。混凝土振捣器操作人员必须穿戴绝缘胶鞋和绝缘手
