综合布线系统施工要点1.工作区子系统工作区布线子系统由终端设备连接到信息插座的连线和信息插座组成。
a）工作区子系统信息插座安装位置确定：对于办公室和展厅环境而言，办公空间有大开间，也有四壁的小房间。
对这两种形式下的工作区子系统的设计米用两种不同的办法。
小房间不需要分隔板，信息插座只需安装于墙上；通常按每8-12平方米1个双孔。
对于大开间而言，要使用分隔板将大开间分成若干个小工作区，对信息插座的选用、安装方法、安装位置就受分隔板使用的影响，因为分隔板可能会时常移动。
对于分隔板的使用，信息插座安装可有四种形式。
下面来说明这四种形式的安装方法：1信息插座安装于地面上。
要求安装于地面的金属底盒应当是密封的。
防水、防尘并可带有升降的功能。
此方法对于设计安装造价较高。
并且由于事先无法预知工作人员的办公位置，也不知分隔板的确切位置，因此灵活性不是很好。
2信息插座安装于分隔板上。
此方法适于分隔板位置确定以后，安装造价较为便宜。
3信息插座安装于墙上。
此方法在分隔板位置未确定情况下，可沿大开间四周的墙面每隔一定距离均匀地安装RJ45埋入式插座。
此方法比前两种方式，无论在造价、移动分隔板的方便性、整洁度、安装和维护造价上都是比较好的。
4信息插座安装在吊顶上。
此方法用于楼宇自动控制系统、监控系统、门禁系统等，采用M 系列模块盒，放置在吊顶棚上，与探头、摄像头、控制器通过跳线相连接。
RJ45埋入式信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边沿线距地板水平面30cmb）工作区信息出口（10）数量的确定及选型：工作区由终端设备连接到信息插座的连线和信息插座所组成。
通过插座即可以引出电话也可以连接数据终端。
在RJ45插座内不仅可以插入数据通讯通用的RJ45接头，也可以插入电话机专用的RJ12插头。
信息出口（IO）采用的是双孔模块插座，为拆装灵活的M100BH（CA「5模块式8PIN 信息插座。
该插座具有性能高、尺寸小、安装简便等特点，其输入、输出线的线规都符合EIA/TIA 568标准。

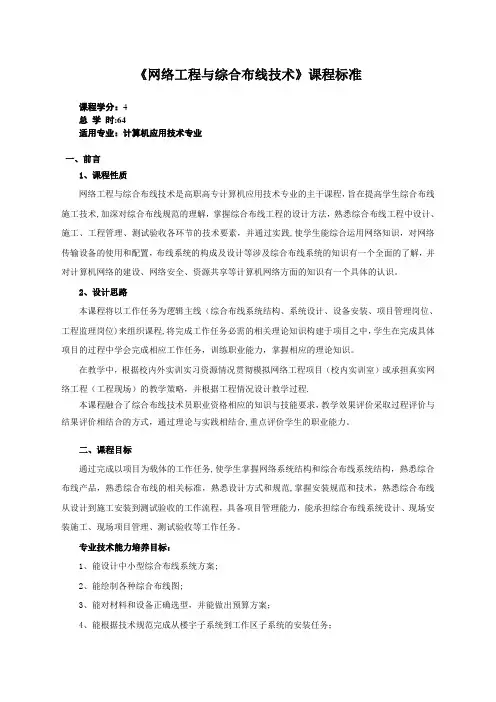

《网络工程与综合布线技术》课程标准课程学分：4总学时:64适用专业：计算机应用技术专业一、前言1、课程性质网络工程与综合布线技术是高职高专计算机应用技术专业的主干课程，旨在提高学生综合布线施工技术,加深对综合布线规范的理解，掌握综合布线工程的设计方法，熟悉综合布线工程中设计、施工、工程管理、测试验收各环节的技术要素，并通过实践,使学生能综合运用网络知识，对网络传输设备的使用和配置，布线系统的构成及设计等涉及综合布线系统的知识有一个全面的了解，并对计算机网络的建设、网络安全、资源共享等计算机网络方面的知识有一个具体的认识。
2、设计思路本课程将以工作任务为逻辑主线（综合布线系统结构、系统设计、设备安装、项目管理岗位、工程监理岗位)来组织课程,将完成工作任务必需的相关理论知识构建于项目之中，学生在完成具体项目的过程中学会完成相应工作任务，训练职业能力，掌握相应的理论知识。
在教学中，根据校内外实训实习资源情况贯彻模拟网络工程项目（校内实训室）或承担真实网络工程（工程现场）的教学策略，并根据工程情况设计教学过程.本课程融合了综合布线技术员职业资格相应的知识与技能要求，教学效果评价采取过程评价与结果评价相结合的方式，通过理论与实践相结合,重点评价学生的职业能力。
二、课程目标通过完成以项目为载体的工作任务,使学生掌握网络系统结构和综合布线系统结构，熟悉综合布线产品，熟悉综合布线的相关标准，熟悉设计方式和规范,掌握安装规范和技术，熟悉综合布线从设计到施工安装到测试验收的工作流程，具备项目管理能力，能承担综合布线系统设计、现场安装施工、现场项目管理、测试验收等工作任务。
专业技术能力培养目标：1、能设计中小型综合布线系统方案;2、能绘制各种综合布线图;3、能对材料和设备正确选型，并能做出预算方案；4、能根据技术规范完成从楼宇子系统到工作区子系统的安装任务；5、能编制施工方案，对施工项目从人员、技术、安全、进度和质量等方面进行管理和监理;6、能根据设计方案和验收标准对工程进行测试和验收。
综合布线系统工程的主要施工技术措施及施工方法（一）线槽、线管施工1、预埋盒（1）、预埋盒底边离装修后地面300mm高，应与墙体可靠牢固，边框应横平紧直。
（2）、盒口与装修后墙面平齐（凹进去时，应小于5mm），并与线管固牢。
（3）、预埋盒附近应该有电源插座，且离开电源大于150mm。
（4）、两个并排的预埋盒之间若用线管连接，线管在预埋盒及线槽内露出部分应小于5mm（含管口护套）。
2、线管（1）、线管在吊顶内走捷径沿墙暗埋，并与DVD插座预埋盒相连接。
敷设中应尽量减少弯头数目，一般从预埋盒到水平线槽之间的弯头数目小于3个，否则应加分线盒。
（2）、线管弯头处的转弯半径不能太小，应大于50mm。
（3）、线管在吊顶内敷设时，与楼顶、梁等固定点不应太少，以免下坠，两固定点间距离应小于2m。
（4）、线管与线槽和预埋盒要固牢（螺母固定或焊接），并在管口处套上塑料护套。
（5）、线管敷设应该避开强电线路、日光灯和动力设备以及障碍物。
（6）、所有线管在敷设时，管内应预留铁丝16#，以便于敷设电缆。
（7）、两段线管连接时，两端管口应平齐，管内应无杂物，外套管应与两管焊牢。
3、水平线槽（1）、两段线槽的连接：要加厚度为1.5-2mm的水平线槽连接件，包在水平线槽接缝处，用圆头螺钉（头在线槽内尾朝外）固牢。
（2）、线槽的支撑：每米长设一个三角架支撑点，三角架不应脱离线槽。
（3）、线槽走势：应该避开强电线路、日光灯和动力设备，避开障碍物时要平滑过渡，不能有陡变或扭曲现象。
（4）、弯通、三通应该有过渡段，保证线缆有较大的转弯半径。
（5）、水平线槽应可靠接地。
4、垂直线槽垂直线槽安装在线槽架上，垂直干缆固定在线槽内的线缆桥架上，垂直线槽不应承担垂直干缆的重量，并应可靠接地。
