综合布线工程施工

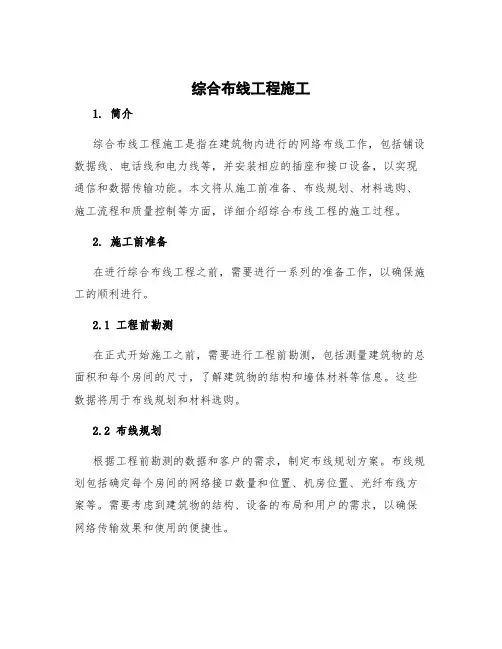

综合布线工程施工1. 简介综合布线工程施工是指在建筑物内进行的网络布线工作，包括铺设数据线、电话线和电力线等，并安装相应的插座和接口设备，以实现通信和数据传输功能。

本文将从施工前准备、布线规划、材料选购、施工流程和质量控制等方面，详细介绍综合布线工程的施工过程。

2. 施工前准备在进行综合布线工程之前，需要进行一系列的准备工作，以确保施工的顺利进行。

2.1 工程前勘测在正式开始施工之前，需要进行工程前勘测，包括测量建筑物的总面积和每个房间的尺寸，了解建筑物的结构和墙体材料等信息。

这些数据将用于布线规划和材料选购。

2.2 布线规划根据工程前勘测的数据和客户的需求，制定布线规划方案。

布线规划包括确定每个房间的网络接口数量和位置、机房位置、光纤布线方案等。

需要考虑到建筑物的结构、设备的布局和用户的需求，以确保网络传输效果和使用的便捷性。

2.3 材料选购根据布线规划方案，选购适合的材料和设备。

主要包括数据线、电话线、电力线、插座、接口设备、机柜等。

在选购材料时，要考虑其品质、性能和适用性，确保施工质量和使用寿命。

2.4 施工计划制定详细的施工计划，包括每个施工阶段的时间安排、人员配备和工作内容等。

施工计划应合理安排时间，确保施工进度和质量。

3. 施工流程综合布线工程的施工流程主要包括线路铺设和设备安装两个阶段。

下面将详细介绍每个阶段的施工步骤。

3.1 线路铺设3.1.1 打开墙面根据布线规划方案，在墙上打开布线孔，为线路的铺设做准备工作。

3.1.2 线缆预埋在打开的布线孔中，预埋数据线、电话线和电力线等线缆，确保线缆的固定和整齐。

3.1.3 线缆标识在线缆上标识好房间号和线缆功能等信息，方便后续的维护和管理。

3.1.4 线缆布设将线缆依照布线规划方案进行布设，保持线缆的整齐和美观。

3.1.5 线缆固定采用合适的固定方式，将线缆固定在墙壁或地板上，确保线缆的稳固和安全。

3.2 设备安装3.2.1 接口设备安装根据布线规划方案，在每个房间安装相应的接口设备，如网络插座、电话插座和电源插座等。

模块五综合布线工程施工技术[93页]

五
模块
项目二施工方案编制
施工安装与管理要点铺设水平UTP线缆、垂直主干大对数电缆、光纤时应做好线缆两头的标记，布放线缆时应注意：不能超过线缆牵引力要范围，线缆布放时应有冗余。在楼层配线间UTP电缆预留一般为3至6米；工作区为0.3至0.6米；光缆在设备端预留长度一般为5至10米；有特殊要求的应按设计要求预留长度；在同一线槽内包括绝缘在内的导线截面积总和应该不超过内部截面积的40%；线缆的布放应平直、不得产生扭绞，打圈等现象，不应受到外力的挤压和损伤；电缆桥架内线缆垂直敷设时，在线缆的上端和每间隔1.5m处，应固定在桥架的支架上，水平敷设时，直接部份间隔距施3~5m处设固定点。在线缆的距离首端、尾端、转弯中心点处300~500mm
模块五

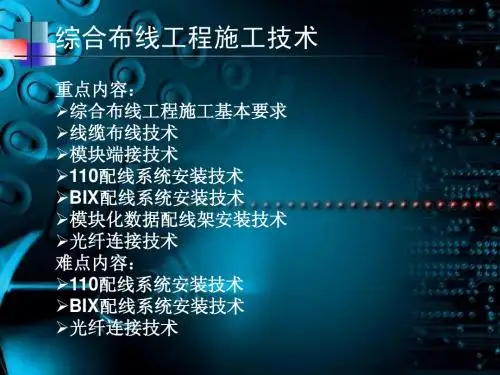

综合布线工程施工技术
学习任务一施工准备
知道施工准备的内容、方法与步骤，会编制综合布线工程施工方案
项目一熟悉工程设计和施工图纸
施工人员应详细阅读综合布线系统工程设计文件和施工图纸，了解设计内容及设计意图，明确工程所采用的设备和材料，明确图纸所提出的施工要求，熟悉和工程有关的其他技术资料，如施工及验收规范、技术规程、质量检验评定标准以及制造厂提供的资料（包括安装使用说明书、产品合格证和测试记录数据等）。
五
模块
于10倍。
9、光缆与电缆同管敷设时，应在暗管内预置塑料子管。将光缆敷设在子管内，使光缆和电缆分开布放。子管的内径应为光缆外
径的2.5倍。
金属线槽安装要求
1、线槽的规格尺寸、组装方式和安装位置均应按设计规定和施工图的要求。线缆桥架底部应高于地面2.2m及以上，顶部距建筑物楼板不宜小于300mm，与梁及其他障碍物交叉处间的距离不宜小于50mm。 2、线缆桥架水平敷设时，支撑间距宜为1.5～3m。垂直敷设时固定在建筑物结构体上的间距宜小于2m，距地1.8m以下部分应加

综合布线施工工艺

综合布线施工工艺1. 什么是综合布线综合布线是指将建筑物中的电话、计算机网络和其他数据传输系统的布线组装起来，形成一个可以方便地增加、改建和维护各种通信设备的网状结构。

综合布线系统能够满足多种通信设备直接互连、同步操作和互启动的需要。

2. 综合布线施工工艺综合布线施工工艺包括三个部分：预先规划、施工和测试。

2.1 预先规划预先规划是综合布线施工的重要步骤。

它包括下面的主要内容：2.1.1 根据实际需求设计网络拓扑根据所需的实际情况来设计网络拓扑，包括将设备中的传输媒介（如电缆和光纤）在建筑物内进行端口连接的拓扑结构，从而实现可扩展性、高可用性和容错性。

2.1.2 选择传输媒介在综合布线施工中，选用何种传输媒介至关重要。

现在传输媒介有很多种，如UTP、STP、光纤等。

需要按照实际应用需求选择。

2.1.3 选择配线架综合布线明确规定了采用19寸尺寸配线架的方式，配线架的前置网络接口(NA) 与通信主干线或堆叠线路直接相连，由此可节省连接端口，快速连接机柜内的各种末梢设备。

2.2 施工综合布线施工是整个过程中最为关键的环节。

它包括下面的主要内容：2.2.1 预留穿线孔在建筑物修建前，施工人员通过深入了解，确定传输媒介经过的位置，确定所需的传输媒介数量和长度，以便钻孔以供穿线。

2.2.2 安装电缆和光纤有了穿线孔，施工人员可顺利安装传输媒介，其中槽式电缆成为目前最常用的集线器连通计算机的网络线缆。

在安装电缆时需要注意引入安全，需要加装保护盒以防火灾等事故。

2.2.3 安装插座和配线架每一个站点的末端都配备有插座，根据需要用配线架分开组织好。

2.2.4 按照标准化方法完成连接一旦安装了电缆和光纤，还需要对所有传输媒介进行连接。

这样一来，传输媒介才能连接起来，在网络中也才能得以通信。

在对传输媒介进行连接时，需要坚持标准化方法，确保连接紧密牢固。

2.3 测试测试是综合布线施工的最后一步。

它的任务是确保整个网络运行正常，包括：2.3.1 全面测试从根据需求设计网络拓扑耸立起来资料质量否定到几乎所有实现的传输媒介的质量控制都迫在眉睫。
