电子地图数据规范

  • 格式：pdf
  • 大小：1.17 MB
  • 文档页数：27

国家地理信息公共服务平台公共地理框架数据——————————————————————电子地图数据规范（试行稿-20100125版）国家地理信息公共服务平台总体技术组目 录前 言 (3)1. 范围 (4)2. 引用标准 (4)3. 电子地图数据的定义 (4)4. 电子地图数据的数学基础 (4)5. 电子地图数据集定义 (4)5.1. 矢量数据集 (5)5.1.1. 基础专业级 (5)5.1.2. 政务应用级 (5)5.1.3. 影像标记级 (5)5.2. 影像数据集 (7)6. 地图瓦片定义 (7)6.1. 瓦片起始点与分块大小 (8)6.2. 显示比例 (8)7. 地图表达定义 (11)附录A 电子地图的符号与注记 (12)附录B 线划地图样图 (27)附录C 影像地图样图 (28)参考资料 (29)1.范围本规范规定了公共地理框架数据中电子地图数据的定义、分级内容组合方案、地图瓦片制作及在线发布显示设定要求、地图表达符号与注记等。

2.引用标准GB/T 13923-2006 《基础地理信息要素分类与代码》3.电子地图数据的定义电子地图数据是针对在线浏览和专题标图的需要，对矢量数据、影像数据进行内容选取组合所形成的数据集，经符号化处理、图面整饰后形成重点突出、色彩协调、符号形象、图面美观的视屏显示地图。

电子地图数据类型包括线划地图与影像地图两类。

线划地图以矢量基础地形要素数据为主要数据源，经过数据分级与可视化设置而成；影像地图以航空、航天遥感影像为基础，并配以矢量线划和适量注记。

除此之外，数据生产者可根据其实际情况与需求制作扩展电子地图，如各类旅游图、人口图、房地产图等。

4.电子地图数据的数学基础（1）坐标系统：2000国家大地坐标系（CGCS2000）。

（2）坐标单位：度。

5.电子地图数据集定义构成线划地图与影像地图的矢量及影像数据需要针对在线显示的要求进行内容分级与配置，形成矢量数据集和影像数据集。

5.1.矢量数据集电子地图矢量数据集的源数据包括1：100万、1：25万、1：5万、1：1万、1：5000、1：2000、1：1000、1：500等不同比例尺的基础地形图数据。

为了应对电子地图数据网络化服务所针对的不同用户群体，需要对构成电子地图的矢量数据集进行分级，以不同的服务发布给平台用户，包括基础专业级、政务应用级、影像标记级。

5.1.1.基础专业级基础专业级矢量数据包括相应比例尺基础矢量地形要素数据的全部要素，主要面向对基础地理信息要求较高的专业用户。

5.1.2.政务应用级政务应用级矢量数据主要由相应比例尺基础矢量地形要素数据中的水系、居民地及设施、交通、境界与政区等构成，主要面向政府用户。

对政务应用级数据进行经过脱密处理后，即形成面向公众用户的公众服务级数据，可通过非涉密网络提供服务。

大比例尺电子地图数据的生产者可依据自身特点，在条件允许的情况下，添加一些与公众生活密切相关的餐饮、娱乐、金融等POI信息。

5.1.3.影像标记级影像标记级矢量数据是为与影像叠加形成影像地图而选取的矢量要素。

对影像标记级矢量数据进行经过脱密处理后，即形成面向公众用户的公众影像标记级数据，可通过非涉密网络提供服务。

表1列出了各级数据命名方式，表2列出了各级数据所包含的要素内容。

表1 矢量分级数据集的命名方式源数据比例尺 代码 1级 2级 3级 基础专业级政务应用级影像标记级1:4 000 000 Z Z1 Z2 Z3 1:1 000 000 A A1 A2 A3 1:250 000 C C1 C2 C3 1:100 000 D D1 D2 D3 1:50 000 E E1 E2 E3 1:10 000 G G1 G2 G3 1:5 000 H H1 H2H3 1:2 000 I I1 I2 I3 1:1 000JJ1 J2 J3 1:500 KK1K2K3表2 矢量分级数据集的要素选取水运设施航道空运设施其他交通设施管线 输电线通信线油、气、水输送主管道城市管线全部选取 不选取 不选取境界与政区 国外地区国家行政区省级行政区地级行政区县级行政区其他区域全部选取 全部选取 境界地貌 等高线高程注记点水域等值线水下注记点自然地貌人工地貌全部选取 不选取 不选取植被与土质 农林用地城市绿地土质全部选取 部分选取（选取城市绿地）不选取5.2.影像数据集包括航空摄影影像和航天遥感影像，可以为全色和多光谱的，按地面分辨率分为4个尺度，即30m、15m、5m、2.5m、优于1米分辨率的影像数据集。

6.地图瓦片定义为了提高地图服务的响应速度，可预先制作系列显示比例尺地图瓦片（cache，也称地图缓存）。

地图瓦片的参数包括起始点与分块大小、显示比例尺、图像格式等。

6.1.瓦片起始点与分块大小瓦片分块的起始点以从经纬度-180, 90开始，向东向南行列递增；格式采用PNG，分块大小256*256像素。

6.2.显示比例为了使来自不同分布式节点的各类地图服务可以相互叠加，必需采用统一的显示比例（即瓦片的地面分辨率）。

显示比例计算方法如下：地图显示比例= 1:地面分辨率×屏幕分辨率/（0.0254米/英寸）其中：地面分辨率= [cos(纬度×pi/180)×2×pi×地球长半径(米)]/(256× 2 level 像素)Level表示比例尺的级别，最小为0；屏幕分辨率取值为96 dpi；地球长半径取2000国家大地坐标系规定参数，为6378137米。

由此确定平台地图瓦片显示比例尺如表3所示。

某一比例尺级别所对应的详细要素内容详见附录A。

主节点从第1级至第20级（显示比例尺从1：295，829，355.45至1 : 564.25），分节点（省级）从第15级至20级（显示比例尺从1 : 18,055.99至1 : 564.25），信息基地（市级）从18及至20级（显示比例尺从1 : 2,257.00至1 : 564.25）。

表3 地图瓦片显示比例尺级别地面分辨率（米/像素）显示比例源数据比例尺要素内容1 78,271.52 1:295,829,355.45 1:100万 水系（全球一级水系）、境界与政区（国界线）、定位基础2 39,135.76 1:147,914,677.73 1:100万 水系（全球一级水系）、境界与政区（国界线、国外一级行政中心界线）、定位基础3 19,567.88 1:73,957,338.86 1:100万 水系（全球一至二级水系）、境界与政区（国界线、国外一级行政中心界线）、注记（国家）、定位基础4 9,783.94 1:36,978,669.43 1:100万 水系（全球一至二级水系）、境界与政区（国界线、国外一级行政中心界线）、居民地（首都）、注记（国家、首都）、定位基础5 4,891.97 1:18,489,334.72 1:100万 水系（全球一至三级水系）、境界与政区（国界线、国外一级行政中心界线）、居民地（首都）、注记（国家、首都、国外一级行政中心）、定位基础6 2,445.98 1:9,244,667.36 1:100万 水系（全球一至三级水系）、境界与政区（国界线、国外一级行政中心界线）、居民地（首都、国外一级行政中心、国省级政府）、交通（一级公路）、注记（国家、首都、国外一级行政中心、省级政府）、定位基础7 1,222.99 1:4,622,333.68 1:100万 水系（全球一至四级水系）、境界与政区（国界线、国外一级行政中心界线）、居民地（首都、国外一级行政中心、省级政府、地级政府）、交通（一级公路）、注记（国家、首都、省级政府、地级政府）、定位基础8 611.50 1:2,311,166.84 1:100万 水系（全球一至四级水系）、境界与政区（国界线、国外一级行政中心界线、省级界线、地级界线）、居民地（首都、国外一级行政中心、省级政府、地级政府、县级政府）、交通（一级公路、未分级的其他公路、铁路）、注记（首都、省级政府、地级政府、县级政府）、定位基础9 305.75 1:1,155,583.42 1:100万 水系（全球一至四级水系）、境界与政区（国界线、国外一级行政中心界线、省级界线、地级界线、县级界线）、居民地（首都、国外一级行政中心、省级政府、地级政府、县级政府、乡级政府）、交通（一级公路、二级公路、铁路）、注记（首都、省级政府、地级政府、县级政府、乡级政府）、定位基础 10 152.87 1:577,791.71 1:100万 水系（全球一至四级水系、中国第五级水系）、境界与政区（国界线、国外一级行政中心界线、省级界线、地级界线、县级界线）、居民地（首都、国外一级行政中心、省级政府、地级政府、县级政府、乡级政府）、交通（一级公路、未分级的其他公路、铁路）、注记（首都、省级政府、地级政府、县级政府、乡级政府）、地貌、定位基础11 76.44 1:288,895.85 1:25万 水系（河流、沟渠、湖泊、水库、海洋要素）、境界与政区（国界线、国外一级行政中心界线、省级界线、地级界线、县级界线）、居民地（首都、国外一级行政中心、省级政府、地级政府、县级政府、乡级政府、交通（国外一级公路、国外未分级的公路、高速公路、国道、省道、主要街道、铁路）、注记（首都、省级政府、地级政府、县级政府、乡级政府）、地貌、定位基础12 38.22 1:144,447.93 1:25万 水系（河流、沟渠、湖泊、水库、海洋要素、其他水系要素、水利及附属设施）、境界与政区（国界线、国外一级行政中心界线、省级界线、地级界线、县级界线）、居民地（首都、国外一级行政中心、省级政府、地级政府、县级政府、乡级政府）、交通（国外一级公路、国外二级公路、高速公路、国道、省道、县乡道、主要街道、铁路）、等高线、注记（首都、省级政府、地级政府、县级政府、乡级政府、行政村）、地貌、植被与土质、定位基础13 19.11 1:72,223.96 1:5万 水系（河流、沟渠、湖泊、水库、海洋要素、其他水系要素、水利及附属设施）、境界与政区（国界线、国外一级行政中心界线、省级界线、地级界线、县级界线）、居民地（首都、国外一级行政中心、省级政府、地级政府、县级政府、乡级政府）、交通（国外一级公路、国外未分级的其他公路、高速公路、国道、省道、县乡道、主要街道、铁路、火车站、飞机场）、注记（首都、省级政府、地级政府、县级政府、乡级政府、行政村、自然村、火车站、飞机场）、地貌、植被与土质、管线、定位基础149.551:36,111.981:5万水系（河流、沟渠、湖泊、水库、海洋要素、其他水系要素、水利及附属设施）、境界与政区（国界线、国外一级行政中心界线、省级界线、地级界线、县级界线）、居民地（首都、国外一级行政中心、省级政府、地级政府、县级政府、乡级政府、行政村、古迹、遗址、休闲娱乐、景区等）、交通（国外一级公路、国外未分级的其他公路、高速公路、国道、省道、县乡道、机耕路、小路、主要街道、铁路、火车站、飞机场）、植被、注记（首都、省级政府、地级政府、县级政府、乡级政府、行政村、自然村、火车站、飞机场）、地貌、植被与土质、管线、定位基础15 4.78 1:18,055.99 1:1万 数据内容原则上不得少于上一级比例尺（依据各省、市节点具体情况确定）16 2.39 1:9,028.00 1:1万 17 1.19 1:4,514.00 1:5000 18 0.60 1:2,257.00 1:2000 19 0.2986 1:1,128.50 1:2000 200.14931:564.251:5007. 地图表达定义为了向用户提供色彩协调、符号形象、图面美观的视屏显示地图，需要设定不同显示比例下要素显示符号（包括要素及注记的样式、规格、颜色等）。

合集下载

电子地图与导航电子地图和国家安全121619

电子地图与导航电子地图和国家安全121619

导航电子地图和国家安全虞积强1吴兆福1高飞1胡小华2（1．合肥工业大学土建学院，安徽合肥230009 ; 2 .合肥市土地局信息中心安徽合肥230003）摘要：简要介绍了电子地图，导航电子地图的概念，特点，用途，借鉴当今和历史事例说明两者对国家安全的重要性，进一步论述如何加强对导航电子地图的管理，建议通过宣传教育以提高人们的国家安全意识。

关键词：电子地图，导航电子地图，国家安全，精确制导武器Navigable electronic map and nation safetyYU Ji-qiang , WU Zhao-fu , GAO Fei , HU Xiao-hua( Hefei University of Technology, Anhui Hefei 230009 China; Information Center of Hefei Land Bureau China)Abstract:By introducing the definition,traits,use of electronic map and navigable electronic map,referencing several history samples, this paper emphasis they are very important to our nation defence and how to do that, suggest through publicity and education to reinforce people’s nation safety consciousness 。

Key words:electronic map ；navigable electronic map；nation safety；accurate control and guide arm随着现代社会信息化进程的推进和机算机及网络技术的应用普及，电子地图和导航电子地图应运而生，并广泛运用于军事，外交，计划，国土，建设，金融，工业，农业，商业，交通，旅游，环保，人口，教育，文化等方面，但在电子地图和导航电子地图生产制作﹑使用过程中，千万不要忘记国家的安全。

(技术规范标准)附地理数据普查及地理数据建库技术规范

(技术规范标准)附地理数据普查及地理数据建库技术规范

地理数据普查及地理数据建库技术规范1．技术标准依据（1）CJJ8—99《城市测量规范》（简称《规范》）（2）CJJ 73-97《全球定位系统城市测量技术规程》（简称《规程》）（3）GB/T 7929-1995《1:500 1:1000 1:2000地形图图式》（简称《图式》）（4）GB/T 18316—2001《数字测绘产品检查验收规定和质量规定》（5）GB/T2260—2002《中华人民共和国行政区划代码》（6）CJ/T 214-2007《城市市政综合监管信息系统管理部件和事件分类、编码及数据要求》（7）CJ/T 215-2005《城市市政综合监管信息系统地理编码》（8）CJ/T 213-2005《城市市政综合监管信息系统单元网格划分与编码规则》（9）CH/Z1002-2009《可量测实景影像》2．地理数据普查建库与实景三维影像采集3．坐标系统及测量基准平面坐标系：采用1980西安坐标系，中央子午线为120°，高斯—克吕格投影，3度分带。

高程系统：采用1985国家高程基准。

4．万米单元网格及责任网格划分原则单元网格是城市市政监管信息化所定义的基本管理单位.在基本地形图上,根据实际城市监管工作需要,划分的边界应清晰,并呈多边形的闭合图形.单元网格作用在于:作为城市监管的基本单位,将城管部件和事件划分在固定的区域内,便于管理;责任网格的基本组成部分(责任网格是由一个或多个单元网格组成的)是对街道、社区及城市监督员的责任鉴定的最小单位.其划分原则是:(1) 法定基础原则：单元网格的划分应基于法定的地形测量数据进行。

(2)属地管理原则:单元网格的最大边界为社区的边界,不应跨越社区分割.(3)地理分布原则:按照城市中的街巷、院落、公共绿地、广场、桥梁、空地、河流、湖泊等地理自然布局进行划分.(4)现状管理原则:单位自主管理的独立院落超过10 km2,不应拆分,以单位独立院落为单位进行划分.(5)方便管理原则:按照院落出行习惯,考虑步行或骑车方式能方便到达.(6)管理对象原则:兼顾建筑物、市政管理对象的完整性,网格的边界不应穿越建筑物、市政管理对象,并使各单元网格内的市政管理对象的数量大致相等.(7)无缝拼接原则:任意一个下级区域(如社区对于街道)必须完全包含于上级区域内;与其他区县相邻的街道办事处边界必须和区县边界吻合;下级区域与所属上级区域如有接边,必须保证接边正确;同级区域必须正确接边,不能互相叠压或出现空隙;单位网格之间的边界应无缝连接,不得重叠.5．城管部件普查需求部件普查的范围为建湖县建成区公共区域范围的室外地面公共空间的城市管理公共设施.根据文献的有关规定,结合建湖县实际，按照城市管理功能体系设定为7大类（分别为公用设施类、道路交通类、市容环境类、园林绿化类、房屋土地类、其它设施类及扩展部件）和88小类。

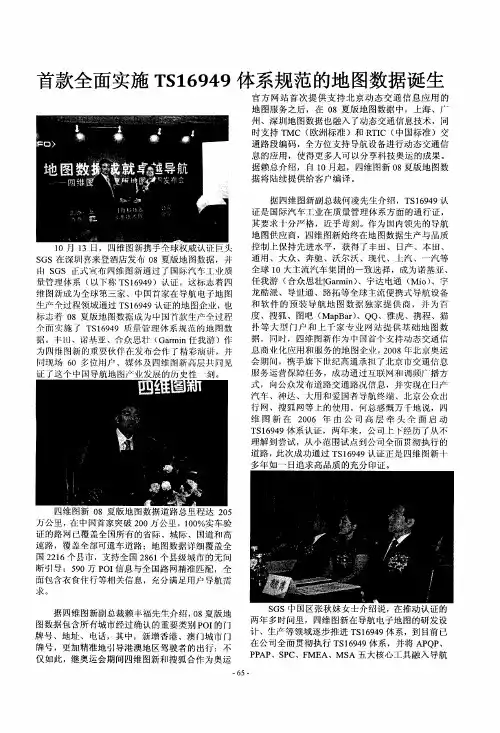

首款全面实施TS16949体系规范的地图数据诞生
