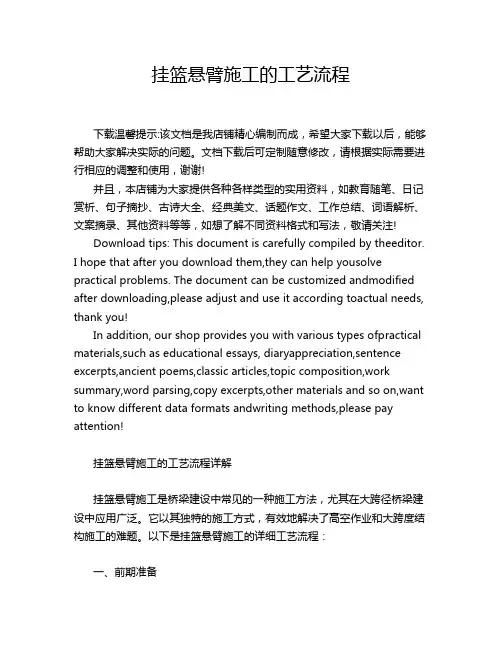

挂篮悬臂施工的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!挂篮悬臂施工的工艺流程详解挂篮悬臂施工是桥梁建设中常见的一种施工方法，尤其在大跨径桥梁建设中应用广泛。

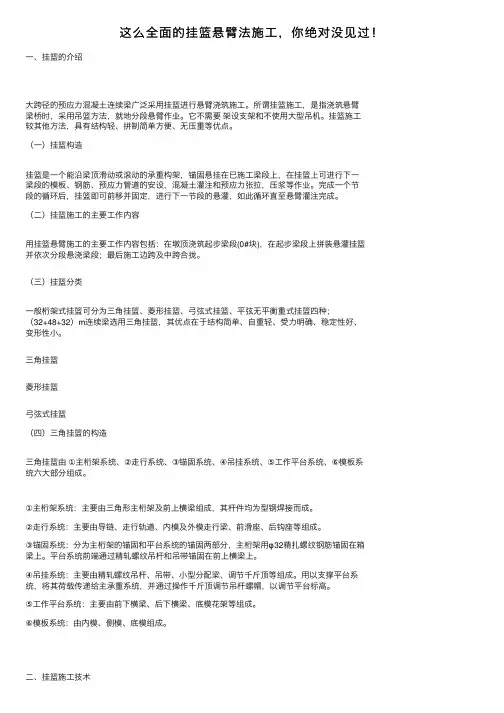

这么全⾯的挂篮悬臂法施⼯，你绝对没见过！⼀、挂篮的介绍⼤跨径的预应⼒混凝⼟连续梁⼴泛采⽤挂篮进⾏悬臂浇筑施⼯。

所谓挂篮施⼯，是指浇筑悬臂梁桥时，采⽤吊篮⽅法，就地分段悬臂作业。

它不需要架设⽀架和不使⽤⼤型吊机。

挂篮施⼯较其他⽅法，具有结构轻、拼制简单⽅便、⽆压重等优点。

（⼀）挂篮构造挂篮是⼀个能沿梁顶滑动或滚动的承重构架，锚固悬挂在已施⼯梁段上，在挂篮上可进⾏下⼀梁段的模板、钢筋、预应⼒管道的安设，混凝⼟灌注和预应⼒张拉，压浆等作业。

完成⼀个节段的循环后，挂篮即可前移并固定，进⾏下⼀节段的悬灌，如此循环直⾄悬臂灌注完成。

（⼆）挂篮施⼯的主要⼯作内容⽤挂篮悬臂施⼯的主要⼯作内容包括：在墩顶浇筑起步梁段(0#块)，在起步梁段上拼装悬灌挂篮并依次分段悬浇梁段；最后施⼯边跨及中跨合拢。

（三）挂篮分类⼀般桁架式挂篮可分为三⾓挂篮、菱形挂篮、⼸弦式挂篮、平弦⽆平衡重式挂篮四种；（32+48+32）m连续梁选⽤三⾓挂篮，其优点在于结构简单、⾃重轻、受⼒明确、稳定性好、变形性⼩。

三⾓挂篮菱形挂篮⼸弦式挂篮（四）三⾓挂篮的构造三⾓挂篮由①主桁架系统、②⾛⾏系统、③锚固系统、④吊挂系统、⑤⼯作平台系统、⑥模板系统六⼤部分组成。

①主桁架系统：主要由三⾓形主桁架及前上横梁组成，其杆件均为型钢焊接⽽成。

②⾛⾏系统：主要由导链、⾛⾏轨道、内模及外模⾛⾏梁、前滑座、后钩座等组成。

③锚固系统：分为主桁架的锚固和平台系统的锚固两部分，主桁架⽤φ32精扎螺纹钢筋锚固在箱梁上。

平台系统前端通过精轧螺纹吊杆和吊带锚固在前上横梁上。

④吊挂系统：主要由精轧螺纹吊杆、吊带、⼩型分配梁、调节千⽄顶等组成。

⽤以⽀撑平台系统，将其荷载传递给主承重系统，并通过操作千⽄顶调节吊杆螺帽，以调节平台标⾼。

⑤⼯作平台系统：主要由前下横梁、后下横梁、底模花架等组成。

⑥模板系统：由内模、侧模、底模组成。

⼆、挂篮施⼯技术主要⼯艺流程桩连续梁灌篮施⼯顺序图解（⼀）0#段的浇注0#段位于桥墩上⽅，灌注0#段相当于给挂篮提供⼀个安装场地。

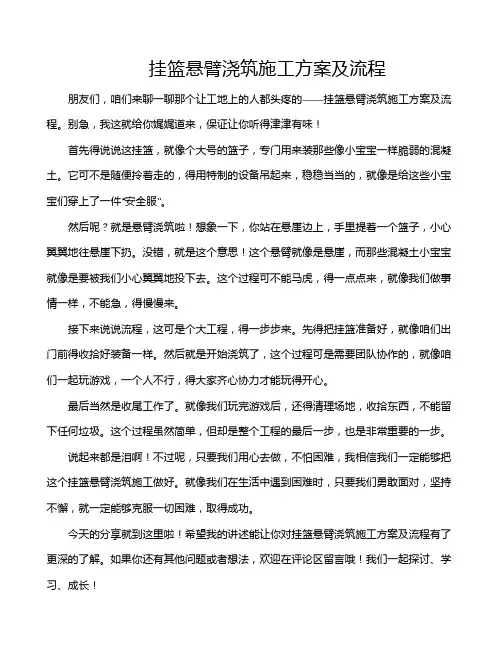

挂篮悬臂浇筑施工方案及流程朋友们，咱们来聊一聊那个让工地上的人都头疼的——挂篮悬臂浇筑施工方案及流程。

别急，我这就给你娓娓道来，保证让你听得津津有味！
首先得说说这挂篮，就像个大号的篮子，专门用来装那些像小宝宝一样脆弱的混凝土。

它可不是随便拎着走的，得用特制的设备吊起来，稳稳当当的，就像是给这些小宝宝们穿上了一件“安全服”。

然后呢？就是悬臂浇筑啦！想象一下，你站在悬崖边上，手里提着一个篮子，小心翼翼地往悬崖下扔。

没错，就是这个意思！这个悬臂就像是悬崖，而那些混凝土小宝宝就像是要被我们小心翼翼地投下去。

这个过程可不能马虎，得一点点来，就像我们做事情一样，不能急，得慢慢来。

接下来说说流程，这可是个大工程，得一步步来。

先得把挂篮准备好，就像咱们出门前得收拾好装备一样。

然后就是开始浇筑了，这个过程可是需要团队协作的，就像咱们一起玩游戏，一个人不行，得大家齐心协力才能玩得开心。

最后当然是收尾工作了。

就像我们玩完游戏后，还得清理场地，收拾东西，不能留下任何垃圾。

这个过程虽然简单，但却是整个工程的最后一步，也是非常重要的一步。

说起来都是泪啊！不过呢，只要我们用心去做，不怕困难，我相信我们一定能够把这个挂篮悬臂浇筑施工做好。

就像我们在生活中遇到困难时，只要我们勇敢面对，坚持不懈，就一定能够克服一切困难，取得成功。

今天的分享就到这里啦！希望我的讲述能让你对挂篮悬臂浇筑施工方案及流程有了更深的了解。

如果你还有其他问题或者想法，欢迎在评论区留言哦！我们一起探讨、学习、成长！。

挂篮悬臂浇筑施工工序挂篮悬臂浇筑施工工序是一种常见的高空施工技术，用于在高空进行混凝土浇筑工作。

本文将介绍挂篮悬臂浇筑施工工序的步骤和注意事项。

一、施工准备1. 挂篮悬臂浇筑施工前，需要对施工现场进行检查，确保场地平整、无障碍物，并清理施工区域。

2. 检查挂篮悬臂浇筑设备的完好性，包括吊篮、悬臂架等，确保设备符合安全要求。

3. 准备施工所需的材料和工具，包括混凝土、钢筋、模板等。

二、悬臂架安装1. 在施工现场上方的结构物上安装悬臂架，确保其牢固可靠。

悬臂架的安装应符合相关安全规范，并进行专业人员的监督和检查。

2. 安装悬臂架时，需要注意平衡和稳定，确保悬臂架与结构物之间的连接牢固，能够承受后续的施工工作。

三、吊篮安装1. 在悬臂架上安装吊篮，吊篮要与悬臂架连接牢固，确保吊篮能够安全运行。

2. 吊篮上应配备安全设施，如安全网、安全带等，以确保工人在高空作业时的安全。

四、钢筋绑扎1. 在施工现场进行钢筋的绑扎工作，确保钢筋的布置符合设计要求，并且钢筋之间的连接牢固可靠。

2. 钢筋绑扎应按照相关规范进行，确保钢筋的数量和位置准确无误。

五、模板安装1. 根据设计要求，在悬臂架上安装模板，确保模板的平整和稳定。

2. 模板安装完毕后，进行检查，确保模板的连接牢固，不会在浇筑过程中发生位移或倾斜。

六、混凝土浇筑1. 准备好混凝土搅拌车，将混凝土运送至挂篮悬臂浇筑施工现场。

2. 在浇筑前，需要先进行湿润处理，在模板内喷水，以防止混凝土与模板之间产生粘连。

3. 将混凝土倒入吊篮中，控制浇筑速度和厚度，确保混凝土均匀分布，并避免产生空隙或气泡。

4. 混凝土浇筑过程中，需要不断进行振捣，以确保混凝土的密实性和均匀性。

七、施工结束1. 混凝土浇筑完毕后，等待混凝土的初凝和终凝。

2. 混凝土凝固后，拆除模板，并对施工现场进行清理，确保施工现场的整洁和安全。

总结起来，挂篮悬臂浇筑施工工序需要进行施工准备、悬臂架和吊篮的安装、钢筋绑扎、模板安装、混凝土浇筑以及施工结束的工作。

挂篮悬臂浇筑施工
挂篮悬臂浇筑施工是建筑工程中常见的高空作业方式，它能够有效解决高层建
筑施工中的一些难题，提高工作效率、保障工人安全。

本文将介绍挂篮悬臂浇筑施工的基本流程及要点。

1. 准备工作
在进行挂篮悬臂浇筑前，需要做好以下几个方面的准备工作： - 完善的计划和
方案，包括施工计划、安全方案等； - 确保挂篮、悬臂等设备的完好性和安全性；- 相关设备、材料的准备，如混凝土、浇筑工具等； - 确保施工现场和周边区域的
安全和封闭。

2. 施工流程
挂篮悬臂浇筑的基本流程如下： - 搭设起重机和悬臂，将挂篮固定在悬臂上； - 搅拌混凝土，并通过输送管将混凝土输送至挂篮中； - 操作挂篮将混凝土浇筑至指
定位置； - 在浇筑完毕后，对混凝土进行养护和维护。

3. 施工要点
在进行挂篮悬臂浇筑施工时，需要注意以下几个要点： - 严格按照设计要求和
施工方案进行操作； - 确保挂篮和悬臂的稳定性和安全性； - 控制混凝土的质量和
浇筑速度，避免出现裂缝或漏浆等质量问题； - 注意施工现场人员的安全，采取必
要的安全防护措施； - 注意环境保护，防止污染和安全事故发生。

4. 安全与质量控制
挂篮悬臂浇筑施工是一项高难度的施工活动，安全和质量控制至关重要。

在进
行施工过程中，需要严格遵守相关规章制度，加强现场管理，确保每一道工序的质量和安全。

5. 结束语
挂篮悬臂浇筑施工是一项专业的高空施工技术，对施工人员的技术要求较高。

只有做好施工前的准备工作，严格按照施工流程和要点操作，并加强安全和质量控制，才能确保施工顺利进行，达到预期的效果。

希望本文对您有所帮助，谢谢阅读！。
