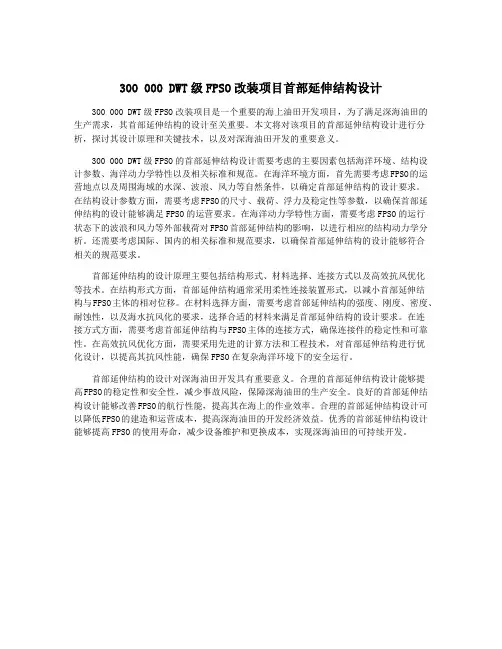

300 000 DWT级FPSO改装项目首部延伸结构设计300 000 DWT级FPSO改装项目是一个重要的海上油田开发项目，为了满足深海油田的生产需求，其首部延伸结构的设计至关重要。

本文将对该项目的首部延伸结构设计进行分析，探讨其设计原理和关键技术，以及对深海油田开发的重要意义。

300 000 DWT级FPSO的首部延伸结构设计需要考虑的主要因素包括海洋环境、结构设计参数、海洋动力学特性以及相关标准和规范。

在海洋环境方面，首先需要考虑FPSO的运营地点以及周围海域的水深、波浪、风力等自然条件，以确定首部延伸结构的设计要求。

在结构设计参数方面，需要考虑FPSO的尺寸、载荷、浮力及稳定性等参数，以确保首部延伸结构的设计能够满足FPSO的运营要求。

在海洋动力学特性方面，需要考虑FPSO的运行状态下的波浪和风力等外部载荷对FPSO首部延伸结构的影响，以进行相应的结构动力学分析。

还需要考虑国际、国内的相关标准和规范要求，以确保首部延伸结构的设计能够符合相关的规范要求。

首部延伸结构的设计原理主要包括结构形式、材料选择、连接方式以及高效抗风优化等技术。

在结构形式方面，首部延伸结构通常采用柔性连接装置形式，以减小首部延伸结构与FPSO主体的相对位移。

在材料选择方面，需要考虑首部延伸结构的强度、刚度、密度、耐蚀性，以及海水抗风化的要求，选择合适的材料来满足首部延伸结构的设计要求。

在连接方式方面，需要考虑首部延伸结构与FPSO主体的连接方式，确保连接件的稳定性和可靠性。

在高效抗风优化方面，需要采用先进的计算方法和工程技术，对首部延伸结构进行优化设计，以提高其抗风性能，确保FPSO在复杂海洋环境下的安全运行。

首部延伸结构的设计对深海油田开发具有重要意义。

合理的首部延伸结构设计能够提高FPSO的稳定性和安全性，减少事故风险，保障深海油田的生产安全。

良好的首部延伸结构设计能够改善FPSO的航行性能，提高其在海上的作业效率。

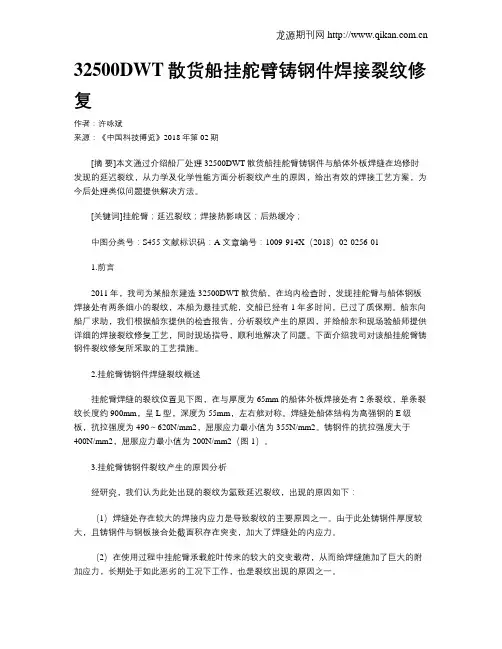

32500DWT散货船挂舵臂铸钢件焊接裂纹修复作者：许咏斌来源：《中国科技博览》2018年第02期[摘要]本文通过介绍船厂处理32500DWT散货船挂舵臂铸钢件与船体外板焊缝在坞修时发现的延迟裂纹，从力学及化学性能方面分析裂纹产生的原因，给出有效的焊接工艺方案，为今后处理类似问题提供解决方法。

[关键词]挂舵臂；延迟裂纹；焊接热影响区；后热缓冷；中图分类号：S455 文献标识码：A 文章编号：1009-914X（2018）02-0256-011.前言2011年，我司为某船东建造32500DWT散货船，在坞内检查时，发现挂舵臂与船体钢板焊接处有两条细小的裂纹，本船为悬挂式舵，交船已经有1年多时间，已过了质保期。

船东向船厂求助，我们根据船东提供的检查报告，分析裂纹产生的原因，并给船东和现场验船师提供详细的焊接裂纹修复工艺，同时现场指导，顺利地解决了问题。

下面介绍我司对该船挂舵臂铸钢件裂纹修复所采取的工艺措施。

2.挂舵臂铸钢件焊缝裂纹概述挂舵臂焊缝的裂纹位置见下图，在与厚度为65mm的船体外板焊接处有2条裂纹，单条裂纹长度约900mm，呈L型，深度为55mm，左右舷对称。

焊缝处船体结构为高强钢的E级板，抗拉强度为490～620N/mm2，屈服应力最小值为355N/mm2。

铸钢件的抗拉强度大于400N/mm2，屈服应力最小值为200N/mm2（图1）。

3.挂舵臂铸钢件裂纹产生的原因分析经研究，我们认为此处出现的裂纹为氢致延迟裂纹，出现的原因如下：（1）焊缝处存在较大的焊接内应力是导致裂纹的主要原因之一。

由于此处铸钢件厚度较大，且铸钢件与钢板接合处截面积存在突变，加大了焊缝处的内应力。

（2）在使用过程中挂舵臂承载舵叶传来的较大的交变载荷，从而给焊缝施加了巨大的附加应力，长期处于如此恶劣的工况下工作，也是裂纹出现的原因之一。

（3）焊缝熔敷金属中存在一定量的扩散氢，是引起此处铸钢件与高强钢焊接冷裂纹的主要原因。

114000DWT油船一人桥楼设计发布时间：2021-05-03T08:10:55.857Z 来源：《中国科技人才》2021年第4期作者：赖庆泽[导读] 114000DWT油船是一艘满足挪威船级社（DNVGL）NAUT-OC入级符号的成品原油船。

主要参数如下：总长249.9m，垂线间长245.4m，型宽44m，型深21.5m，设计吃水13.5m，结构吃水15m。

扬州中远海运重工有限公司江苏扬州 225200摘要：现代船舶正朝着高智能化、全自动化、操作简易化等方向发展。

船舶一人桥楼既可以减少船员劳动强度，提高工作效率，又能改善船舶的安全性，因此日益受到船东和船级社重视，近年来一人桥楼越来越多的在常规船舶上得到应用。

关键词：一人桥楼；NAUT-OC；驾驶室视野1 引言114000DWT油船是一艘满足挪威船级社（DNVGL）NAUT-OC入级符号的成品原油船。

主要参数如下：总长249.9m，垂线间长245.4m，型宽44m，型深21.5m，设计吃水13.5m，结构吃水15m。

NAUT-OC通常称为一人桥楼，表示在远洋和近海水域，在驾驶室一个人独立完成对船舶运行状态的监控以及对船舶航行过程的操纵。

在一人桥楼设计中，涉及面较广，不单单指电航仪器，还对视线、工作环境、通道、照明以及人体工程学有很高的要求，综合了电装、内装、船体、总体甚至外舾装专业的设计。

DNVGL一人桥楼设计要求是所有船级社中最高的，因此研究DNVGL的一人桥楼船级符号具有最好的代表性。

2 驾驶室视野2.1 艏部视野根据DNVGL一人桥楼规范（以下简称规范）要求，监测工作站及航行工作站1.5米视点所见的海面视野不能有超过两个船长或500 m （取较小值）的遮挡。

2.2 艉部视野驾驶室内15米范围内的两个点水平视野之和应大于等于360°，因此机舱布置时需要考虑驾驶甲板这一层的烟囱宽度不能超过15米，同时应注意物料吊不能遮挡视野。

假如无法满足15米两点360°视野要求，则考虑在烟囱尾部加装摄像头来补充视野，驾驶室需要有该摄像头的专用显示器。

300 000 DWT级FPSO改装项目首部延伸结构设计随着能源需求的增加和深海油气勘探开发技术的不断进步，深海油气开发已成为国际石油行业的热点话题。

FPSO（Floating Production Storage and Offloading）是一种用于深海油气开发的设施，其改装项目的首部延伸结构设计是该项目的关键组成部分。

FPSO改装项目的首部延伸结构设计的主要目的是扩大FPSO的生产能力和储油容量，以适应深海油气生产的需求。

在设计过程中，需要兼顾结构的安全性、稳定性以及经济性，同时考虑FPSO的使用寿命和环境因素，确保其在恶劣海况下的稳定运行。

FPSO的首部延伸结构设计需要考虑到原有船体结构的承载能力和稳定性。

在进行结构设计时，需要对原有船体的结构进行分析和评估，以确定其承载能力和稳定性，从而确定首部延伸结构的设计参数和尺寸。

还需要考虑首部延伸结构与原有船体的连接方式和受力情况，确保其与原有船体的结构能够有效地协同工作，提高整体结构的稳定性和安全性。

FPSO的首部延伸结构设计还需要考虑到生产设备和储油设施的布置和安装。

在深海油气开发中，FPSO的生产设备和储油设施需要被合理地布置和安装在首部延伸结构上，以满足生产和储油的需要。

在设计过程中，需要充分考虑生产设备和储油设施的布置尺寸和重量，以及其对首部延伸结构的受力情况，确保其在长期稳定运行的情况下，不会对首部延伸结构的安全性和稳定性产生不利影响。

FPSO的首部延伸结构设计还需要考虑到海况和风险因素。

深海油气生产常常受到海况的限制，因此在设计首部延伸结构时，需要考虑到不同海况下的受力情况和振动情况，确保结构在恶劣海况下仍能够稳定运行。

还需要考虑到不同风险因素对结构的影响，如火灾、爆炸等，采取相应的安全措施，确保FPSO在遭遇意外情况时仍能够安全运行。

FPSO的首部延伸结构设计还需要考虑到经济性和使用寿命。

在设计过程中，需要考虑到结构的建造成本，材料选择和焊接工艺等因素，以提高结构的经济性。
