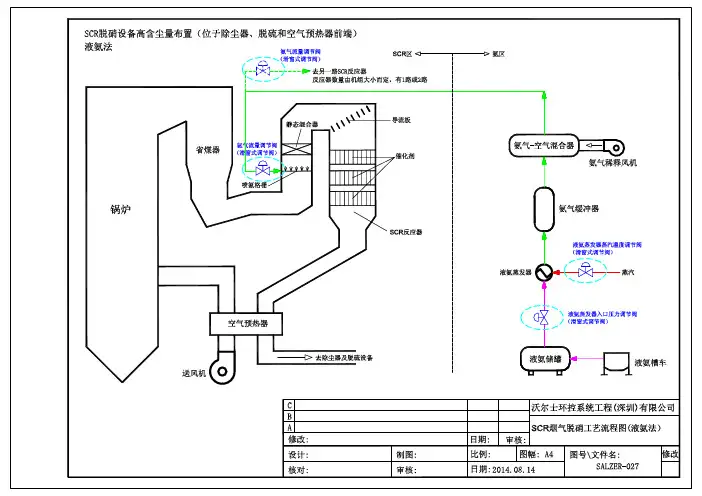

SCR烟气脱硝工艺流程图(液氨法)

c.尾部烟气段布置
SCR反应器布置在烟气脱硫装置（FGD）后，催化剂将完全工作在 无尘、无二氧化硫的“干净”烟气中。 当催化剂在干净烟气中工作时，其工作寿命可达高灰段催化剂使用 寿命的两倍。 该布置方式的主要问题是将反应器布置在湿式FGD脱硫装置后，而 低温SCR催化剂还没有达到工程应用的程度，其排烟温度仅为50~60℃，
3）氨与NOx在反应器内，在催化剂的作用下反应生成N2和H2O。 N2和
H2O随着烟气进入空气预热器。在SCR进口设置NOx、O2温度监视分
析仪，在SCR出口设置NOx、O2、NH3温度监视分析仪。 NH3温度监 视分析仪监视NH3的逃逸浓度小于规定值，超过则报警并自动调节
பைடு நூலகம்
NH3注入量。
4）在氨气进气装置分管阀后设有氮气预留阀及接口，在停工检修时用于 吹扫管内氨气。
（1）烟气中所携带的飞灰中含有的Na、Ca、Si、As等成分会使催化剂中毒； （2）飞灰对SCR反应器的磨损； （3）飞灰将SCR反应器蜂窝状通道堵塞； （4）如烟气温度升高，会将催化剂烧结，或使之再结晶失效；如烟气温度 降低，NH3会与SO3反应生成硫酸铵，从而堵塞SCR反应器通道和污染空气预
热器；
图2-3 SCR反应器的布置方式 (a) 高灰段布置；
图2-3 SCR反应器的布置方式
(b) 低灰段布置；
图2-3 SCR反应器的布置方式 (c) 尾部烟气段布置；
a.高灰段布置
SCR反应器布置在省煤器与空气预热器之间，反应温度一般 为300~400 ℃，
适合催化剂的运行温度，但此时烟气中所含有的全部飞灰和二氧化硫均通过催化 剂反应器，催化剂的寿命会大大缩短；影响催化剂寿命的因素有：
得反应温度大大降低（300~450℃），从而可以在锅炉的

4NH3+4NO＋O2→4N2+6H2O 4NH3+2NO2＋O2→3N2+6H2O 采用催化剂促进NH3和NOx的还原反应时，其反应温度取 决于所选用催化剂的种类。当采用钒或铁氧化物类的催化剂 时，其反应温度为300～400 ℃；当采用活性焦炭作为催化 剂时，其反应温度为100～150 ℃。因此，根据所采用的催 化剂的不同，催化剂反应器应布置在尾部烟道中相应温度的
scr反应器内部五scr的工艺流程液氨从液氨槽车由卸料压缩机送入液氨储槽再经过蒸发槽蒸发为氨气后通过氨缓冲槽和输送管道进入锅炉区通过与空气混合后由分布导阀进入scr反应器内部反应scr反应器设置于空预器前氨气在scr反应器的上方通过一种特殊的喷雾装置和烟气均匀分布混合混合后烟气通过反应器内催化剂层进行还原反应
1、氨储存罐可以容纳15天使用的无水氨，可充至 85%的储罐体积，装有液面仪和温度显示仪。
2、液氨汽化采用电加热方式。 3、在反应器前安装静态混合器，保证烟气与氨气在 烟道混合均匀，维持较低的NH3逃逸率。 4、SCR反应器采用固定床形式，催化剂为模块放置， 在反应器催化剂层间设置了吹灰装置，定时吹灰，吹扫 时间30～120分钟，每周1～2次，保证催化剂表面的洁 净。 5、反应器器下设有灰斗，与电厂排灰系统相连，定 时排灰。 6、SCR工艺的核心装置是催化剂反应器，有水平和 垂直气流两种布置方式，如图2所示。在燃煤锅炉中，烟 气中的含尘量很高，一般采用垂直气流方式。
位置。
三、SCR系统的主要设备
XX热电 2×300MW 机组脱硝系统是由哈锅引进 日本三菱重工技术制造安装，脱硝系统一般组成：
◆ 烟道系统（包括省煤器和 SCR旁路） ◆ 氨的储存及供应系统 ---卸料压缩机、液氨储罐、 氨气蒸发器、氨气缓冲器 ◆ 氨气与空气混合系统 ◆ 氨气喷入系统 ◆ SCR反应系统 ◆ 吹灰系统 ◆ 检测控制系统 ◆ 电气系统

SCR和SNCRSCR脱硝技术SCR装置运行原理如下:氨气作为脱硝剂被喷入高温烟气脱硝装置中,在催化剂的作用下将烟气中NOx 分解成为N2和H2O,其反应公式如下:催化剂4NO + 4NH3 +O2 →4N2 + 6H2O催化剂NO +NO2 + 2NH3 →2N2 + 3H2O一般通过使用适当的催化剂,上述反应可以在200 ℃～450 ℃的温度范围内有效进行, 在NH3 /NO = 1的情况下,可以达到80～90%的脱硝效率。

烟气中的NOx 浓度通常是低的,但是烟气的体积相对很大,因此用在SCR装置的催化剂一定是高性能。

因此用在这种条件下的催化剂一定满足燃煤锅炉高可靠性运行的要求。

烟气脱硝技术特点SCR脱硝技术以其脱除效率高,适应当前环保要求而得到电力行业高度重视和广泛的应用。

在环保要求严格的发达国家例如德国,日本,美国,加拿大,荷兰,奥地利,瑞典,丹麦等国SCR脱硝技术已经是应用最多、最成熟的技术之一。

根据发达国家的经验, SCR脱硝技术必然会成为我国火力电站燃煤锅炉主要的脱硝技术并得到越来越广泛的应用。

图1为SCR烟气脱硝系统典型工艺流程简图。

SCR脱硝系统一般组成图1为SCR烟气脱硝系统典型工艺流程简图, SCR系统一般由氨的储存系统、氨与空气混合系统、氨气喷入系统、反应器系统、省煤器旁路、SCR旁路、检测控制系统等组成。

液氨从液氨槽车由卸料压缩机送人液氨储槽,再经过蒸发槽蒸发为氨气后通过氨缓冲槽和输送管道进人锅炉区,通过与空气均匀混合后由分布导阀进入SCR反应器内部反应, SCR反应器设置于空气预热器前,氨气在SCR 反应器的上方,通过一种特殊的喷雾装置和烟气均匀分布混合,混合后烟气通过反应器内催化剂层进行还原反应。

SCR系统设计技术参数主要有反应器入口NOx 浓度、反应温度、反应器内空间速度或还原剂的停留时间、NH3 /NOx 摩尔比、NH3 的逃逸量、SCR系统的脱硝效率等。

氨储存、混合系统每个SCR反应器的氨储存系统由一个氨储存罐,一个氨气/空气混合器,两台用于氨稀释的空气压缩机(一台备用)和阀门,氨蒸发器等组成。

SCR®气脱硝技术工艺流程
SCF反应器通常布置在燃煤和燃油电厂的固态排渣或液态排渣锅炉的烟气下游，位于锅炉出口和空气预热器之间，此时气体温度为300〜4000C,是脱硝反应的最佳温度区间，一般利用氨作为反应剂，烟气在进入脱硝反应器之前，首先将NH3和空气的混合气体（氨气5%）导入，氨气由许多精密喷嘴均匀分配在烟气通道的横断面上，烟气由上向下流动，催化剂上表面保持一定的温度，NOx在催化剂表面和氨气反应生成N2和H2O,而作为空气组成部分的N2和H2O对大气不会产生污染。

经过脱硝设备处理后的烟气再经过锅炉尾部空气预热器进入布置在烟气下游的电除尘器或脱硫系统。
