电厂脱硫技术PPT课件

电厂脱硫技术PPT课件
• 中国将大力推进多元、高浓度复合肥，硫铵 是一个效果很好的配合肥料，尤其它具有很 好的粘结性，成粒率高，更受复合肥厂青睐。
24
第24页/共59页
氨－肥法特点(4)：产品市场大
• 中国化肥工业协会的一个估计是，即使仅仅考虑结合复合肥，我国的硫铵需求 量可以超过500万吨/年。而我国目前的硫铵产量只有约50万吨/年。
32
亚硫铵
化肥
业绩：四川内江电厂 25M第W33页, /副共59产页 品
33
放大可靠性 适合于： 500MW机组
冷态测试装置 7.2m×1.5m
实现14m直径 SO2吸收塔的 流体均匀分布
建于四川内江发电厂
200第03年4页1/共15月9页
34
25MW机组的技术经济指标
烟气量＝10万Nm3/h
氨－肥法特点(2)：原料灵活
三种氨源可灵活选择，对北方地区，其比较为：
分子式 NH3 含量,% N 含量 原料单价，元/吨 单位 N 价格，元/N 运输及储运
液氨
氨水
NH3 99.5
NH3 和 H2O 混合物 20-25
82
16.5－20.5(18)
1800
350
22.6
19.8
加压罐车运输 普通罐车运输
18
第18页/共59页
合成氨
H2O 煤(C)
CO2 CO,H2
O2
空气 (O2,N2)
N2
H2 NH3合成 NH3
尿素合成
碳铵合成 液氨 氨水
H2O
典型氮肥厂的生产流程图
19
第19页/共59页
氨－肥法特点(2)：原料灵活
三种氨源可灵活选择，对西南地区，其比较为：

第一章 脱硫脱硝除尘概述(共36张PPT)

第一章 脱硫脱硝除尘概述(共36张PPT)

人体主要经呼吸道吸收大气中的SO2，引起不同程度的
呼吸道及眼黏膜的刺激症状；
SO2常常跟大气中的飘尘结合在一起被吸入，飘尘 气溶胶微粒可把SO2带到肺部使毒性增加3～4倍；
如果SO2遇到水蒸气，形成硫酸雾，就可以长期滞留 在大气中，毒性比SO2大10倍左右，同时对金属及农作
物有着严重的腐蚀与伤害作用。
侵入肺部没有被溶解的沉积物会被细胞所吸收，损伤并破坏 细胞，最终侵入肺组织而引起尘肺，如吸入煤灰形成的煤肺， 吸入金属粉尘形成的铁肺、铝肺等。如果沉积物被溶解，则 会侵入血液，并送至全身，造成血液系统中毒。例如妨碍血 红蛋白生成的铅烟尘可以引起急性中毒或慢性中毒，其症状 是精神迟钝、大脑麻痹、癫痫，甚至死亡。
云南、广西、湖北、陕西、河南、湖南、四川、辽宁和重庆等省(自
治区、直辖市)。
煤炭消耗高的地区和机动车量多的大城市NOx污染严重。2005年，
国家环保总局在所有统计城市中，广州、北京、宁波、上海、杭州、哈 尔滨、乌鲁木齐、南京、成都、武汉等大城市NOx浓度相对较高。
在80年代，我国的酸雨主要发生在重庆、贵阳和柳州为代表的西南地区，
电力环境保护概述
电力环境保护内容主要有：
①火电厂尤其是燃煤电厂污染物控制； ②水电厂建设和运行期的生态保护；
③核电厂的放射性处理； ④输变电过程电场、磁场、电磁场的影响； ⑤可再生能源环境保护问题等。
重点是燃煤电厂的污染物控制
电力环境保护概述
燃煤电厂对环境造成的影响主要有：
⑴ 排放烟尘造成污染； ⑵ 排放硫氧化物、氮氧化物、二氧化碳造成污染； ⑶ 排放固体废弃物(粉煤灰、渣)而造成污染； ⑷ 排放污水造成污染；
SO2产污系数： G＝2000SrP SO2排污系数：G’＝G×(1-η) 式中 G──SO2产污系数，kg/t煤；Sr ──为燃煤中含硫量，％； P──燃煤中硫的转化率(经实测为80％～85％)，％； η──脱硫设施的脱硫率，％。

火电厂脱硫系统及脱硝技术介绍ppt课件

火电厂脱硫系统及脱硝技术介绍ppt课件
（8）FGD装置服务寿命为30年。
ppt课件完整
17
吸收塔结构图
ppt课件完整
返回
18
思考题目
1.说出脱硫系统的构成。 2.写出石灰石及石膏的分子式。 3.说出石灰石浆液制备系统的作用。
ppt课件完整
19
烟气脱硝（氮）技术
ppt课件完整
20
烟气脱硝（氮）技术
1、干法烟气脱氮技术 （1）选择性催化还原法(SCR法) （2）非选择性催化还原法(NSCR法) （3）选择性非催化还原法(SNCR法) 2、湿法烟气脱氮技术
（1）脱硫工艺采用湿式石灰石—石膏湿法。 （2）脱硫装置采用一炉一塔， 每套脱硫装置的
烟气处理能力为一台锅炉100%BMCR工况时的烟 气量，石灰石浆液制备和石膏脱水为两套脱硫装 置公用。脱硫效率按不小于96%设计。 （3）吸收剂制浆方式采用厂外来石灰石块，在电 厂脱硫岛内吸收剂制备车间采用湿式磨机制成浆 液。
脱 燃烧前脱硫 硫
的 基 燃烧中脱硫 本 方 法 燃烧后脱硫 与 种 类
ppt课件完整
2
目前常见的 湿法烟气脱硫有：石
灰石/石灰—石膏法、 钠洗法、及氧化镁 法等。
石灰石石膏湿法烟气 脱硫的优点
➢ 脱硫效率高，一般可达95％以 上，钙的利用率高可达90%以 上；
➢ 单机烟气处理量大，可与大型 锅炉单元匹配；
返回
12
ppt课件完整
事故浆液排放系统
包括事故储罐系统和地坑系统，用于储存FGD 装置大修或发生故障时由FGD装置排出的浆液。 事故浆液排放系统主要设备包括事故浆液储罐、 地坑、搅拌器和浆液泵。
返回
13
ppt课件完整
电气与监测控制系统
主要由电气系统、监控与调节系统和联锁环节 等构成，其主要功能是为系统提供动力和控制 用电；通过DCS系统控制全系统的启停、运行 工况调整、联锁保护、异常情况报警和紧急事 故处理；通过在线仪表监测和采集各项运行数 据，还可以完成经济分析和生产报表。电气与 监测系统的主要设备包括和各类电气设备、控 制设备及在线仪表等。

火电厂脱硫系统及脱硝技术介绍ppt

火电厂脱硫系统及脱硝技术介绍ppt

# 2 G G H
# 2 吸 收 塔
# 1 增 压 风 机
烟 囱
-
# 2 增 压 风 机
设计原则说明
FGD工艺系统主要由石灰石浆液制备系统、烟气 系统、SO2吸收系统、排空及浆液抛弃系统、石 膏脱水系统、石膏储存系统、工艺水系统、杂用 压缩空气系统等组成。工艺系统设计原则包括:
（1）脱硫工艺采用湿式石灰石—石膏湿法。 （2）脱硫装置采用一炉一塔， 每套脱硫装置的
必

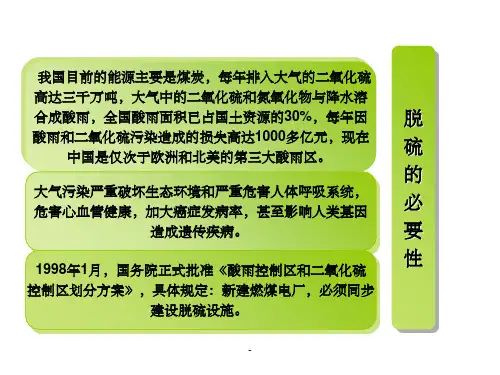

造成遗传疾病。
要
性
1998年1月，国务院正式批准《酸雨控制区和二氧化硫 控制区划分方案》，具体规定：新建燃煤电厂，必须同步
建设脱硫设施。
-
采用洗煤等技术对 煤进行洗选，将
在在煤中量燃二典灰烟煤燃降量少设行典雾粉同的氧型烧石道中低，污备脱干无型燃时脱化的时-处大燃从染，硫燥机的烧石投硫硫技脱加部煤而的对的法硫技的膏入剂脱术硫装分的达目烟方，洗术过法一，除是剂脱的含到的气法电去有程，定在。循将硫可硫减。进。子，石喷 环束流法化，床氨技法术等。。
返回 -
废水处理系统
处理脱硫系统产生的废水(正常情况下主要是 石膏脱水系统产生的废水)，以满足排放要求。 系统的主要设备包括氢氧化钙制备和加药设备、 澄清池、絮凝剂加药设备、过滤水箱、废水中 和箱、絮凝箱、沉降箱、澄清器等。
返回 -
公用系统
为脱硫系统提供各类用水和控制用气。公用系 统的主要设备包括工艺水箱、工艺水泵、压缩 空气系统等。
烟气处理能力为一台锅炉100%BMCR工况时的烟 气量，石灰石浆液制备和石膏脱水为两套脱硫装 置公用。脱硫效率按不小于96%设计。 （3）吸收剂制浆方式采用厂外来石灰石块，在电 厂脱硫岛内吸收剂制备车间采用湿式磨机制成浆 液。

火电厂烟气脱硫技术工艺介绍ppt课件

火电厂烟气脱硫技术工艺介绍ppt课件
如不加以治理，估计到2020年，全国SO2排放量： 4780万吨左右，火电厂：3100多万吨，与2000年相 比添加2倍。
我国根本消除酸雨污染所允许的SO2最大排放量为 1200-1400万吨。
<现有燃煤电厂二氧化硫治理 “十一五〞规划>
“十一五〞期间，现有燃煤电厂需安装烟气脱 硫设备1.37亿千瓦，共221个工程，可构成二氧 化硫减排才干约490万吨。加上淘汰落后、燃 用低硫煤、节能降耗等措施，到2019年，现有 燃煤电厂二氧化硫排放总量由2019年的1300万 吨下降到502万吨，下降61.4%。<规划>的实施， 对实现“十一五〞时期全国二氧化硫排放总量 削减10%的约束性目的和改善全国大气环境质 量将起决议性作用。
设计技术国产化： 引进国外设备的同时引进设计技术，并
要消 化吸收和创新。 设备国产化分三类：
已实现国产化的设备， 可以实现国产化的设备， 短期内需求引进的设备。
烟气脱硫国产化的内容
设计技术国产化： *设计参数的选取 *工艺计算 *吸收塔构造设计 *工艺设备选型和配套 *设备布置 *控制系统设计 *调试技术 *施工安装规范和技术规范 *工程管理和验收 *运转和检修规程等。
Ca(OH)2 + SO2
CaSO3 + H2O
C a(OH)2 + SO2 +1/2O2 CaSO4 + H2O
4.炉内喷钙尾部增湿脱硫
〔LIFAC〕技术
LIFAC脱硫工艺是在炉内喷钙脱硫技术的根 底上，在尾部烟道加装了增湿活化器，在活化器 中，喷入的水雾与烟气中的未反响的氧化钙颗粒 反响，生成活性更高的氢氧化钙，对SO2进一步 吸收，总脱硫率可达70%～80%。目前，芬兰公 司对安装作了改良，采用吸收剂再循环，可使脱 硫率接近90%。

脱硝讲内容PPT课件

脱硝讲内容PPT课件

2023/10/12
25
五、脱硝系统启动基本要求
1、系统各工序应完成并验收合格； 2、现场消防、交通道路畅通、照明充足； 3、防护用品、急救药品应准备到位； 4、通讯设施应齐全； 5、操作票应通过审批； 6、应急预案通过审批，并经过演练。
2023/10/12
26
六、脱硝系统逻辑说明
（一）SCR反应器入口加氨关断阀开允许 1、无保护关（公共逻辑条件或）； （锅炉MFT；锅炉负荷低于158MW，延时5秒，SCR入口供氨压力＜ 0.05MPa，延时5s ；两台稀释风机均停止，延时5s热工仪表电源柜两 路电源均失电） 2、SCR入口供氨压力>0.15MPa； 3、有一台稀释风机已启； 4、无本阀保护关逻辑条件（单独逻辑或）； （引风机跳闸；空预器跳；稀释空气流量＜1000m3/h或品质坏，延 时5S；入口烟气温度＜310℃三取二，延时5S；入口烟气温度＞ 420℃三取二，延时5S；氨泄漏＞25ppm，延时5S；氨紧急关断按钮 动作） 5、稀释空气流量>1400 m3/h，延时3S； 6、入口烟气温度> 315℃三取二延时3S； 7、氨泄漏信号<20ppm。
2、SCR反应器：锅炉配置2台SCR反应器，反应器设计成烟 气竖直向下流动，反应器入口将设气流均布装置，喷氨格 栅AIG）目的是确保催化剂表面分布的氨-氮氧化物摩尔比 是均匀的，能够确保系统发挥最大性能，减少氨逃逸，并 可有效地延长催化剂的使用寿命。
2023/10/12
11
3、催化剂：反应器内催化剂层按照2+1层设计。催化剂的型式采用蜂窝 式。催化剂主要成分二氧化钛（TiO2）、五氧化二钒（V2O5）、三氧化 钨（WO3）。催化剂特性：具有将NOx、NH3转换成N2、H2O的能力; 最 佳反应温度为315～370℃。催化剂供应商根据目前业主方提供的脱硝系 统入口烟气参数，进行了严格的计算，最终得到最低连续喷氨温度为：
