CJ6B隔离开关操作机构说明书
- 格式:doc
- 大小:582.00 KB
- 文档页数:10

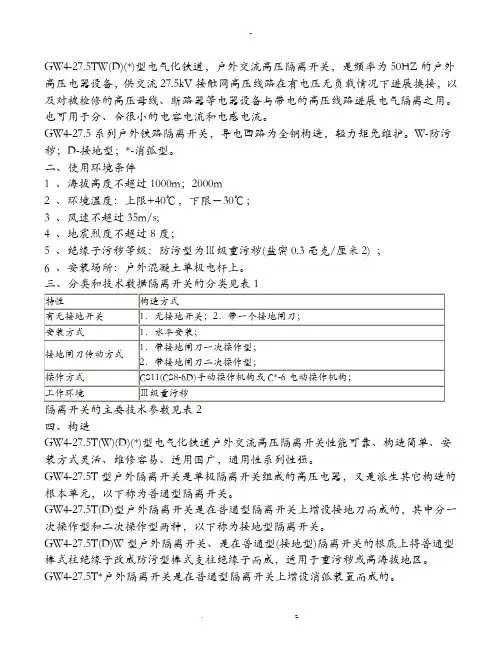

1.隔离开关构造单极隔离开关是由二个棒式支柱绝缘子分别固定在同一个底架上,为双柱水平回转式构造,外形构造见图1。
每极隔离开关由底座,绝缘支柱及导电局部组成。
每极隔离开关有两个绝缘支柱分别固定在底座两端的轴承上(图2)、以连杆连结,每个绝缘支柱可以水平旋转,转角为90°,绝缘支柱上装有导电接线座(图3)、左、右触头(图4)。
左、右触头通过导电管在两个绝缘支柱中间接触。
导电接线座按构造的不同分为硬连接型(图3a)和(图3b)连接型两种,根据用户订货要求确定。
主回路导电回路零件材质均为铜质,电流等级为630A时,导电部件外表镀锡;电流等级为1600A以上时,导电部件外表均镀银。
中间触头为“握手〞式构造,其构造采用专利技术的触指刀口垫圈压紧技术,为高压力、自净式,触指接触压力长期保持不变,触指弹簧无电流通过,长期运行平安可靠。
不同电流规格产品的构造型式及底座、支柱绝缘子等部件一样,只是主导电回路稍有差异.底座局部见图2 轴承底座为封闭式、注油型,且上封面、下封面有轴承,确保开关润滑、动作自如、免维护,操作力矩轻,防腐蚀。
接线座局部见图3中间触头局部见图4接线板尺寸见图5接地开关的构造接地开关静触头固定在隔离开关的接线座上,动触头安装在底座上的接地闸刀钢管的端部。
1.单接地二次操作型隔离开关与接地闸刀的机械联锁单接地二次操作型隔离开关与接地闸刀的机械联锁局部是通过CS8-6D型手动机构上的联锁盘来实现的。
2.手动机构的构造本系列隔离开关配用CS11〔不接地及单接地一次操作传动型〕和CS8-6D〔单接地二次操作传动型〕两种手动机构。
CS11(见图6)及CS8-6D型手动机构(见图7),其操作手柄为水平旋转,转动角度为〔1〕隔离开关各部位尺寸是否符合要求。
〔2〕各连接局部的螺拴应紧固牢靠,尤其是与母线的联接。
〔3〕触头上各接触点应全部接触〔4〕投入运行后应注意以下事项:〔5〕隔离开关在一般情况下,必须当线路负荷切除前方可进展分、合闸操作。
隔离开关操作规程办法一、引言隔离开关作为电气系统中的重要组成部分,其安全使用对于保证电气系统运行的安全性具有至关重要的作用。
本文档旨在规定隔离开关的操作规程办法,确保隔离开关能够正常开启、关闭和隔离,保证电气系统的运行安全。
二、隔离开关的定义隔离开关是指用于保障人员和设备在维护、检修、停电等工作期间的安全隔离开关,用于断开电路,使电源与负载隔离,从而保证人身安全和设备安全的电气设备。
三、隔离开关的分类隔离开关的分类主要有:带负载分断的隔离开关、不带负载分断的隔离开关、带短路保护的隔离开关、合成过零的隔离开关等。
四、隔离开关的选用标准1.隔离开关应符合相关的国家标准和行业标准。
2.隔离开关的额定电压和额定电流要与所连接的设备和电源相匹配。
3.隔离开关的分断能力和短路保护能力要符合使用要求。
4.隔离开关的质量要有保证,应选择正规生产厂家的产品,避免使用假冒伪劣产品。
五、隔离开关的操作规程办法1.操作前检查在操作隔离开关之前,应该仔细检查开关的状态,包括检查开关是否处于闭合状态、开关本身是否有可见的损坏和松动、开关的外部接线是否正常等。
2.操作过程(1)开启隔离开关:操作人先在保护栅路上拉开隔离开关,等待几秒钟后,再向相应隔离线路合上安全阀门。
在隔离开关操作过程中,应注意确认保护栅路的安全情况,并且保证操作人和周围人员在安全位置上。
(2)关闭隔离开关:在开启隔离开关后,如果要关闭隔离开关,应采取与开启相反的步骤进行操作。
操作时应注意:先关闭安全阀,再关闭隔离开关。
3.操作注意事项(1)在开启和关闭隔离开关时,要使用标准的开关工具,避免人为操作造成的损坏。
(2)操作人员要严格遵守操作规程,避免以任何理由忽视安全。
(3)对于没有经过专业培训的人员,严禁单独操作隔离开关。
六、操作安全措施1.在操作上述隔离开关时,应该严格遵守以下操作安全措施:2.遵守电气安全规范,在操作前检查隔离开关本身以及与之相关的电器安全情况,确认隔离开关处于待操作状态;3.接触电气部件时,应先切断电源,避免触电危险;4.严格遵守操作规程,正确使用开关工具,注意开关的操作规律;5.在操作过程中,随时关注电气系统的变化,确认操作的有效性,确保操作的安全和正确性。

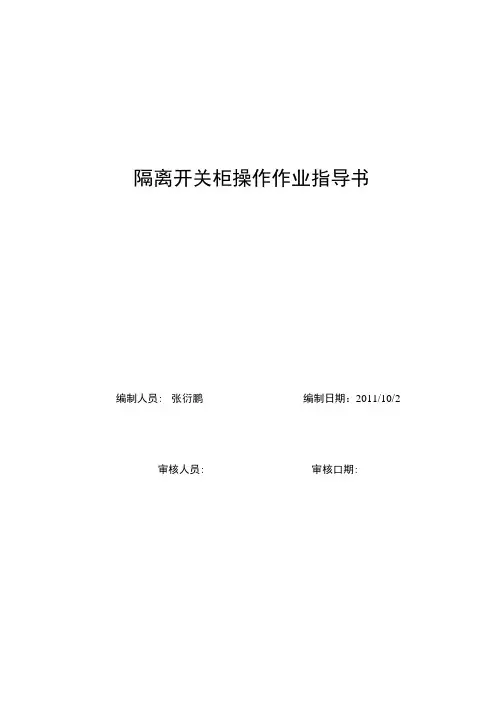

隔离开关柜操作作业指导书审核人员:编制人员: 张衍鹏编制日期:2011/10/2 审核口期:一.作业内容1.本文件对3号线子所隔离开关柜操作作业进行了规定,使开关柜操作作业程序化、标准化。
2.适用范围本文件适用于3号线子所隔离开关柜操作作业。
3.基本要求在操作前,操作人员应熟知本开关柜的操作原理及危险源,否则可能发生安全事故。
二.作业用工具仪表材料三.作业方法1、电动隔离开关操作法1. 1综自控制盘操作隔离开关的控制盘在综自电脑下面,包括远方就地按钮和带红绿指示灯的分合闸按钮。
红色指示灯的按钮为合闸指示灯,隔离开关合闸时,红灯常亮;绿色指示灯的按钮为分闸指示灯,隔离开关分闸时,绿灯常亮。
合闸操作:将“远方”- “所内”按钮旋转到就地位置,在控制盘上找到相应的隔离开关的控制按钮,如要分3111,找到下方标有3111的红色按钮。
按下合闸按钮,观察合闸指示灯和综自电脑上相应隔离开关的是否在合闸位置。
如显示正确,则合闸成功。
否则通知相应的维护部门。
分闸操作:将“远方”- “所内”按钮旋转到就地位置,在控制盘上找到相应的隔离开关的控制按钮,如要分3111,找到下方标有3111的绿色按钮。
按下分闸按钮,观察分闸指示灯和综自电脑上相应隔离开关的是否在分闸位置。
如显示正确,则分闸成功。
否则通知相应的维护部门。
1・2综自电脑操作暂无1. 3就地电动操作隔离开关就地电动控制通过就地分合闸面板控制。
分合闸面板一般在隔离开 关柜体正面靠上部分,或是将柜体的正面上门打开可看到。
控制面板包括“xxxx 分闸”、“xxxx 合闸”、“xxxx 停止”、“xxxx 远方 当地”和“自动 手动” 5个按 钮.其中“自动手动”为加热器的投入按钮,其他为隔离开关的控制按钮。
注:xxxx 为隔离开关的运行编号如:3111、3121等。
图1:远方-当地按钮选择图2:按下分合闸按钮合闸操作:将“XXXX远方当地”按钮旋转到“当地”位置,在控制面板上找到相应的隔离开关的控制按钮,如要分3111,找到下方标有3111的红色按钮。

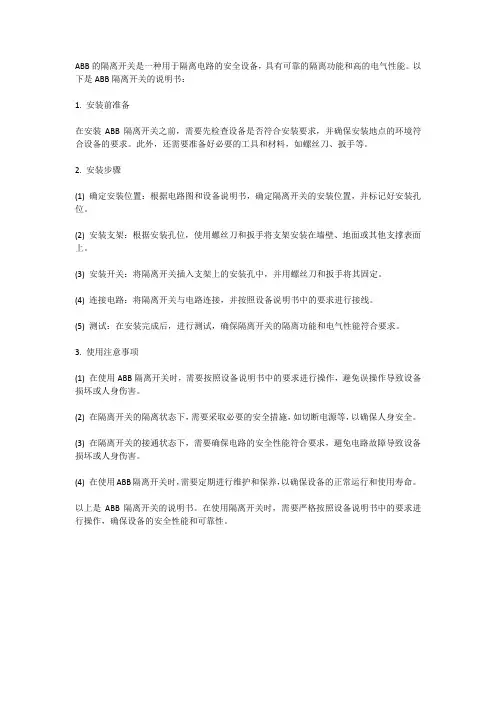

ABB的隔离开关是一种用于隔离电路的安全设备,具有可靠的隔离功能和高的电气性能。
以下是ABB隔离开关的说明书:
1. 安装前准备
在安装ABB隔离开关之前,需要先检查设备是否符合安装要求,并确保安装地点的环境符合设备的要求。
此外,还需要准备好必要的工具和材料,如螺丝刀、扳手等。
2. 安装步骤
(1) 确定安装位置:根据电路图和设备说明书,确定隔离开关的安装位置,并标记好安装孔位。
(2) 安装支架:根据安装孔位,使用螺丝刀和扳手将支架安装在墙壁、地面或其他支撑表面上。
(3) 安装开关:将隔离开关插入支架上的安装孔中,并用螺丝刀和扳手将其固定。
(4) 连接电路:将隔离开关与电路连接,并按照设备说明书中的要求进行接线。
(5) 测试:在安装完成后,进行测试,确保隔离开关的隔离功能和电气性能符合要求。
3. 使用注意事项
(1) 在使用ABB隔离开关时,需要按照设备说明书中的要求进行操作,避免误操作导致设备损坏或人身伤害。
(2) 在隔离开关的隔离状态下,需要采取必要的安全措施,如切断电源等,以确保人身安全。
(3) 在隔离开关的接通状态下,需要确保电路的安全性能符合要求,避免电路故障导致设备损坏或人身伤害。
(4) 在使用ABB隔离开关时,需要定期进行维护和保养,以确保设备的正常运行和使用寿命。
以上是ABB隔离开关的说明书。
在使用隔离开关时,需要严格按照设备说明书中的要求进行操作,确保设备的安全性能和可靠性。

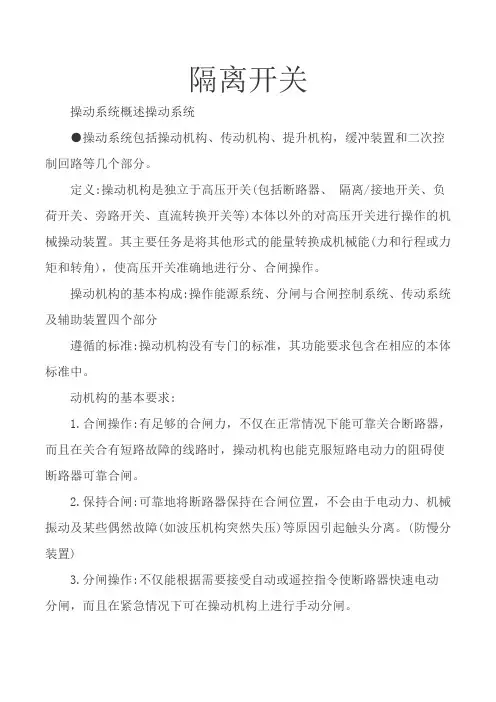

隔离开关操动系统概述操动系统●操动系统包括操动机构、传动机构、提升机构,缓冲装置和二次控制回路等几个部分。
定义:操动机构是独立于高压开关(包括断路器、隔离/接地开关、负荷开关、旁路开关、直流转换开关等)本体以外的对高压开关进行操作的机械操动装置。
其主要任务是将其他形式的能量转换成机械能(力和行程或力矩和转角),使高压开关准确地进行分、合闸操作。
操动机构的基本构成:操作能源系统、分闸与合闸控制系统、传动系统及辅助装置四个部分遵循的标准:操动机构没有专门的标准,其功能要求包含在相应的本体标准中。
动机构的基本要求:1.合闸操作:有足够的合闸力,不仅在正常情况下能可靠关合断路器,而且在关合有短路故障的线路时,操动机构也能克服短路电动力的阻碍使断路器可靠合闸。
2.保持合闸:可靠地将断路器保持在合闸位置,不会由于电动力、机械振动及某些偶然故障(如波压机构突然失压)等原因引起触头分离。
(防慢分装置)3.分闸操作:不仅能根据需要接受自动或遥控指令使断路器快速电动分闸,而且在紧急情况下可在操动机构上进行手动分闸。
满足断路器分闸速度特性要求,在分闸时动触头的分闸速度和分闸时间要符合规定值,分闸终了时应满足触头开距要求,并要减小冲击振动等。
4.防跳跃和自由脱扣:防跳跃是指当断路器关合有预伏短路故障电路时,不论操动机构有无自由脱扣,断路器都应自动分闸,防止出现“跳跃”现象。
自由脱扣是指操动机构在合闸过程中接到分闸命令时,机构将不再执行合闸命令而立即分闸。
隔离开关操动机构简介,知识分享,看完让你受益匪浅,上海民熔防跳跃包括电气和机械两种方法,电气方法是设置防跳跃控制回路,机械方法是加装自由脱扣装置。
“跳跃”现象:是指断路器在关合有预伏短路故障的线路时,继电保护装置会快速动作,指令操动机构立即自动分闸,这时若合闸命令尚未解除,斷路器会再次合闸于故障线路,如此反复会造成断路器多改合分短路电流,使触头严重烧损,甚至引起断路器爆炸事故。
高压隔离开关的使用是怎样的呢隔离开关如何操作高压隔离开关是高压开关电器中常见的一种电器,其作用是断开无负荷电流的电路。
使所检修的设备与电源有明显的断开点,以保证检修人员的安全;隔离开关没有高压隔离开关是高压开关电器中常见的一种电器,其作用是断开无负荷电流的电路。
使所检修的设备与电源有明显的断开点,以保证检修人员的安全;隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流,所以必需在电路在断路器断开电路的情况下才可以操作隔离开关。
(1)操作前应确保断路器在相应分、合闸位置,以防带负荷拉合隔离开关。
(2)操作中,如发觉绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时,不得进行操作(3)如隔离开关有声音,应查明原因,否则不得硬拉、硬合。
(4)隔离开关、接地开关和断路器之间安装有防误操作的闭锁装置时,倒闸操作确定要按次序进行。
如倒闸操作被闭锁不能操作时,应查明原因,正常情况下不得任意解除闭锁。
(5)如的确因闭锁装置失灵而造成隔离开关和接地开关不能正确操作时,必需严格按闭锁要求的条件,检查相应的断路器和隔离开关的位置状态,只有在核对无误后才能解除闭锁进行操作;(6)解除闭锁后应按规定方向快速、决断地操作,即使发生带负荷合隔离开关,也禁止再返回原状态;以免造成事故扩大,但也不要用力过猛,以防损坏隔离开关;对单极刀闸,合闸时先合两边相,后合中心相,拉闸时,次序相反。
(7)拉、合带负荷和有空载电流的刀闸时应符合有关规定。
(8)对具有远方掌控操作功能的隔离开关操作,一般应在主控室进行操作,只有在远控电气操作失灵时;才可在征得所长和所技术负责人许可,并有现场监督的情况下在现场就地进行电动或手动操作。
(9)远方掌控操作完毕应检查隔离开关的实际位置,以免因掌控回路中传动机构故障,显现拒分、拒合现象,同时应检查隔离开关的触头是否到位。
(10)发觉隔离开关绝缘子断裂时,应依据规定拉开相应断路器。
(11)操作时应戴好安全帽,绝缘手套,穿好绝缘靴。

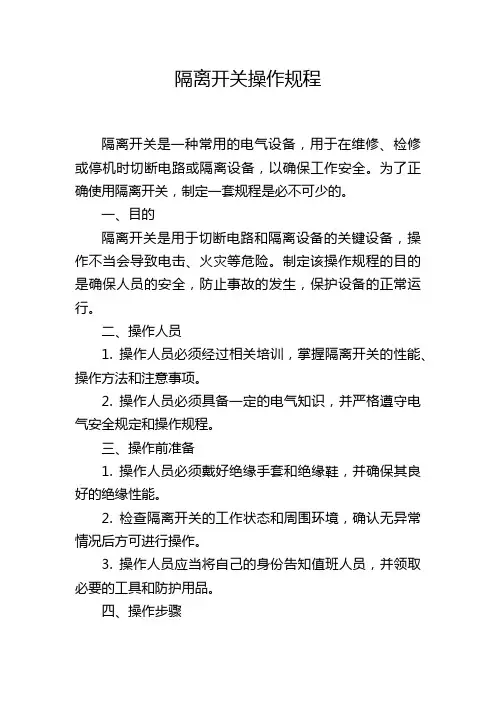

隔离开关操作规程隔离开关是一种常用的电气设备,用于在维修、检修或停机时切断电路或隔离设备,以确保工作安全。
为了正确使用隔离开关,制定一套规程是必不可少的。
一、目的隔离开关是用于切断电路和隔离设备的关键设备,操作不当会导致电击、火灾等危险。
制定该操作规程的目的是确保人员的安全,防止事故的发生,保护设备的正常运行。
二、操作人员1. 操作人员必须经过相关培训,掌握隔离开关的性能、操作方法和注意事项。
2. 操作人员必须具备一定的电气知识,并严格遵守电气安全规定和操作规程。
三、操作前准备1. 操作人员必须戴好绝缘手套和绝缘鞋,并确保其良好的绝缘性能。
2. 检查隔离开关的工作状态和周围环境,确认无异常情况后方可进行操作。
3. 操作人员应当将自己的身份告知值班人员,并领取必要的工具和防护用品。
四、操作步骤1. 在操作之前,操作人员应仔细阅读隔离开关的使用说明书,并按照说明书的要求进行操作。
2. 打开控制箱,确认隔离开关处于关闭状态。
3. 根据工作需要,选择相应的操作模式(手动、电动等)。
4. 在切断电路之前,先向相关部门申请断电,并确保电路已经完全切断或隔离。
5. 使用隔离开关的手柄、按钮或钥匙等,将开关切换为隔离状态。
6. 隔离开关切断电路后,应进行必要的检查,确保电路已经完全切断,并使用标示牌标识。
五、操作注意事项1. 操作人员严禁戏谑、嬉闹或未经授权操作隔离开关。
2. 在操作过程中,操作人员要保持集中注意力,不得分心或受其他人员、事物的干扰。
3. 操作人员必须按照规程进行操作,不得随意更改操作方式或忽视操作步骤。
4. 操作人员在操作过程中,要保持清醒状态,严禁在酒精、药物或疲劳状态下进行操作。
5. 操作人员要注意自身的安全,必要时要配备工作手套、防护眼镜、防护面具等个人防护装备。
6. 隔离开关的操作时,应确保相关设备的停机,避免操作不当引起设备损坏或事故发生。
7. 操作人员在操作过程中,应注意保持设备周围的整洁,防止杂物或其它障碍物影响操作。

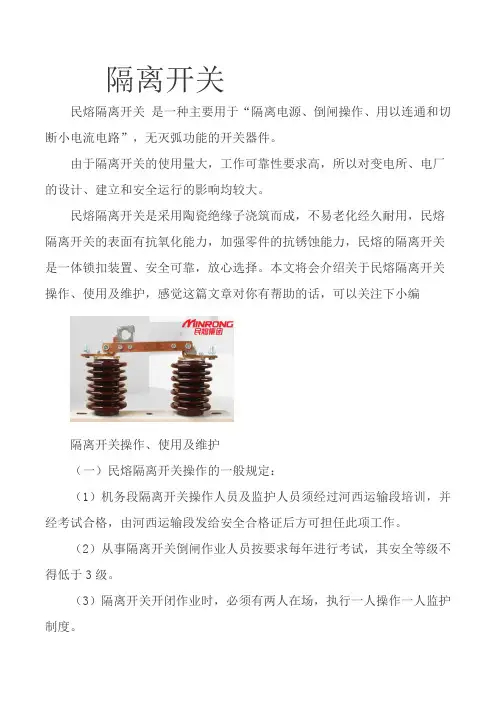

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”,无灭弧功能的开关器件。
由于隔离开关的使用量大,工作可靠性要求高,所以对变电所、电厂的设计、建立和安全运行的影响均较大。
民熔隔离开关是采用陶瓷绝缘子浇筑而成,不易老化经久耐用,民熔隔离开关的表面有抗氧化能力,加强零件的抗锈蚀能力,民熔的隔离开关是一体锁扣装置、安全可靠,放心选择。
本文将会介绍关于民熔隔离开关操作、使用及维护,感觉这篇文章对你有帮助的话,可以关注下小编隔离开关操作、使用及维护(一)民熔隔离开关操作的一般规定:(1)机务段隔离开关操作人员及监护人员须经过河西运输段培训,并经考试合格,由河西运输段发给安全合格证后方可担任此项工作。
(2)从事隔离开关倒闸作业人员按要求每年进行考试,其安全等级不得低于3级。
(3)隔离开关开闭作业时,必须有两人在场,执行一人操作一人监护制度。
(4)对机务段有权操作的隔离开关,在向供电调度申请倒闸命令之前,要令人须向该段主管负责人办理倒闸手续。
(二)民熔手动隔离开关操作程序:(1)民熔隔离开关操作前,操作人必须按规定穿戴好绝缘靴和绝缘手套,并使用绝缘棒,站在绝缘板上进行操作。
使用前检查绝缘靴和绝缘手套有无裂纹、是否漏气。
(2)操作前,必须确认隔离开关和转动装置状态正常。
接地线良好,接触网正常方准按规定操作。
(3)操作时,操作人员的身体各部不得与支柱及周围任何物体或人员相接触,操作要准确迅速,一次开闭到位,中途不得停留和发生冲击。
(4)断电前,必须检查在分段绝缘器内的所有电力机车受电弓是否降下,未全部降下时应通知司机降下后,方准操作。
(5)操作完毕,须确认隔离开关已正确地转到规定位置后再加锁,钥匙交车站值班员保管。
(6)操作使用的绝缘手套、绝缘靴、绝缘棒和绝缘板要存放在阴凉、干燥不落灰尘的容器内。
每6个月由河西运输段负责进行一次性能试验。
每次使用前要进行简略的漏气试验,以保持绝缘性能良好。

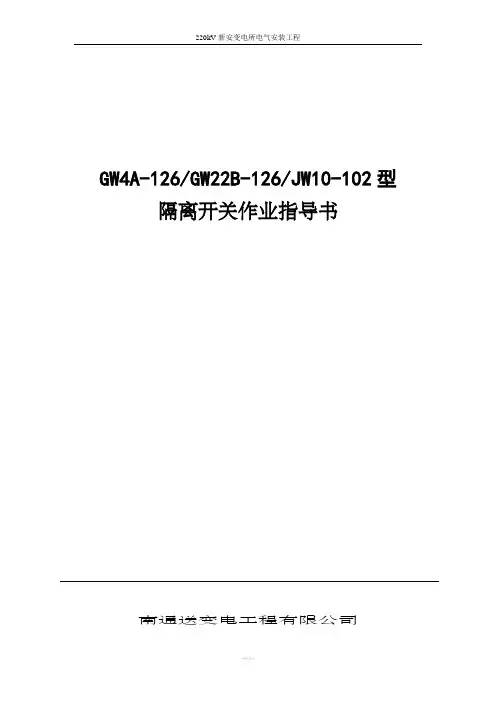

GW4A-126/GW22B-126/JW10-102型隔离开关作业指导书南通送变电工程有限公司二零零九年七月审批:日期:审核:日期:编制:日期:1 适用范围 (4)2 引用文件 (4)3人员要求 (4)4危险点分析与预控措施 (5)5工器具及耗材准备 ....................................................................................................................................... 6作业流程图:.................................................................................................................................................... 7工序及技术要求: (8)8 GW4A-126/GW22B-126/JW10-102型隔离开关安装检查记录...........................GW4A-126/GW22B-126/JW10-102型隔离开关安装调试1 适用范围本作业指导书适用于GW4A-126/GW22B-126/JW10-102型隔离开关安装调试2 引用文件DL 408—1991 电业安全工作规程(发电厂和变电所电气部分)DL 5009.3—1997 电力建设安全工作规程(变电所部分)GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范电安生[1994]227号电业安全工作规程(热力和机械)DL/T 596—1996 电力设备预防性试验规程扬州北辰电气设备有限公司隔离开关安装和维护说明手册GBJ 147—1990 电气装置安装工程:高压电器施工及验收规范3人员要求3.1工作负责人应是具有相关工作经验,熟悉设备情况、熟悉工作班人员工作能力和《电业安全工作规程》,经工区(所、公司)生产领导书面批准的人员。
. . CJ6B电动机操动机构 安装使用说明书
西安整高电器开关制造有限公司 Xi’an ZhengGao electric switch manufacturing Co.,LTD 一、概述 CJ6B电动机操动机构是我公司继CJ6A电动机操动机构之后又一系列隔离开关用电动机操动机构。本产品具有结构简单、功能可靠、体积小、重量轻、噪音低等优点。 本产品符合GB1985-89《交流高压隔离开关和接地开关》。产品可10年免维修。 本产品适合126Kv高压隔离开关、接地开关电动操作使用。 二、技术参数 1. 适用于高压隔离开关及接地开关的参数详见表1 表1
操动机构型号 输出扭矩(N.m) 合闸和分闸 时间(S) 输出转角(度)
CJ 6B 200~700 ≤9 ±1 90 、180 备注 上述各项可根据用户要求特定。 2. 电动机操动机构的额定参数见表2 表2 项目 型号 CJ 6B
额定电机电压 V AC 380 DC 220 额定控制电压 V AC 220 DC 220 额定电机电流 A 370w为1.3 额定输出转矩 N.m 200~700 3. 适用环境: 3.1 海拔高度:一般≤1000m;特殊情况≤2500m; 3.2 环境温度:上限+400C 下限-250C,极限最低温度-400C; 3.3 相对湿度:95%RH; 3.4 地震烈度:能满足8度的要求; 3.5 覆冰厚度:不大于20mm; 3.6 污秽等级:III级; 3.7 不适用于有易燃物质、爆炸危险、化学腐蚀及剧烈振动场所。 三、 操动机构特点 1. 实用性强 1.1 机构接通电源就能在‘就地’或‘远方’进行操作,一台电机通过两级蜗轮减速器输出转矩,就可驱动隔离开关或接地开关准确、可靠地实现合闸、分闸动作。 1.2 利用行程(微动)开关控制操动机构输出转角或它运行的最终位置。利用蜗杆蜗轮传动保证需要的输出转矩和速度,本机构操作平稳、冲击力小,噪音低,并具有可靠的自锁性。 1.3 本机构可分别实现电动和手动操作,电动和手动能互锁。 1.4 箱体为冷轧钢板喷塑处理(或根据用户要求采用不锈钢板)铆接结构。其外形美观、结构合理,具有可靠的防水、防尘、防腐及防锈蚀性。对各种地域均能适应,与传统的焊接和螺栓连接结构相比,更为轻巧和美观。 2. 经济性 2.1 只需电源电压就能操作,不需其它附属设备; 2.2 机构零部件标准化程度高,便于加工制造; 2.3 产品价格合理。 3. 维护、检查简单 3.1 本操动机构结构简单,维护简单方便易行,零部件具有互换性; 3.2 机构内的轴承及两级蜗轮减速器都是密封式结构,采用油脂润滑,可不加油,免维护; 3.3 打开正门或侧门,可方便实施维护和检查。 4. 结构概述及动作说明 4.1 电动操作部分 这部分由一台交流电动机、两级蜗轮减速器和电器控制元件组成。电动机的动力通过第一级蜗轮减速器、第二级蜗轮减速器,由输出轴传递给隔离开关或接地开关,实现分闸、合闸动作。输出轴的旋转角度靠两个行程开关控制电动机实现,动作时间误差±1秒。 4.2 手动操作部分 手动操作时,把正面箱门打开,逆时针转动与电气旋钮开关固定在一起的闭锁板,至露出手柄插入孔,把手柄插入,通过手摇可操动机构分、合闸。当松开闭锁板及旋钮开关时,闭锁板及旋钮开关自动复位,手柄插入孔被挡住,手动操作无法进行,从而实现了手动操作和电动操作的电气互锁。 4.3 行程(微动)开关及辅助开关 机构的合闸、分闸及输出转角的准确控制靠一套行程(微动)开关来控制电动机实现。本机构采用了性能优良、动作可靠的F9系列快速动作辅助开关,辅助开关轴直接和蜗轮减速器输出轴的下端相连。 4.4 门闭锁开关 在内门的内侧设置有门闭锁微动开关,当内门关闭时,门板压下微动开关,此时机构的控制回路通电,可以电动操作;反之,当内门打开时,微动开关释放复位,机构的控制回路被切断,形成闭锁。 4.5本机构设置有“就地/远方”操作按钮和温湿度控制器,可方便操作并实现箱内的温湿度自动控制。 4.6为方便用户的维护工作,箱内设有照明灯。 四、安装及调试 1. 发货明细见装箱单。 2. 验收及开箱注意事项 2.1 开箱时,必须按箭头指示方向进行并防止进水。 2.2 按发货明细表进行清点 。 2.3 验收时,按开箱状态确定下列事项: (1) 是否与订货相符; (2) 运输中是否有破损; (3) 附件是否齐全; 3. 安装注意事项 (1)安装时,先将背板上的4个M16螺栓固定在基础上,调整机构,使机构输出轴中心与本体输入轴中心同轴,然后预固定。 机构外形及安装尺寸见附图1。 输出轴连接安装见附图2。 (2)机构与本体的安装是通过接头与φ50水煤气管(按实际尺寸截取长度)焊接,这时可将机构的四个M16螺栓松开,让机构处于半自由状态,根据安装面与背板之间的距离锁紧螺母。对水煤气管L≤1M的,不同轴度≤1mm ,L≥1M的,不同轴度≤2mm,不同轴度可通过4个M16螺栓来调整。 (3)上述工序结束后,先打开箱门将手动闭锁手把逆时针转动,至手动孔完全打开,再将手摇把插入手动孔中操作。面对机构顺时针摇动为合闸,逆时针摇动为分闸,再操动机构,观察机构与本体分合闸位置是否正确, 若不正确应松开压紧螺栓进行角度调整,使两者位置相匹配。 (4)电缆进线孔装在机构箱的底部,箱体底板上开有三个过线孔, 其中两个分别通过1.5平方毫米的控制电缆;另一个孔通过动力电 缆,用户可参照电气原理图和端子接线图进行外部线路联接。 (5)加热器是为了机构箱内的防潮和恒温而设置的,设置的温湿度控制器,温度低于50C时加热器工作;湿度控制范围≥85%RH。另外,在箱体的上下部设有两个透气孔保证空气流通。 (6)安装完毕后,确认接地可靠。 (7)本机构设置缺相、错相相序保护器,若现场电源相序接错,电动机将不能操作,仅需调整电源相序即可。 4. 维护 为了保持机构有稳定的性能,建议在停电时用户对隔离开关(接地开关)本体的活动关节处进行加油润滑。 5. 电气原理图和端子接线图: 电气原理见附图3; 端子接线见附图4。 注:本电气原理图和端子接线图仅作参考,因为它只适用于电动机电压为AC380V、控制和加热器电压公用AC220V的一种,对于不同要求的电气原理图和端子接线图则以随产品所带的图纸为准。
A
均布向A附图1 机构外形及安装尺寸 接 头水煤气管
附图2 输出轴连接安装 KM26
45
3QF1
W2V2~
M
U2
2423
SA2
手动操作信号
分合SP6c
E2E1
C1698KTC14
6
C15
9511
9612
内门开
NO
3837手动闭锁
远控
照明SP6
1
加热器回路
C4613
B4412
53A42
111KT645321KM1A3B3C3受力5SP2T3NC62CT242A1T1A2KM161SP1C13624NCCC1240A1C11A261KM254KM253242354532423A14KM1F3地就11A1321122216SB2B2C246A242
231
B1C15
31A1
576811A12SB35A1119KL617
外部联锁2021
L11
KL
12KM1
温度传感器SB1
14
分41F2F1
15
23远方3334
24
远控接点SA1A15合
凝露传感器
B554
817
C52
3WSK2
HL
235KM2
EHD
U1V1W1电机回路
21
STK2.5NR2-25 若干
11
XJ3G11
随工程 1
Y090-22XB/31
MW9-Y6 AC220VLXW5A-11G2/FJRD2型 80W212111随工程 CJX2-0901+F4-11LAY39-10BN/3YLAY39-01BN/1Y备 注LAY39-22X/2Y111AC 380V1数量1DZ47-60(D)3P5ADZ47-60(C)1P5ALAY39-10BN/4Y1LX19K19热过载继电器照明灯手动闭锁开关辅助开关XTHLKT 181617
Q1KL
SA214
13
15
端子
加热器限位开关交流接触器分闸按钮停止按钮
温湿度控制器SP1、SP2EHD1110KM1、KM2SB2SB38679WSK
远方/就地开关小型断路器
合闸按钮交流电动机小型断路器SB1QF2SA15
34
QF1M2序号1代 号
12SP6门闭锁开关名 称断相与相序保护继电器
12
CNC
内门开
L3L2AC380V
L1
L26AC220V25N
1
说明:1、本电气原理图所示的是隔离开关 或接地开关处于分闸位置;2、就地/远方开关SA1处于就地位置;3、接触器处于无励磁状态;4、SP2受压力而断开;5、门动微动开关(内门)SP6是 在内门打开时的状态;6 手动闭锁开关SA2常开触头变为闭合状态时才能 进行手动操作。
31QF22927
附图3 电气原理图
