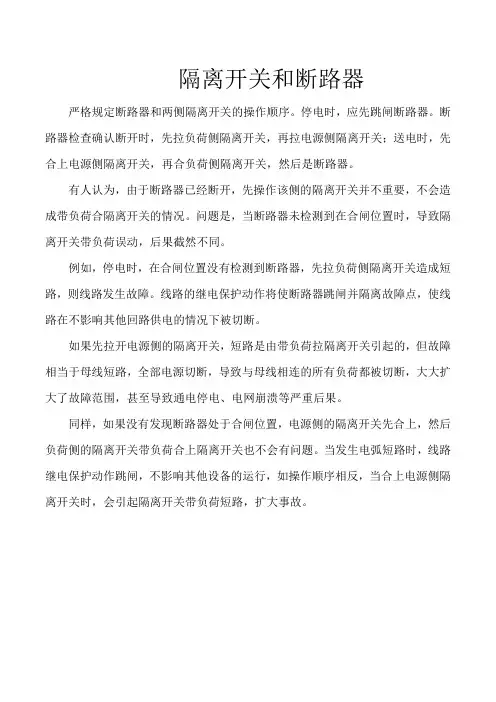

隔离开关和断路器严格规定断路器和两侧隔离开关的操作顺序。

停电时，应先跳闸断路器。

断路器检查确认断开时，先拉负荷侧隔离开关，再拉电源侧隔离开关；送电时，先合上电源侧隔离开关，再合负荷侧隔离开关，然后是断路器。

有人认为，由于断路器已经断开，先操作该侧的隔离开关并不重要，不会造成带负荷合隔离开关的情况。

问题是，当断路器未检测到在合闸位置时，导致隔离开关带负荷误动，后果截然不同。

例如，停电时，在合闸位置没有检测到断路器，先拉负荷侧隔离开关造成短路，则线路发生故障。

线路的继电保护动作将使断路器跳闸并隔离故障点，使线路在不影响其他回路供电的情况下被切断。

如果先拉开电源侧的隔离开关，短路是由带负荷拉隔离开关引起的，但故障相当于母线短路，全部电源切断，导致与母线相连的所有负荷都被切断，大大扩大了故障范围，甚至导致通电停电、电网崩溃等严重后果。

同样，如果没有发现断路器处于合闸位置，电源侧的隔离开关先合上，然后负荷侧的隔离开关带负荷合上隔离开关也不会有问题。

当发生电弧短路时，线路继电保护动作跳闸，不影响其他设备的运行，如操作顺序相反，当合上电源侧隔离开关时，会引起隔离开关带负荷短路，扩大事故。

有人填写操作票时，为节省时间，不宜将隔离开关操作写成“断路器两侧隔离开关分闸”为一步，应分为两步。

例如线路停电时，断路器断开后，首先打开负荷侧隔离开关QS2，检查其是否处于分闸位置；其次，拉动电源侧隔离开关QS1，检查其是否处于断开位置。

另外，在操作步骤的安排上，应保证断路器操作时回路保护仍有操作电源，当发生上述误操作时，断路器能跳闸。

对于一些资料所列的典型操作规程，当线路停电时，断路器的操作熔断器应放在隔离开关分闸前；当线路上电时，应在隔离开关闭合后办理上断路器的操作保险，这将导致结果开关带负荷合闸时，继电保护不能动作跳闸，造成短路。

隔离开关隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

隔离开关在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

一般用作高压隔离开关，即额定电压在1kV以上的隔离开关，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

隔离开关控制接线与相应断路器闭锁，可有效地防止带负荷拉、合隔离开关。

但是在操作母线侧隔离开关与线路侧隔离开关中，由于人为原因，有可能引起操作顺序颠倒，这是开关、刀闸操作原则所不允许的，也是电力系统中造成事故的原因之一。

为防止隔离开关操作顺序颠倒，对没采用程序锁防误的厂、站，将其原有隔离开关控制接线加以改进，可防止误操作，减少不必要的事故发生。

1、隔离开关控制闭锁回路改进原理在隔离开关控制、闭锁回路中串入隔离开关辅助触点，即母线侧隔离开关控制闭锁回路中串入线路侧隔离开关常闭辅助触点，线路侧隔离开关控制回路串入母线侧隔离开关常开辅助触点。

2、采用电磁锁防误的隔离开关闭锁接线。

此种接线能够有效防止带负荷拉、合隔离开关，但有可能引起隔离开关操作顺序颠倒。

停电操作：拉开断路器后，只能先拉开线路侧隔离刀闸，才能拉开母线侧隔离刀闸。

送电操作：断路器在断开位置，只能先合母线侧隔离刀闸，才能合线路侧隔离刀闸。

此种接线不仅防止带负荷拉、合隔离开关，而且能防止违反开关、刀闸操作原则的违规操作。

3、改进接线的优点(1)此种改进接线不仅保留了原有隔离开关控制接线的优点，最主要的是能有效防止违反开关、刀闸操作原则的违规操作，减少不必要的事故发生。

(2)此种改进接线简单、可靠，投资也较少。

适用于采用电磁锁防误的接线及气动操作、电动操作、电动液压操作的隔离开关的控制接线。

中性点隔离开关民熔中性点隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔中性点隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔中性点隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

民熔中性点高压隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔中性点隔离开关的基础信息，感觉这篇文章对你有帮助的话，可以关注下小编产品概述民熔35KV中性点户外隔离开关GW13-40.5/630A概述GW13-40.5/630隔离开关是在无载荷情况下，分何变压器中性点联线之用，在闸刀处于正常分闸位置时，可提供一个符合安全要求的绝缘距离。

操动机构输出轴可作180度水平旋转，操作机构上的定位装置能保证触头与静触头处于正确位置或分断位置。

民熔中性点隔离开关满足GB1985《交流高压隔离开关和接地开关》及IEC-129（1984）标准要求。

它性能可靠、运行安全、结构简单、安装调整方便。

广泛使用于63KV-110KV变电站。

35KV中性点户外隔离开关GW13-40.5/630A使用环境a.海拔不超过1000m；b.周围空气温度：上限+40度，下限-40度；c.风压不超过700Pa；d.地震烈度不超过8级；e.覆冰厚度不大于10mm；f.支柱绝缘子污秽等级：普通型为0级，耐污型按用户要求。

35KV中性点户外隔离开关GW13-40.5/630A特点1、改进了轴承转盘结构，使轴承座实现了防水功能。

且配有注油孔、调整螺钉，开关的整体性强且维护更加简单、方便。

2、导电杆与触头之间、导电杆与触指座之间均采用铜焊工艺，另外触指与触指座之间加装软连接，使产品的主回路电阻比采用螺钉连接的大幅减小，从而减少触头在运行中的发热问题。

隔离开关隔离开关主要用于隔离电路。

分段状态下有明显的断口，导电系统在合闸状态下能通过正常工作电流和故障短路电流。

隔离开关无灭弧装置，既能切断负载电流，又能切断短路电流。

但是，隔离开关必须是动态和稳定的。

隔离开关的主要功能如下：（1）设备检修时，用隔离开关将带电部分和非带电部分隔离，造成明显的断开点。

逆向维修设备的力系是隔离的，以确保人员和设备的安全。

（2）隔离开关与断路器配合切换操作，改变操作方式。

（3）用于切断小电流回路和旁路（回路）电流。

（4）隔离开关用于闭合500kV小电流回路的旁路（回路）电流。

但必须在计算满足隔离开关条件和有关调度规定后才能进行。

隔离开关牌子推荐民熔电气1.1结构形式1.1.1隔离开关的分类M0级隔离开关：机械寿命1000个工作循环，适用于输配电系统，满足一般要求。

M1级隔离开关：具有3000-5000个操作循环，以延长隔离开关的机械寿命。

主要用于隔离开关与同级断路器联动操作的场合。

M2级隔离开关：机械寿命10000个操作循环，主要用于隔离开关与同级断路器联动操作的场合。

隔离开关分类见表1.1表1.1隔离开关分类户内隔离开关:通常是35kV及以下的电压等级,GN系列为主要代表。

如图1.1所示。

图1.1户内隔离开关结构(GN2-10)户外型隔离开关是以35kV及以上电压等级，三相可实现单极独立安装,单相或三相同步操作形式。

按其绝缘支柱的不同可分为单柱式、双柱式和三柱式。

如图1 .2所示。

图1.2户外隔离开关结构1.1.2隔离开关的结构隔离开关都是有开端元件、支持绝缘件、传动元件、基座及操作机构五个基本部分组成，其方框图如图1.3所示，示意图如图1.4。

图1.3隔离开关组成方框图。

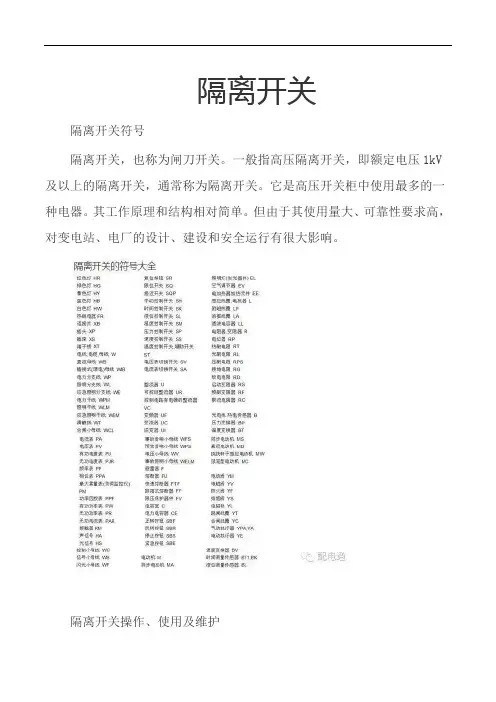

隔离开关隔离开关符号隔离开关，也称为闸刀开关。

一般指高压隔离开关，即额定电压1kV 及以上的隔离开关，通常称为隔离开关。

它是高压开关柜中使用最多的一种电器。

其工作原理和结构相对简单。

但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

隔离开关操作、使用及维护(1）隔离开关操作的一般规定：（1）机务段隔离开关操作人员、监护人在河西运输段接受培训，考核合格。

只有在河西运输科颁发安全证书后，他们才能从事这项工作。

（2）从事隔离开关操作的人员每年按要求进行考核，安全等级不低于3级。

（3）分、合隔离开关时，必须有两人在场，实行一人操作、一人监护制度。

（4）对有权在机务段操作的隔离开关，在向供电调度申请投切指令前，由车辆段负责人与段负责人办理转换手续。

（2）手动隔离开关操作程序：（1）操作隔离开关前，操作人员必须穿绝缘靴、手套，用绝缘棒站在绝缘板上操作。

使用前检查绝缘靴和手套是否有裂缝和漏气。

（2）操作前，必须确认隔离开关和旋转装置的状态正常。

接地线完好，接触网正常后，方可按规定操作。

（3）作业时，作业人员身体各部位不得与道具及周围物体或人员接触。

操作准确、迅速，开关一次到位，操作过程中不得停车、撞击。

（4）停电前，应检查分段绝缘器内所有电力机车受电弓是否降下。

否则，应通知司机在作业前降下车辆。

（5）操作结束后，应确认隔离开关已正确转到规定位置，方可锁闭，并将钥匙交给车站值班员保管。

（6）操作中使用的绝缘手套、绝缘靴、绝缘棒和绝缘板应存放在凉爽、干燥、无尘的容器中。

河西运输科负责每6个月进行一次性能试验。

每次使用前应进行短暂的漏气测试，以保持良好的绝缘性能。

（7）雷雨天气禁止操作隔离开关。

严禁带负荷操作隔离开关。

（3）带接地开关的隔离开关应严格按照下列要求操作：（1）开关断开时，应先断开总开关，再合上接地开关。

（2）合闸时，先断开接地开关，再合上总开关。

接地开关闭合时严禁合总开关。

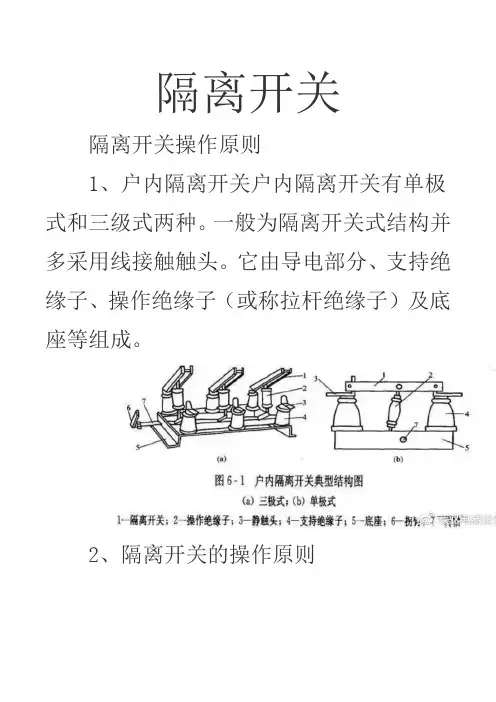

隔离开关隔离开关操作原则1、户内隔离开关户内隔离开关有单极式和三级式两种。

一般为隔离开关式结构并多采用线接触触头。

它由导电部分、支持绝缘子、操作绝缘子（或称拉杆绝缘子）及底座等组成。

2、隔离开关的操作原则（1）分、合闸动作要果断、迅速，终了时注意不可用力过猛，并目测其动触头位置是否符合要求。

（2）用绝缘杆操作单极隔离开关时，合闸应先合两边相，后合中间相。

分闸时，顺序与此相反。

（3）不管合闸还是分闸操作，都不应带负荷（除负荷在隔离开关允许的操作范围之内外）。

（4）发生带负荷误分或合隔离开关操作时，误合闸后不得再立即拉开，误分闸后不得立即合上（除若刚拉开一点，发现有火花产生时，可立即合上）。

3、隔离开关与断路器操作配合原则（1）隔离开关没有灭弧装置,不能用来接通和断开有负荷电流的电路；只能用来分、合只有电压而没有负荷电流的电路。

（2）线路停电操作顺序：先断开断路器，再断开负荷侧的隔离开关，最后断开电源侧的隔离开关。

（3）线路送电操作顺序：先合上电源侧的隔离开关，再合上负荷侧的隔离开关，最后合上断路器。

隔离开关常见故障及处理1、高压隔离开关的作用高压隔离开关具有隔离电压的功能，可用于开合避雷器、电抗器等不产生电弧的某些切换操作，或配合断路器进行不带电操作；停电或其他检修工作时，高压隔离开关可以切断停电部分与带电部分，以保证作业人员的安全；在一些特殊的供电系统中，高压隔离开关可对某些电路进行切换操作，改变供电系统的运行方式。

2、高压隔离开关常见故障高压隔离开关常见的故障有隔离开关过热故障、绝缘瓷瓶断裂故障、导电部分锈蚀等。

其中过热故障是高压隔离开关在运行中最常发生的缺陷。

发生隔离开关过热故障后，当运行电流还未达到额定值的60%时便已经出现不正常的发热现象，这是在投运前调试和检修中无法发现的问题。

3、高压隔离开关过热故障原因分析造成隔离开关过热故障原因有以下3 点：①在安装和检修时，使用了过多的导电膏。

实际上，并非导电膏越多导电性能就越好。

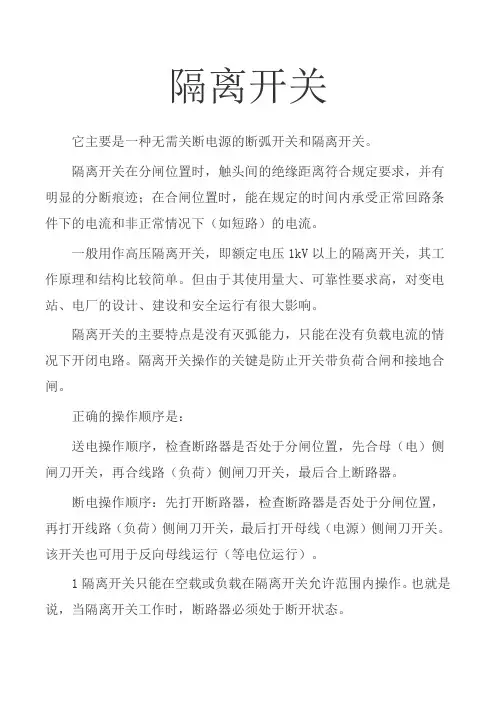

隔离开关它主要是一种无需关断电源的断弧开关和隔离开关。

隔离开关在分闸位置时，触头间的绝缘距离符合规定要求，并有明显的分断痕迹；在合闸位置时，能在规定的时间内承受正常回路条件下的电流和非正常情况下（如短路）的电流。

一般用作高压隔离开关，即额定电压1kV以上的隔离开关，其工作原理和结构比较简单。

但由于其使用量大、可靠性要求高，对变电站、电厂的设计、建设和安全运行有很大影响。

隔离开关的主要特点是没有灭弧能力，只能在没有负载电流的情况下开闭电路。

隔离开关操作的关键是防止开关带负荷合闸和接地合闸。

正确的操作顺序是：送电操作顺序，检查断路器是否处于分闸位置，先合母（电）侧闸刀开关，再合线路（负荷）侧闸刀开关，最后合上断路器。

断电操作顺序：先打开断路器，检查断路器是否处于分闸位置，再打开线路（负荷）侧闸刀开关，最后打开母线（电源）侧闸刀开关。

该开关也可用于反向母线运行（等电位运行）。

1隔离开关只能在空载或负载在隔离开关允许范围内操作。

也就是说，当隔离开关工作时，断路器必须处于断开状态。

2先拔出定位销，开关动作要果断、迅速。

操作结束时不要用力过大。

操作完成后，必须用定位销锁紧，目测动触头位置是否符合要求。

三。

隔离开关带负荷误操作时，应冷静，避免反方向误操作。

高压隔离开关使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专1 ]的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

1.操作前应确保断路器在相应分、合闸位置，以防带负荷拉合隔离开关。

2.操作中，如发现绝缘子严重破损、隔离开关传动杆严重损坏等严重缺陷时，不得进行操作。

3.如隔离开关有声音，应查明原因，否则不得硬拉、硬合。

4当隔离开关、接地开关和断路器之间安装防误闭锁装置时，必须按顺序进行操作。

若霞光开关操作受阻不能操作，应查明原因，正常情况下不得随意解除锁定。

5当隔离开关和接地开关因闭锁装置故障而不能正确动作时，必须严格按照闭锁要求检查相应断路器和隔离开关的位置状态，检查无误后方可解锁投入运行；6释放锁紧装置后，应按规定的方向迅速、果断地操作。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔隔离开关GW4-35系列介绍，感觉这篇文章对你有帮助的话，可以关注下小编1．民熔Gw4-35系列隔离开关Gw4-35系列隔离开关为35kV户外隔离开关，额定电流630-2000a，Gw4-35系列隔离开关结构图见图3-2。

它是一种双柱结构，一般做成单极形式。

三级联动隔离开关可由连杆组成，但也可用于单极。

从图3-2可以看出，gw4-35系列隔离开关的左刀闸3和右刀闸5分别安装在支柱绝缘子2上，支柱绝缘子安装在1民熔gw4-35系列隔离开关民熔gw4-35系列隔离开关为35kV户外隔离开关，额定电流630-2000a，gw4-35系列隔离开关结构图见图3-2。

它是一种双柱结构，一般做成单极形式。

三级联动隔离开关可由连杆组成，但也可用于单极。

由图3-2可见，民荣gw4-35系列隔离开关的左刀闸3和右刀闸5分别安装在支柱绝缘子2上，支柱绝缘子安装在底座1两端的轴承座上。

图3-2显示了隔离开关的闭合状态。

分闸操作时，操作机构通过十字联动机构带动两个支柱绝缘子分别反向旋转90°，使开关叶片在水平面上旋转，实现分闸。

图3-2 民熔gw4-35系列隔离开关（单相）结构图1-底座；2-柱形绝缘子；3-左闸刀开关；4-触点保护罩；5-右闸刀开关；6-端子；7-软连接；8-轴；9-十字连杆2．民熔GW5-35系列隔离开关民熔GW5-35系列隔离开关为35kV户外式隔离开关，额定电流为630～2000A。

GW5-35系列隔离开关的结构示意图如图3-3所示，为双柱式V形结构，制成单极形式，借助连杆组成三极联动隔离开关。

隔离开关民熔GW4隔离开关是发电厂和变电站电气系统中重要的开关电器，需与高压断路器配套使用。

隔离开关适用于三相交流50Hz，额定电压12KV的户内装置。

供高压设备的有电压而列负荷载的情况下接通，切断或转换线路之用。

其主要功能是：保证高压电器及装置在检修工作时的安全，起隔离电压的作用，不能用与切断、投入负荷电流和开断短路电流，仅可用于不产生强大电弧的某些切换操作，即是说它不具有灭弧功能民熔GW4高压隔离开关均采用热镀锌工艺进行防腐处理。

不能满足热浸镀锌要求的零件一般采用不锈钢制造。

M8以下紧固件采用不锈钢，其余部分采用热浸镀锌。

民荣GW4型高压隔离开关采用双柱中分闸、触头翻转结构。

具有自清洁触点的能力，提高了触点的可靠性。

接触指采用高强度、高导电性、高弹性的新材料制成。

开关采用绝缘钩杆操动机构，部分开关设有自锁装置。

民荣GW4高压隔离开关旋转部分按免维护要求设计。

采用不锈钢轴销，无油自润滑轴承结构。

钢构件采用热浸镀锌，保证操作灵活、密封结构、轻便可靠、永不生锈介绍了民用熔断GW4型交流高压隔离开关的基本情况。

如果你能注意到这篇文章，编辑会帮你吗铭荣gw4-12、24、35、40.5、72.5、126系列户外交流高压隔离开关（以下简称隔离开关）。

它适用于频率为50Hz、额定电压为11、24、35、40.5、72.5、126kV 的电力系统，作为电压无载分时电路。

防污型隔离头能满足重污染地区用户的要求，能有效解决隔离开关运行中的污闪问题。

隔离开关与产品之间的联锁机构顺序正确。

30-110kv接地开关分为I型和II型，15和220kV为II型。

II型接地开关动、热稳定值与隔离开关相同。

本产品具有以下规格：1根据有无接地开关，可分为不接地、单接地和双接地2按使用面积可分为普通型和防污型。

本系列隔离开关的特点如下：（1）连接端采用软连接过渡，导电接点可靠性如下：（2）接地刀采用外部闭合布置，保证闭合过程中接地刀与其他电气端子之间的可靠绝缘距离：（3）gw4-220配有折叠和折叠接地刀，以减少接地刀占用的空间。

隔离开关一般安装调试GW4型分离器的方法是在线路中，分离器的数量通常是开关量的2～4倍。

由于隔离开关数量较多，安装调试能力较大，在110KV以下电压下，以GW4型隔离开关为主导设备，如果隔离开关的安装工艺和机械尺寸设置不符合要求，分离器不开闭，触点过热，甚至瓷瓶坏了。

所以这是必要的，接线开关的安装调试方法在笔者根据自己的工作经验，将这种隔离开关的安装调试方法总结如下。

介绍了1gw4分离器的结构和工作原理。

为了更好地理解隔离开关的安装过程和调试方法，需要对隔离开关的结构和功能原理有足够的了解。

1.1.1.分离开关的结构1.1.1.分离开关的结构GW4型分离器由三个单步组成的水平、两列旋转结构组成，每一步都配有一个底座、隔离柱和导电部件，带有手动或电动操作机构。

1.1.2接地开关的结构由固定在隔离开关管上的静触头和安装在底座上的活动触头组成。

1.1.3.手持机构的建立手动操作机构由在水平面（甚至表面）旋转90度（或180度）的手柄、防雨罩和辅助开关组成。

1.1.4电动操作机构的电气机构的主要部件有电机、速度、辅助开关、边界开关、传动开关、屏蔽、开关等。

1.2隔离开关动作原理1.2.1.分离开关动作原理：操作机构输出波旋转90-176；180-176；）垂直管工作波旋转90-1766；180-176；）臂被操作，工作相的有源极旋转90-176；其余的有源极旋转90-176；交叉电路杆使从动杆旋转90转；17666转；转动方向盘实现三极。

1.2.2接地开关的作用原则、使用传动轴和水平连杆将主轴转向一定角度的有效机构，从而分闸。

1.2.3手柄工作时的手动操作原则、输出轴机构旋转，导致辅助开关与机构主轴连接，包括当断开时，当断开作用时，相应的接点即断开或关闭，并发出相应的分离合信号。

1.2.4电机起动机电机构、蜗轮蜗轮传动机构、主轴旋转、断路机构的作用原则，主轴耦合2.1隔离开关的安装2.1隔离开关安装和调试原则是其正常运行的先决条件。

隔离开关
绝缘开关的使用和结构
1绝缘电压将电路分割成一个绝缘开关，在一个无电流电路上造成明显的断裂，并将断电装置与充电部分隔离，从而提供可见空气的绝缘空间，并确保体装置的安全。

该绝缘开关具有低强度电弧响应能力（d）空调变压器，其驱动电流不超过2A，连接或切断；
导电部分
导电部分通过支承绝缘体而固定在基底上，闭合和断开电路主要包括由操作绝缘体驱动的力栅（“控制触点或导电杆”）。

一个固定在基座上的静态触点和两个或更频繁地设计的伞，以连接力屏幕。

由开关的额定电流确定带宽的厚度和带宽的数量。

绝缘高压开关绝缘开关还配备了一个接地刀栅，用于在两个之间安装机械锁定装置，以确保操作顺序的准确性，从而便利总线和电力的安装。

绝缘部分
绝缘开关的绝缘包括两种主要类型：
土壤绝缘
土壤绝缘由支撑绝缘体和操作绝缘体组成他们通常使用陶瓷绝缘体，有时还使用环氧树脂或环氧玻璃板等。

具有可见断层的绝缘通常是空的介质绝缘体在绝缘开关断裂时，开关之间的断裂电压应大于3 F，而断裂电压则大于3 F，因此在电路中出现危险的过压时，首先是相对放电，从而避免触点之间的断裂，并确保维修人员的安全。

隔离开关一、运行情况分析1.1操作运行范围依据安装地址的不同，高压隔离开关分为户外式与户内式两种。

依据极数划分成三极式与单极式两种。

在运行中，隔离开关应该密切的关注自身的运行电流和运行电压，如果运行电压将额定电压超出，容易造成放电情况出现在瓷瓶中。

其发热程度同运行电流关系密切，对其外观能否变形也有着非常密切的关系。

在现场运行规定中，要求在70度以内控制隔离开关运行温度。

因为专门的灭火装置还没有被设置出来，所以，就会限制到隔离开关的具体应用。

其中对于这些方面是可以被应用的：（1）和、拉不存在问题的避雷器与电压互感器；（2）通过设备管理部门同意，合、拉220kV或者以下电压等级母线电流；（3）对不存在问题的变压器中性点接地刀闸进行拉、合。

（4）对低于5A的空载引线进行拉合，在2A的空载变压器电流值以下控制拉、合励磁电流；（5）通过设备管理单位认可，对母线环路电流进行拉合；（6）对220kV之下等电位的环路电流进行拉、合。

但是，一定要对避免环路内开关分闸的策略进行应用。

1.2运行中需要注意的事项（1）刀闸合接时禁止带电；（2）防止将接地刀闸和断路器应用进去；（3）对故障电流、隔离开关合、拉负荷电流等要严格控制。

在合格断开后，或者出现带负荷误拉时，要都断开，这样对操作方向需要立刻进行改变，将电弧立刻熄灭，防止带电负荷大、拉隔离开关。

在操作隔离开关前，必须要将一定的断路器控制电源投入进去。

在断路器拉开接地刀闸、拆除接地线、分闸的情况下，才能够进行停送电处理。

送电的过程中，先将母线侧刀闸合并，再将负荷侧刀闸合并，停电期间，改变顺序。

为了确保工作人员的安全，对刀闸进行操作时，采取远程操作的方式；如果有失灵的情况出现在远方电动操控中，需要在现场完成电动操作。

当二者都难以工作时，需要按照解锁方案去做，通过审批后，对刀闸进行手动操作。

操作期间，分析传统机构的运行声音，看是否存在异常情况，是否能够完成整个流程。

此外，对于三相是否可以同期完成也需要高度的予以关注，准确的控制其位置。

二次回路图（控制电路图解）
二次回路（secondary circuit）定义：测量回路、继电保护回路、开关控制及信号回路、操作电源回路、断路器和隔离开关的电气闭锁回路等全部低压回路。

由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。

遇到困难和挫折，让我们感到：
物是人非事事休，欲语泪先流。

解决后就会感到：
正入万山圈子里，一山放过一山拦。

是在电气系统中由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆连成的电路。

用以控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

用于监视测量表计、控制操作信号、继电保护和自动装置等所组成电气连接的回路均称为二次回路或称二次接线。

隔离开关隔离开关符号隔离开关，也被称为刀闸。

一般指的是高压隔离开关，即额定电压在1kV及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

隔离开关操作、使用及维护(一)隔离开关操作的一般规定：(1)机务段隔离开关操作人员及监护人员须经过河西运输段培训，并经考试合格，由河西运输段发给安全合格证后方可担任此项工作。

(2)从事隔离开关倒闸作业人员按要求每年进行考试，其安全等级不得低于3级。

(3)隔离开关开闭作业时，必须有两人在场，执行一人操作一人监护制度。

(4)对机务段有权操作的隔离开关，在向供电调度申请倒闸命令之前，要令人须向该段主管负责人办理倒闸手续。

(二)手动隔离开关操作程序：(1)隔离开关操作前，操作人必须按规定穿戴好绝缘靴和绝缘手套，并使用绝缘棒，站在绝缘板上进行操作。

使用前检查绝缘靴和绝缘手套有无裂纹、是否漏气。

(2)操作前，必须确认隔离开关和转动装置状态正常。

接地线良好，接触网正常方准按规定操作。

(3)操作时，操作人员的身体各部不得与支柱及周围任何物体或人员相接触，操作要准确迅速，一次开闭到位，中途不得停留和发生冲击。

(4)断电前，必须检查在分段绝缘器内的所有电力机车受电弓是否降下，未全部降下时应通知司机降下后，方准操作。

(5)操作完毕，须确认隔离开关已正确地转到规定位置后再加锁，钥匙交车站值班员保管。

(6)操作使用的绝缘手套、绝缘靴、绝缘棒和绝缘板要存放在阴凉、干燥不落灰尘的容器内。

每6个月由河西运输段负责进行一次性能试验。

每次使用前要进行简略的漏气试验，以保持绝缘性能良好。

(7)遇雷雨天气时，禁止操作隔离开关。

严禁带负荷操作隔离开关。

(三)带接地刀闸的隔离开关要严格按下列要求操作：(1)断开时，先断开主刀闸，后闭合接地刀闸。

(2)闭合时，先断开接地刀闸，后闭合主刀闸。

隔离开关民熔隔离开关是一种主要用于“隔离电源、倒闸操作、用以连通和切断小电流电路”，无灭弧功能的开关器件。

由于隔离开关的使用量大，工作可靠性要求高，所以对变电所、电厂的设计、建立和安全运行的影响均较大。

民熔隔离开关是采用陶瓷绝缘子浇筑而成，不易老化经久耐用，民熔隔离开关的表面有抗氧化能力，加强零件的抗锈蚀能力，民熔的隔离开关是一体锁扣装置、安全可靠，放心选择。

本文将会介绍关于民熔隔离开关知识总结，感觉这篇文章对你有帮助的话，可以关注下小编注：当电流“非常低”或每个绝缘开关的两个连接端子之间的电压在开关前后没有显著变化时，绝缘开关具有关闭和断开电路的能力。

低压绝缘开关和高压绝缘开关分为多个操作循环：M1绝缘开关和M2绝缘开关分为绝缘列：单缸绝缘开关、两列绝缘开关和三列绝缘开关。

根据安装地点：内部和内部绝缘开关的外部绝缘开关元件A：包括静态接触和接触的导电部分的静态接触由铜板构成，其穿孔端可连接到铜板上。

巴士可移动的触点是由两个铜板组成的触点带，它们可以绕角轴旋转，并且在关闭时阻止静态接触。

两个铜板具有用于控制动态触点之间的接触压力的夹紧弹簧，并且两个铜头在通过相同方向的电流时在它们之间产生电压，从而增加电压。

电镀钢板的接触和可靠性操作，也称为磁锁，安装在接触带的两端，由此获得磁锁磁化产生的相互吸引，并增加接触压力。

这有助于改进绝缘开关的操作和热稳定性。

每个技术参数都有意义第一：G用于绝缘开关；二设备的位置；三设计序号；第19号；第13号；第四位置：操作电压电平；KV单元。

第五位置：额定电流，单元A.例如，GN19-35/630：绝缘开关，内部类型，序列号13，操作电压35千伏，额定电流630A.用于开发知识：一些绝缘开关在工作电压之后具有其他特性，例如G改进的模型，T用于均匀设计，D用于质量显示器，K用于快速划分，C用于电压模型中使用的陶瓷套筒，即标准电压电平1（GB/T.156-2007）标准电压电平3-相位系统和相位系统的标准电压相关设备，额定电压在1千伏至35千伏之间。

隔离开关1.隔离开关的用途主要用途是保证电路中，检修部分与带电体之间的隔离及用隔离开关进行电路的切换工作或关合空载电路。

2.隔离开关的分类类型按其安装方式的不同可分为户外隔离开关与户内高压隔离开关。

户外隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的隔离开关。

按其绝缘支柱结构的不同可分为单柱式隔离开关、双柱式隔离开关、三柱式隔离开关。

其中单柱式隔离开关在架空母线下面直接将垂直空间用作断口的电气绝缘，因此，具有的明显优点，就是节约占地面积，减少引接导线，同时分合闸状态特别清晰。

在超高压输电情况下，变电所采用单柱式隔离开关后，节约占地面积的效果更为显著。

按电压等级的不同低压隔离开关电气设备进行维修时，需要切断电源，使维修部分与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。

刀开关即作为隔离电源的开关电器。

隔离电源的刀开关亦称作隔离开关。

隔离用刀开关一般属于无载通断电器，只能接通或分断“可忽略的电流”（指带电压的母线、短电缆的电容电流或电压互感器的电流）。

也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时，可在非故障条件下接通或分断电气设备或成套设备中的一部分。

用做隔离电源的刀开关必须满阻隔离功能，即开关断口明显，并且断口距离合格。

刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组合电器；刀开关的可动部分（动触头）由带熔断体的载熔件组成时，称为熔断器式刀开关。

刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧及弧刀等可组合为负荷开关。

负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。

高压隔离开关GN系列户内高压隔离开关高压断路器GW系列户外高压隔离开关常见高压隔离开关型号CR 中心断口隔离开关（126kV~252kV）DR 双面隔离开关（72.5kV~363kV）KR 双柱水平伸缩式隔离开关（126kV~550kV）PR 单柱双臂垂直伸缩式隔离开关（126kV to 500kV）SR 水平旋转单侧断口式隔离开关（40.5kV）VR V型中心断口隔离开关（126kV）YR 单柱单臂垂直伸缩式隔离开关（126kV~550kV）3.符号的含义4.GW9系列的外形结构及安装尺寸隔隔离开关刀闸触头过热的处理1,用示温片复测或用红外线测温仪测量，触头实际温度若超过规定值(70℃)时应查明原因及时处理。
