水泥-水玻璃双液浆

水泥-水玻璃双液浆 我国生产的水玻璃模数一般在 2.4〜3.3之间。水玻璃在水溶液中的含量（或称浓 度）常用密度或者波美度表示。土木工程中常用水玻璃的密度一般为 1.36〜 1.50g/cm3，相当于波美度38.4〜48.3。密度越大，水玻璃含量越高，粘度越 大。水玻璃模数n, n=1.常温水能溶解，n在1-3之间，需热水能溶解，n大于 3,需要4个大气压以上的蒸汽才溶解 表1水泥、水玻璃跟浆液试验成果（制分）

隶呢饰駅比 水駅比 （ 税试贰 幣爾 Ji + vm - r 就谕嗟/腳焙时

n,' c«*i J) 1 AJiiaff/MPa 4 a (cm ■ 4'1) ]cm 側離 2 d Id

S-1 0.6 1,57 衣,5 0：05 2J3 L62 4” 48 I^SS 2L5J 22.40 1.24 klO -1 5-2 50 0.6 1,35 56,0 0：02 1 ：00 1.56 0.56 14.05 21.07 20 SO

S-3 50 OS J.05 35,0 0：U2 0：30 1.51 0 64 7.20 16 93 i9 00 S-^ 30 1.0 0r6 1翻 37.0 0s03 Q：23 1.51 0.72 1.09 19.*7 22 00 s.95 xia-10 35 0. J 0：6 1-34 36.0 0103 0:20 1.62 3.2S *32 14 60 It 07 S-6 35 0.5 0.8 1,朝 38.0 0:03 1;36 1.53 0 64 IS.(>4 32.00 2.35 « W'4 5-7 35 0.8 0.S 】.椚 37.0 0-03 0：49 L4S o.sa I CM 22 J7 &7

S-S 35 1.0 1.43 35.5 01M 0：43 L4S 1.0) 1.20 17 07 20.40 6.98 M H)v $-9 40 0.5 L0 1.45 39.0 0；04 1:2& 1.50 0.67 0.8& 19 47 17粹 L36 x 10

S-10 40 0,6 L0 1.45 44) 0 Q-US L48 0.77 0.85 6.99 17 R 42 x 10 * S*ll 40 1,0 0,6 1,5« 29.5 0:03 0；M 1.59 2.2» 151 11.6? I2.« US x S- 12 4G L0 LO 1 40 34.0 0:08 0：I6 1.鞍 too L3) 2,17 5.47 2 .60 n 10 " 木玻昭浓區:J比说刃照庶 ■ S bi區2O*N 06 LIL. J3L SiO2 0%

1.0 1.007 1 IO 07 2.3 1.O1S 2 2O_32 4_9 1.035 4 4 1 .40

TA 1.O&4 « &3.24

9.9 1.073 8 &4 T2.3 1.093 TO 109 30 1-4.7 1.113 12 IM.eo

17_1 1 1S4 14 1S3 60

19,6 "S© 1G ias.o 21 9 1 17B 18 212 O

24.2 1 .200 20 240 O A 1 .^23 4 269.1

237 1.2-47 N4 2^9 3

30 9 1:271 旺 33O&

33.1 i aos 23 36N9 as.2 1 321 30 S96 3

37 3 1 3<& 32 冷30 7

39 2 1 371 34 46€ 1 41.2 1 ^7 3e 502 9

<3 1 1 -423 3« &4O 7 O 1 -450 40 5&O.O

49.6 1 520 &34 O

英文名称： XQ "9* 50 7^7 Q

相关标签: 2J 0 2J

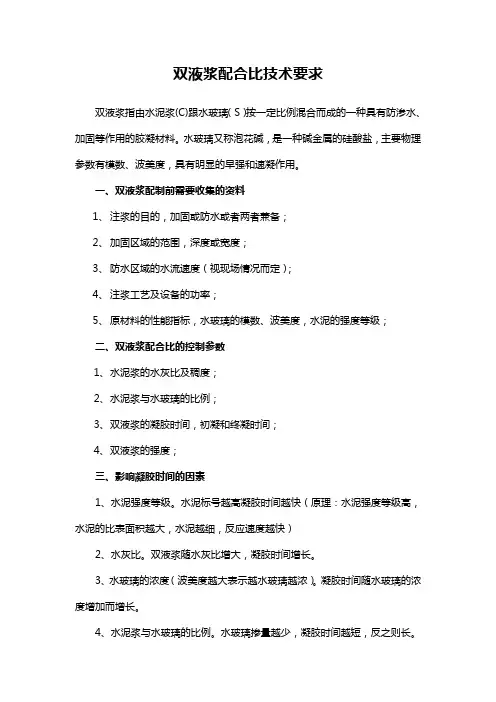

孔口利闭娱賈 /\\/ 水泥、水玻璃双液浆是以水泥和水玻璃作为灌浆材料的主剂，按要求 的比例同时注入 双液混合器 内使其充分混合形成双液浆。这种双液 浆具有价格便宜、无毒、凝结时间短、速度快、结石强度高等特点， 不仅具有水泥浆液的优点，而且还有化学浆液的一些特性，凝结时间 可以从几秒钟到几十分钟任意调节，灌后结石率可达 100%，可灌性 比纯水泥浆明显提高。在锦屏水电工程辅助洞 （东端）涌水封堵灌浆施 工过程中。采用水泥、水玻璃双液浆对涌水进行封堵，实践证明，封 堵处理效果显著。对施工过程作了详细介绍，可供同类工程参考

水泥-水玻璃浆液是以水泥和水玻璃为主剂，两者按一定的比例，采用 双液方式注入，必要时加入速凝剂和缓凝剂所形成的注浆材料。这种 浆液克服了单液水泥浆的凝结时间长且难以控制、动水条件下结石率 低等缺点，提高了水泥注浆的效果，扩大了水泥注浆的范围。适用于 隧道大涌水、突泥封堵及岩溶流塑粒土的劈裂固结，在地下水流速较 大的地层中采用这种混合型浆液可达到快速堵漏的目的。也可用于防 渗和加固注浆，它是隧道施工中的主要注浆

压密注浆工程-双液浆（水泥-水玻璃CS） 更新时间：2013-4-7 17:25:33 1、水泥—水玻璃（CS类浆液

以水泥和水玻璃为主剂，两者按一定的比例以双液方式注入，必 要时加入附加剂所组成的注浆材料。克服了单液水泥浆的凝结时间长 且不能控制、结石率低等缺点，提高了水泥注浆的效果，扩大了水泥 注浆的适用范围。可用于防渗和加固注浆，在地下水流速较大的地层 中采用这种混合型的浆液可达到快速堵漏的目的。 2、 水玻璃及其作用 分子式： Na20・ nSiO2 作为速凝剂使用 作为主材料使用，增强早期强度 一般要求水玻璃的模数为2.4 ~3.4 3、 水泥与水玻璃的化学反应机理

水泥本身的凝结和硬化主要是水泥水化析出凝胶性的胶体物质所 引起的，在硅酸三钙的水化过程中产生氢氧化钙。 当加入水玻璃后，水玻璃马上与新生成的氢氧化钙反应，生成具 有一定强度的凝胶体水化硅酸钙。 4、 水泥-水玻璃浆液的性能

胶凝时间：水泥浆越浓则反应越快，水玻璃越稀则反应越快 结石体抗压强度：水泥浆越浓抗压强度越高，通常 5〜10Mpa水 泥浆与水玻璃体积比1:0.4 ~ 1:0.6时，抗压强度最高。 5、 水泥-水玻璃浆液的适宜配方

以425号或525号普通硅酸盐水泥为例：水泥浆的水灰比为 0.8:1〜1:1 ;水泥浆与水玻璃的体积比1:0.5〜1:0.8 ;水玻璃模数

2.4 〜3.4，波美度 22~40°。

6、 水泥-水玻璃浆液的特点

浆液的凝胶时间可准确控制在几十秒至几十分钟范围内； 结石体的抗压强度达5〜10MPa 凝结后结石率可达100%; 结石体的渗透系数为10-3 cm/s; 可用于裂隙宽度为0.2mm以上的岩体或粒径为1mn以上的砂层； 材料来源丰富，价格较低； 对环境及地下水无污染； 采用双液方式注入，施工工艺较单液复杂。 6、双液浆施工配合比

采用普通水泥加水玻璃浆液时，注浆终压控制在 3.5Mpa以内。双 液浆凝结时间1 ~3分钟。 注浆浆液配合比 每方 「用量（Kg/m） 重量比

名称 水泥 水 水玻 璃 水泥 水 水玻 璃 备注 超细水泥双 液浆 357 357 630 1 1 1.76 借鉴

普通水泥双 液浆 375 375 630 1 1 1.68

普通水泥单 液浆 750 750 1 1

备注：表中水玻璃为 30°Be,密度为1.261g/cm3。水玻璃为38°Be 稀释成300Be每方加水360kg，水玻璃为44°Be稀释成300Be每方加水 670kg。

硅酸钠 B添加义项

硅酸钠俗称泡花碱，是一种水溶性硅酸盐，其水溶液俗称水玻璃，是一种矿黏合剂。其化学式 为R2O- nSiO2，式中R2O为碱金属氧化物，n为二氧化硅与碱金属氧化物摩尔数的比值，称 为水玻璃的摩数。建筑上常用的水玻璃是硅酸钠（ Na2O nSiO2 ）的水溶液

中文名称：硅酸钠 英文名称：Sodium silicate

中文别名：粉状泡花碱；粉状速溶硅酸钠；水玻璃（液体）;泡

花碱（液体）;硅酸钠（液体）;泡花碱；水玻璃

硅酸钠 I主要用途

1.主要用作版纸、木材、焊条、铸造、耐火材料等方面的黏合剂，制皂业的填充料，以及土壤 稳定剂、橡胶防水剂。也用于纸张漂白、矿物浮选、合成洗涤剂。是无机涂料的组分，也是硅 胶、分子筛、沉淀法白炭黑等硅系列产品的原料。 2•硅酸钠在水处理领域用作冷却水系统的缓 蚀剂。现今主要用作自来水如高层建筑空调系统用水的处理剂。在工业冷却水系统的应用较

少。有时利用硅酸钠的碱度中和水中的 硅酸钠二氧化碳以提高 I ■

pH值。3.在其他领域，硅酸钠主要用作版纸、木材、焊条、铸造及耐火材料等方面的黏合

剂，制皂业的填充料，以及土壤稳定剂、橡胶防水剂。也用于纸张漂白、矿物浮选、合成洗涤 剂。是无机涂料的组分，也是硅胶、分子筛、沉淀法白炭黑等硅系列产品的原料。 4.在水溶性 胶黏剂中可用作增黏剂或 pH值调节剂。也用作耐火材料黏合剂、炉窑喷补剂、焊条药粉黏结 剂、耐酸水泥黏结剂、洗涤剂中的除油污助剂、石油开采和隧道堵孔剂或加固剂。并适于一般 水玻璃的各种用途。5.硅酸盐不但可以抑制冷却水中钢铁的腐蚀，而且还可抑制非铁金属 一- —铝和铜及其合金、铅、镀锌层的腐蚀，特别适宜于控制黄铜脱锌。硅酸盐能有效地防止 CL -的侵蚀，因此可用于用海水作补充水或含高 CL —的循环水系统。6.用作肥皂的填充剂， 水处理的软化剂，重垢型洗涤剂
