下载文档原格式
水泥水玻璃浆液配比参
考
Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】
水泥-水玻璃双液注浆在黄土隧道施工中的应用
针对黄土隧道进出口段的黄土层在与基岩交界附近为饱和黄土,围岩强度低,自稳能力差,施工难度大的现状,在室内测定了水泥-水玻璃浆液不同配比和不同温度情况下的胶凝时间及浆液结石体抗压强度的基础上,通过现场注浆试验,对水泥-水玻璃浆液配比、注浆压力、浆液扩散半径等技术参数和注浆工艺进行了研究.结果表明:在黄土隧道施工中,水泥-水玻璃双液注浆参数为:水玻璃模数M=～,水玻璃溶液浓度Be′=35～40,水泥浆水灰比W/C=:1～:1(重量比),水泥浆:水玻璃=1:～1:(体积比),注浆压强为～ MPa,浆液扩散半径为～ m.工程实践说明:采用水泥-水玻璃双液注浆方法加固黄土隧道进出口段的饱和黄土可以取得较好的效果。
隧道水泥－水玻璃双液注浆施工工艺采用ZTG-60/120 型双液注浆泵注浆。
在地下水丰富或有淤泥、流砂等复杂地质条件下，宜选用水泥－水玻璃双液注浆，注浆时将有两种不同的浆液分放在两个容器内，使用双液注浆泵或两台注浆泵按配合比分别吸入两种浆液，两种浆液在混合器混合后注入注浆管。
水泥－水玻璃双液注浆工艺示意图详见图7-10。
注水泥－水玻璃双液浆时，水泥浆水灰比为1:1，水玻璃模数为2.4，水玻璃浓度为35 波美度，水泥、水玻璃浆体积比为1:0.5，注浆初压为0.5MPa，终压为2.0～2.5MPa。
初凝时间可用不同配合比和少量磷酸氢二钠来控制。
4) 注浆异常现象的处理。
在注浆过程中，经常发生浆液从其他孔中流出的现象，这种现象称为串浆。
发生串浆时，在有多台注浆机的条件下，应同时注浆，无条件时应将串浆孔及时堵塞，轮到该管注浆时，再拔下堵塞物，用钢丝或细钢筋将管内杂物清除并用高压风或水冲洗，然后再注浆。
单液注水泥浆压力突然升高，可能发生了堵管，应停机检查。
当堵管时，要敲打并滚动以疏通注浆管，无法疏通时要补管。
水泥与水玻璃双液注浆压力突然升高，则关停水玻璃泵，进行单液注浆或注清水，待泵压正常时，再进行双液注浆。
水泥浆单液或水泥与水玻璃双液注浆进浆量很大，压力长时间不升高，则应调整浆液浓度及配合比，缩短凝胶时间，进行小泵量低压力注浆或间歇式注浆，使浆液在裂隙中有相对停留时间，以便凝胶，但停留时间不能超过混合浆的凝胶时间。
（3）质量标准：导管在开挖轮廓线上按设计位置及角度打入。
渗入性注浆施工时，孔位误差不得大于5cm；角度误差不得大于2°；劈裂、压密注浆施工时，孔位误差不得大于10cm，角度误差不得大于3°（角度用地质罗盘仪检查）。
超过允许误差时，应在距离偏大的孔间补管、注浆。
钢管实际打入长度不得短于平均每根实际打入长度30cm，否则，开挖1.0m 后补管、注浆。
检查钻孔、打管质量时，应画出草图，对孔位编号、逐孔、逐根检查并认真填写记录。
水泥-水玻璃双液浆我国生产的水玻璃模数一般在2.4～3.3之间。
水玻璃在水溶液中的含量（或称浓度）常用密度或者波美度表示。
土木工程中常用水玻璃的密度一般为1.36～1.50g/cm3，相当于波美度38.4～48.3 。
密度越大，水玻璃含量越高，粘度越大。
水玻璃模数n，n=1.常温水能溶解，n在1-3之间，需热水能溶解，n大于3，需要4个大气压以上的蒸汽才溶解英文名称：相关标签：•水玻璃双液浆•水泥、水玻璃双液浆是以水泥和水玻璃作为灌浆材料的主剂，按要求的比例同时注入双液混合器内使其充分混合形成双液浆。
这种双液浆具有价格便宜、无毒、凝结时间短、速度快、结石强度高等特点，不仅具有水泥浆液的优点，而且还有化学浆液的一些特性，凝结时间可以从几秒钟到几十分钟任意调节，灌后结石率可达100％，可灌性比纯水泥浆明显提高。
在锦屏水电工程辅助洞(东端)涌水封堵灌浆施工过程中。
采用水泥、水玻璃双液浆对涌水进行封堵，实践证明，封堵处理效果显著。
对施工过程作了详细介绍，可供同类工程参考水泥-水玻璃浆液是以水泥和水玻璃为主剂，两者按一定的比例，采用双液方式注入，必要时加入速凝剂和缓凝剂所形成的注浆材料。
这种浆液克服了单液水泥浆的凝结时间长且难以控制、动水条件下结石率低等缺点，提高了水泥注浆的效果，扩大了水泥注浆的范围。
适用于隧道大涌水、突泥封堵及岩溶流塑粒土的劈裂固结，在地下水流速较大的地层中采用这种混合型浆液可达到快速堵漏的目的。
也可用于防渗和加固注浆，它是隧道施工中的主要注浆压密注浆工程-双液浆（水泥-水玻璃 CS）更新时间：2013-4-7 17:25:331、水泥－水玻璃（CS）类浆液以水泥和水玻璃为主剂，两者按一定的比例以双液方式注入，必要时加入附加剂所组成的注浆材料。
克服了单液水泥浆的凝结时间长且不能控制、结石率低等缺点，提高了水泥注浆的效果，扩大了水泥注浆的适用范围。
可用于防渗和加固注浆，在地下水流速较大的地层中采用这种混合型的浆液可达到快速堵漏的目的。

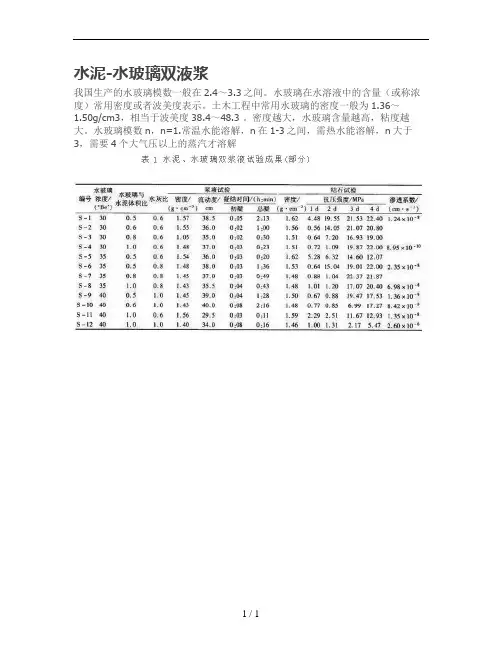

水泥-水玻璃双液浆我国生产的水玻璃模数一般在2.4～3.3之间。
水玻璃在水溶液中的含量（或称浓度）常用密度或者波美度表示。
土木工程中常用水玻璃的密度一般为1.36～1.50g/cm3，相当于波美度38.4～48.3 。
密度越大，水玻璃含量越高，粘度越大。
水玻璃模数n，n=1.常温水能溶解，n在1-3之间，需热水能溶解，n大于3，需要4个大气压以上的蒸汽才溶解英文名称：相关标签：∙水玻璃双液浆∙水泥、水玻璃双液浆是以水泥和水玻璃作为灌浆材料的主剂，按要求的比例同时注入双液混合器内使其充分混合形成双液浆。
这种双液浆具有价格便宜、无毒、凝结时间短、速度快、结石强度高等特点，不仅具有水泥浆液的优点，而且还有化学浆液的一些特性，凝结时间可以从几秒钟到几十分钟任意调节，灌后结石率可达100％，可灌性比纯水泥浆明显提高。
在锦屏水电工程辅助洞(东端)涌水封堵灌浆施工过程中。
采用水泥、水玻璃双液浆对涌水进行封堵，实践证明，封堵处理效果显著。
对施工过程作了详细介绍，可供同类工程参考水泥-水玻璃浆液是以水泥和水玻璃为主剂，两者按一定的比例，采用双液方式注入，必要时加入速凝剂和缓凝剂所形成的注浆材料。
这种浆液克服了单液水泥浆的凝结时间长且难以控制、动水条件下结石率低等缺点，提高了水泥注浆的效果，扩大了水泥注浆的范围。
适用于隧道大涌水、突泥封堵及岩溶流塑粒土的劈裂固结，在地下水流速较大的地层中采用这种混合型浆液可达到快速堵漏的目的。
也可用于防渗和加固注浆，它是隧道施工中的主要注浆压密注浆工程-双液浆（水泥-水玻璃CS）更新时间：2013-4-7 17:25:331、水泥－水玻璃（CS）类浆液以水泥和水玻璃为主剂，两者按一定的比例以双液方式注入，必要时加入附加剂所组成的注浆材料。
克服了单液水泥浆的凝结时间长且不能控制、结石率低等缺点，提高了水泥注浆的效果，扩大了水泥注浆的适用范围。
可用于防渗和加固注浆，在地下水流速较大的地层中采用这种混合型的浆液可达到快速堵漏的目的。

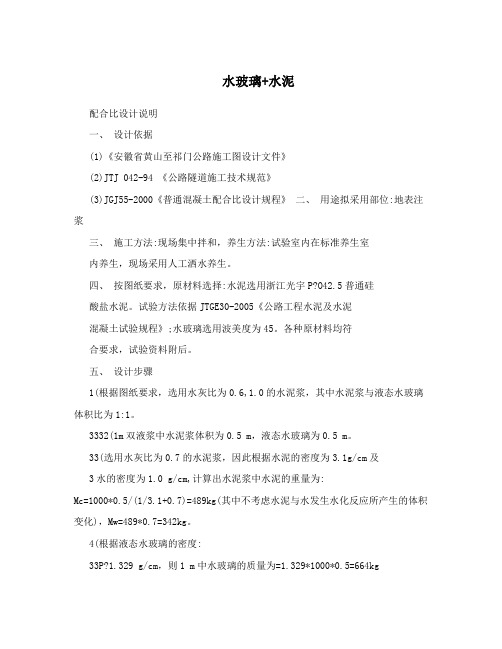

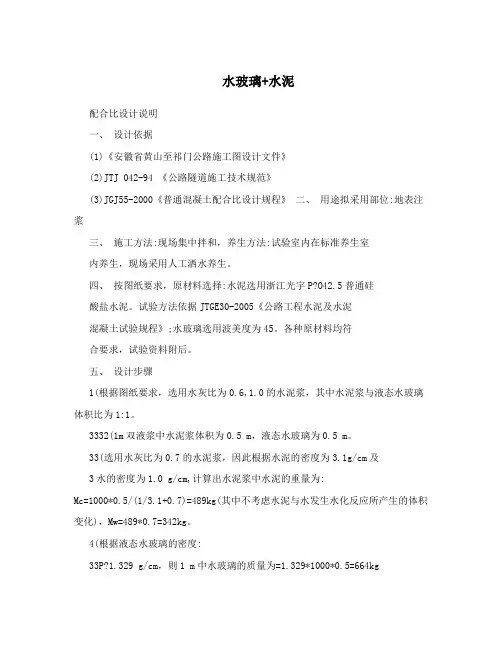

水玻璃+水泥配合比设计说明一、设计依据(1)《安徽省黄山至祁门公路施工图设计文件》(2)JTJ 042-94 《公路隧道施工技术规范》(3)JGJ55-2000《普通混凝土配合比设计规程》二、用途拟采用部位:地表注浆三、施工方法:现场集中拌和，养生方法:试验室内在标准养生室内养生，现场采用人工洒水养生。
四、按图纸要求，原材料选择:水泥选用浙江光宇P?O42.5普通硅酸盐水泥。
试验方法依据JTGE30-2005《公路工程水泥及水泥混凝土试验规程》;水玻璃选用波美度为45。
各种原材料均符合要求，试验资料附后。

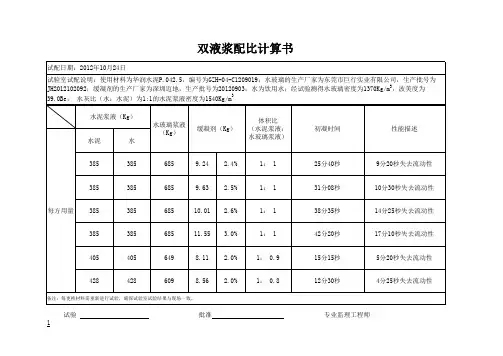

五、设计步骤1(根据图纸要求，选用水灰比为0.6,1.0的水泥浆，其中水泥浆与液态水玻璃体积比为1:1。
3332(1m双液浆中水泥浆体积为0.5 m，液态水玻璃为0.5 m。
33(选用水灰比为0.7的水泥浆，因此根据水泥的密度为3.1g/cm及3水的密度为1.0 g/cm,计算出水泥浆中水泥的重量为:Mc=1000*0.5/(1/3.1+0.7)=489kg(其中不考虑水泥与水发生水化反应所产生的体积变化)，Mw=489*0.7=342kg。
4(根据液态水玻璃的密度:33P?1.329 g/cm，则1 m中水玻璃的质量为=1.329*1000*0.5=664kg3335(初步配合比为水玻璃664kg/m，水泥489 kg/m，水342 kg/m水玻璃:水泥:水=664:489:3426(基准配合比设计:3按初步配合比试配0.010m双液浆拌和物，各种材料用量: 水玻璃=664*0.010=6.64kg，水泥=489*0.01=4.89kg 水=342*0.01=3.42kg 将双液浆拌合后，其胶凝时间为2分50秒7天强度为:28天强度为:7.结论:通过对配合比拌和物试配及28天期龄的强度值等方面综合分析得出:配合比的各项工作性能满足设计要求。
初步配合比定为: 水玻璃:水泥:水=664:489:342。
精编文档
水泥-水玻璃双液注浆在黄土隧道施工中的应用
针对黄土隧道进出口段的黄土层在与基岩交界附近为饱和黄土,围岩强度低,自稳能力差,施工难度大的现状,在室内测定了水泥-水玻璃浆液不同配比和不同温度情况下的胶凝时间及浆液结石体抗压强度的基础上,通过现场注浆试验,对水泥-水玻璃浆液配比、注浆压力、浆液扩散半径等技术参数和注浆工艺进行了研究.结果表明:在黄土隧道施工中,水泥-水玻璃双液注浆参数为:水玻璃模数M=2.8～3.1,水玻璃溶液浓度Be′=35～40,水泥浆水灰比W/C=0.75:1～1.0:1(重量比),水泥浆:水玻璃=1:0.5～1:1.0(体积比),注浆压强为0.6～3.5 MPa,浆液扩散半径为0.5～1.3 m.工程实践说明:采用水泥-水玻璃双液注浆方法加固黄土隧道进出口段的饱和黄土可以取得较好的效果。
.。
水泥水玻璃浆液配比参
考
Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】
水泥-水玻璃双液注浆在黄土隧道施工中的应用
针对黄土隧道进出口段的黄土层在与基岩交界附近为饱和黄土,围岩强度低,自稳能力差,施工难度大的现状,在室内测定了水泥-水玻璃浆液不同配比和不同温度情况下的胶凝时间及浆液结石体抗压强度的基础上,通过现场注浆试验,对水泥-水玻璃浆液配比、注浆压力、浆液扩散半径等技术参数和注浆工艺进行了研究.结果表明:在黄土隧道施工中,水泥-水玻璃双液注浆参数为:水玻璃模数M=～,水玻璃溶液浓度Be′=35～40,水泥浆水灰比W/C=:1～:1(重量比),水泥浆:水玻璃=1:～1:(体积比),注浆压强为～ MPa,浆液扩散半径为～ m.工程实践说明:采用水泥-水玻璃双液注浆方法加固黄土隧道进出口段的饱和黄土可以取得较好的效果。

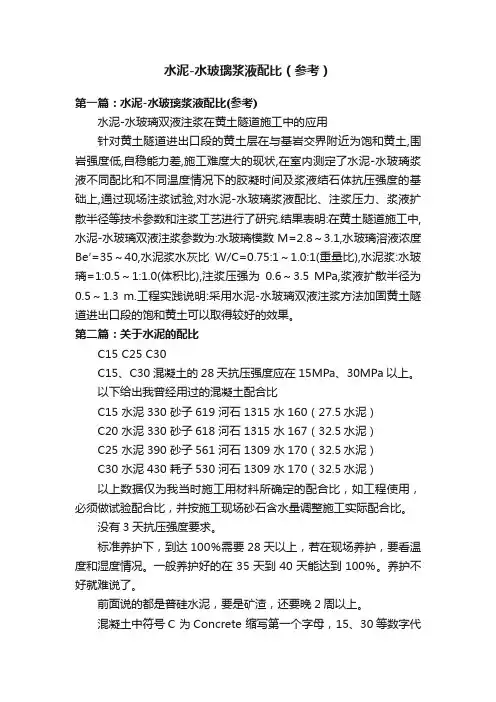

水泥-水玻璃浆液配比（参考）第一篇：水泥-水玻璃浆液配比(参考)水泥-水玻璃双液注浆在黄土隧道施工中的应用针对黄土隧道进出口段的黄土层在与基岩交界附近为饱和黄土,围岩强度低,自稳能力差,施工难度大的现状,在室内测定了水泥-水玻璃浆液不同配比和不同温度情况下的胶凝时间及浆液结石体抗压强度的基础上,通过现场注浆试验,对水泥-水玻璃浆液配比、注浆压力、浆液扩散半径等技术参数和注浆工艺进行了研究.结果表明:在黄土隧道施工中,水泥-水玻璃双液注浆参数为:水玻璃模数M=2.8～3.1,水玻璃溶液浓度Be′=35～40,水泥浆水灰比W/C=0.75:1～1.0:1(重量比),水泥浆:水玻璃=1:0.5～1:1.0(体积比),注浆压强为0.6～3.5 MPa,浆液扩散半径为0.5～1.3 m.工程实践说明:采用水泥-水玻璃双液注浆方法加固黄土隧道进出口段的饱和黄土可以取得较好的效果。
第二篇：关于水泥的配比C15 C25 C30C15、C30混凝土的28天抗压强度应在15MPa、30MPa以上。
以下给出我曾经用过的混凝土配合比C15 水泥330 砂子619 河石1315 水160（27.5水泥）C20 水泥330 砂子618 河石1315 水167（32.5水泥）C25 水泥390 砂子561 河石1309 水170（32.5水泥）C30 水泥430 耗子530 河石1309 水170（32.5水泥）以上数据仅为我当时施工用材料所确定的配合比，如工程使用，必须做试验配合比，并按施工现场砂石含水量调整施工实际配合比。
没有3天抗压强度要求。
标准养护下，到达100％需要28天以上，若在现场养护，要看温度和湿度情况。
一般养护好的在35天到40天能达到100％。
养护不好就难说了。
前面说的都是普硅水泥，要是矿渣，还要晚2周以上。
混凝土中符号C 为Concrete 缩写第一个字母，15、30等数字代表的是混凝土的28天标养抗压所达到的强度C15混凝土P.O42.5水泥配合比：水泥70；I级粉煤灰100；S95级矿渣粉100；中砂840；碎石1080；总水量190~195；外加剂要看你的品种了评论者：河北嘉华建材初学弟子一级楼下的，也许是大了，但是他用的是32.5水泥，你的事42.5的它的配合比不是一成不变的，也是一个动态调整的过程。
水泥-水玻璃双液注浆中的最优参数选择下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!水泥水玻璃双液注浆中的最优参数选择摘要水泥水玻璃双液注浆在地下工程中广泛应用，其性能受到注浆参数的影响较大。
