水泥-水玻璃双液浆

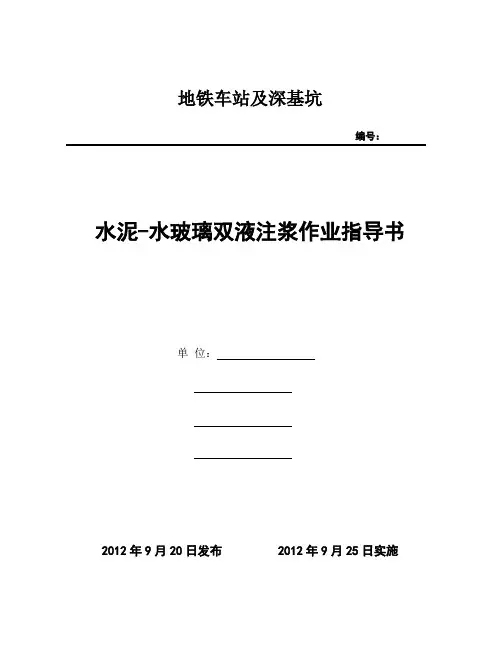

地铁车站及深基坑编号：水泥-水玻璃双液注浆作业指导书单位：2012年9月20日发布2012年9月25日实施地铁车站及深基坑水泥-水玻璃双液注浆作业指导书1．适用范围适用于地铁车站及深基坑水泥—水玻璃双液注浆作业。

2．作业准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉标准和技术标准。

制定施工平安保证措施，提出应急预案。

对施工人员进展技术交底，对参加施工人员进展上岗前技术培训，考核合格后持证上岗。

施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3．技术要求3.1注浆施工专业性较强，必须由经过专业技术培训的人员进展施工。

3.2 施工前按设计提供的配合比进展试验,确定施工配合比。

3.3注浆范围必须按照设计及现场实际地质情况确定。

3.4注浆压力必须按照设计要求。

3.4施工机具、材料处于完好状态。

3.5进场材料经过检验方可用于该工程。

4．施工程序及工艺流程4.1施工程序为：施工准备→钻进→埋设孔口管→安装进浆及保护阀→压水→注浆→扫孔→注浆→终孔。

工艺流程工艺流程如图4.2-1所示。

施工准备钻孔安装注浆管注浆补注达到要求注浆结束图4.2-1 工艺流程图5．施工要求施工准备施工前应完成材料、现场试验、施工设备、测量放线等一系列的施工准备。

钻孔钻孔位置要准确，施钻时钻机要尽量贴近岩面，以保证开孔质量；换钻杆时要注意检查钻杆是否弯曲，有无损伤，中心水孔是否畅通等。

安装孔口管按设计要求将孔口管安装在孔内，以便和注浆软管连接。

注浆站布置注浆泵站采用移动式的注浆站，应尽量靠近工作面，为利于操作方便，泵站布置应紧凑，并应加强通风防尘。

配制浆液水泥-水玻璃浆应按胶凝时间配制。

水泥浆浓度宜为0.8～1.5:1，水玻璃浓度宜为25～40Be′。

水泥浆及水玻璃浆体积比宜为1:1～0.3。

试泵接注浆管后，进展压水试验，用注浆泵使用1.5～2倍注浆中压先压水检查管理是否漏水，设备状态是否正常。

地铁车站及深基坑编号:水泥—水玻璃双液注浆作业指导书单位：编制：审核：批准：2012年9月20日发布2012年9月25日实施地铁车站及深基坑水泥-水玻璃双液注浆作业指导书1．适用范围适用于地铁车站及深基坑水泥—水玻璃双液注浆作业。

2．作业准备2。

1内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底,对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3．技术要求3。

1注浆施工专业性较强，必须由经过专业技术培训的人员进行施工。

3。

2 施工前按设计提供的配合比进行试验，确定施工配合比。

3.3注浆范围必须按照设计及现场实际地质情况确定。

3.4注浆压力必须按照设计要求。

3。

4施工机具、材料处于完好状态。

3.5进场材料经过检验方可用于该工程.4．施工程序与工艺流程4。

1施工程序为：施工准备→钻进→埋设孔口管→安装进浆及保护阀→压水→注浆→扫孔→注浆→终孔。

4。

2工艺流程工艺流程如图4.2-1所示。

图4.2—1 工艺流程图5．施工要求5.1施工准备施工前应完成材料、现场试验、施工设备、测量放线等一系列的施工准备。

5.2施工工艺5.2。

1钻孔钻孔位置要准确，施钻时钻机要尽量贴近岩面，以保证开孔质量；换钻杆时要注意检查钻杆是否弯曲，有无损伤，中心水孔是否畅通等。

5。

2。

2安装孔口管按设计要求将孔口管安装在孔内,以便和注浆软管连接。

5。

2.3注浆站布置注浆泵站采用移动式的注浆站，应尽量靠近工作面，为利于操作方便，泵站布置应紧凑，并应加强通风防尘。

5.2。

4配制浆液水泥-水玻璃浆应按胶凝时间配制。

水泥浆浓度宜为0.8~1.5:1，水玻璃浓度宜为25～40Be′。

水泥-水玻璃双液浆止水研究摘要:隧道的开挖会改变其周围的径流路线，使水向隧道汇聚积累，容易引起突泥、塌方，特别是在软弱围岩中当出现渗水时，处于压缩域围岩被水流侵蚀丧失自承能力，导致初支承受过大的围岩压力，初支出现裂缝，拱架下沉侵限，当渗水出现在单侧时会产生偏压，且渗水在隧道中往往有滞后的现象，待掌子面开挖支护完成一段时间后初支开始出现渗水，所以对渗水围岩一定要及时有效的注浆止水。

传统的单液浆注浆工法由于浆液凝固速度慢，水泥浆凝固速度控制困难，对浆液扩散范围不容易控制，浆液无序扩散，造成水泥浆浪费，而且影响加固、止水效果，目前当围岩渗水，有止水需求时多采用双液注浆工法，在普通水泥浆中掺入一定比例的水玻璃，加快其初凝速度，保证注入浆液能在较快时间内凝结，免受水流的侵析，达到止水和加固围岩的效果，并在工程实践当中得到了广泛使用。

关键词：水泥水玻璃止水隧道施工应用1. 工程概况瑶寨隧道位于广西南丹县八圩乡瑶寨村西南约1.5Km处，为分离式隧道，左线长2701m，右线长2717.13m，下穿黔贵铁路旧线、团结水库。

地处典型的喀斯特地貌区，多有溶隙、溶洞发育，空间分布不均，地下水丰富，地表水多顺溶隙涌入隧道，多次发生涌水、渗水现象。

施工过程中多次应用水泥——水玻璃双液浆止水，效果良好。

2. 双液浆止水原理在水泥浆掺入水玻璃后，水玻璃会参与水泥的水化过程，影响水泥的凝结硬化过程，主要反应过程为:Na2O.nSiO2+Ca(OH)2+mH2O = CaO.nSiO2.mH2O+2NaOH2NaOH+CaSO4.2H2O = Na2SO4+Ca(OH)2+2H2OAl2 O3+ 4SiO2+2NaOH+H2O = Na2O.Al2O3.4SiO2.2H2O以上化学反应将使水泥浆性能发生变化，反应中将水泥中起缓凝作用的石膏分解掉，迅速进入溶液，导致水泥浆在短时间内凝结，另外反应产物中凝胶含量增多，使浆液变得粘稠，在早期能抵抗水流侵析，稳定性高.由于凝胶体含量增多，硬化后的水泥浆密实度高，抗渗性能提高，达到加固止水的效果。

水泥—水玻璃双液浆施工作业指导书(共10页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--地铁车站及深基坑编号：水泥-水玻璃双液注浆作业指导书单位：编制：审核：批准：2012年9月20日发布2012年9月25日实施地铁车站及深基坑水泥-水玻璃双液注浆作业指导书1．适用范围适用于地铁车站及深基坑水泥—水玻璃双液注浆作业。

2．作业准备内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3．技术要求注浆施工专业性较强，必须由经过专业技术培训的人员进行施工。

施工前按设计提供的配合比进行试验,确定施工配合比。

注浆范围必须按照设计及现场实际地质情况确定。

注浆压力必须按照设计要求。

施工机具、材料处于完好状态。

进场材料经过检验方可用于该工程。

4．施工程序与工艺流程施工程序为：施工准备→钻进→埋设孔口管→安装进浆及保护阀→压水→注浆→扫孔→注浆→终孔。

工艺流程工艺流程如图所示。

施工准备钻孔安装注浆管注浆补注达到要求注浆结束图工艺流程图5．施工要求施工准备施工前应完成材料、现场试验、施工设备、测量放线等一系列的施工准备。

施工工艺钻孔钻孔位置要准确，施钻时钻机要尽量贴近岩面，以保证开孔质量；换钻杆时要注意检查钻杆是否弯曲，有无损伤，中心水孔是否畅通等。

安装孔口管按设计要求将孔口管安装在孔内，以便和注浆软管连接。

注浆站布置注浆泵站采用移动式的注浆站，应尽量靠近工作面，为利于操作方便，泵站布置应紧凑，并应加强通风防尘。

配制浆液水泥-水玻璃浆应按胶凝时间配制。

水泥浆浓度宜为～:1，水玻璃浓度宜为25～40Be′。

水泥-水玻璃双液浆我国生产的水玻璃模数一般在2.4～3.3之间。

水玻璃在水溶液中的含量（或称浓度）常用密度或者波美度表示。

土木工程中常用水玻璃的密度一般为1.36～1.50g/cm3，相当于波美度38.4～48.3 。

密度越大，水玻璃含量越高，粘度越大。

水玻璃模数n，n=1.常温水能溶解，n在1-3之间，需热水能溶解，n大于3，需要4个大气压以上的蒸汽才溶解英文名称：相关标签：∙水玻璃双液浆∙水泥、水玻璃双液浆是以水泥和水玻璃作为灌浆材料的主剂，按要求的比例同时注入双液混合器内使其充分混合形成双液浆。

这种双液浆具有价格便宜、无毒、凝结时间短、速度快、结石强度高等特点，不仅具有水泥浆液的优点，而且还有化学浆液的一些特性，凝结时间可以从几秒钟到几十分钟任意调节，灌后结石率可达100％，可灌性比纯水泥浆明显提高。

在锦屏水电工程辅助洞(东端)涌水封堵灌浆施工过程中。

采用水泥、水玻璃双液浆对涌水进行封堵，实践证明，封堵处理效果显著。

对施工过程作了详细介绍，可供同类工程参考水泥-水玻璃浆液是以水泥和水玻璃为主剂，两者按一定的比例，采用双液方式注入，必要时加入速凝剂和缓凝剂所形成的注浆材料。

这种浆液克服了单液水泥浆的凝结时间长且难以控制、动水条件下结石率低等缺点，提高了水泥注浆的效果，扩大了水泥注浆的范围。

适用于隧道大涌水、突泥封堵及岩溶流塑粒土的劈裂固结，在地下水流速较大的地层中采用这种混合型浆液可达到快速堵漏的目的。

也可用于防渗和加固注浆，它是隧道施工中的主要注浆压密注浆工程-双液浆（水泥-水玻璃CS）更新时间：2013-4-7 17:25:331、水泥－水玻璃（CS）类浆液以水泥和水玻璃为主剂，两者按一定的比例以双液方式注入，必要时加入附加剂所组成的注浆材料。

克服了单液水泥浆的凝结时间长且不能控制、结石率低等缺点，提高了水泥注浆的效果，扩大了水泥注浆的适用范围。

可用于防渗和加固注浆，在地下水流速较大的地层中采用这种混合型的浆液可达到快速堵漏的目的。

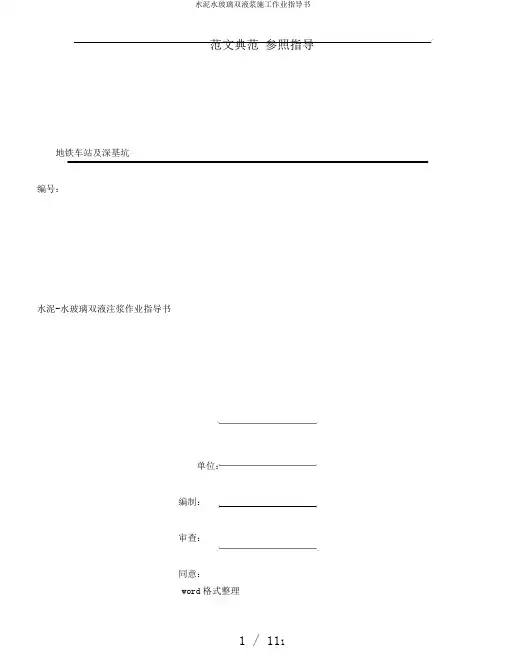

范文典范参照指导地铁车站及深基坑编号：水泥-水玻璃双液注浆作业指导书单位：编制：审查：同意：word格式整理范文典范参照指导2012年9月20日公布2012年9月25日实行word格式整理地铁车站及深基坑水泥-水玻璃双液注浆作业指导书1．合用范围合用于地铁车站及深基坑水泥—水玻璃双液注浆作业。

2．作业准备内业技术准备动工前组织技术人员仔细学习实行性施工组织设计，阅读、审查施工图纸，澄清有关技术问题，熟习规范和技术标准。

拟订施工安全保证举措，提出应急方案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，查核合格后持证上岗。

外业技术准备施工作业层中所波及的各样外面技术数据采集。

修筑生活房子，配齐生活、办公设备，知足主要管理、技术人员进场生活、办公需要。

3．技术要求注浆施工专业性较强，一定由经过专业技术培训的人员进行施工。

施工前按设计供给的配合比进行试验,确立施工配合比。

注浆范围一定依据设计及现场实质地质状况确立。

注浆压力一定依据设计要求。

施工机具、资料处于完满状态。

进场资料经过查验方可用于该工程。

4．施工程序与工艺流程word格式整理施工程序为：施工准备→钻进→埋设孔口管→安装进浆及保护阀→压水→注浆→扫孔→注浆→终孔。

工艺流程工艺流程如图所示。

施工准备钻孔安装注浆管注浆达到要求补注注浆结束图工艺流程图5．施工要求施工准备施工前应达成资料、现场试验、施工设备、丈量放线等一系列的施工准备。

施工工艺钻孔钻孔地点要正确，施钻时钻机要尽量切近岩面，以保证开孔质量；换钻杆时要注意检查钻杆能否曲折，有无损害，中心水孔能否通畅等。

安装孔口管word格式整理按设计要求将孔口管安装在孔内，以便和注浆软管连接。

注浆站部署注浆泵站采纳挪动式的注浆站，应尽量凑近工作面，为利于操作方便，泵站部署应紧凑，并应增强通风防尘。

配制浆液水泥-水玻璃浆应按胶凝时间配制。

水泥浆浓度宜为～1.5:1，水玻璃浓度宜为25～40Be′。

地铁车站及深基坑编号：水泥-水玻璃双液注浆作业指导书单位：编制：审核：批准：2012年9月20日发布2012年9月25日实施1地铁车站及深基坑水泥-水玻璃双液注浆作业指导书1．适用范围适用于地铁车站及深基坑水泥—水玻璃双液注浆作业。

2．作业准备内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3．技术要求注浆施工专业性较强，必须由经过专业技术培训的人员进行施工。

施工前按设计提供的配合比进行试验,确定施工配合比。

注浆范围必须按照设计及现场实际地质情况确定。

注浆压力必须按照设计要求。

施工机具、材料处于完好状态。

进场材料经过检验方可用于该工程。

4．施工程序与工艺流程施工程序为：施工准备→钻进→埋设孔口管→安装进浆及保护阀→压水→注浆→扫孔→注浆→终孔。

工艺流程工艺流程如图所示。

施工准备钻孔安装注浆管注浆补注达到要求注浆结束图工艺流程图5．施工要求施工准备施工前应完成材料、现场试验、施工设备、测量放线等一系列的施工准备。

施工工艺5.2.1钻孔钻孔位置要准确，施钻时钻机要尽量贴近岩面，以保证开孔质量；换钻杆时要注意检查钻杆是否弯曲，有无损伤，中心水孔是否畅通等。

5.2.2安装孔口管按设计要求将孔口管安装在孔内，以便和注浆软管连接。

5.2.3注浆站布置注浆泵站采用移动式的注浆站，应尽量靠近工作面，为利于操作方便，泵站布置应紧凑，并应加强通风防尘。

5.2.4配制浆液水泥-水玻璃浆应按胶凝时间配制。

水泥浆浓度宜为～:1，水玻璃浓度宜为25～40Be′。

水泥浆与水玻璃浆体积比宜为1:1～。

5.2.5试泵接注浆管后，进行压水试验，用注浆泵使用～2倍注浆中压先压水检查管理是否漏水，设备状态是否正常。

水泥-水玻璃单液、双液浆的换算
假如此次注浆用水泥100吨，水玻璃10吨，水灰比1:1，水泥浆：水玻璃1:0.5. 1、先折算出双液浆的方量
水泥浆：水玻璃1:0.5时，1m³双液浆用水泥857kg、水玻璃508kg，所以10吨水玻璃可以拌制双液浆量：10*1000/508/1.08=18.23 （1.08为固定的折算系数），预算中工程量按18.23算。

2、计算双液浆中所用水泥量：
水泥浆：水玻璃1:0.5时，1m³双液浆用水泥857kg、水玻璃508kg，10吨水玻璃可以拌制双液浆量18.23方，用水泥18.23*857=15623.11kg。

3、计算单液浆用水泥量：总水泥用量减去双液浆中水泥用量。

100*1000-15623.11=84376.89kg。

4、折算单液浆的方量
水灰比1:1时，1m³单液浆用水泥765kg，所以84376.89kg水泥可以拌制单液浆量：84376.89/765/1.08=102.1265 （1.08为固定的折算系数），预算中工程量按102.1265算。

文档收集于互联网，已重新整理排版.word版本可编辑.欢迎下载支持.地铁车站及深基坑编号：水泥-水玻璃双液注浆作业指导书单位：编制：审核：批准：2012年9月20日发布2012年9月25日实施1文档来源为:从网络收集整理.word版本可编辑.地铁车站及深基坑水泥-水玻璃双液注浆作业指导书1．适用范围适用于地铁车站及深基坑水泥—水玻璃双液注浆作业。

2．作业准备2.1内业技术准备开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3．技术要求3.1注浆施工专业性较强，必须由经过专业技术培训的人员进行施工。

3.2 施工前按设计提供的配合比进行试验,确定施工配合比。

3.3注浆范围必须按照设计及现场实际地质情况确定。

3.4注浆压力必须按照设计要求。

3.4施工机具、材料处于完好状态。

3.5进场材料经过检验方可用于该工程。

4．施工程序与工艺流程4.1施工程序为：施工准备→钻进→埋设孔口管→安装进浆及保护阀→压水→注浆→扫孔→注浆→终孔。

4.2工艺流程工艺流程如图4.2-1所示。

图4.2-1 工艺流程图5．施工要求5.1施工准备施工前应完成材料、现场试验、施工设备、测量放线等一系列的施工准备。

5.2施工工艺钻孔位置要准确，施钻时钻机要尽量贴近岩面，以保证开孔质量；换钻杆时要注意检查钻杆是否弯曲，有无损伤，中心水孔是否畅通等。

按设计要求将孔口管安装在孔内，以便和注浆软管连接。

注浆泵站采用移动式的注浆站，应尽量靠近工作面，为利于操作方便，泵站布置应紧凑，并应加强通风防尘。

水泥-水玻璃浆应按胶凝时间配制。

水泥浆浓度宜为0.8～1.5:1，水玻璃浓度宜为25～40Be′。
