炉温管理规范一、引言炉温管理是指对工业炉的温度进行监控和调节，以确保炉内温度稳定、合理，从而保证工艺过程的顺利进行和产品质量的稳定性。
本文旨在制定一套炉温管理规范，以指导炉温管理工作的进行。
二、炉温监测设备1. 温度传感器：炉温监测的核心设备之一，应选用高精度、高稳定性的传感器，以确保温度测量的准确性。
2. 数据采集系统：用于实时采集温度传感器的数据，并进行处理、存储和显示。
数据采集系统应具备高速、高精度的数据采集能力，并能够提供可靠的数据传输通道。
3. 控制系统：用于根据炉温数据进行控制和调节，以维持炉内温度在设定范围内。
控制系统应具备高速、高精度的控制能力，并能够实现自动控制、远程控制等功能。
三、炉温管理流程1. 温度设定：根据工艺要求和产品特性，设定炉温的目标范围。
设定时应考虑到炉内温度的均匀性、稳定性和变化规律等因素。
2. 温度监测：通过温度传感器实时监测炉内温度，并将数据传输至数据采集系统。
监测过程中应注意传感器的准确性和稳定性，及时发现并排除故障。
3. 数据处理：数据采集系统对监测到的温度数据进行处理和分析，生成温度曲线和统计数据。
数据处理过程中应注意数据的准确性和完整性，确保所得结果具有可靠性。
4. 控制调节：根据温度数据和设定值进行控制和调节，以维持炉内温度在设定范围内。
控制调节过程中应注意控制系统的稳定性和响应速度，及时调整控制参数。
5. 异常处理：及时发现和处理炉温异常情况，如温度超出设定范围、温度波动过大等。
异常处理过程中应注意追溯异常原因，并采取相应的纠正措施。
6. 记录和报告：对炉温管理的各项数据、操作和结果进行记录和报告。
记录和报告内容应包括炉温设定值、监测数据、控制参数、异常情况、处理过程等，以便于后续分析和评估。
四、炉温管理要求1. 温度稳定性：炉内温度应保持在设定范围内，并且波动较小。
温度波动过大可能导致产品质量不稳定，应及时调整控制参数，保持温度的稳定性。
2. 温度均匀性：炉内温度应具有较好的均匀性，避免温度梯度过大。
12温区回流焊标准炉温曲线12温区回流焊是一种常见的电子组装工艺，用于在PCB（Printed Circuit Board，印刷电路板）上焊接表面贴装元件。
炉温曲线是指在回流焊过程中，随着时间的推移，焊接炉内的温度变化曲线。
根据IPC（Association Connecting Electronics Industries）标准，12温区回流焊的炉温曲线应遵循以下要求：1. 预热区（Preheat Zone）：在此区域，温度逐渐升高，以将PCB和组件预热至合适的温度。
预热区的温度通常控制在100°C至150°C之间。
2. 热吸收区（Soak Zone）：在此区域，温度保持在一个相对稳定的水平，以确保焊膏完全熔化并使焊点与PCB和元件之间形成良好的接触。
热吸收区的温度通常控制在150°C至200°C之间。
3. 回流区（Reflow Zone）：在此区域，温度快速升高至焊膏的熔点，并保持一段时间，使焊膏完全液化并形成良好的焊点。
回流区的温度通常控制在200°C至250°C之间。
4. 冷却区（Cooling Zone）：在此区域，温度逐渐降低，以使焊点迅速冷却并固化。
冷却区的温度通常控制在室温附近。
炉温曲线的具体形状和温度范围可能因不同的焊接要求、焊膏类型和组件类型而有所变化。
因此，在实际应用中，根据具体的焊接工艺要求和组件特性，可以进行适当的调整和优化。
总之，12温区回流焊的炉温曲线是一个关键参数，它对焊接质量和元件的可靠性有着重要影响。
合理设计和控制炉温曲线可以确保焊接过程的稳定性和一致性，从而提高产品的质量和可靠性。

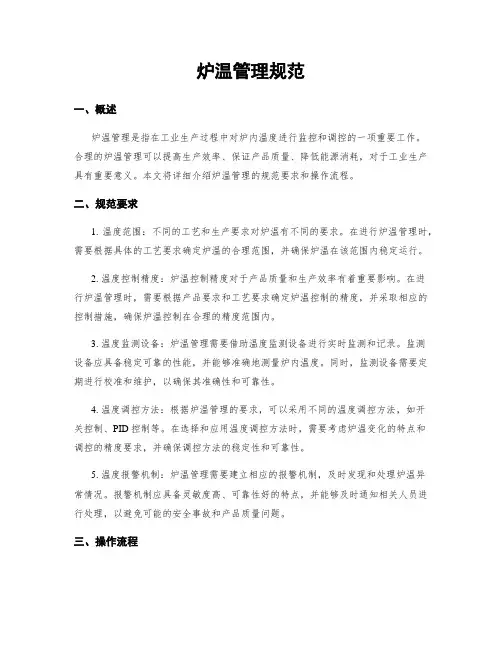

炉温管理规范一、概述炉温管理是指在工业生产过程中对炉内温度进行监控和调控的一项重要工作。
合理的炉温管理可以提高生产效率、保证产品质量、降低能源消耗，对于工业生产具有重要意义。
本文将详细介绍炉温管理的规范要求和操作流程。
二、规范要求1. 温度范围：不同的工艺和生产要求对炉温有不同的要求。
在进行炉温管理时，需要根据具体的工艺要求确定炉温的合理范围，并确保炉温在该范围内稳定运行。
2. 温度控制精度：炉温控制精度对于产品质量和生产效率有着重要影响。
在进行炉温管理时，需要根据产品要求和工艺要求确定炉温控制的精度，并采取相应的控制措施，确保炉温控制在合理的精度范围内。
3. 温度监测设备：炉温管理需要借助温度监测设备进行实时监测和记录。
监测设备应具备稳定可靠的性能，并能够准确地测量炉内温度。
同时，监测设备需要定期进行校准和维护，以确保其准确性和可靠性。
4. 温度调控方法：根据炉温管理的要求，可以采用不同的温度调控方法，如开关控制、PID控制等。
在选择和应用温度调控方法时，需要考虑炉温变化的特点和调控的精度要求，并确保调控方法的稳定性和可靠性。
5. 温度报警机制：炉温管理需要建立相应的报警机制，及时发现和处理炉温异常情况。
报警机制应具备灵敏度高、可靠性好的特点，并能够及时通知相关人员进行处理，以避免可能的安全事故和产品质量问题。
三、操作流程1. 温度设定：根据产品要求和工艺要求，确定炉温的设定值，并将其输入到温度控制系统中。
2. 温度监测：通过温度监测设备对炉内温度进行实时监测，并将监测数据记录下来。
3. 温度调控：根据监测数据和设定值，采取相应的温度调控方法对炉温进行调控。
根据实际情况，可以进行手动调控或者自动调控。
4. 温度记录：将监测数据和调控数据进行记录，包括温度曲线、调控参数等。
记录的数据应具备可追溯性和可靠性，并定期进行备份和归档。
5. 温度报警：建立温度报警机制，对炉温异常情况进行及时报警，并通知相关人员进行处理。

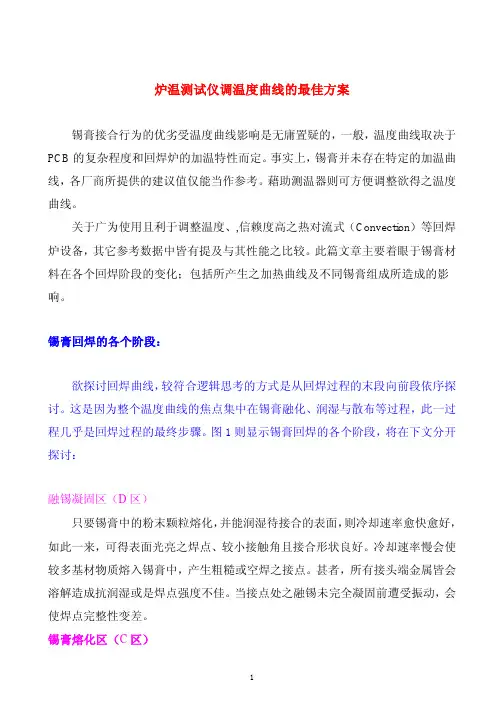

炉温测试仪调温度曲线的最佳方案锡膏接合行为的优劣受温度曲线影响是无庸置疑的，一般，温度曲线取决于PCB的复杂程度和回焊炉的加温特性而定。
事实上，锡膏并未存在特定的加温曲线，各厂商所提供的建议值仅能当作参考。
藉助测温器则可方便调整欲得之温度曲线。
关于广为使用且利于调整温度、,信赖度高之热对流式（Convection）等回焊炉设备，其它参考数据中皆有提及与其性能之比较。
此篇文章主要着眼于锡膏材料在各个回焊阶段的变化；包括所产生之加热曲线及不同锡膏组成所造成的影响。
锡膏回焊的各个阶段：欲探讨回焊曲线，较符合逻辑思考的方式是从回焊过程的末段向前段依序探讨。
这是因为整个温度曲线的焦点集中在锡膏融化、润湿与散布等过程，此一过程几乎是回焊过程的最终步骤。
图1则显示锡膏回焊的各个阶段，将在下文分开探讨：融锡凝固区（D区）只要锡膏中的粉末颗粒熔化，并能润湿待接合的表面，则冷却速率愈快愈好，如此一来，可得表面光亮之焊点、较小接触角且接合形状良好。
冷却速率慢会使较多基材物质熔入锡膏中，产生粗糙或空焊之接点。
甚者，所有接头端金属皆会溶解造成抗润湿或是焊点强度不佳。
当接点处之融锡未完全凝固前遭受振动，会使焊点完整性变差。
锡膏熔化区（C区）回焊之尖峰熔锡温度是使PCB高于锡膏所熔化的温度，尖峰温度的选择为温度曲线中的核心过程。
若温度不够高，则锡膏无法熔化；若温度过高，则会受热而损坏。
后者可藉由锡膏的残留物是否呈焦炭状、PCB的变色/棕化或零件的功能失效等方面判断。
理想的回焊尖峰温度的选择是使锡膏颗粒能合并成一液态锡球并润湿待接合之表面，润湿现象会伴随着毛细现象的进行，此一过程相当迅速。
锡膏中的助焊剂有助于合并和润湿的进行，但金属表面的氧化物及回焊炉中的氧气却会阻碍此一过程的进行。
温度愈高，助焊剂的作用愈强，但同时在回焊炉中遭受氧化的机会亦愈高。
锡膏熔化后的黏滞度和表面张力随温度升高而降低，可使润湿效果增快，因此，须选择一最佳的尖峰温度和时间搭配，用以减少尖峰区域的覆盖面积。
