制冷设备电器及控制电路培训讲义1. 引言制冷设备是我们日常生活和工业生产中不可或缺的一部分。
制冷设备的运行离不开电器及控制电路的支持和调节。
本讲义将介绍制冷设备所涉及的电器及控制电路的基本原理和应用。
2. 制冷设备电器基础知识2.1 电压、电流和功率•电压：电压是电力的一种表征方式，单位为伏特（V），表示电荷流动的推动力。
•电流：电流是电荷在导体中流动的量度，单位为安培（A）。
•功率：功率是电力的一种表征方式，单位为瓦特（W），表示单位时间内消耗或产生的电能。
2.2 电阻、电容和电感•电阻：电阻是导体对电流流动的阻碍程度的度量，单位为欧姆（Ω）。
•电容：电容是电荷在电场作用下储存的能力，单位为法拉（F）。
•电感：电感是导体对电流变化的阻抗，单位为亨利（H）。
2.3 电路基础知识•串联电路：串联电路是指电流只有一条路径从正极流向负极的电路。
•并联电路：并联电路是指电流可以同时通过多个路径的电路。
•交流电路：交流电路是指电流的方向和大小随时间变化的电路。
•直流电路：直流电路是指电流方向和大小保持不变的电路。
3. 制冷设备的电器控制3.1 制冷设备的基本组成制冷设备包括压缩机、冷凝器、蒸发器和节流阀。
这些组件的工作需要通过电器及控制电路进行监测和调节。
3.2 压缩机的电器控制•压缩机的启停控制：通过控制压缩机的启停，可以调节制冷设备的运行状态和温度。
•压缩机保护控制：为了保护压缩机免受过热、过载等因素的损坏，需要设置相应的保护控制电路。
3.3 冷凝器的电器控制•冷凝器风机控制：冷凝器的风机需要根据温度的变化来调节风速和风量，以保持冷凝器的散热效果。
•冷凝器水泵控制：如果冷凝器使用水冷方式散热，需要控制水泵的启停和流量。
3.4 蒸发器的电器控制•蒸发器风扇控制：蒸发器的风扇需要通过控制来调节风速和风量，以提高制冷效果。
•蒸发器节流阀控制：节流阀的开启和关闭程度会影响蒸发器的制冷效果，需要通过控制来调节。

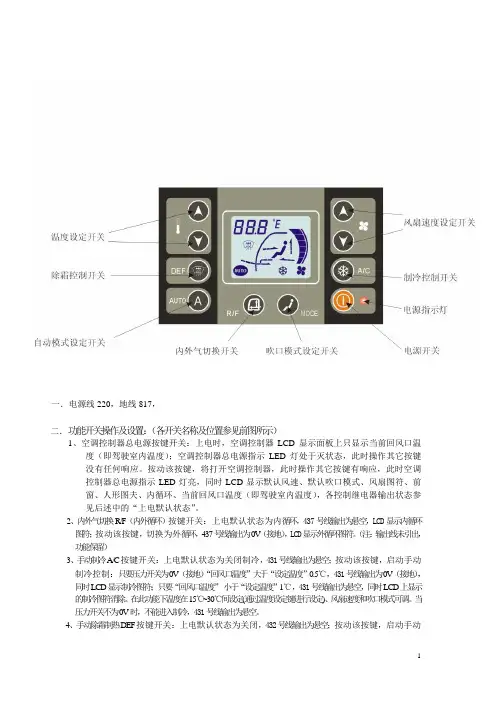

一．电源线220，地线817，二．功能开关操作及设置：（各开关名称及位置参见前图所示）1、空调控制器总电源按键开关：上电时，空调控制器LCD显示面板上只显示当前回风口温度（即驾驶室内温度）；空调控制器总电源指示LED灯处于灭状态，此时操作其它按键没有任何响应。
按动该按键，将打开空调控制器，此时操作其它按键有响应，此时空调控制器总电源指示LED灯亮，同时LCD显示默认风速、默认吹口模式、风扇图符、前窗、人形图夫、内循环、当前回风口温度（即驾驶室内温度），各控制继电器输出状态参见后述中的“上电默认状态”。
2、内外气切换R/F（内外循环）按键开关：上电默认状态为内循环，437号线输出为悬空，LCD显示内循环图符；按动该按键，切换为外循环，437号线输出为0V（接地），LCD显示外循环图符。
（注：输出线未引出，功能保留）3、手动制冷A/C按键开关：上电默认状态为关闭制冷，431号线输出为悬空；按动该按键，启动手动制冷控制：只要压力开关为0V（接地）“回风口温度”大于“设定温度”0.5℃，431号线输出为0V（接地），同时LCD显示制冷图符；只要“回风口温度”小于“设定温度”1℃，431号线输出为悬空，同时LCD上显示的制冷图符消除。
在此功能下温度在15℃~30℃间设定(通过温度设定键进行设定)、风扇速度和吹口模式可调。
当压力开关不为0V时，不能进入制冷，431号线输出为悬空。
4、手动除霜制热DEF按键开关：上电默认状态为关闭，432号线输出为悬空；按动该按键，启动手动除霜制热控制：只要“回风口温度”小于“设定温度”0.5℃，432号线输出为0V（接地），启动除霜制热；只要“回风口温度”大于“设定温度”1℃，432号线输出为悬空，关闭除霜制热。
在此功能下温度在15℃~30℃间设定(通过温度设定键进行设定)、风扇速度和吹口模式可调。
5、自动功能AUTO按键开关：上电默认状态为关闭，431、432号线输出为悬空；按动该按键，启动自动制冷、除霜制热控制：控制器将根据设定的温度、回风口温度（回风口温度传感器）、除霜传感器温度来决定工作模式。

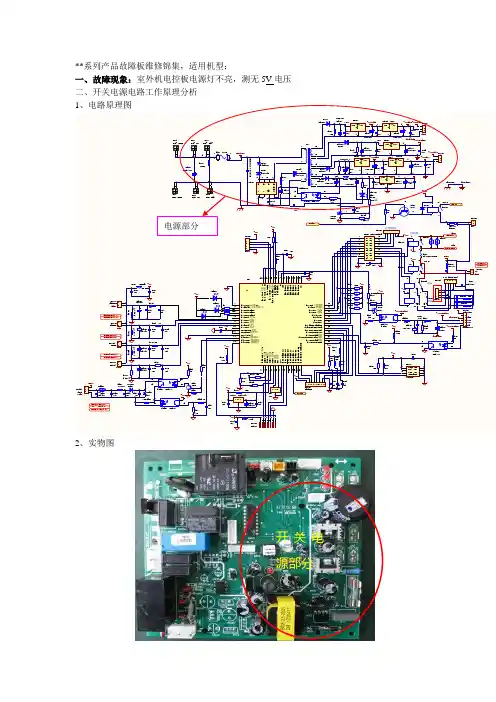

**系列产品故障板维修锦集，适用机型：开关电源部分3、电路原理：开关反激振荡电路：交流220V经整流硅桥整流、电解电容滤波输出的约300V的峰值电压。
次电压正极经开关变压器的绕组加到芯片内集成开关管的漏极D上；负极接开关管源极S。
由于高频开关变压器T01初级绕组与次级绕组、辅助绕组极性相反，开关管IC101导通时，其漏极有电流流过，因此开关变压器T1初级绕组产生上正下负的感应电压，而副绕组则产生下正上负的电压，次级整流二极管未能导通，副绕组无电压输出，能量全部存储在开关变压器的初级；次级相当于开路；当开关管截止时，初级绕组反极性，次级绕组同样也反极性使次级的整流二极管正向导通，初级绕组向次级绕组释放能量，即次级在开关管截止时获得能量。
开关变压器的次级得到所需的高频脉冲电压，经整流、滤波、稳压后送给负载。
由于次级在开关管截止时获得能量，这样，电网的干扰就不能经开关变压器直接偶合给次级，具有较好的抗干扰能力。
辅助绕组经二极管D106、电阻R104，经过电解CE112储能后接开关管IC101的电源脚，为开关管提供电源。
次级反馈采用由TL431组成的精密反馈电路，+12V电源经R108、R106分压后的取样电压，与TL431中的2.5V基准电压进行比较后产生误差电压，再经光藕去控制反馈电流大小，从而使芯片可以根据反馈电流的大小改变功率开关管的输出占空比，来维持输出的+12V 稳定，从而达到稳压目的。
开关电源电路还有一些保护的电路：由于开关管在关断的时候，由高频变压器漏感产生的尖峰电压会叠加电源上，损坏功率开关管。
因此，在开关变压器初级绕组上增加钳位保护电路，由稳压二极管ZD101和快速二极管D101组成了吸收电路；使开关变压器初级绕组上之间的电压变化速率减缓。
这样，一方面可以使开关管工作在较安全的工作区内，减小开关管的截止损耗；另一方面则可以使输出端的开关尖峰电平大大降低。
其中7805，整流桥，TL431，VIPPER22A是此电路中较为重要元器件注明：上图中，电源输出级经过D103、D102整流输出的直流电压5V、15V是分别供给直流风机和PFC电路的；在本机型中没有采用上述器件，电控板上也没有相关元件，所以在此不作介绍。
空调控制系统培训课件xx年xx月xx日CATALOGUE目录•空调控制系统基本概述•空调控制系统的工作原理•空调控制系统的选型与应用•空调控制系统的故障诊断与排除•空调控制系统的维护与保养•空调控制系统的设计与优化01空调控制系统基本概述测量各种空气参数，如温度、湿度、压力等。
空调控制系统的基本组成传感器根据传感器数据和设定值，通过算法调节空调系统的运行状态。
控制器接收控制器的指令，调节空气处理设备的运行，如制冷剂流量、空气流通等。
执行器空调控制系统的分类与特点定风量空调控制系统风量恒定，通过调节温度和湿度来满足需求。
变风量空调控制系统通过调节风量来满足温度和湿度的需求。
中央空调控制系统采用集中式空调设备，通过管道将冷热空气输送到各个房间。
智能化结合物联网、大数据和人工智能技术，实现空调系统的智能化控制和优化。
节能环保采用更加高效的空调系统和节能控制技术，减少对环境的影响。
人性化注重用户体验，提供更加舒适、便捷的空调服务。
空调控制系统的发展趋势和前景02空调控制系统的工作原理检测室内温度，将其转化为电信号，传输至控制器。
温度传感器控制器执行器接收电信号，根据设定温度与实际温度的差异，输出控制指令。
接收控制指令，根据指令调节冷热媒流量、进风量等参数，实现温度调控。
03空调控制系统的工作流程0201空调控制系统的主要部件及功能检测空气状态参数（如温度、湿度、压力等），为控制系统提供反馈信号。
传感器控制器执行器空气处理设备根据设定参数和实际反馈信号，通过运算处理输出控制指令，控制执行器的动作。
根据控制指令调节空气处理设备的运行参数，如风阀、水阀、压缩机的开闭等。
包括空气过滤器、冷却盘管、加湿器等设备，对空气进行处理，满足设定要求。
根据实际需要设定空调控制系统的温度、湿度等参数，根据室内外环境变化手动调节执行器的开闭程度。
操作定期对空调控制系统进行检查、保养和维护，保证系统的稳定性和可靠性，延长设备使用寿命。
