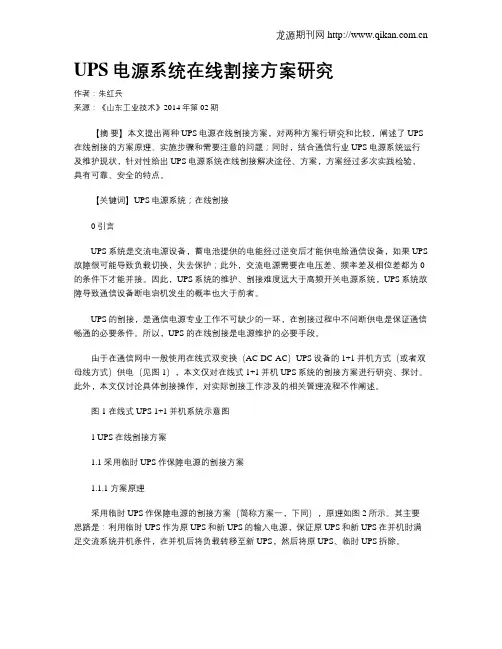

UPS电源系统在线割接方案研究作者：朱红兵来源：《山东工业技术》2014年第02期【摘要】本文提出两种UPS电源在线割接方案，对两种方案行研究和比较，阐述了UPS 在线割接的方案原理、实施步骤和需要注意的问题；同时，结合通信行业UPS电源系统运行及维护现状，针对性给出UPS电源系统在线割接解决途径、方案，方案经过多次实践检验，具有可靠、安全的特点。
【关键词】UPS电源系统；在线割接0 引言UPS系统是交流电源设备，蓄电池提供的电能经过逆变后才能供电给通信设备，如果UPS 故障很可能导致负载切换，失去保护；此外，交流电源需要在电压差、频率差及相位差都为0的条件下才能并接。
因此，UPS系统的维护、割接难度远大于高频开关电源系统，UPS系统故障导致通信设备断电宕机发生的概率也大于前者。
UPS的割接，是通信电源专业工作不可缺少的一环，在割接过程中不间断供电是保证通信畅通的必要条件。
所以，UPS的在线割接是电源维护的必要手段。
由于在通信网中一般使用在线式双变换（AC-DC-AC）UPS设备的1+1并机方式（或者双母线方式）供电（见图1），本文仅对在线式1+1并机UPS系统的割接方案进行研究、探讨。
此外，本文仅讨论具体割接操作，对实际割接工作涉及的相关管理流程不作阐述。
图1 在线式UPS 1+1并机系统示意图1 UPS在线割接方案1.1 采用临时UPS作保障电源的割接方案1.1.1 方案原理采用临时UPS作保障电源的割接方案（简称方案一，下同），原理如图2所示。
其主要思路是：利用临时UPS作为原UPS和新UPS的输入电源，保证原UPS和新UPS在并机时满足交流系统并机条件，在并机后将负载转移至新UPS，然后将原UPS、临时UPS拆除。
本文在介绍方案一时，选用原UPS输出屏的配置有备用输入开关的特例。
如果没有配置备用输入开关，可选取容量符合要求（根据负载大小确定）的备用输出开关临时反供电来代替备用输入总开关（见图2所示）。
UPS系统原理、性能介绍、选配及操作维护指南刘霓摘要：本文通过对UPS工作原理及其性能参数的介绍，并针对计算机系统的UPS应用，系统而实用地讲解了UPS电源系统的选配、安装及日常维护重点，具有实用性强、语言简明易懂、易操作等特点。
关键词：UPS系统原理、性能介绍、UPS系统选配、操作维护指南目录一、UPS工作原理 ...................................................................................................................... - 2 -1.1 UPS的两大组成 .......................................................................................................... - 2 -1.2 UPS的运行方式 .......................................................................................................... - 3 -二、UPS电气性能参数介绍 ...................................................................................................... - 4 -三、UPS选配要点 ...................................................................................................................... - 5 -3.1确定UPS的容量 .......................................................................................................... - 5 -3.2 “离线型（Off-line）”与“在线型（On-line）”............................................ - 6 -3.3 UPS供电时间 .............................................................................................................. - 8 -3.4 远程提示与监控 ......................................................................................................... - 8 -3.5 电源管理及检测软件.................................................................................................. - 9 -四、UPS系统安装要点 ............................................................................................................ - 10 -4.1 安装地点的选择 ....................................................................................................... - 10 -4.2 电线的连接要求 ....................................................................................................... - 10 -4.3 UPS电池的安装 ........................................................................................................ - 11 -五、UPS电源系统的使用 ........................................................................................................ - 12 -5.1 UPS电源系统开、关机............................................................................................. - 12 -5.2 UPS电源系统使用注意事项..................................................................................... - 12 -六、UPS维护指南 .................................................................................................................... - 14 -6.1 UPS 日常维护重点.................................................................................................... - 15 -6.2 UPS主机维护重点..................................................................................................... - 15 -6.3 UPS储能电池维护重点............................................................................................. - 15 -6.4 UPS故障排查 ............................................................................................................ - 16 - 结束语 ....................................................................................................................................... - 16 -不间断电源（ Uninterruptible Power System），简称UPS，是指在主电源（通常是市电）出现供应故障情况下临时向需要不间断工作的系统连续供电的电源系统。
高频机型UPS的几个“致命弱点”论值得商榷王其英前言/tech/nr.aspx?id=1373目前已进入高频机UPS逐步代替工频机UPS的年代，当然替代的过程并不是一帆风顺。
人们使用了几十年的工频机UPS，已经熟悉了这种电源形式，突然要换机型还不能一下子适应，所以对那些为工频机UPS的赞歌听着比较顺耳，同时对高频机UPS的一些指责也容易接受，就这样一拍即合。
岂不知在一定程度上损害了用户的利益，也有勃于当今的国策。
常常会听到这样的说法：高频机UPS是好东西，但由于我们的系统非常重要，要求供电的可靠性非常高，所以还是用工频机UPS可靠。
言下之意，高频机UPS不可靠。
岂不知可靠性是设计出来的，即一台机器的可靠性如何取决于采用了哪一级可靠性标准。
举一个简单的例子，一个UPS中常用的120⨯120的轴流风机，有十几元一只的，也有上百元一只的，价格差了近10倍，哪一个可靠性高呢？不言而喻，当然是上百元一只的可靠性高。
又如某品牌的9315系列UPS，人称“标王”，意思说每次投标它的价格最高，但运行起来可靠性也最高，被人称为“铁机”——就是不出故障；而同一品牌的同功率PB4000系列就便宜得多，而故障也多。
当然用户对高频机型UPS的这种担心不是没根据，其根据就是来自某些方面的误导宣传。
甚至有的将这些宣传材料上升为“高频机结构UPS的致命弱点”。
虽然问题的提出者只是少数，但影响颇大，在网上粘来粘去，就好像写此文章的人很多，确实影响了不少用户，甚至有些技术人员也受了传染。
为了将这些问题搞清楚，使人们对产品有一个科学的看法，下面就这几个方面进行讨论。
（一）IGBT整流器可靠性偏低持这种看法的“根据”有两个：1. 认为IGBT器件的过载能力不如可控硅（SCR）高为了证明这个论点，有的就举出两种器件过载能力的例子：SCR可过载到10倍额定电流20ms，而IGBT过载到10倍额定电流时只能坚持20μs，就是说过载能力差了1000倍。
UPS简介及其发展伴随着计算机的普及和相关技术的发展，越来越多的设备对供电质量提出了更高的要求。
本文对UPS的发展做了简要介绍，并对UPS的分类及发展趋势进行了分析和阐述。
标签：UPS、干扰、工作方式、发展趋势不间断电源（uninterruptible power system，UPS）又叫不停电电源，是一种含有储能装置，以逆变器为主要组成部分恒压恒频的不间断电源。
UPS不仅使得供电无中断，而且还具有稳定输出电压和抗干扰等功能，从而保证了电源的质量。
UPS的重要性也越来越受到广大用户的关注，被广泛应用于国民经济的各行各业中，如通信、金融业、办公自动化、航空航天、计算机网络等使用计算机的场所。
1.電网中的干扰及危害有许多因素能够造成供电不正常，需要用UPS来保证供电质量，目前市电电网中污染的因素除了电压波动、频率变化外，还有以下几种情况：（1）电压浪涌电压浪涌是指在一个周期或多个周期内，电压超过额定电压值的110%。
（2）电压尖峰电压尖峰是指在半个周期至100ms期间内，叠加达60kV以上的电压脉冲。
（3）电压瞬变电压瞬变是指在10ms至100ms期间，叠加在市电电压上达2kV的脉冲电压。
（4）电压跌落电压跌落是指一个或多个周期内的电压低于额定电压有效值的80%至85%。
2.UPS发展概述最初的UPS电源是在20世纪60年代产生的，是靠电动机所带飞轮惯性提高输出电源的质量和提供后备供电时间（一般不超过5秒）；然后出现了以蓄电池组供电给直流电动机带交流电机提供后备电源的供电系统，这种方式供电效率较低；再后来是靠内燃机提供后备供电的UPS电源，这种UPS设备庞大笨重、操作不够灵活、而且效率低、噪声大。
这些都是动态方式的UPS电源。
随着电力电子学的发展，可实现大功率的电能转换，于是出现了静态UPS。
这种UPS具有没有振动、噪音低、体积小、控制灵活、效率高等优点。
随着电力电子技术、微电子技术的飞速发展，UPS技术也正在朝着数字化、高频化、智能化、模块冗余化和绿色化的方向不断前进。
